Nätverksswitch - Konfigurera VLAN för att separera trafik mellan avdelningar

Det här exemplet visar hur du konfigurerar switchen för att separera trafik mellan avdelningar.
Med Statiskt VLAN kan värddatorer som har åtkomst till samma VLAN bara kommunicera med varandra.

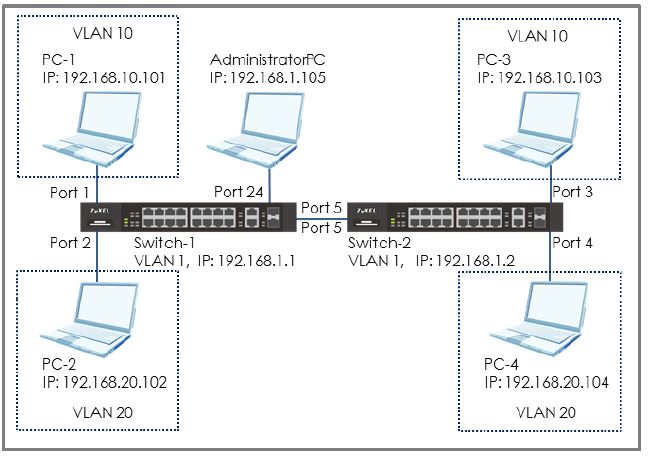

Konfigurera VLAN för att separera trafiken mellan avdelningarna

Konfigurera Switch-1

1. Konfigurera VLAN1 på Switch-1:
Port 1, 2 som normalt (förhindra att VLAN1 sänder paket till port 1, 2). Gå in i webb GUI och gå till:

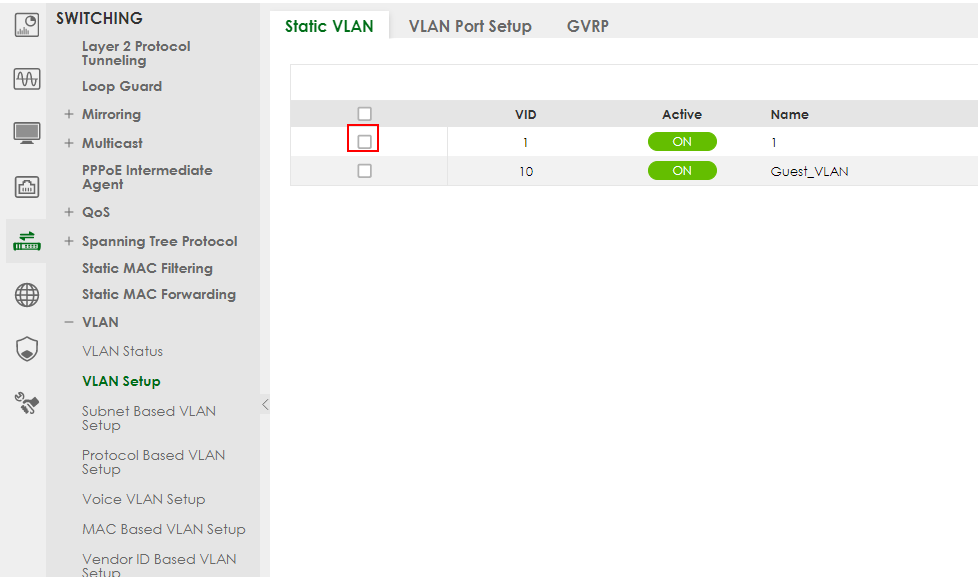

SWITCHING > VLAN > VLAN Setup > Static VLAN

Välj sedan VLAN1 (VID1) och klicka på "Add/Edit":

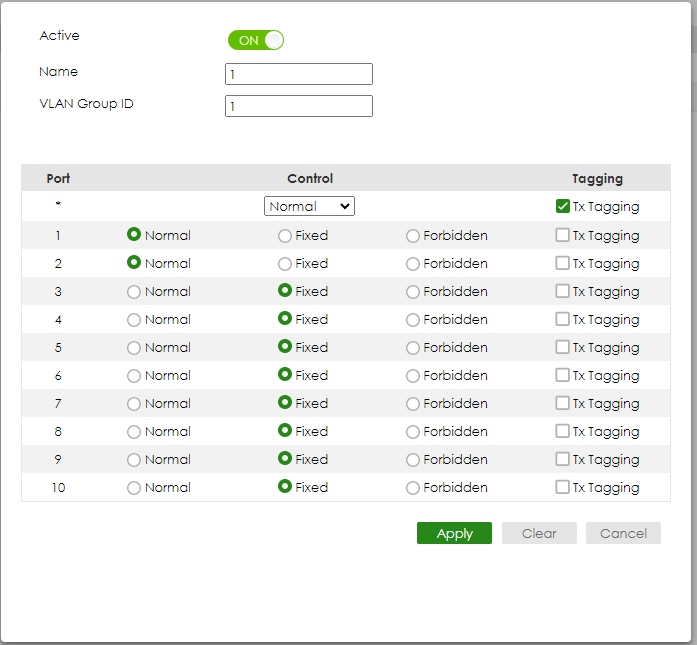

Välj port 1, 2 som Normal. Klicka på "Lägg till".

Skapa VLAN10 på Switch-1:
Gå in i webb GUI och gå till:

SWITCHING > VLAN > VLAN Setup > Static VLAN

Klicka sedan på Add/Edit:

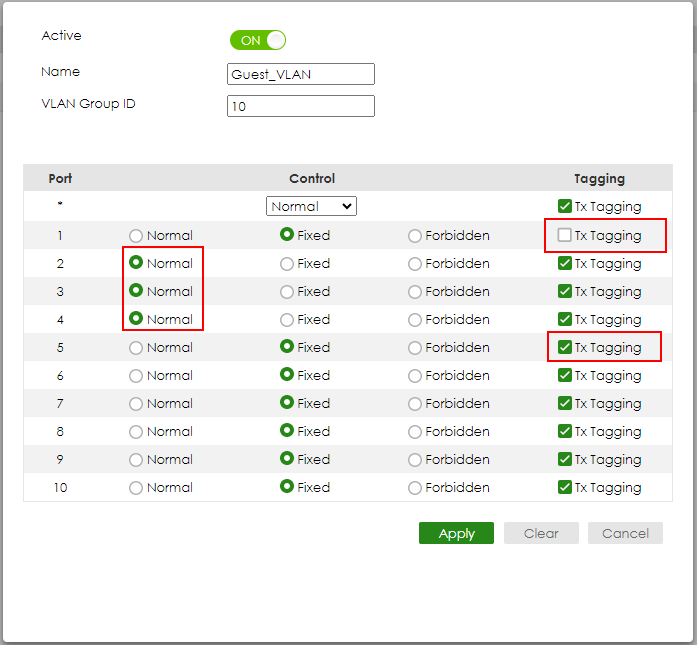

Kontrollera "ACTIVE" Skriv namn och VLAN Group ID=10. Välj port 1, 5 som Fixed och avmarkera Tx Tagging(Untagged) på port 1 och markera Tx Tagging(Tagged) på port 5. Klicka på "Verkställ".

Skapa VLAN20 på Switch-1:
Gå in i webb GUI och gå till:

SWITCHING > VLAN > VLAN Setup

Klicka på Add/Edit.

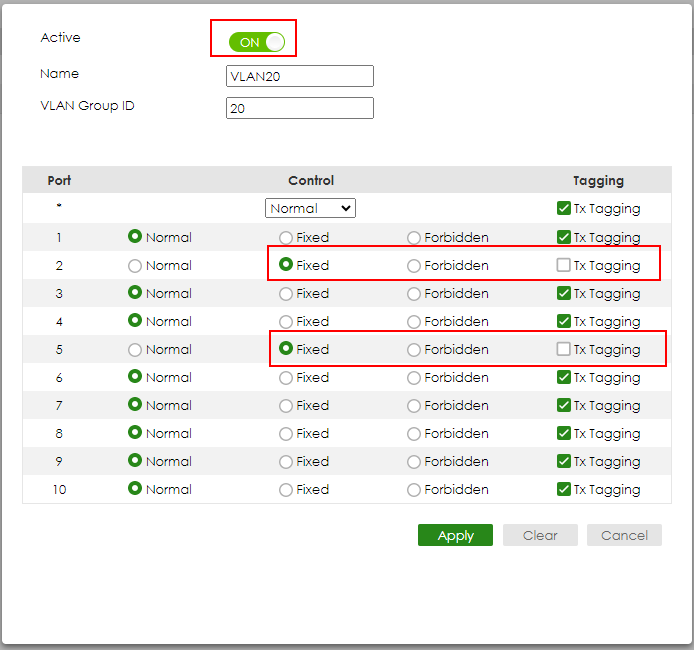

Markera sedan "ACTIVE" Skriv namn och VLAN Group ID=20. Välj port 2, 5 som Fixed och avmarkera Tx Tagging(Untagged) på port 2 och markera Tx Tagging(Tagged) på port 5. Klicka på "Verkställ".

Ställ in PVID på Switch-1:
Gå till:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

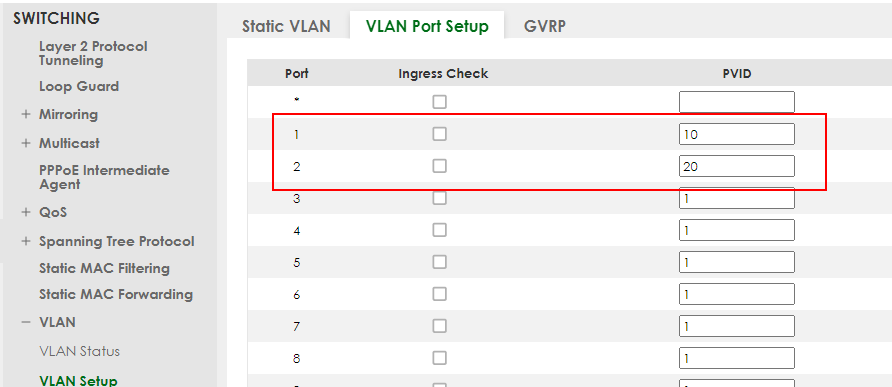

Ange port 1 som PVID=10 (VLAN 10) och port 2 som PVID=20 (VLAN 20).

Konfigurera växel 2

Konfigurera VLAN1 på Switch-2:
Port 3, 4 som Normal port (detta förhindrar VLAN1 från att sända paket till port 3, 4). Gå in i webb-GUI och gå till:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

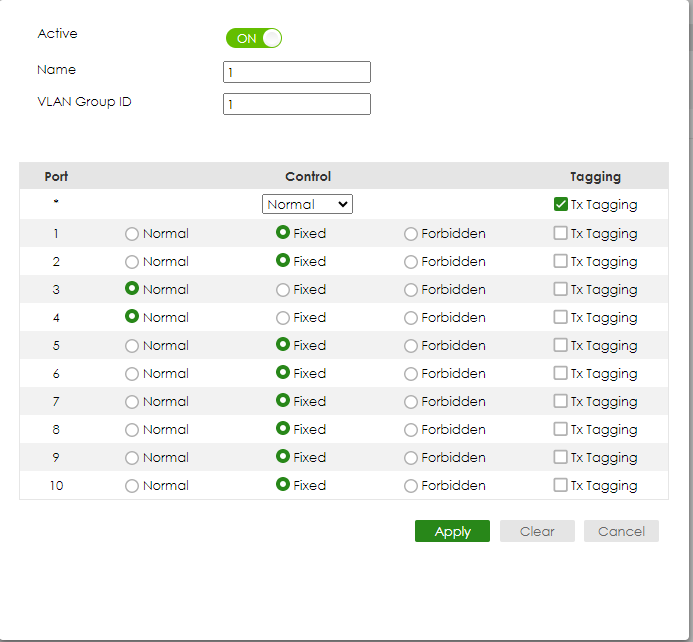

Välj port 3, 4 som Normal.
Klicka på "Lägg till".

Skapa VLAN10 på Switch-2:
Gå in i webb GUI och gå till:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

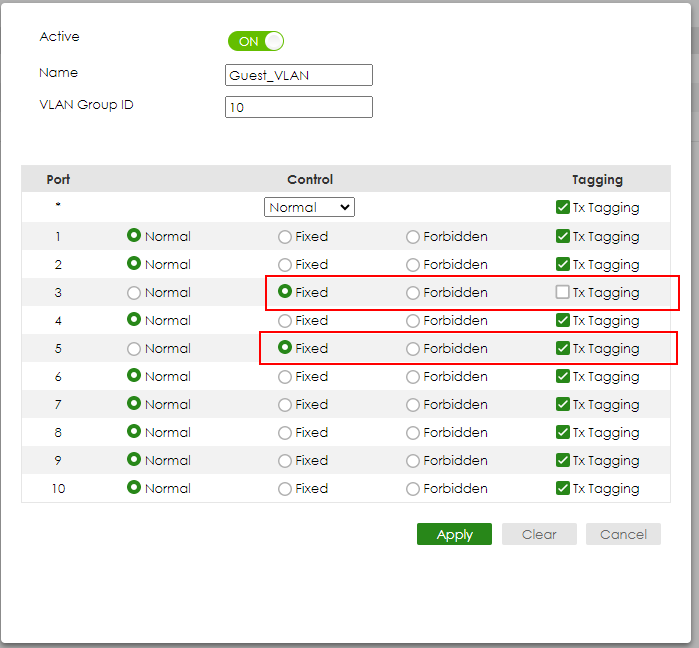

Markera "ACTIVE" Skriv namn och VLAN Group ID=10.
Välj port 3, 5 som Fixed och avmarkera Tx Tagging(Untagged) på port 3 och markera Tx Tagging(Tagged) på port
Klicka på "Verkställ".

Skapa VLAN20 på Switch-2:
Gå in i webb GUI och gå till:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

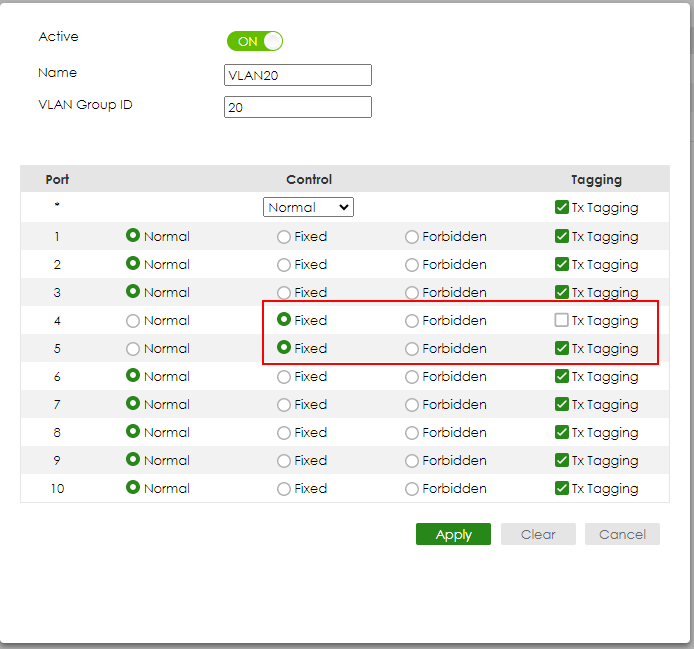

Kontrollera "ACTIVE" Skriv namn och VLAN Group ID=20. Välj port 4, 5 som Fixed och avmarkera Tx Tagging(Untagged) på port 4 och markera Tx Tagging(Tagged) på port
Klicka på "Verkställ".

Ställ in PVID på Switch-2:

Gå till:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

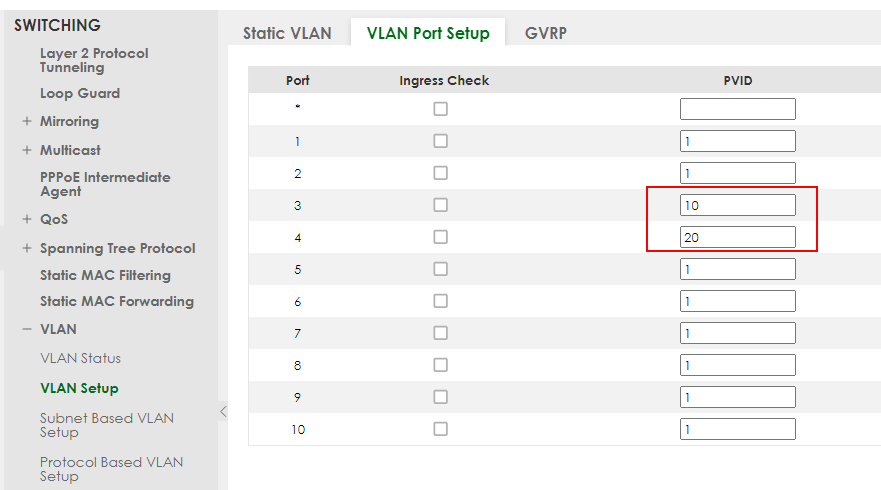

Ange port 3 som PVID=10 (VLAN 10) och port 4 som PVID=20.

Testa resultatet

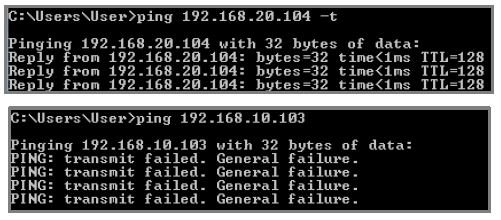

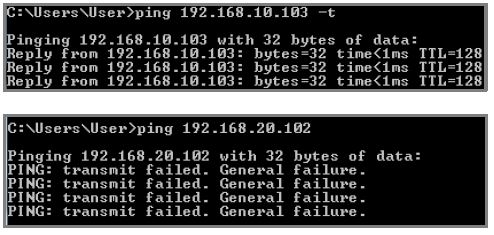

• Datorerna i samma VLAN kan pinga varandra PC-1 kan pinga PC-3 framgångsrikt, men PC-1 kan inte pinga PC-2.

• PC-2 kan pinga PC-4 framgångsrikt, men PC-2 kan inte pinga PC-3.

KB-00465
