Så här konfigurerar du Smart Mesh i Nebula - Installation, övervakning och felsökning

Den här artikeln visar hur man konfigurerar Smart Mesh i Nebula, hur man överbryggar WiFi till LAN med Wireless Bridge och vilka förbättringar som har gjorts i mesh-systemet Nebula. Den visar också modeller som stöds, mesh-nedlänk, specificera mesh AP, Mesh Failover, hur man kontrollerar signalstyrkan på ditt mesh-system, instabilt mesh och om mesh inte ansluter.

Observera: Den här artikeln handlar om Smart Mesh-funktionen och inte om Wireless Bridge. Även om de båda teknikerna har liknande syften bygger de på olika principer. Om du letar efter information om Wireless Bridge, vänligen se länkarna nedan. Du kan också utforska våra virtuella labb för att se båda teknikerna i aktion och bättre förstå skillnaderna mellan dem.

• Så här konfigurerar du en trådlös brygga i Nebula - Konfiguration av rot- och repeater-AP
• Nebula-baserad nätverkstopologi för SMB-kontor med WAN-backup och trådlös brygga
• SMB/Home Office-konfiguration med brandvägg, switch och Smart Mesh

Smart Mesh och Wireless Bridge är fundamentalt olika tekniker:

• Smart Mesh är ett självorganiserande trådlöst nätverk där en accesspunkt (root AP) är ansluten till nätverket och andra AP:er (repeaters) ansluter till den via WiFi. Nätverket kan automatiskt justeras om förhållandena ändras.

• Trådlös brygga är en punkt-till-punkt- eller punkt-till-multipunkt-anslutning mellan två eller flera AP:er som används för att länka samman separata nätverkssegment utan kablar. Den förlitar sig vanligtvis på en statisk konfiguration.

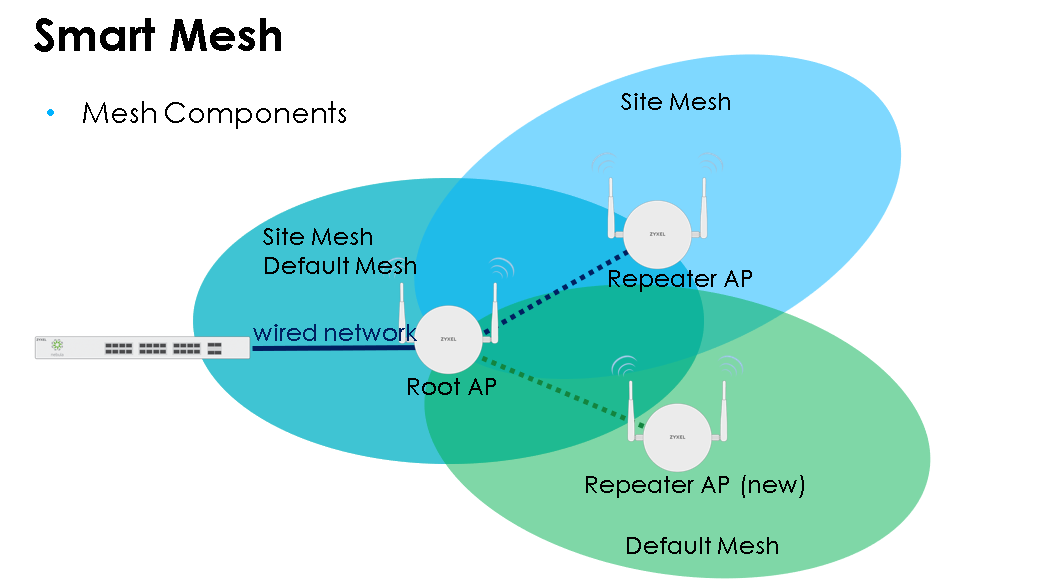

Smart Mesh-teknik - enkel översikt

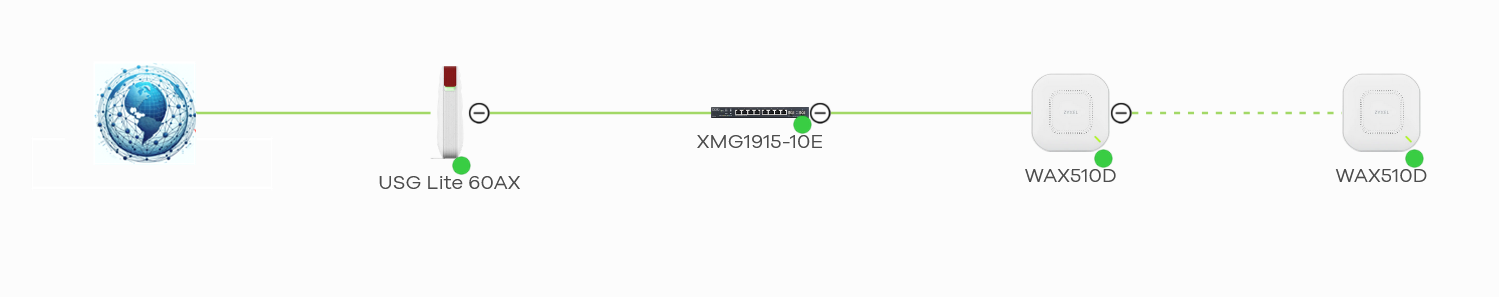

Smart Mesh fungerar genom att en huvudaccesspunkt (kallad "root AP") har en trådbunden anslutning till ditt nätverk. Andra accesspunkter (som kallas "repeaters") ansluter till rot-AP:n med WiFi.

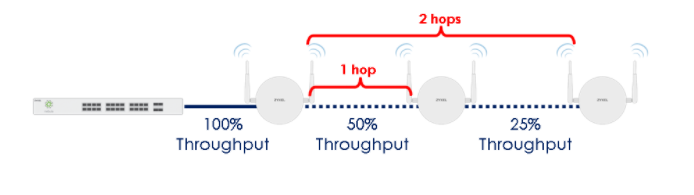

Du kan bygga ett mesh med flera trådlösa hopp, men för bästa hastighet och stabilitet föreslår vi att du placerar alla AP:er tillräckligt nära rot-AP:n för att undvika för många hopp. Varje extra hopp kan minska hastigheten med upp till 50 %.

Repeater-AP:er skapar en trådlös brygga till rot-AP:n och delar samma WiFi-namn (SSID). Du kan också ha mer än en rot-AP, beroende på din installation. I de flesta fall används ett WiFi-band (t.ex. 5 GHz) för mesh-länken och det andra (t.ex. 2,4 GHz) används för anslutna enheter.

Saker att tänka på

• Etablera mesh över flera trådlösa hopp (ingen begränsning)
• Rekommenderade trådlösa hopp: mindre än 2 hopp från kabelanslutet nätverk
• Tumregel: hela vägen halveras över varje trådlöst hopp

När du bygger upp ett mesh-nätverk kommer det smarta nätet vanligtvis att byggas upp via 5G först och om signalen inte är tillräckligt bra kommer den att ändras till 2,4G-anslutning.

Glöm begränsningarna med kablar - starta din Smart Mesh-installation idag!

Konfigurera Smart Mesh

För att konfigurera Smart Mesh måste du ha två Smart Mesh-kompatibla accesspunkter anslutna till samma plats.

• Ställ först in SSID-profilerna enligt dina önskemål med hjälp av:

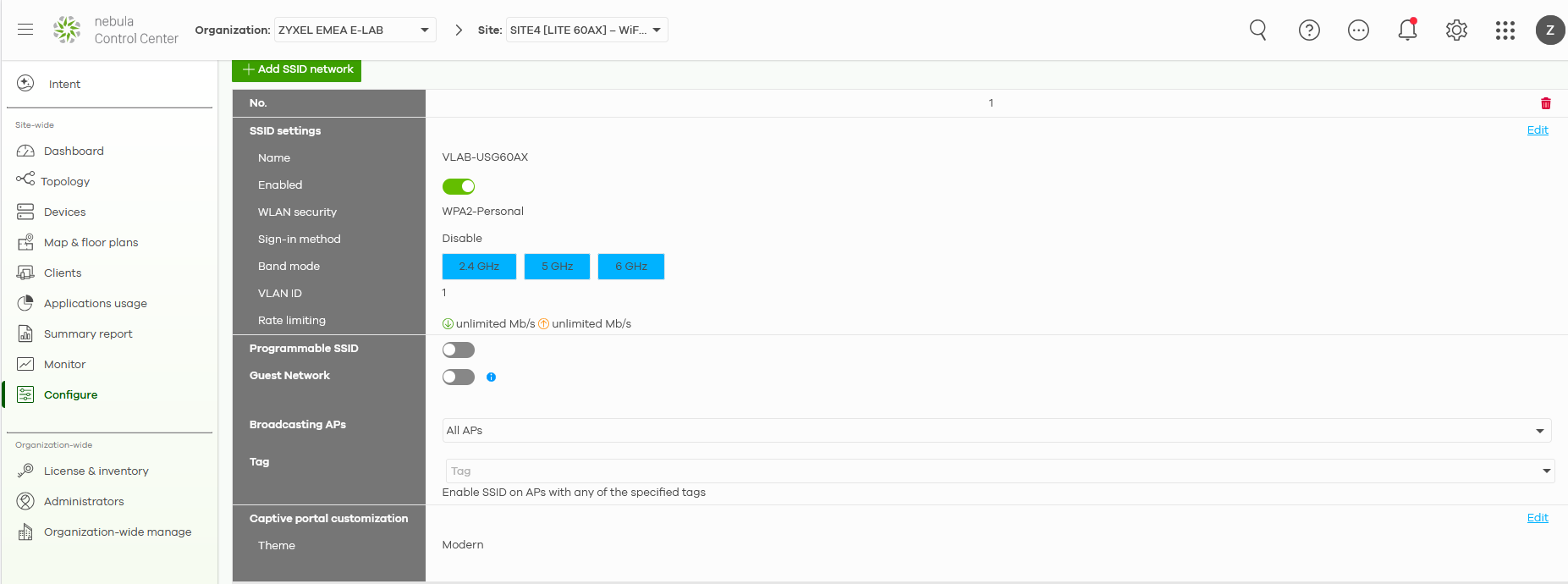

Site-wide > Configure > SSID Settings

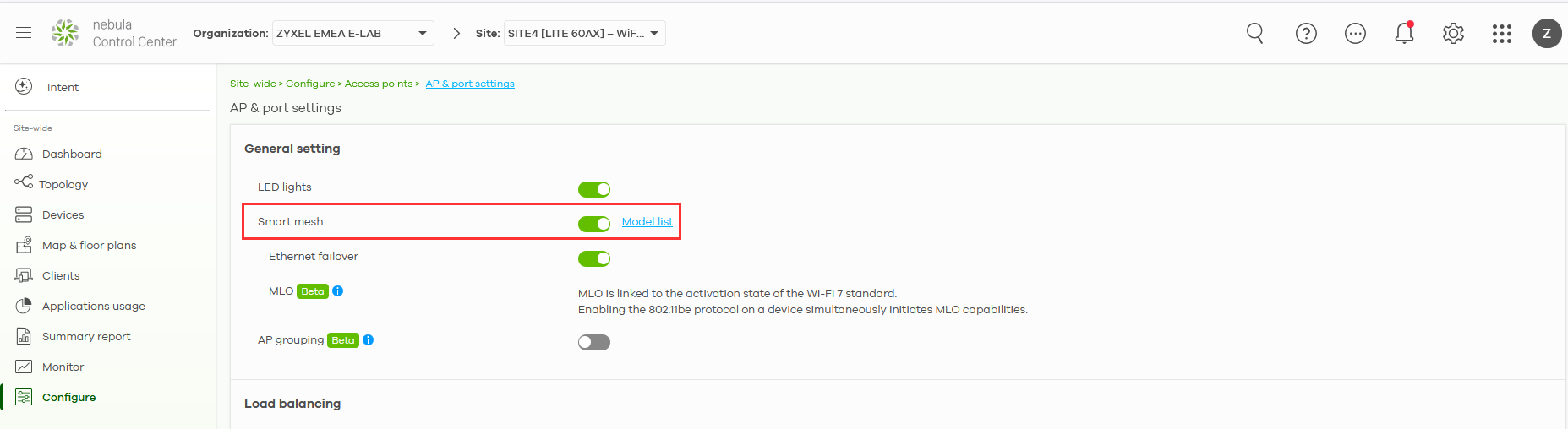

• Se sedan till att slå på reglaget "Smart Mesh":

Site-wide > Configure > Access Point > AP & port settings

• Se sedan till att Smart Mesh är aktiverat på alla enheter.

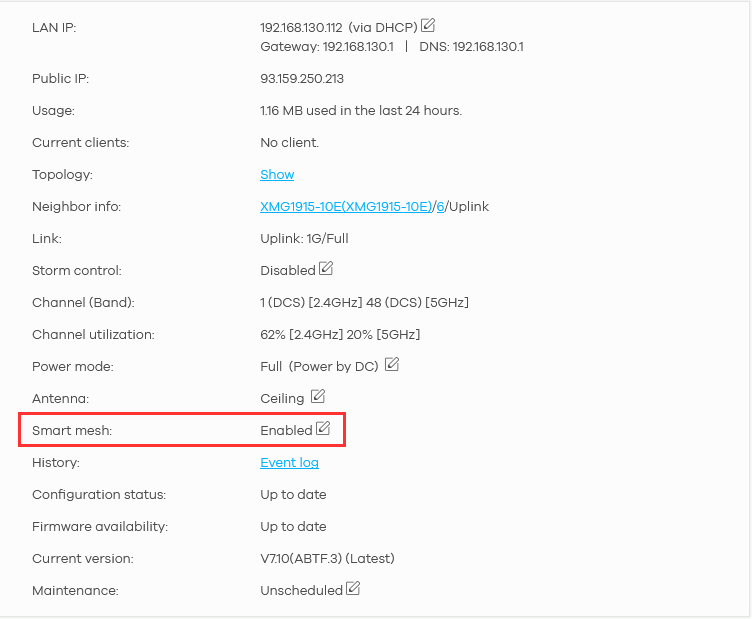

Site-wide > Device -> Access Points > "Select Access point"

Konfigurera Smart Mesh

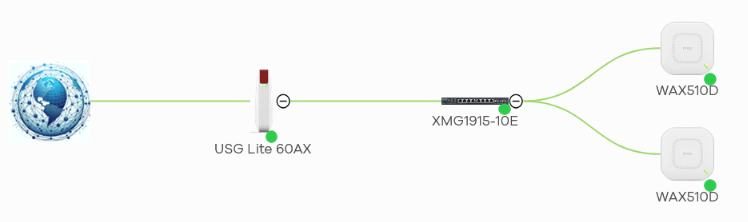

• Se till att de båda kommer online - detta gör att de kan ta emot konfigurationen från Nebula.

Obs: När du har gjort "ändringar" i inställningarna måste du vänta i cirka 7-10 minuter tills åtkomstpunkten har fått hela konfigurationen från PRD_N_Q_PlxryXRbM_0 Control Centre (NCC).

När du har aktiverat Smart Mesh och bekräftat att båda AP:erna är anslutna och online kopplar du bort Repeater AP från ström- och nätverkskablarna. Flytta den sedan till önskad plats och anslut den endast till ström.

Viktigt: Om Repeater AP placeras för långt från Root AP kan det hända att den inte kan ansluta.
För att undvika detta rekommenderar vi att du först placerar Repeater AP inom synligt avstånd från Root AP för att bekräfta att den kan upprätta en trådlös länk. När mesh-anslutningen fungerar kan du försöka flytta den till din slutliga plats.

Vänta på att mesh-länken upprättas
Mesh-anslutningen kommer att skapas automatiskt.
Vänta i upp till 15 minuter tills repeater-appen är online igen via mesh-länken.

Verifiering - lyckad anslutning

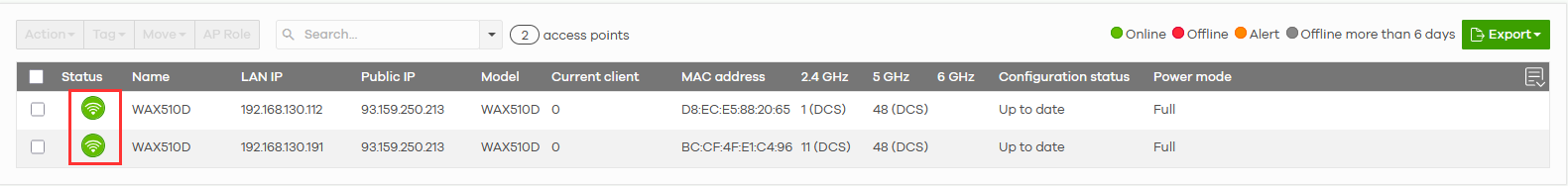

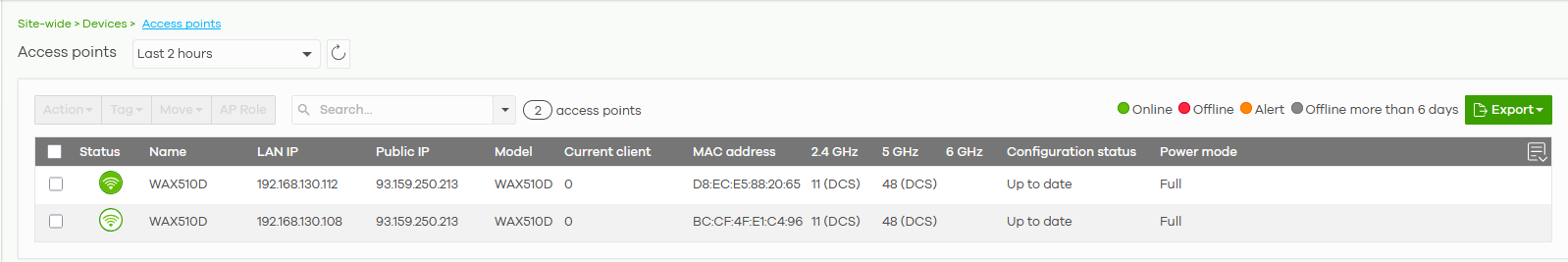

Enheterna bör visas online och med olika symboler:

Den ihåliga gröna symbolen indikerar att respektive AP fungerar som en repeater AP, medan den färgfyllda ikonen indikerar att AP:n körs som en root AP.

Förbättringar av Smart-Mesh

Inaktivera Mesh-nedlänk

Sedan Firmware 6.30 kan vi nu inaktivera Smart-Mesh Downlink på Repeater AP:er för att undvika att andra Mesh AP:er suger åt sig bandbredd.

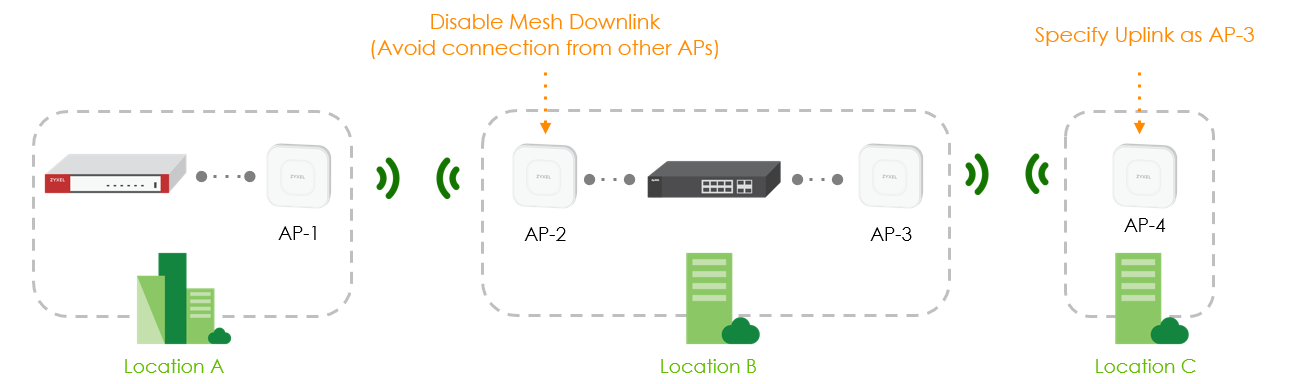

Aktivering av Downlink på AP-2 innebär att AP-4 inte kan meshas med AP-2.

För att avaktivera nedlänken, gå till:

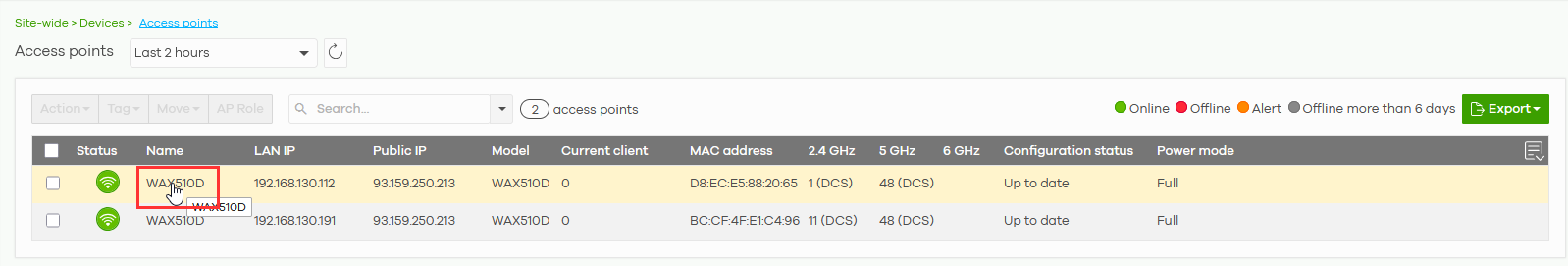

Site-wide > Devices > Access Point > "Specific AP"

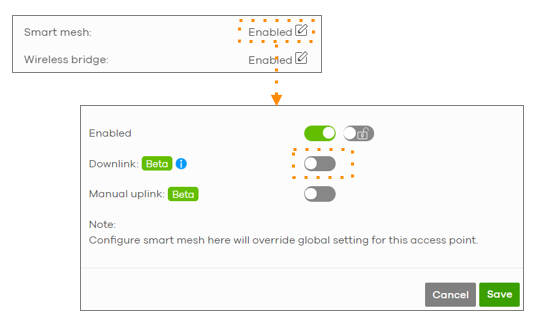

Redigera sedan Smart-Mesh och inaktivera nedlänken.

Observera att AP fortfarande kommer att fungera som en Mesh AP.

Ange AP för upplänk

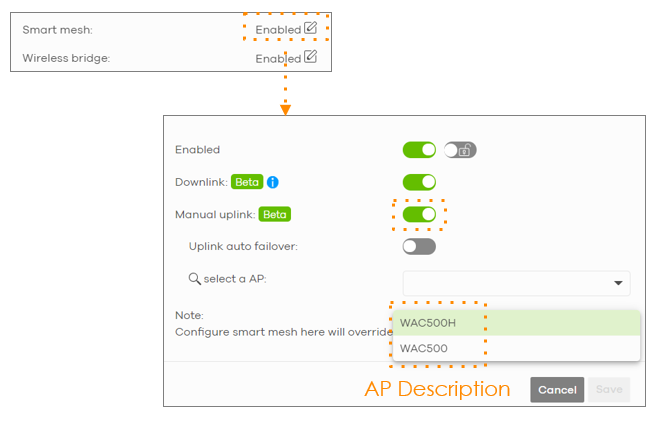

Vi kan nu ange vilken AP som ska användas som huvudsaklig Uplink.

För att göra det, gå till:

Site-wide > Devices > Access Point > "Specific AP"

Redigera sedan Smart-Mesh och välj den huvudsakliga rot-AP:n för denna repeater-AP.

Failover i Smart-Mesh

Den här funktionen är beroende av att du har valt en specifik rot-AP för denna repeater-AP (se punkt 8 ovan).

När repeater-AP:n inte kan ansluta till den angivna rot-AP:n kommer den att ansluta till andra tillgängliga AP:er för att hålla Internetanslutningen uppe.

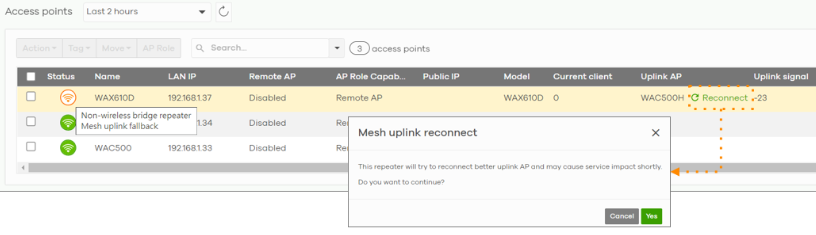

Felstatusen visas på AP-listan:

Site-wide > Devices > Access Point > "Specific AP"

Administratören kan manuellt utlösa en återanslutning från AP-statuslistan.
