Trådlös - Konfigurera trådlös brygga (WDS) med VLAN

Ett företag som äger ett filialkontor nära huvudkontoret behöver överbrygga kontorstrafiken utan användning av nätverkskablar, en WDS-brygga kan användas för att överbrygga trafiken samt använda VLAN (upp till 8 VLAN). I detta dokument demonstreras användningen av Radio 1 konfigurerad med WDS.

1. Scenario och topologi

2. Konfiguration

3. Resultat av test

4. Notera:

1. Scenario och topologi

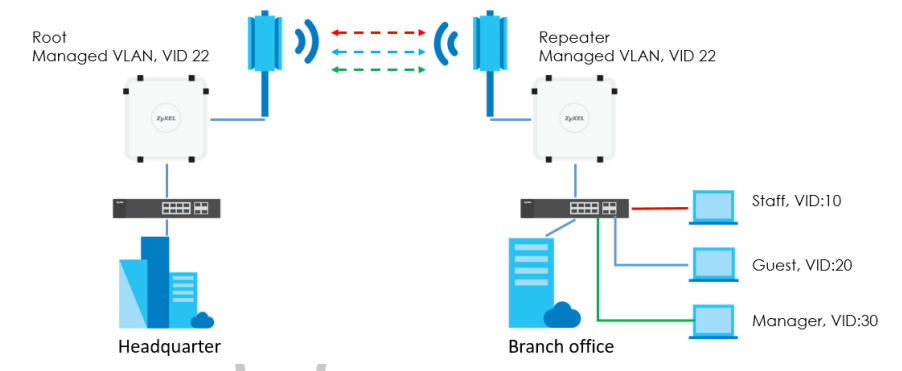

En filial får Internet från huvudkontoret via den trådlösa bryggan. Vi antar att två AP:er finns i det hanterade VLAN med VID 22. De bygger den trådlösa bryggan med 2,4G-radio. Filialkontoret tillhandahåller det trådbundna nätverket med VLAN 10, 20 och 30 för olika användargrupper.

2. Konfiguration
KonfigureraWDS-profil
1.Root och Repeater AP måste använda samma WDS-profil för att länka till varandra.
*Lägg till samma WDS-profil i Root och Repeater AP.

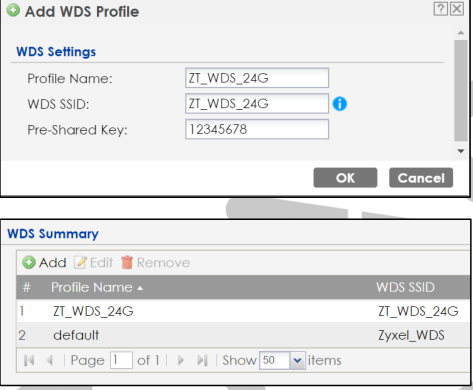

Gå till CONFIGURATION > Object > WDS Profile > WDS > Add

Konfigurera radioprofil
2.Välj den bästa kanalen och fixa den. Root och Repeater AP måste
överföra data med samma kanal.
*Var vänliglägg till samma radioprofil i Root och Repeater AP.

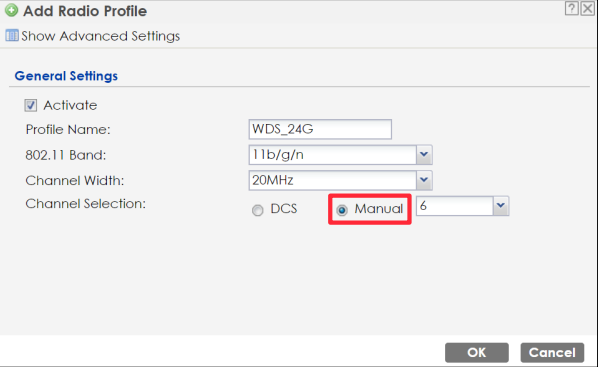

Gå till CONFIGURATION > Object > AP Profile > Radio > Add.

Konfigurera AP-inställningen

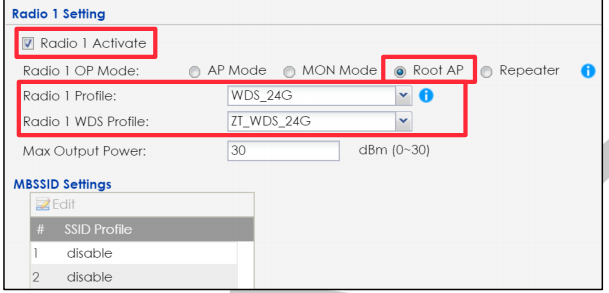

3. Ställ in WDS-profilen och välj AP-läge. Gå till CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP

Repeaternmåste aktivera WDS Wireless Bridging.

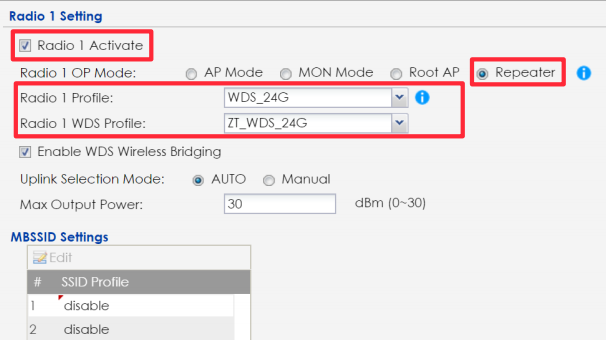

4. Gå till CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP

Konfigurera nätverksinställningen
5. Lägg till VLAN 10, 20 och 30 för olika användargruppers nätverk i VLAN-konfigurationen.

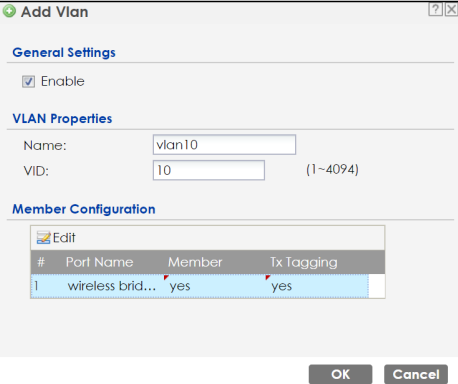

* Lägg till samma VLAN-inställning i rot- och repeater-AP:er. Gå till KONFIGURATION > Nätverk > VLAN > VLAN-konfiguration >Lägg till> VLAN 10

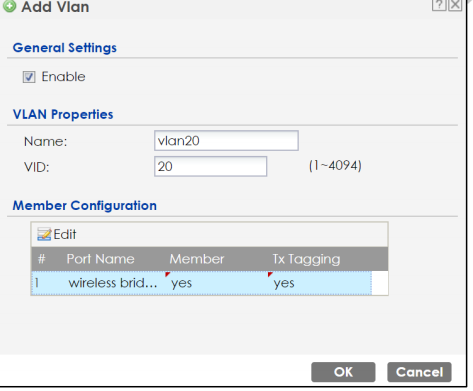

Gå till KONFIGURATION > Nätverk > VLAN > VLAN-konfiguration >Lägg till > VLAN 20

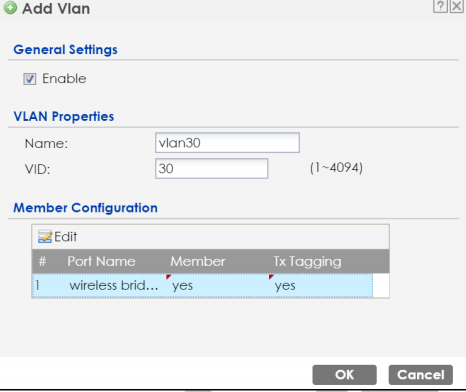

Gåtill KONFIGURATION > Nätverk > VLAN > VLAN-konfiguration >Lägg till > VLAN 30

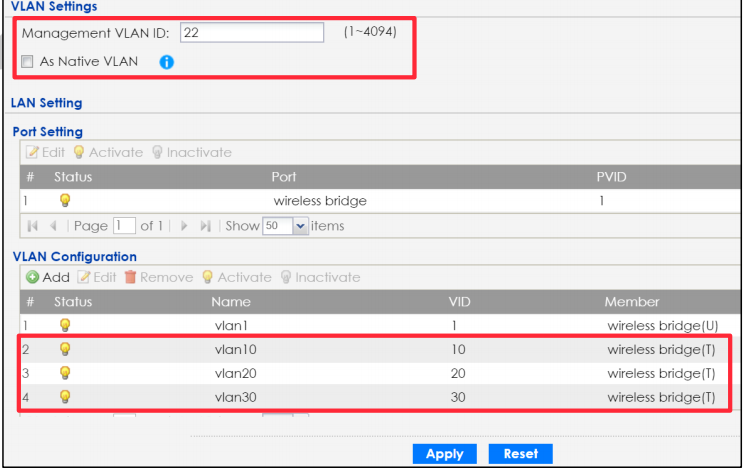

6. Ställ in management VLAN ID som 22 och inaktivera "As Native VLAN". *Lägg till samma radioprofil i rot- och repeater-AP:er. Gå till KONFIGURATION > Nätverk > VLAN > VLAN-inställning

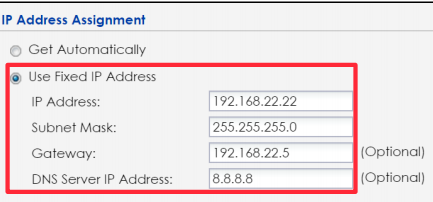

7. När du har konfigurerat det hanterade VLAN och sett till att repe atern fårIP från VLAN22 ska du fixa den statiska IP:n på repeater-AP:n för att undvika att administratören inte kan hitta AP:n när den trådlösa
-bryggan inte fungerar.Gå till KONFIGURATION > Nätverk > IP-inställning

3. Testresultat
1.Kontrollera WDS-informationen för rot-AP:n.

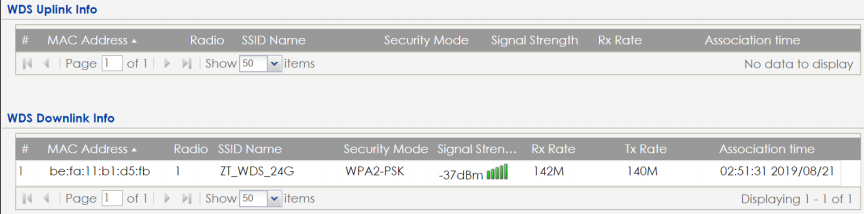

Gå till DASHBOARD > Downlink Status

Gå till MONITOR > Wireless > WDS Link Info > WDS Downlink Status

2. Kontrollera WDS-informationen för Repeater AP.

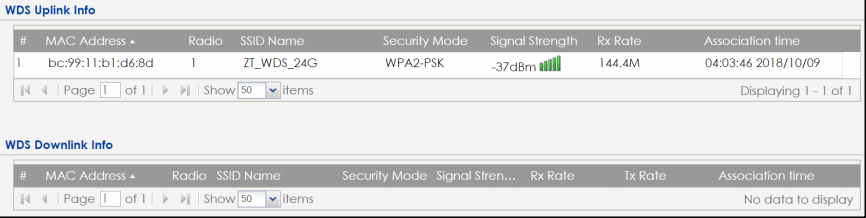

Gå till DASHBOARD > Uplink Status

Gå till MONITOR > Wireless > WDS Link Info > WDS uplink Status

3. Få åtkomst till repeater AP via konsol eller ssh. Använd AP:n för att pinga de olika VLAN-gatewayerna och bekräfta att VLAN-trafiken kan passera genom AP:n. Repeater AP:s IP är 192.168.22.22.

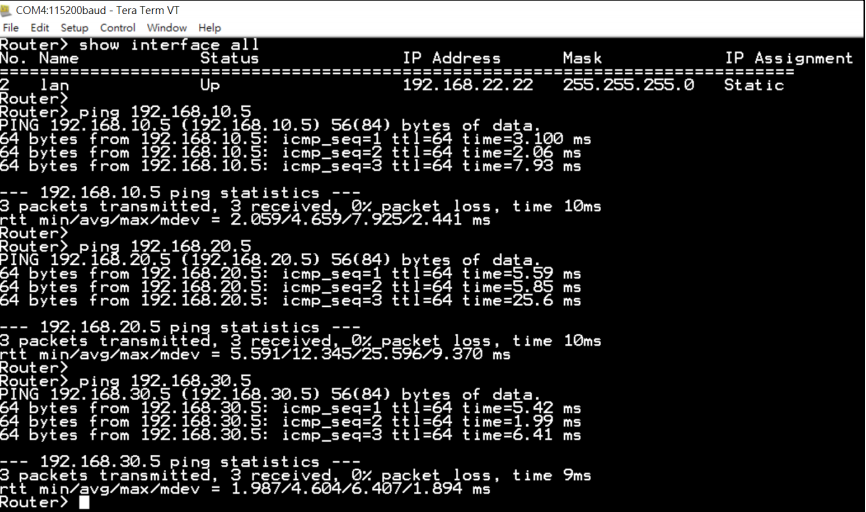

Gatewayen för VLAN10 är 192.168.10.5, gatewayen för VLAN20 är 192.168.20.5 och gatewayen för VLAN30 är 192.168.30.5. Ping-resultaten är framgångsrika enligt följande ögonblicksbild

4. Obs:
Root AP måste ha motsvarande VLAN-gränssnitt för att vid arebefordraden taggade trafiken till uplink-enheterna, dvs. Root AP måste ha SSID med samma VLAN-ID, eller ställa in LAN-tillhandahållande med sammaVLAN-ID.
