Switching – Konfigurera statisk länkaggregering/LACP

Vad är länkaggregering (LAG)?

Länkaggregering (LAG) är en teknik som kombinerar flera nätverksportar till en enda logisk länk för att öka den totala bandbredden och förbättra nätverkets tillförlitlighet. Denna process kan implementeras på två huvudsakliga sätt: statisk länkaggregering och Link Aggregation Control Protocol (LACP).

Statisk länkaggregering

Statisk länkaggregering innebär att man manuellt konfigurerar två eller flera portar så att de fungerar som en enda logisk kanal. Denna inställning kräver noggrann konfiguration i båda ändarna (t.ex. switches eller servrar) för att säkerställa att båda sidor av länken har identiska statiska trunkkonfigurationer. Resultatet är en logisk port som tillhandahåller en kombinerad bandbredd som är summan av de enskilda portarna.

Fördelar med statisk länkaggregering:

• Grupperar två till åtta portar som en enda virtuell länk, vilket förbättrar genomströmningen.
• Ökar nätverkets tillförlitlighet och redundans mellan anslutna enheter.

Link Aggregation Control Protocol (LACP)

LACP är ett standardiserat protokoll som definieras i IEEE 802.3ad-specifikationen. Det möjliggör automatisk sammanlänkning av flera fysiska portar till en enda logisk länk, med hjälp av LACP-paket för att hantera anslutningen.

Med LACP ansluts flera portar för att bilda en Link Aggregation Group (LAG) med en bandbredd som motsvarar summan av de aggregerade portarna. Protokollet automatiserar inte bara förhandlingsprocessen för portaggregering utan innehåller även mekanismer för att övervaka länkens hälsa. Vid ett linjefel kan LACP automatiskt ta bort den felaktiga linjen från aggregeringen, vilket säkerställer fortsatt drift.

Fördelar med LACP:

• Möjliggör automatisk förhandling mellan switches genom att skicka LACP-paket.
• Övervakar linjens integritet för att upptäcka fel, även om felet inte är direkt kopplat till LAG, och kan ta bort felaktiga länkar från gruppen.
• Maximerar utnyttjandet av tillgänglig bandbredd mellan switches och andra nätverksenheter.
• Underlättar lastbalansering över flera portar, vilket optimerar den totala nätverksprestandan.

Slutsats

Länkaggregering är en viktig teknik för att förbättra nätverkskapaciteten och tillförlitligheten. Oavsett om det sker genom statiska konfigurationer eller det mer dynamiska LACP, förbättrar kombinationen av flera portar till en enda logisk länk effektivt datagenomströmningen och motståndskraften mot fel på enskilda portar. I takt med att nätverken fortsätter att utvecklas kan förståelse och implementering av LAG avsevärt stärka nätverkets prestanda och tillförlitlighet.

Konfigurera länkaggregering (LAG)

OBS: Konfigurera först, anslut sedan!
Det rekommenderas starkt att inte ansluta LACP-portar innan LACP har konfigurerats; annars kan det uppstå slingor i nätverket. Om RSTP redan är aktiverat på båda PRD_N_siIMxtN4Fs-enheterna kan du dock ansluta portarna innan LACP-konfigurationen är klar. Om switch inte tar emot LACP-sondpaket blockeras portarna av RSTP, och inga slingor uppstår. Däremot kan slingor fortfarande uppstå vid användning av en statisk trunk, eftersom inga LACP-förhandlingspaket utbyts.


Kontrollera innan du börjar

Kontrollera följande:

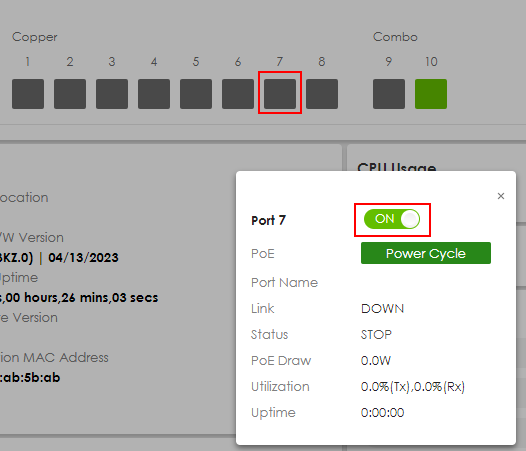

• Kontrollera portstatus, här exempelport 7/8:

Se också till att portarna är aktiverade:

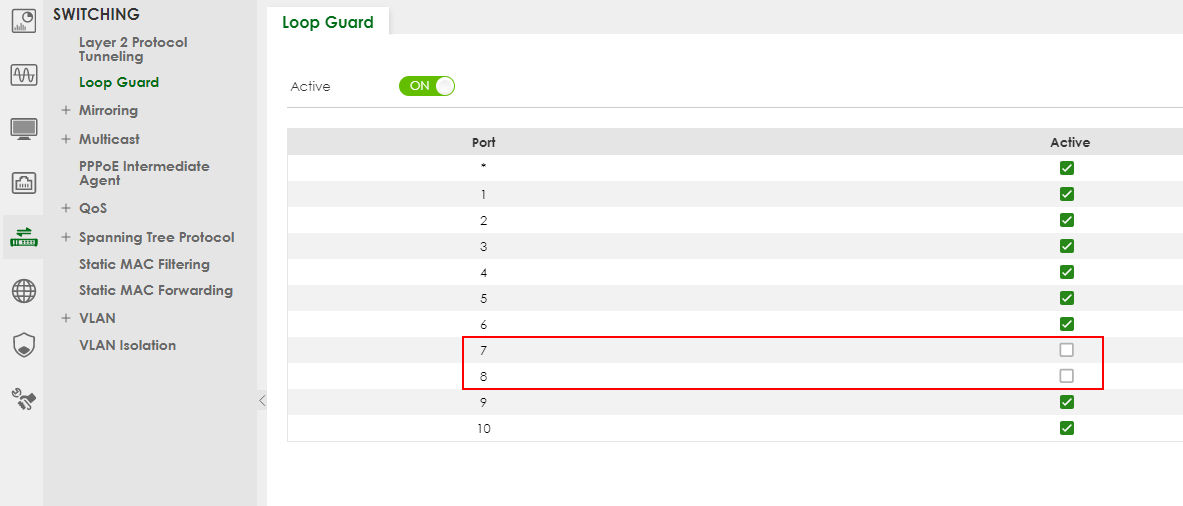

Kontrollera sedan att Loop Guard inte är aktivt på dessa portar. Gå till:

SWITCHING > Loop Guard

Klicka sedan på "Apply"

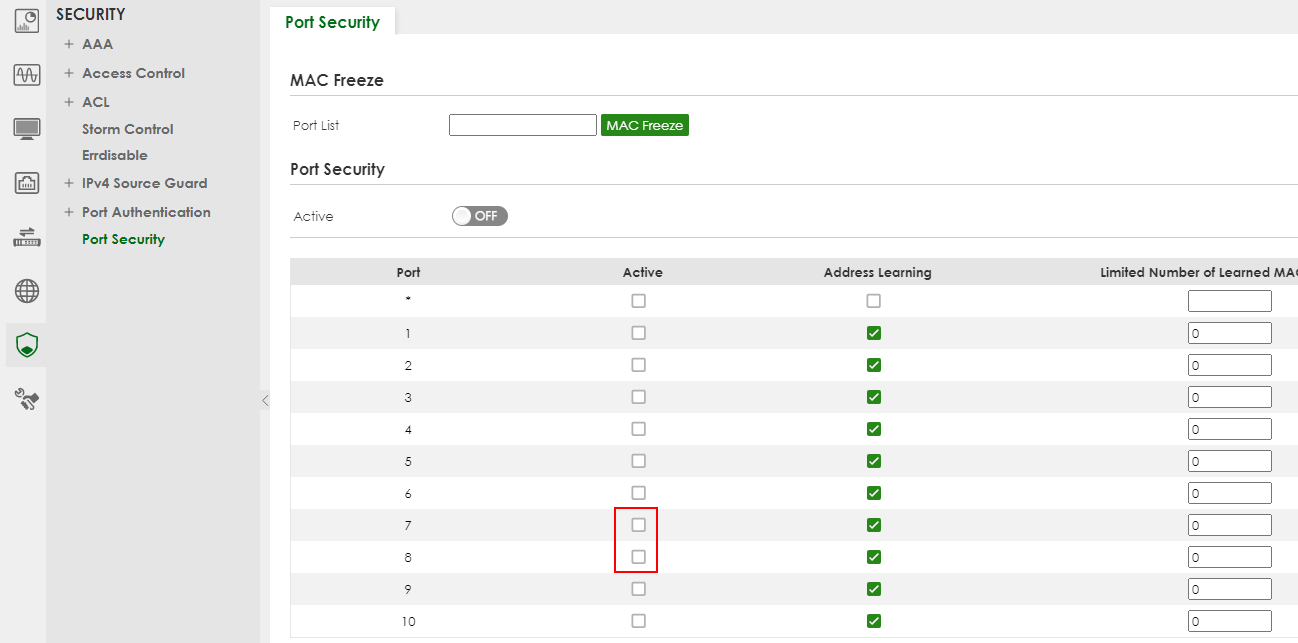

Kontrollera att portsäkerheten är inaktiverad på nödvändiga portar genom att navigera till:

SECURITY > Port Security

Nu kan vi börja konfigurera länkaggregering.

Länkaggregering

Nu kan vi börja konfigurera länkaggregering genom att navigera till:

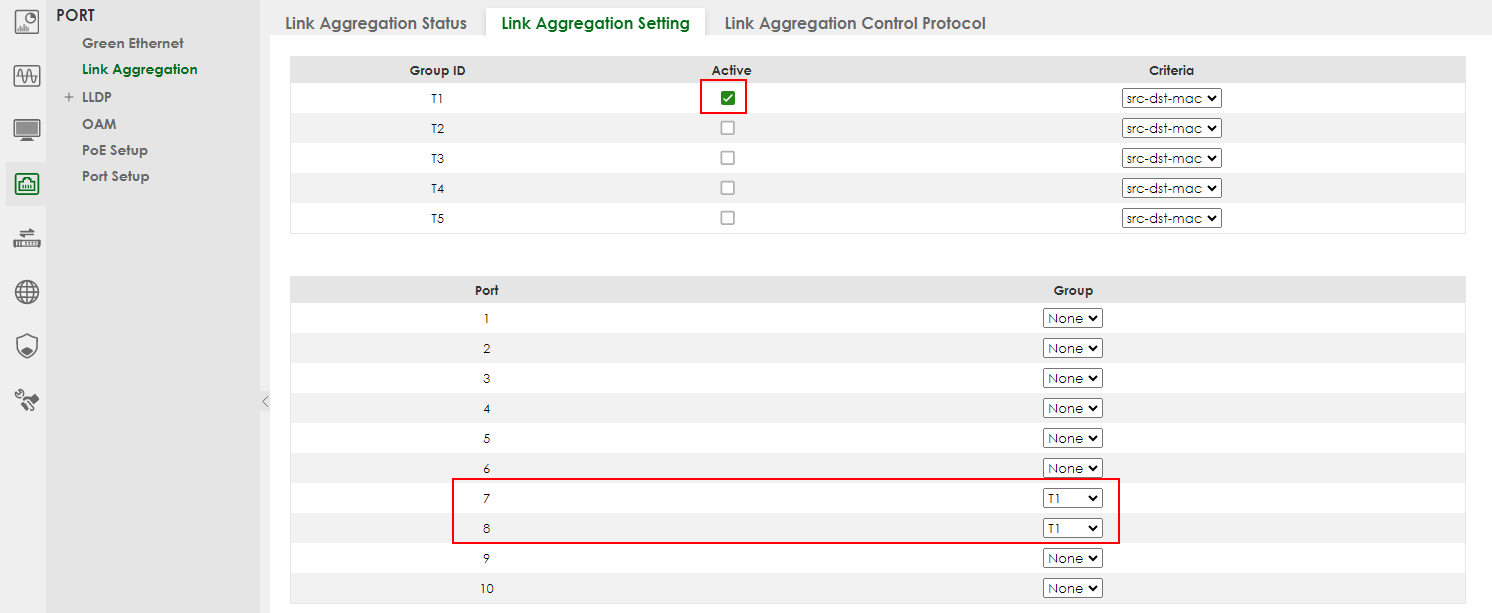

PORT > Link Aggregation > Link Aggregation Setting

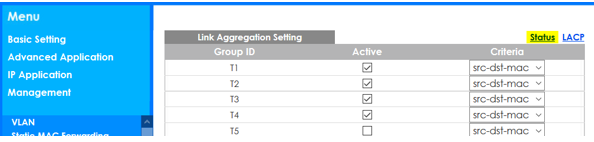

Aktivera det grupp-ID som du vill använda och välj samma grupp vid de portar som du vill aggregera.

Info: src-dst-mac för att distribuera trafik baserat på en kombination av paketets käll- och destinations-MAC-adresser.

Välj portar som ska användas av (här) T4:

Gå ner och tillämpa inställningarna.

Nu är port 7/8 sammanbundna till en länkaggregering.

Glöm inte att spara konfigurationen: Switch Konfigurationen förlorades efter strömavbrott eller problem med omstart

Verifiera resultat

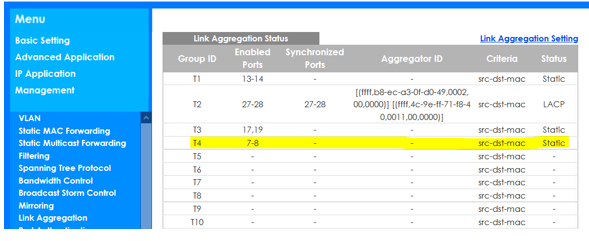

Du kan dubbelkolla genom att gå tillbaka till Status:

Där ser du att Trunk är tilldelad till port 7 och 8 och är redo att användas.
