Nätverksswitch - Konfigurera VLAN [GS/XGS-Series]

Denna steg-för-steg-guide visar hur du ställer in VLAN med Zyxel GS / XGS Series Switch. Vi visar dig hur du lägger till VLAN och hur du ställer in olika inställningar mellan installation av omärkt och märkt VLAN. Zyxel stöder olika typer av VLAN, denna KB är baserad på taggbaserat VLAN (802.1Q).

Steg för steg-guide

Dessa steg visar dig hur du konfigurerar ett VLAN som separerar gästtrafiken i ditt nätverk, här som exempel VLAN10. Observera att den här handledningen endast omfattar konfigurationen av switchen.

1. Logga in

2. Lägg till VLAN

3. Ställ in PVID - för enheter som inte stöder VLAN (VLAN-omedvetna)

4. CLI Exempel

5. Djupare information

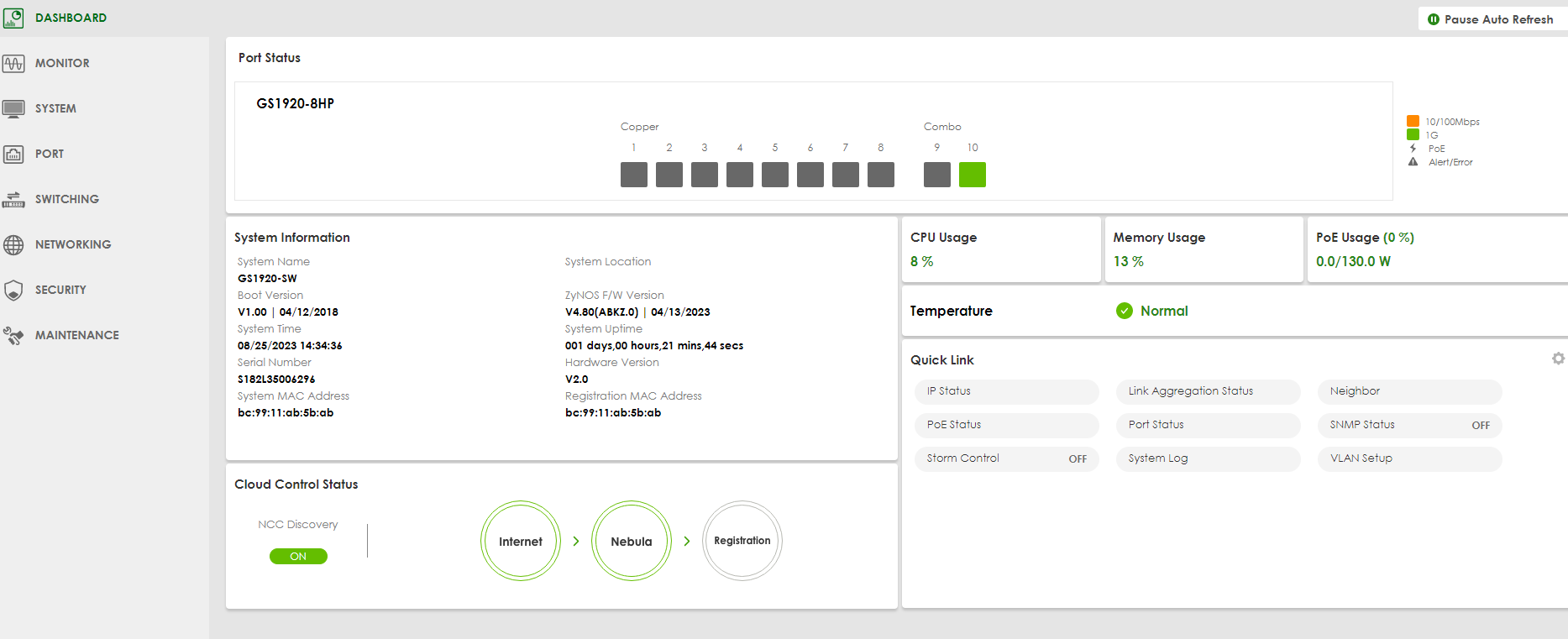

1. Logga in på Switch

Logga in på växeln med standard IP 192.168.1.1 och "Ignorera" detta meddelande, detta kan ändras senare.

Om du har problem, vänligen titta på den här artikeln:

Nätverksswitch - Ändra IP-adressen för switchhantering [Första inloggning]

2. Lägg till VLAN

Gå till:

"Klicka" > Statiskt VLAN

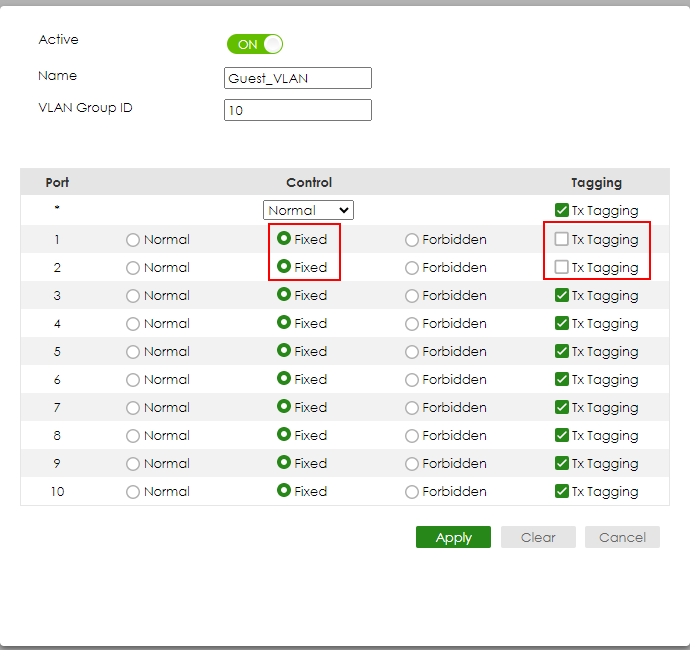

Lägg till namn, VLAN-ID, välj kontroll och taggning.
Här ställer vi in alla Portar till fixed and Tagging, förutom Port 1-2, denna Port kommer att användas för enheter som inte kan hantera VLAN (VLAN omedveten som vanlig PC, En PVID för denna port kommer att behövas!) och alla andra Portar för enheter som kan VLAN-(VLAN-medveten). Sist vänligen "klicka" på ADD:

Normal: Gör att porten går med i detta VLAN dynamiskt

Fixed (Fast): Gör att porten blir en fast medlem i detta VLAN

Förbjuden: Förbjuda porten att ansluta sig till VLAN

3. Ställ in ett PVID

För enheter som inte stöder VLAN (VLAN-omedveten, som en vanlig dator).

I exemplet ovan är Port 1-2 inte inställd på Tx-Tagging. Den här porten ska bara vara medlem i VLAN10 och inte i VLAN1. Gå till:

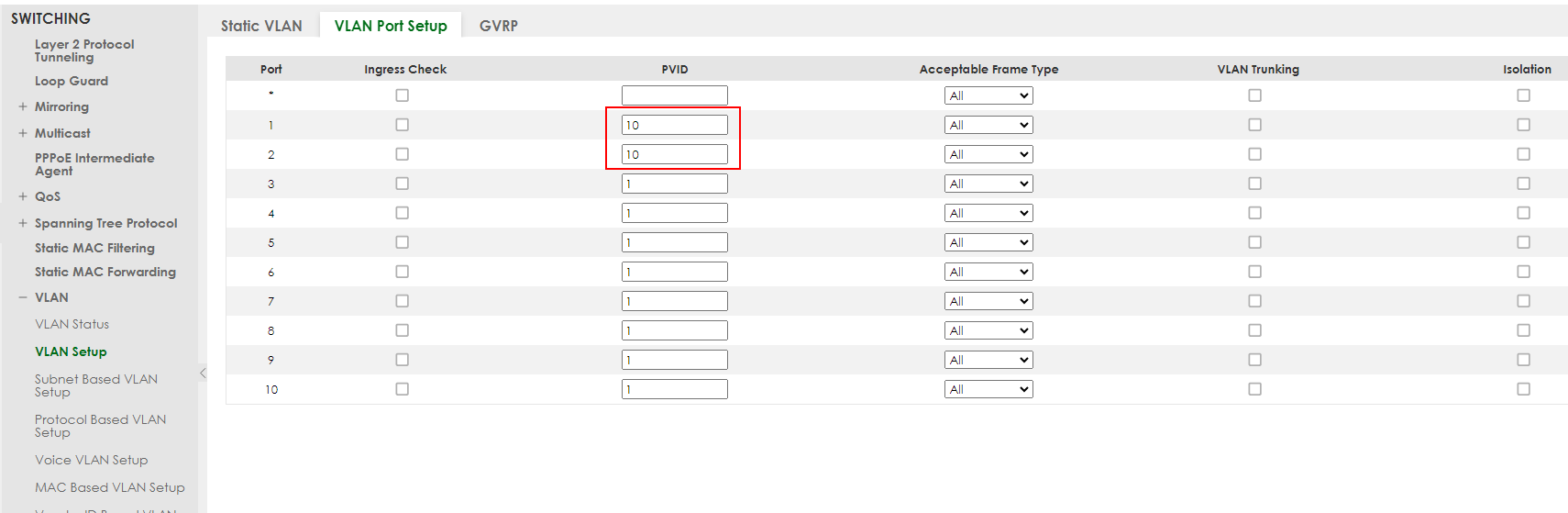

Ställ in Port 1-2 till PVID 10 och tillämpa inställningarna:

Ytterligare djupare information om VLAN Trunking kan du hitta här.

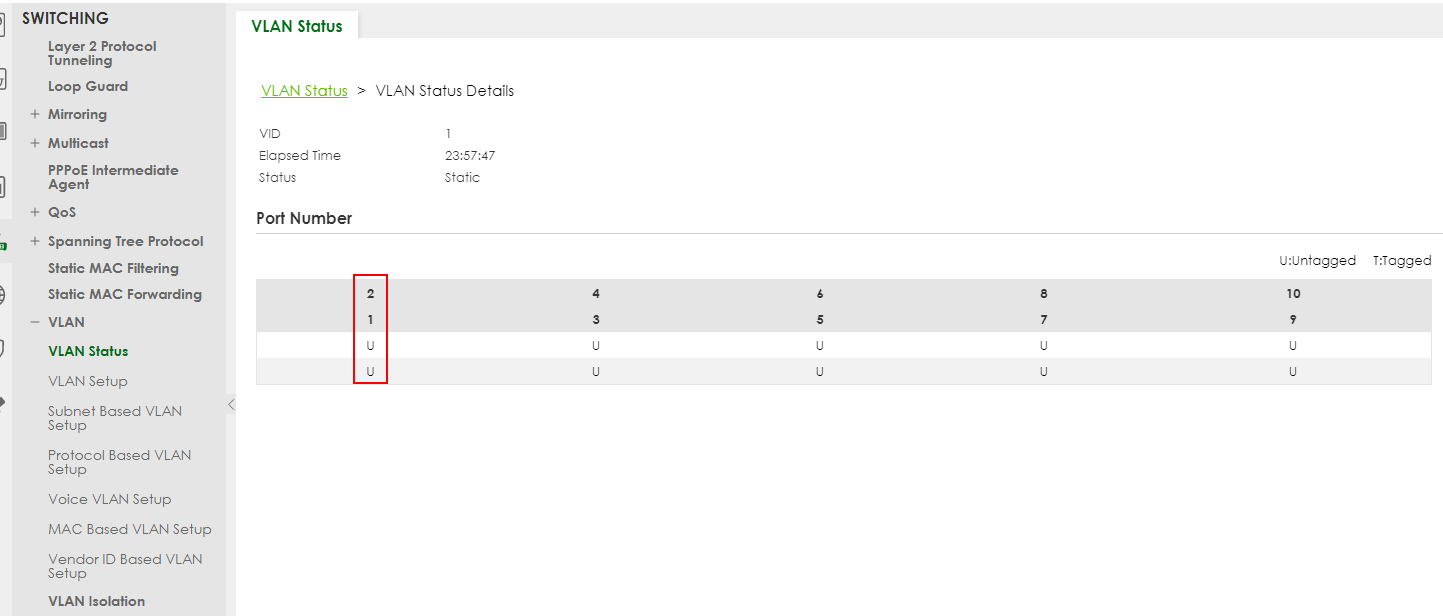

Nu kontrollerar vi (Gå till Avancerad applikation > VLAN > Status) VLAN1:

Här är vårt VLAN1 också otaggat på port 1,2 och vi vill bara ha ett enda otaggat VLAN per port.

Navigera sedan tillbaka till:

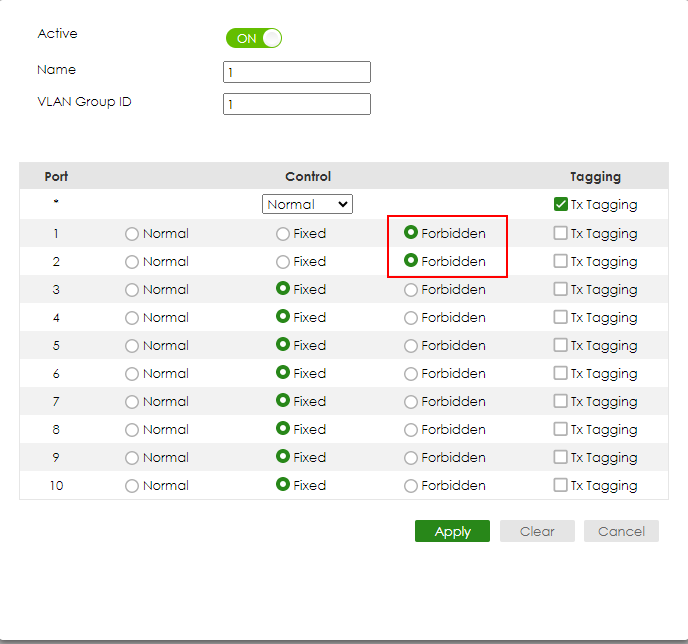

Välj sedan VLAN1, klicka på "Add/Edit" och ändra Port1-2 till Forbidden och tillämpa:

Varför behöver vi detta?

En port kan bara stödja ett otaggat medlemskap men flera taggade medlemskap! I standardkonfigurationen är alla portar untaggade och tilldelade VLAN1. Djupare information kan du hitta här.

När du har konfigurerat switchen bör du alltid spara den nya konfigurationen på switchen.
Annars kommer switchen att förlora ändringarna efter en omstart.
Switchkonfiguration förlorad efter strömavbrott eller strömcykelproblem

4. CLI Exempel

Exempel Aktuell konfiguration efter att VLAN har lagts till (GS2220-28HP):

Djupare information

Om du vill lära dig/veta mer om vår VLAN-design, ta en titt här:

• VLAN - Taggade VLAN vs. PVID (installationsexempel för omärkta/taggade VLAN på en GS22XX-switch)
• VLAN - En djupare titt på hur de fungerar
