[Zyxel Switch / XGS / GS 2xxx Series och högre] MAC-autentisering med Active Directory. Denna handledning är baserad på grundläggande Active Directory-inställningar med Windows2019 Server och enkel struktur:
BaseDN: DC=ad,DC=lokal
Först måste vi skapa / lägga till en användare, den här användaren är klienten, i exempel en enhet med MAC-adress "b827eb2550df" (en Raspberry PI)
Inställning av brytare
Vi måste lägga till en Zyxel Switch som RADIUS-klienter på NPS-servern
1) Öppna Active Directory - användare och datorer: Start > Alla program > Administrationsverktyg > Active Directory - användare och datorer.
2) Skapa ett nytt användarkonto. användarnamnet och lösenordet ska vara MAC-adressen för den anslutande enheten. Obs: Kontrollera vilka alternativ i omkopplaren som stöds och konfigurera detta Vi har följande alternativ baserade på X/GS2xxx eller högre:

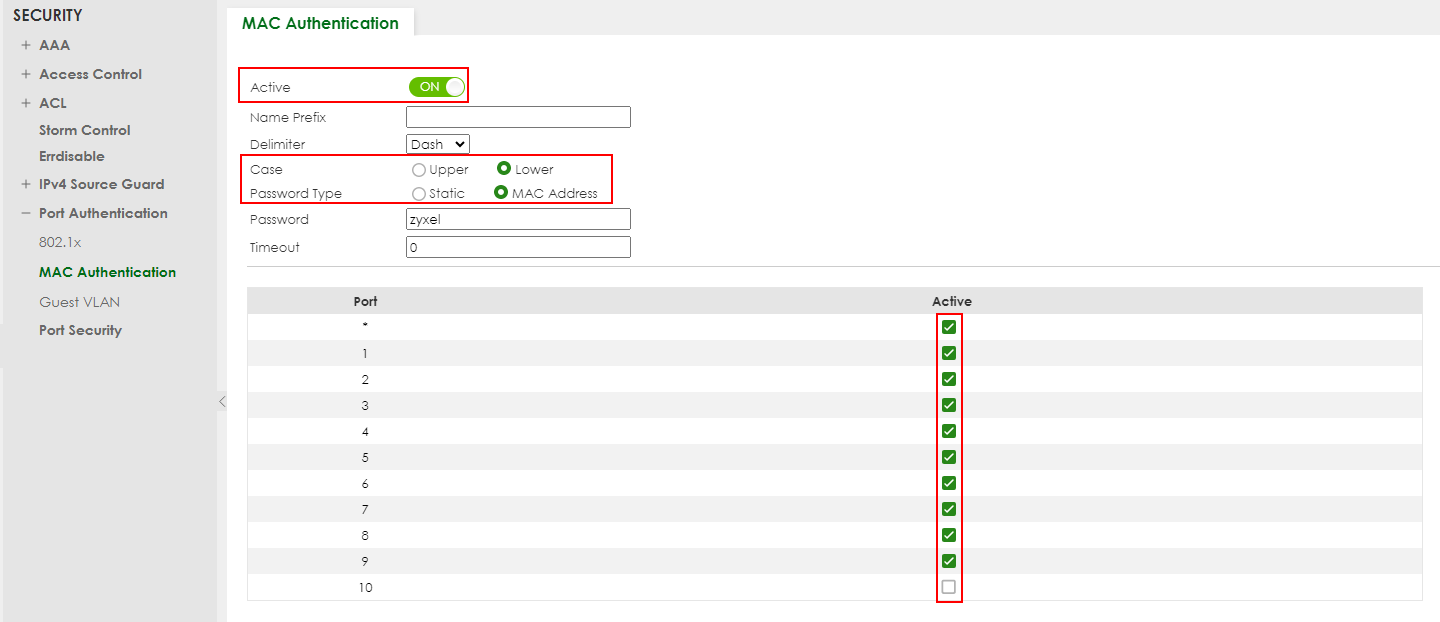

Konfigurera omkopplaren genom att navigera till
SECURITY > Port Authentication > MAC Authentication
Aktivera sedan MAC-autentisering, välj en MAC-adressbaserad lösenordstyp med små bokstäver och aktivera MAC-autentiseringen på de portar du vill ha.
Info till Inställningar som är möjliga:
|
Prefix för namn |
Ange det prefix som läggs till alla MAC-adresser som skickas till RADIUS-servern för autentisering. Du kan ange upp till 32 utskrivbara ASCII-tecken. Om du lämnar det här fältet tomt vidarebefordras endast klientens MAC-adress till RADIUS-servern. |
||
|
Avgränsare |
Välj det avgränsningstecken som RADIUS-servern använder för att separera paren i MAC-adresser som används som kontots användarnamn (och lösenord). Du kan välja Streck (-), Kolon (:) eller Ingen om du inte vill använda några avgränsare alls i MAC-adressen. |
||
|
Skiftläge |
Välj den skiftform (övre eller undre) som RADIUS-servern kräver för bokstäver i MAC-adresser som används som kontots användarnamn (och lösenord). |
||
|
Typ av lösenord |
Välj Statisk om växeln ska skicka det lösenord du anger nedan eller MAC-adress om klientens MAC-adress ska användas som lösenord. |
||
|
Lösenord |
Ange det lösenord som växeln skickar tillsammans med MAC-adressen för en klient för autentisering med RADIUS-servern. Du kan ange upp till 32 utskrivbara ASCII-tecken förutom [ ? ], [ | ], [ ' ], [ " ] eller [ , ]. |
||
|
Tidsgräns |
Ange hur lång tid det ska gå innan växeln tillåter en klient-MAC-adress som misslyckats med autentiseringen att försöka autentisera sig igen. Maximal tid är 3000 sekunder. När en klient misslyckas med MAC-autentiseringen läses dess MAC-adress in i MAC-adresstabellen med statusen nekad. Den timeoutperiod du anger här är den tid som MAC-adressposten finns kvar i MAC-adresstabellen tills den rensas. Om du anger 0 för timeout-värdet använder växeln den åldringstid som konfigurerats på skärmen Inställningar för växel.
|
I det här exemplet är klientens MAC och användarnamn "b827eb2550df" för PI. PI skickar samma MAC och lösenord, vilket innebär att användaren och PWD är: "b827eb2550df".
För att användaren ska kunna autentiseras av AD behöver vi en Groupe för det:
Så, User och Groupe är skapade, nu måste vi konfigurera NPS.
Inställningar för NPS:
Alla switchar som behöver autentisera en klient måste läggas till i NPS som Radius Client.
1) Öppna NPS-serverkonsolen genom att gå till Start > Program > Administrationsverktyg > Network Policy Server.
2) Expandera alternativet RADIUS-klienter och -servrar i den vänstra rutan.
3) Högerklicka på alternativet RADIUS-klienter och välj Ny.
4) Ange ett namn för Zyxel-Switch.
5) Ange IP-adressen för din Zyxel-switch.
6) Skapa och ange en RADIUS Shared Secret.
7) Tryck på OK när du är klar.
8) Upprepa dessa steg för alla switchar som ska användas för MAC-Auth.

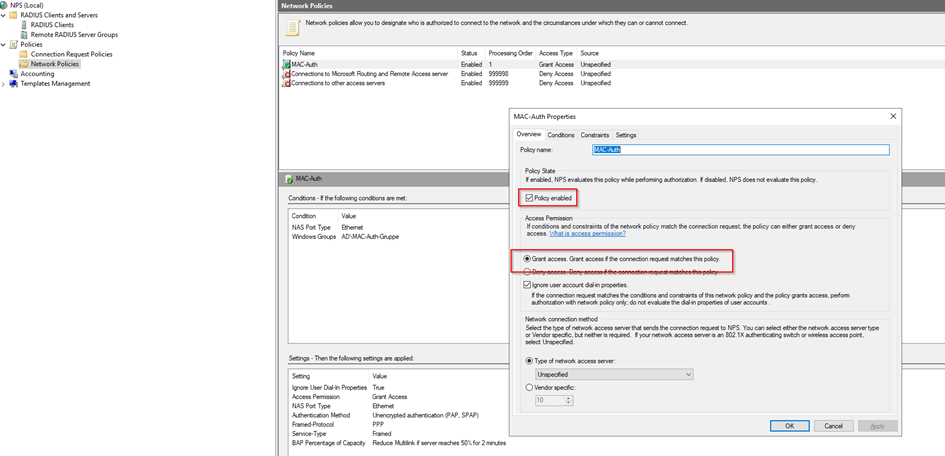

Nu behöver vi en policy för begäran om NPS-anslutning.

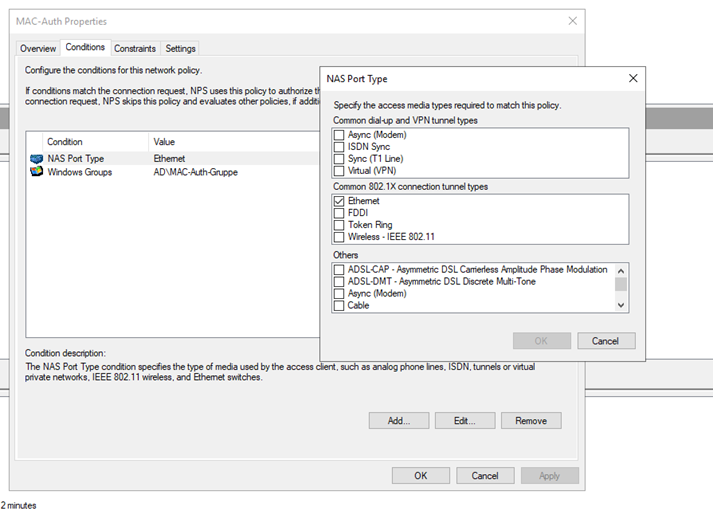

Med inställningarna Windows Groupe och NAS Port Type:
Med Auth Method i inställningarna:
Nu kan vi gå vidare med Switch Config.

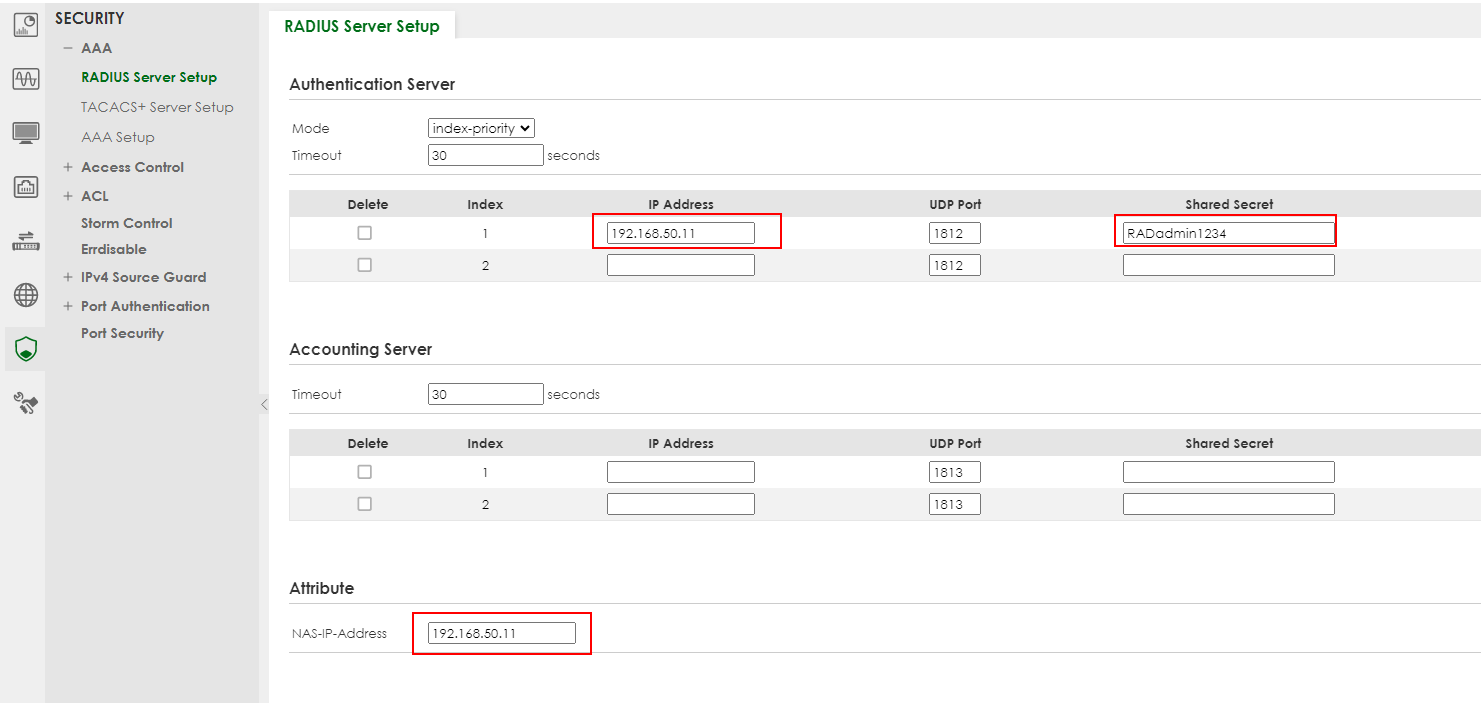

Vi måste först lägga till AAA-servern genom att navigera till:
SECURITY > AAA > RADIUS Server Setup
- Se Nr 6 NPS-inställningen är Shared Secret => Set IP och ange en RADIUS Shared Secret.
Nu måste vi aktivera den port på vilken MAC-Auth ska användas:
(I detta exempel är PI ansluten till Port 6):

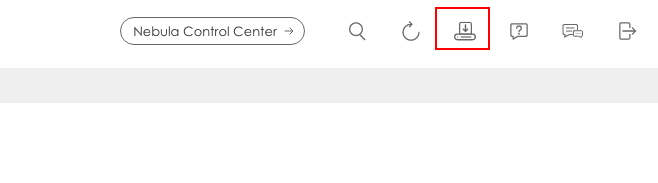

Spara din konfiguration för att inte förlora konfigurationen efter omstart:
Verifiering:
Jag verifierar med Wireshark, och det fungerar:
Du kan också använda Domain-Log, du kommer att se samma sak:
Klar.
När du har konfigurerat växeln bör du alltid spara den nya konfigurationen på växeln.
Annars förlorar växeln ändringarna efter en omstart .
