Den här artikeln kommer att titta på inter-VLAN-routing på våra XS3800, XGS4700 och andra L3-switchar

I vårt scenario vill vi minska trafiken till Security Gateway och använda XS3800 som router för trafiken mellan olika VLAN.


Först måste vi lägga till VLAN i Security Gateway.

Configuration > Network > Interface > VLAN > Add


Nu lägger vi till samma VLAN på växeln.

SWITCHING > VLAN > VLAN Setup > Static VLAN

Sedan måste vi ge växeln en IP i vart och ett av dessa VLAN

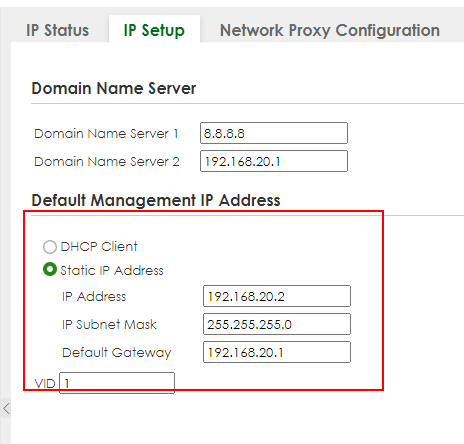

SYSTEM > IP Setup > IP Setup

Gå sedan till Management IP Address och lägg till dina VLAN i Management IP Address Records.

Därefter måste vi ändra standardroutern/standardgatewayen för nätverksklienterna

Configuration > Network > Interface > VLAN > Edit


Nätverksklienterna använder nu switchen som gateway/router.
