Den här artikeln visar hur du ställer in och installerar din nya XMG1930-switch [i fristående läge, för Nebula klicka här ] genom installationsguiden som dyker upp när du loggar in på switchen första gången. Den här guiden visar hur du kör igenom den här guiden för att konfigurera Basic (IP-adress, administratörslösenord, SNMP, Link Aggregation (LAG)), Skydd (Loop Guard, Broadcast Storm Control), VLAN och QoS (Quality of Service).

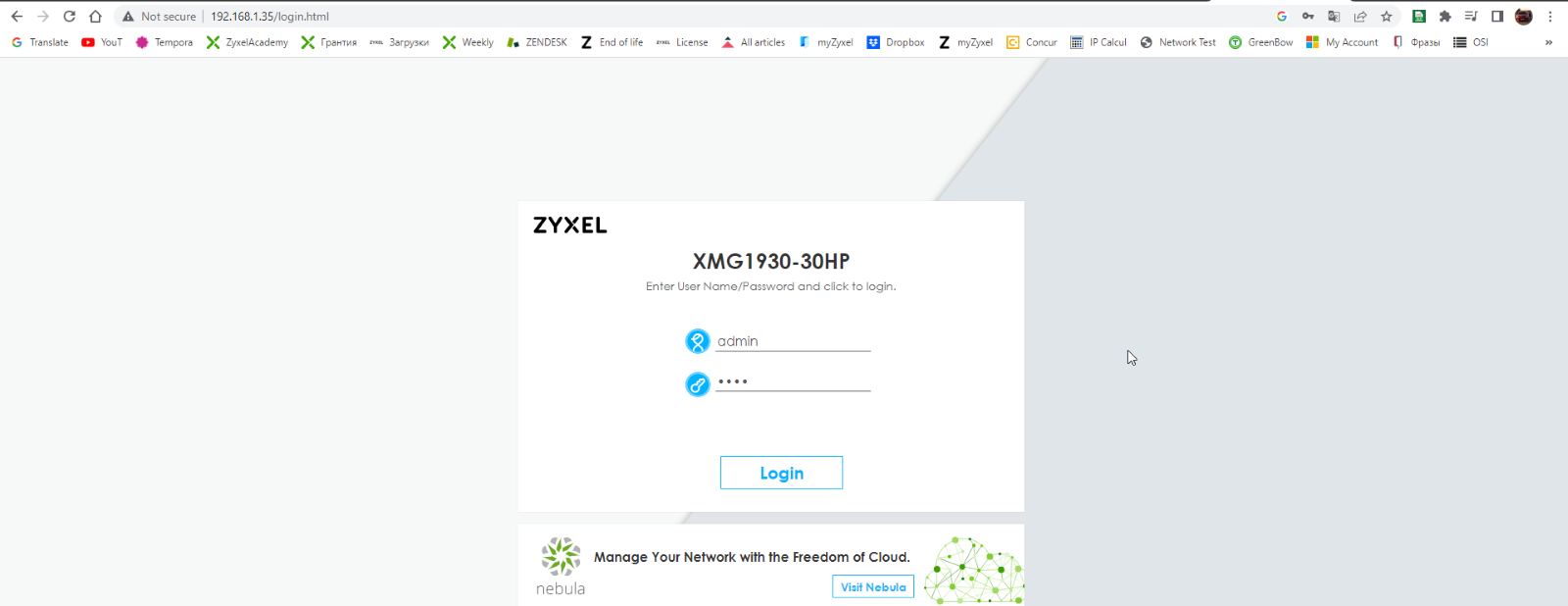

Låt oss börja med att logga in på switchen med din webbläsare för att ange https://192.168.1.1 och sedan ange dina referenser: användarnamn: admin och standardlösenordet: 1234

Om du inte kan logga in på switchen, vänligen titta på den här artikeln .

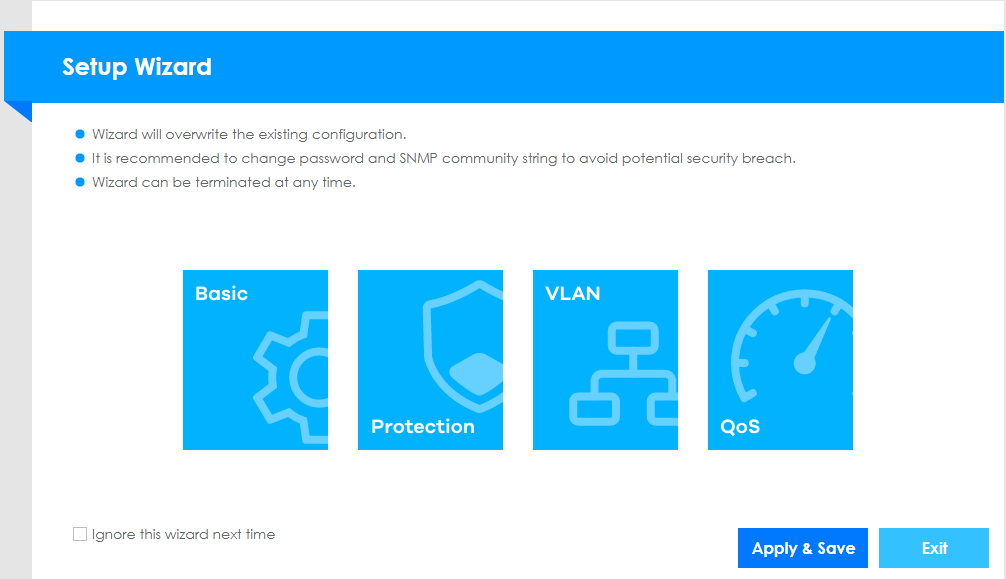

Nu har du nått installationsguiden.

Innehållsförteckning

1) Grundläggande

1.1 Installations-IP

1.2 Administratörslösenord och SNMP

1.3 Länkaggregation

1.3.3 Konfigurera länkaggregation

2) Skydd

2.1 Loop Guard

2.2 Broadcast Storm Control

3) Konfigurera VLAN

3.1 Välj portar och tilldela VLAN-ID

3.2 VLAN-konfigurationssteg

3.2.1 Skapa upp till 5 VLAN genom att ange VLAN ID (2-4094)

3.2.2 Välj portar och ange VID för VLAN omärkt medlemstilldelning

3.2.3 Välj portar som ska vara den trunkmärkta portmedlemmen för alla VLAN

4) QoS (Quality of Service)

1) Grundläggande

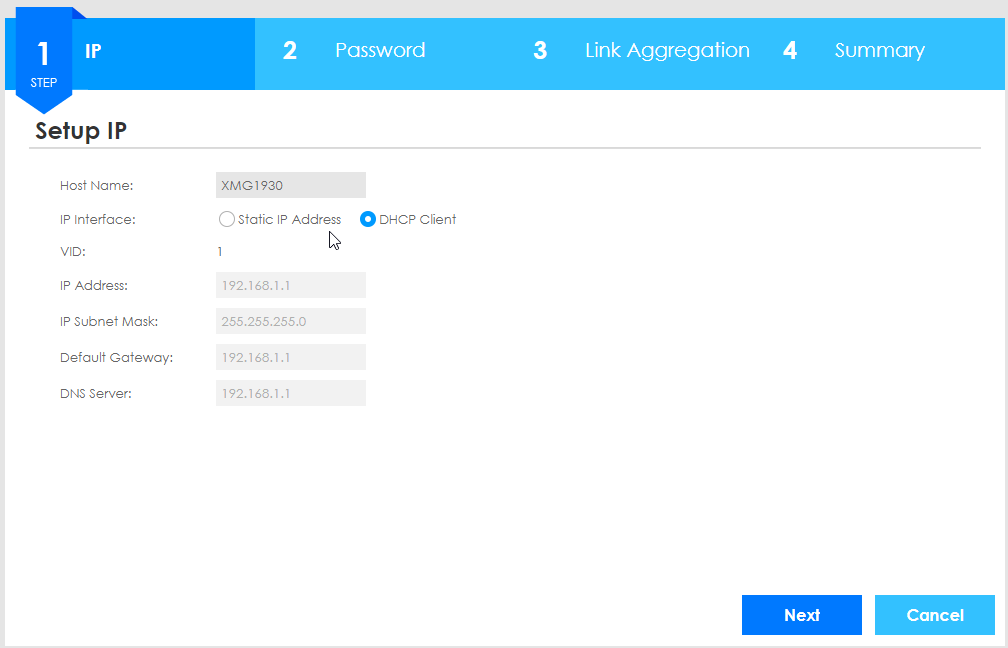

1.1 Installations-IP

Först måste vi konfigurera switchens IP-adress, så antingen kan vi använda den statiska IP-adresstilldelningen (där du bestämmer vilken IP som switchen ska ta emot) men se till att den inte använder en IP-adress som redan finns i ditt nätverk . Eller så väljer du DHCP-klienten, som rekommenderas och bästa praxis i de flesta nätverksmiljöer. Detta gör att din router (eller DHCP-server) ger en IP automatiskt till din switch.

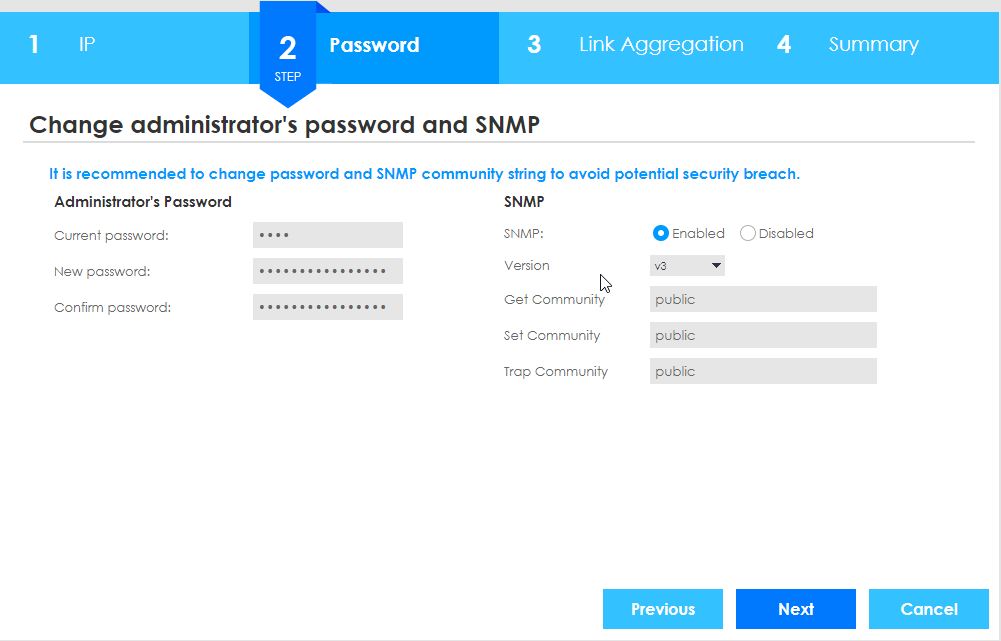

1.2 Administratörslösenord och SNMP

Varning! Oavsett om de är aktiva eller inte, måste standardgemenskapssträngarna för Simple Network Management Protocol (SNMP) ändras för att upprätthålla säkerheten. Om tjänsten körs med standardautentiseringarna kan vem som helst samla in data om systemet och nätverket och använda informationen för att potentiellt äventyra systemets eller nätverkens integritet. Det rekommenderas starkt att SNMP version 3

Här kan du inaktivera SNMP om du är osäker på om den kommer att användas eller inte och ändra gemenskapsparametrarna till "privat" istället för "public" (om du låter den vara aktiverad med public är det okej, dock observera friskrivningen ovan) och det rekommenderas också starkt att ändra ditt lösenord till ett starkt lösenord (minst en lösenordslängd på 12 och med: 1 versaler och gemener, 1 siffra, 1 specialtecken).

1.3 Länkaggregation

Link Aggregation (LAG) tar två portar och kombinerar/grupperar dessa till en för att få högre kapacitet (hastighet eller tillförlitlighet) på länken. Detta görs antingen av Static eller LACP (Link Aggregation Control Protocol). Statisk LAG används om du konfigurerar allt manuellt (om portarna är konfigurerade som statiska medlemmar i en trunkgrupp), medan LACP används när portar är konfigurerade för att gå med i en redan befintlig trunkgrupp genom LACP med hjälp av protokollet för att kommunicera.

Om du vill lära dig mer om Link Aggregation, klicka här .

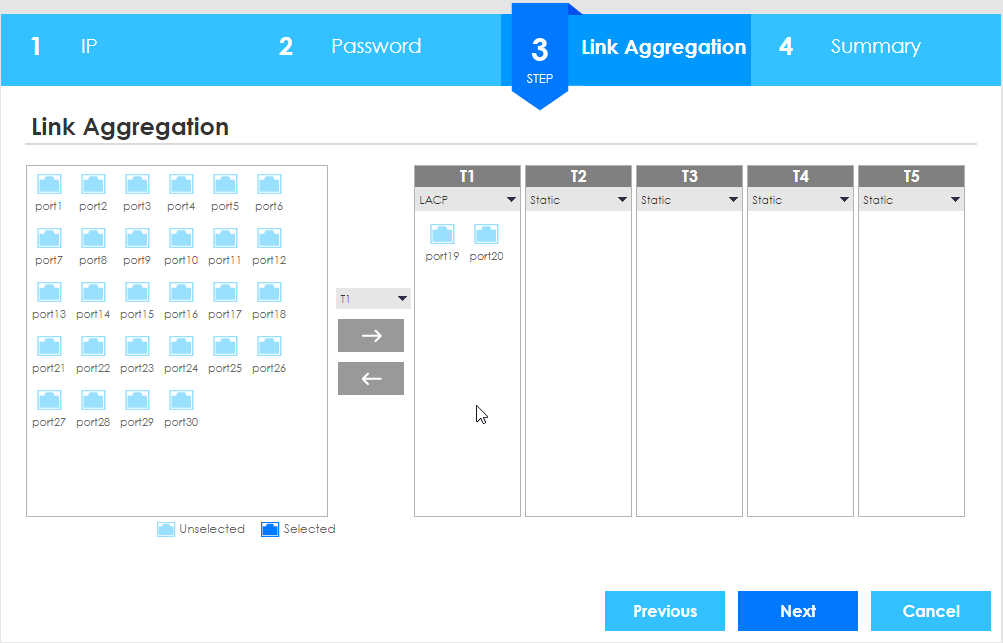

1.3.3 Konfigurera länkaggregation

Använd detta fönster för att gruppera portarna i "Trunk Groups" (från T1 till T5), detta betyder att det finns 5 LAG-grupper möjliga i switchen. Välj Port 19 och 20 i T1 och använd Static om du är osäker på vad du behöver använda. Detta kommer att kombinera portarna 19 och 20 till "en port" (du kan använda maximalt 8 portar i en trunkgrupp).

Klicka på portarna för att markera dem som "valda" och sedan kan du flytta dem med högerpilen till T1. Använd rullgardinsmenyn "T1" ovanför de grå pilarna för att välja de andra trunkgrupperna (T2-5).

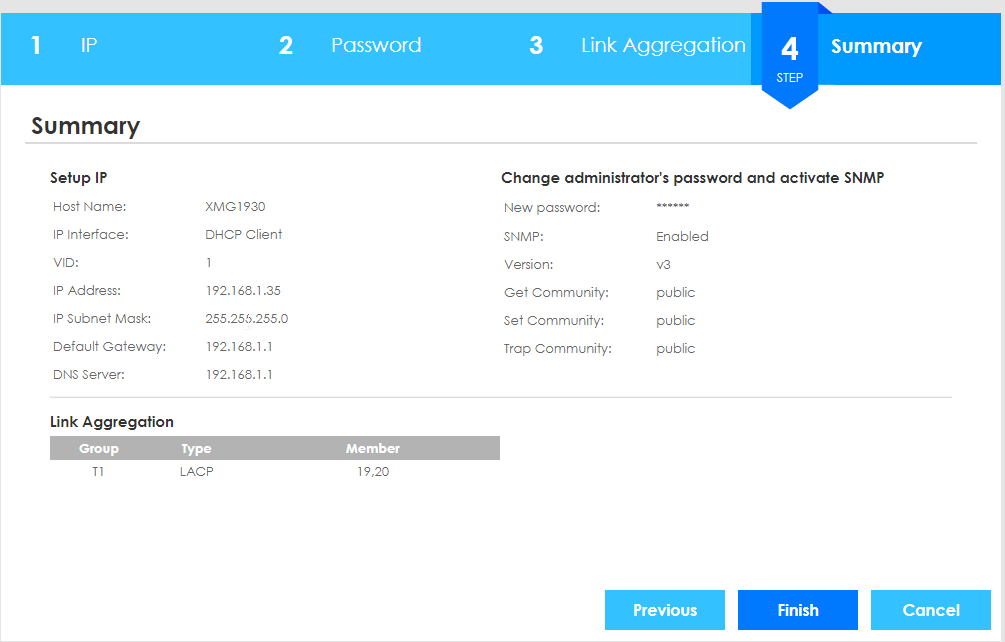

Om du inte vill konfigurera Link Aggregation (LAG), klicka på "Nästa" och sedan på "Slutför" på nästa sida:

2) Skydd

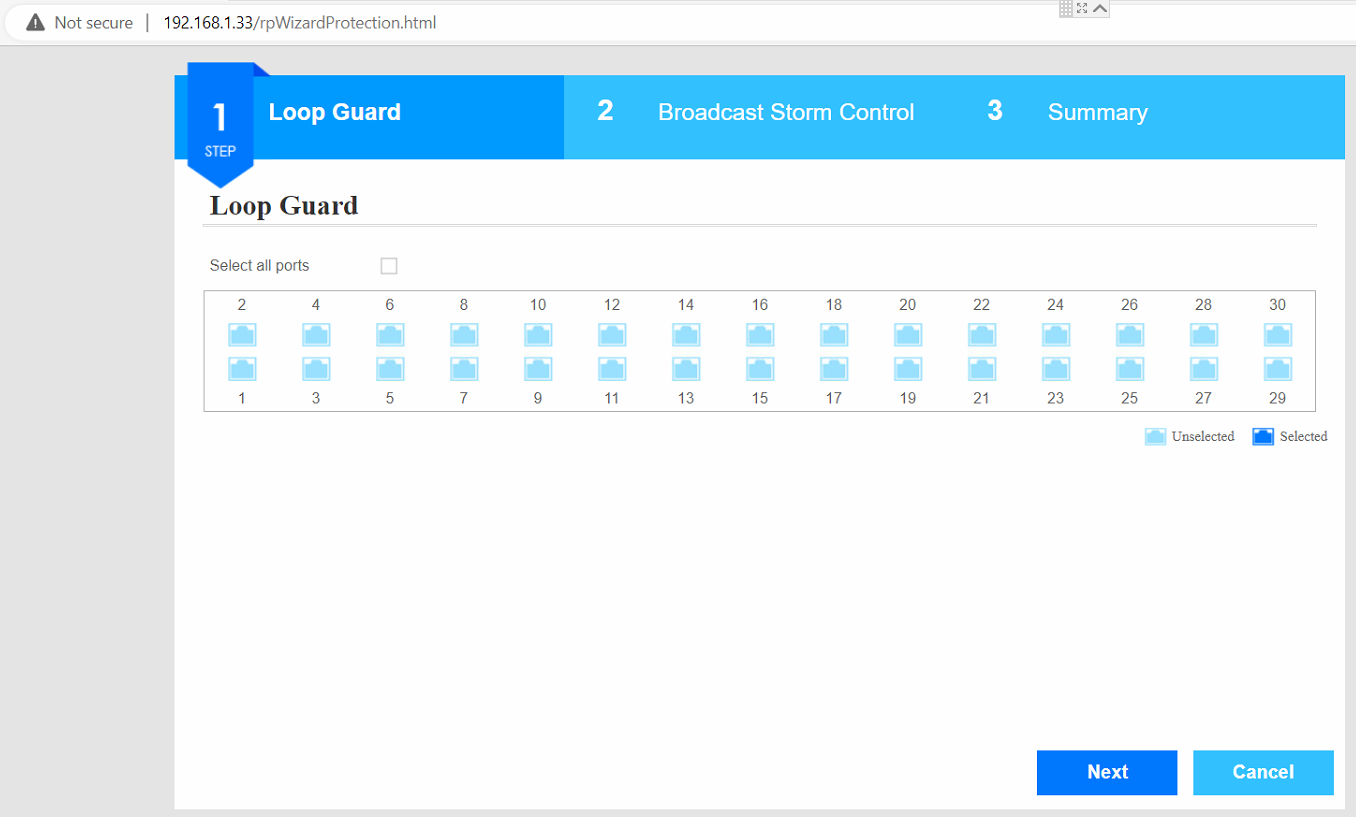

2.1 Loop Guard

Loop Guard är ett förebyggande system som förhindrar slingor i nätverket genom att blockera portarna som krävs för att förhindra denna loop. Detta kan skapa paketförluster och andra problem om det finns en loop i nätverket, men det kommer inte att översvämma nätverket.

Loop guard används om du har en komplex nätverksinstallation som kan behöva denna konfiguration. Annars är bästa praxis att lämna Loop Guard avstängd . Enligt vår erfarenhet används loop guard mest när det finns ett nätverksproblem relaterat till switchen, där loop guard kan aktiveras för att hjälpa till med felsökning och förhindra översvämning i nätverket.

Om du vill konfigurera Loop Guard, välj de portar som du vill använda loop Guard på genom att markera dem "Valda" och klicka sedan på Nästa.

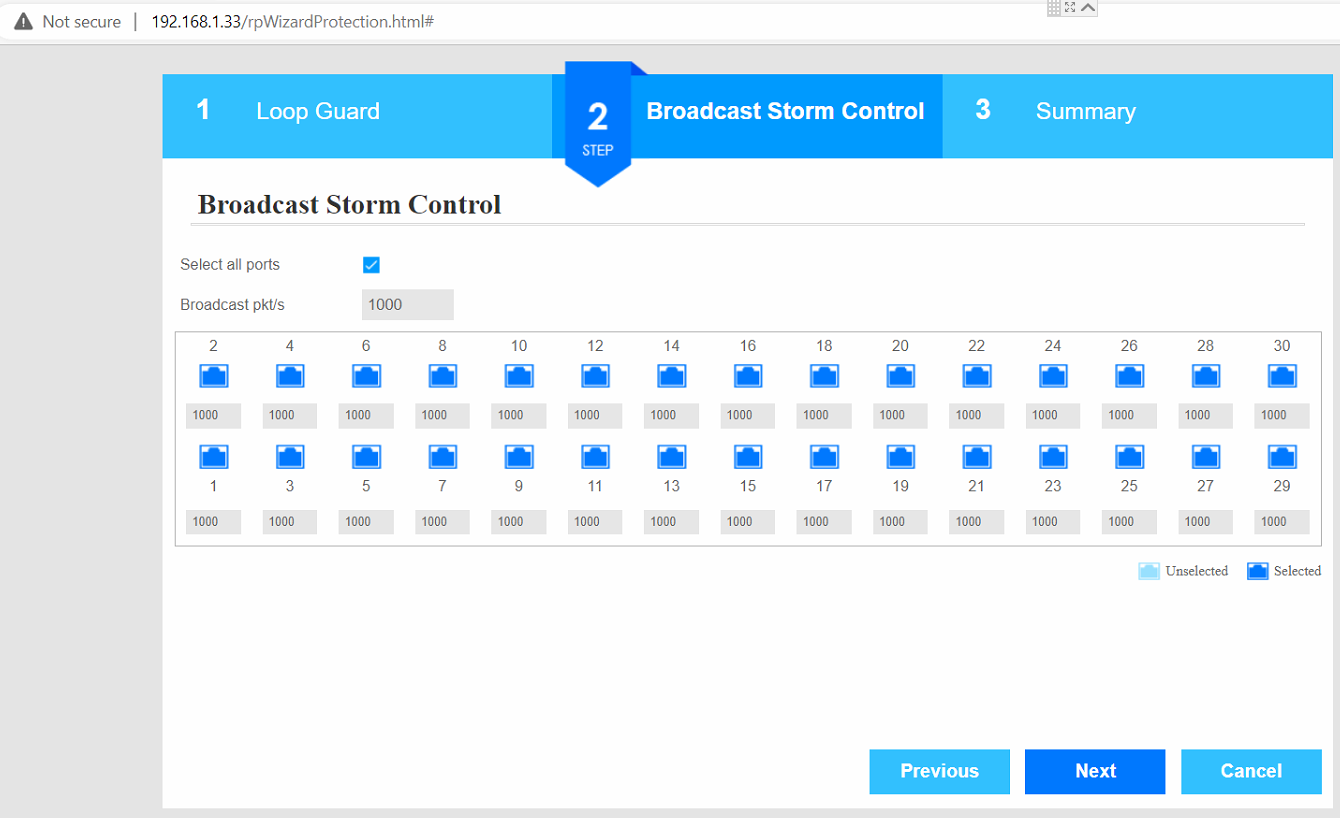

2.2 Broadcast Storm Control

Broadcast Storm Control används för att förhindra översvämningar av nätverket genom Broadcast-meddelanden som skickas av dina enheter i nätverket. Broadcast-paket inkluderar - DHCP-förfrågningar, "live"-meddelanden och andra meddelanden som håller enheter i nätverket medvetna om enheten som skickar broadcast-meddelandena.

Om du upplever hög latens och paketförlust i ditt nätverk kan detta användas för att förhindra översvämning av switchen genom att begränsa mängden paket som switchen accepterar och vidarebefordrar. Om det finns för många paket samtidigt kommer switchen att tappa dessa sändningspaket och hjälpa till att få dessa paket bort från nätverket.

Om du vill konfigurera Broadcast Storm Control, välj portarna som du vill använda Storm Control på genom att markera dem "Valda", välj mängden broadcast-paket du vill begränsa per sekund ( bästa praxis här skulle vara att stänga av det , eller använd 150 sändningspaket per sekund i ett litet och medelstort nätverk ) och klicka sedan på Nästa.

3) Konfigurera VLAN

Använd detta fönster nedan för att tilldela portarna till "VLAN-medlemsportar" (5 VLAN-medlemsgrupper), detta betyder att det finns 5 VLAN-grupper möjliga i installationsguiden. Om du inte vill använda VLAN, klicka på "Nästa".

3.1 Välj portar och tilldela VLAN-ID

Välj de portar du vill tilldela den första VLAN-medlemsgruppen och tilldela den medlemsgruppen ett VLAN-ID. Klicka på portarna för att markera dem som "valda" och sedan kan du flytta dem med högerpilen till VLAN "x"-medlemsgruppen. Använd rullgardinsmenyn "VLAN20" ovanför de grå pilarna för att välja de andra trunkgrupperna (VLAN "x" 1-5).

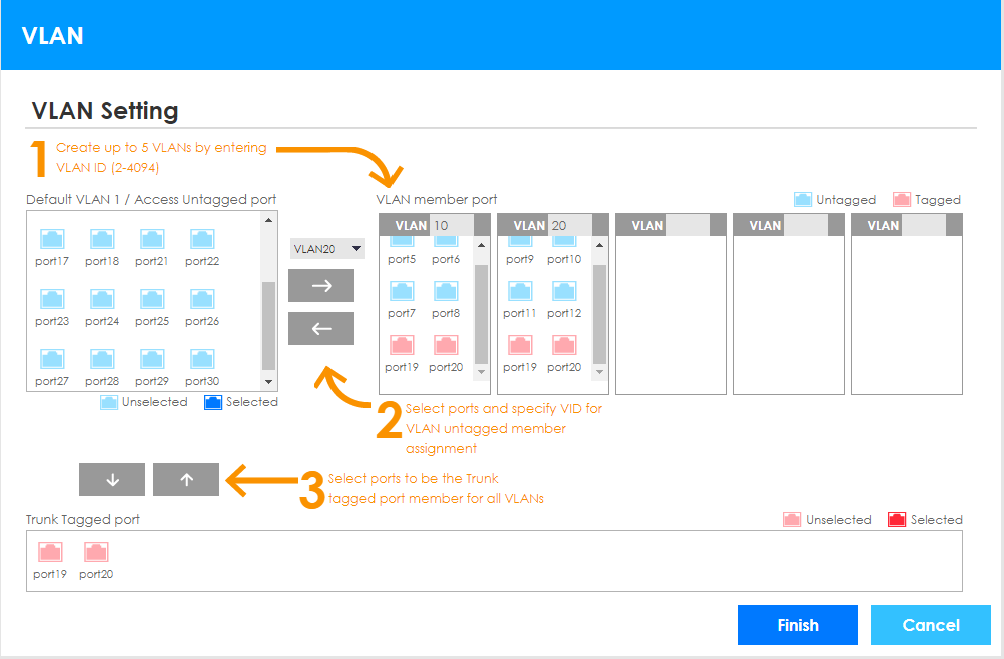

3.2 VLAN-konfigurationssteg

3.2.1 Skapa upp till 5 VLAN genom att ange VLAN ID (2-4094)

3.2.2 Välj portar och ange VID för VLAN omärkt medlemstilldelning

3.2.3 Välj portar som ska vara den trunkmärkta portmedlemmen för alla VLAN

Trunkportar betyder att switchen kommer att vidarebefordra ALLA okända och kända VLAN.

Kom ihåg att du kan ha så många taggade medlemskap per port som du vill, men bara ett otaggat (standard VLAN) per port.

Om du vill lära dig mer om VLAN kan du ta en titt på den här artikeln .

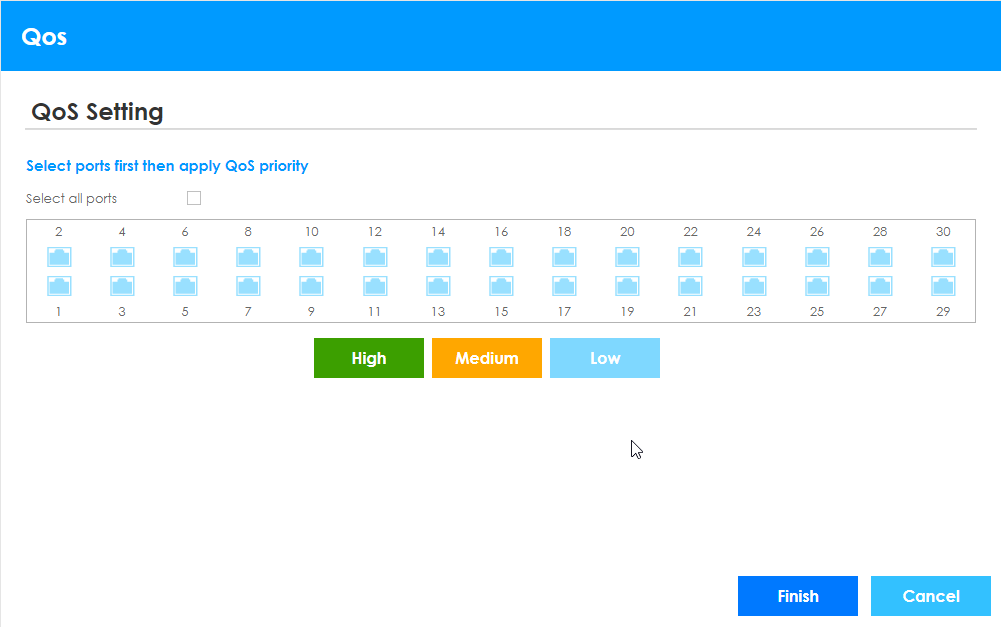

4) QoS ( Quality of Service )

QoS är en vanlig teknik för trafikprioritering som är centrerad kring att tillhandahålla trafik till klasserna som serveras på nätverket. Trafiken per port i QoS-inställningarna kan konfigureras med hög, medium och låg prioritet. För affärsmiljöer kanske portar för gäster vill ha låg prioritet för trafiken, där företagsservrar och annan viktig IT-utrustning kanske vill ha hög prioritet.

Om du vill konfigurera QoS, välj de portar som du vill använda QoS på genom att markera dem som "Valda", klicka på "Hög", "Medium" eller "Låg" och kategorisera trafikprioriteringen.

Klicka på "Slutför" för att avsluta installationsguiden.
