Bu makalede, bir erişim noktasına bağlanmak için kullanılacak uygun konsol kablosunu özetleyecek ve PuTTY veya Tera Term kullanarak bağlantı kurmak için adım adım talimatlar vereceğiz.
Uygun kablo
USB TTL kablosu, üçgen simgeli bir pim dahil olmak üzere dört pimli bir kablodur, lütfen USB TTL kablosunu AP konsolunun üçgen simgeli piminin (pim 1) yerine konsol kablosunun üçgen simgeli pimi ile AP'ye bağlayın.
USB TTL kablosu aşağıdaki resimdeki gibidir, lütfen Zyxel'in konsol başlığı pin tanımını takip edin:
- Pin1 NA (boş bırakın)
- Pin3 Yeşil (TX)
- Pin2 Beyaz (RX)
- Pin4 Siyah (GND)
- Kırmızı renkli pini Zyxel'in konsol pinine bağlamamayı unutmayın.
Bağlantı işlemi
- Kabloyu bir önceki adımda açıklandığı gibi erişim noktanıza bağlayın.
- Uygulamayı çalıştırın (örneğimizde Tera Term kullanıyoruz)

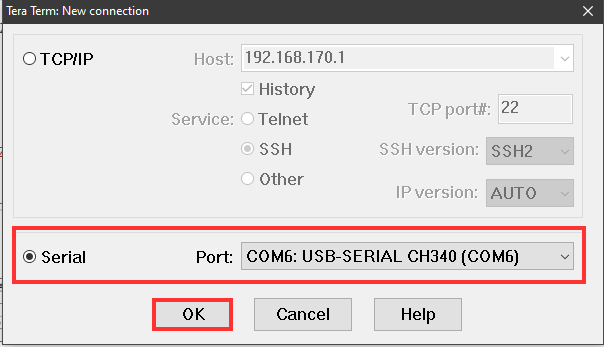

- "Seri" olarak ayarlayın ve aşağıdaki resimde olduğu gibi kablonun bağlı olduğu Bağlantı Noktasını seçin.
- Açılan Tera Term penceresinde "Kurulum "a tıklayın
- Seç - Seri Bağlantı Noktası
- "Hız" alanında 115200 olarak ayarlayın
- "Yeni ayarlar "a tıklayın.

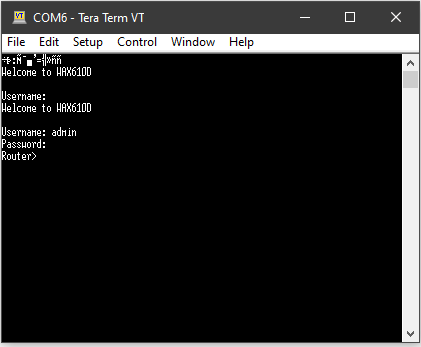

- Yeni açılan konsol penceresinde, bağlantıyı yenilemek ve erişim noktasına bağlantının başarılı olduğunu görmek için "Enter" tuşuna basmanız gerekebilir.
- Şimdi, erişim noktanızın kullanıcı adını ve şifresini girin.
CLI komutları için talimatlar, indirme veritabanımızdaki her cihaz için indirme sayfasında bulunabilir.
