FWA515 ile USG FLEX H'de Çift WAN Yedekleme ve Yük Dengeleme Yapılandırma

Bu makalenin amacı, otomatik geçiş ve isteğe bağlı trafik dağıtımı ile çift WAN internet erişimi uygulamak için teknik rehberlik sağlamaktır. Bu belge, Nebula ortamında Zyxel USG FLEX 200H üzerinde iki WAN arayüzünün pratik bir yapılandırmasını sunmaktadır. Birincil bağlantı kablolu bir ISP bağlantısıdır, ikinci WAN ise Zyxel FWA5015 5G yönlendiriciyi kullanır. Resmi belgelere dayanarak, aşağıdaki adım adım yapılandırma süreci sunulmaktadır.

• Yedekleme — ikinci bir WAN (FWA515) yedek kanal olarak kullanılır.
• Yük Dengeleme — WAN trunk üzerinden iki WAN'ın eşzamanlı çalışması.

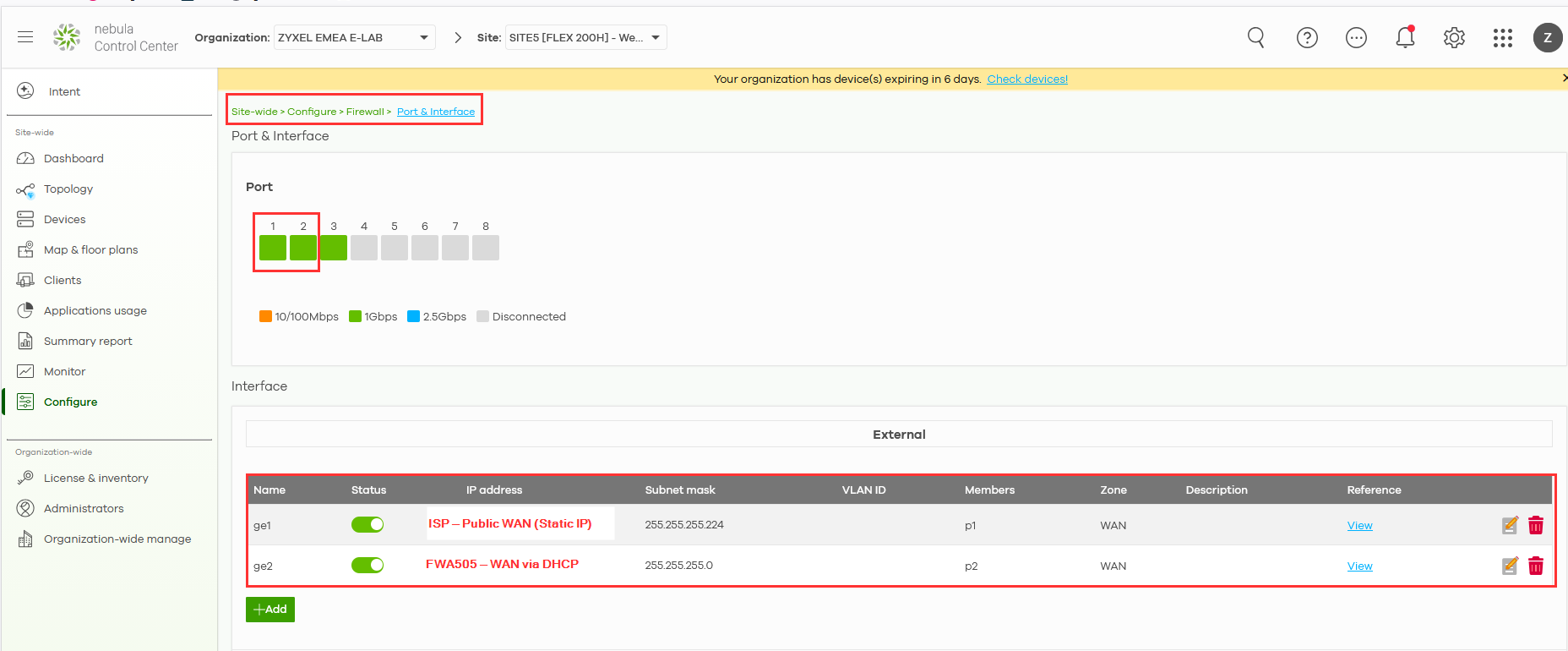

Nebula'da, Site Geneli > Yapılandır > Güvenlik Duvarı > Arabirim'e gidin, WAN1'i ISP'nin parametrelerine göre ayarlayın ve FWA505 yönlendirici modunda çalışırken WAN2'yi DHCP istemcisi olarak yapılandırın.

Birincil ve Yedek WAN'ı Yapılandırma

Not: Yük dengeleme ve ana hat yapılandırması şu anda yalnızca yerel web arayüzünden yapılabilir, bu nedenle bunu ayarlamak için cihaza yerel GUI üzerinden oturum açmanız gerekir.

Yük Dengeleme Algoritması Seçme Hakkında Not

WAN Yedekleme için Pratik Senaryolar

Bu senaryo, birincil WAN bağlantısının normal koşullar altında kullanıldığı ve ikincil WAN bağlantısının yalnızca birincil bağlantı arızalandığında otomatik olarak etkinleştirildiği bir yedek WAN bağlantısının nasıl yapılandırılacağını açıklamaktadır. Bu, istikrarlı ve kesintisiz internet erişimi gerektiren ofisler için yaygın ve önerilen bir kurulumdur.

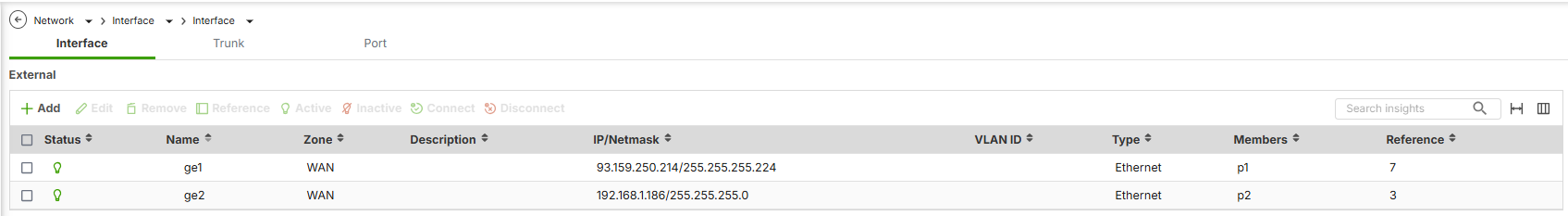

WAN Arabirimlerini Doğrulama

WAN Trunk'ı yapılandırmadan önce, her iki WAN arabiriminin de doğru şekilde oluşturulduğundan ve etkin olduğundan emin olun.

Menü yolu:
Ağ → Arabirim → Arabirim

Aşağıdakileri kontrol edin:

• Her iki arabirim (örneğin, ge1 ve ge2) WAN bölgesine atanmıştır

• Her arabirimin geçerli bir IP yapılandırması vardır:

  • Statik IP adresi veya

  • ISP'ye bağlı olarak DHCP

• Fiziksel bağlantı noktaları bağlı ve bağlantı durumu Etkin

Örnek:

• ge1 (WAN) — birincil internet bağlantısı

• ge2 (WAN) — yedek internet bağlantısı

Kullanıcı Tanımlı WAN Trunk Oluşturma

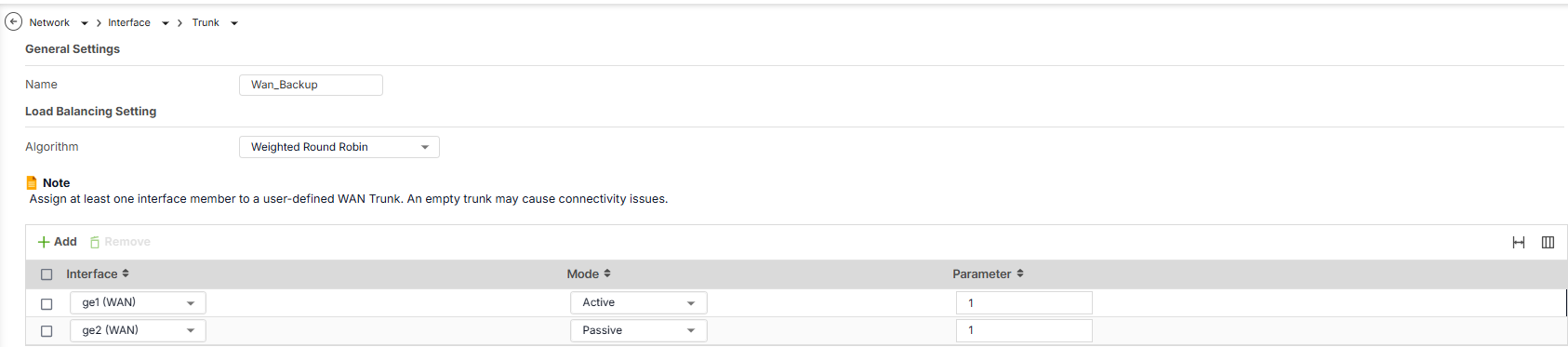

(Fotoğraf 2: Trunk oluşturma ve üye ayarları)

Şuraya gidin:
Ağ → Arabirim → Trunk

Ekle'yi tıklayın ve yapılandırın:

• Ad: Wan_Backup

• Algoritma: Ağırlıklı Döngüsel (WRR)

Trunk'a WAN arayüzleri ekleyin:

• ge1 (WAN) → Mod: Aktif

• ge2 (WAN) → Mod: Pasif

Bu, yedek WAN'ın yalnızca birincil WAN arızalandığında kullanılmasını sağlar.

WAN Yük Dengeleme için Pratik Senaryolar

Taşma Senaryosu

• Birincil WAN (WAN1): Sınırsız bant genişliği, normal trafik için tercih edilir.
• İkincil WAN (WAN2): Ölçülü bağlantı, yalnızca birincil bağlantı 800 Mbps'yi aştığında kullanılır.
• Sonuç: Normal trafik WAN1'i kullanır ve yalnızca fazla trafik WAN2'ye taşar, böylece ölçülü kullanımda maliyet tasarrufu sağlanır.

En Az Yük Öncelikli Senaryo

• Birden Çok WAN Bağlantısı: Farklı bant genişliği kapasiteleri.
• Sonuç: Trafik, en az yüke sahip arayüze dinamik olarak yönlendirilir, böylece kullanılabilir bant genişliği kullanımı optimize edilir ve genel ağ performansı iyileştirilir.

WAN Yük Dengelemeyi Yapılandırma

• Ağ Arabirimine Git:
  • Güvenlik duvarınızın yapılandırma arayüzünde Ağ bölümüne gidin.
  • Arayüzü ve ardından Trunk'ı seçin.

• Kullanıcı Tanımlı Trunk Oluşturma:
  • Yeni bir trunk oluşturmak için Ekle düğmesine tıklayın.
  • Yük dengeleme algoritmasını seçin.
• Yük Dengeleme Endeksi Ayarlama:
  • Uygun yük dengeleme endeksini (Gelen, Giden veya Toplam) seçin.
• Arayüzler ekleyin:
  • Trunk'a dahil etmek istediğiniz WAN arayüzlerini ekleyin.
  • Her arayüz için bant genişliği sınırlarını belirtin.

Varsayılan Trunk Yönlendirmesini Ayarlama:

• Kullanıcı tanımlı bir trunk oluşturduktan sonra, Ağ bölümüne gidin ve Arabirim'i seçin.
• Varsayılan Trunk'ı tıklayın ve kullanıcı tanımlı trunk profilini seçerek bunu varsayılan WAN yük dengeleme politikası olarak ayarlayın.
