WDS (kablosuz dağıtım sistemi) üzerinden VLAN - Kablosuz köprü

Bu adım adım rehber, WDS (kablosuz dağıtım sistemi) üzerinden VLAN yapılandırmasının nasıl yapılacağını gösterir. Kablosuz köprü kullanırken, tüm VLAN'ların WDS bağlantısı üzerinden de kullanılabilir olmasını sağlamak isteriz.

Senaryo

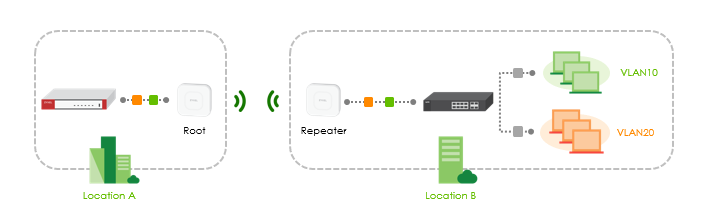

İki fiziksel konumun geniş alanlarda bağlanması gerektiğinde, Ethernet kablosu döşemekten daha ekonomik olabilir onları kablosuz olarak köprülemek. Örneğin, ana ofis, şube ofise nokta-nokta köprü kurmak istiyor. Ana ofisten gelen VLAN'lar da şube ofiste mevcut olmalıdır.

Bunun için neye ihtiyacınız var?

- Kablosuz Köprü destekli AP'ler, örneğin bir WAC

- VLAN destekli anahtar

İçindekiler

1. AP'leri bağımsız olarak yapılandırma

2. İkinci AP

3. Kanal yapılandırması

4. WDS Bağlantı Bilgisi

5. VLAN'ların oluşturulması

6. Sonuçların kontrolü

1. AP'leri bağımsız olarak yapılandırma

AP'leri bağımsız olarak yapılandırın. Varsayılan olarak https://192.168.1.2 adresini kullanabilir veya ZON ya da ZAC gibi yardımcı araçlarımızı kullanabilirsiniz.

Şuraya gidin

Configuration > Wireless > AP Management

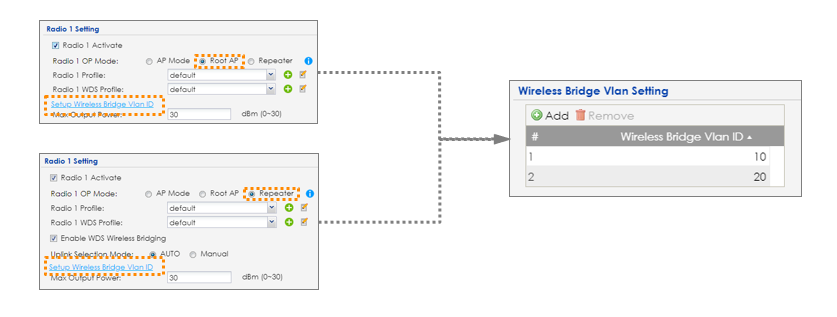

İlk AP'yi root AP olarak ayarlayın ve "Apply" (Uygula) düğmesine tıklayın.

2. İkinci AP

İkinci AP'nizi repeater olarak seçin ve "WDS Wireless Bridging" (WDS Kablosuz Köprüleme) özelliğini etkinleştirin.

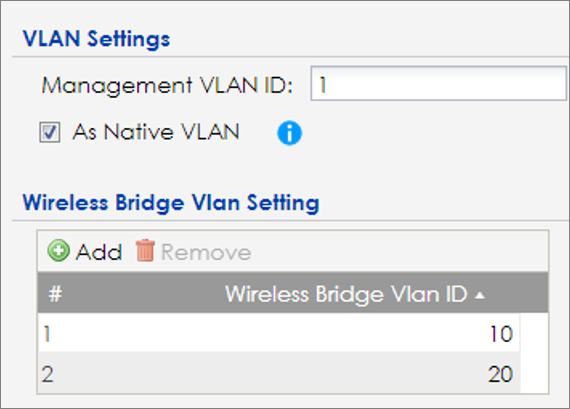

Daha sonra, gerekli VLAN ayarlarını oluşturmak için yeni eklenen bağlantıları doğrudan kullanabilirsiniz:

->WDS Profil

Configuration > Object > WDS Profile altında yapılandırılabilir. Burada WDS SSID ve ön paylaşımlı anahtar ayarlanabilir. WDS SSID gizlenecektir.

3. Kanal Yapılandırması

AP'lerin kanallarını değiştirmemesi için manuel olarak yapılandırdığınızdan emin olun. Şuraya gidin:

Configuration > Object > AP Profile > Radio

Her iki AP'deki (2.4 GHz veya 5 GHz) radyo ayarını aynı yapın. Kablosuz köprüyü kurmak için kullanılan radyoyu düzenledikten sonra;

- "manual" (manuel) seçeneğini işaretleyin ve istediğiniz kanalı seçin

4. WDS Bağlantı Bilgisi

Şuraya gidin

Monitor > WDS Link Info

Burada WDS bağlantısının çalışıp çalışmadığını kontrol edebilirsiniz. Bağlantı çalışıyorsa, aşağıdaki gibi görünmelidir:

5. VLAN'ların Oluşturulması

Bunu tamamladıktan sonra, VLAN'ları oluşturma zamanı.

Şuraya gidin:

Configuration > Network > VLAN

İstediğiniz VLAN'ları ekleyin.

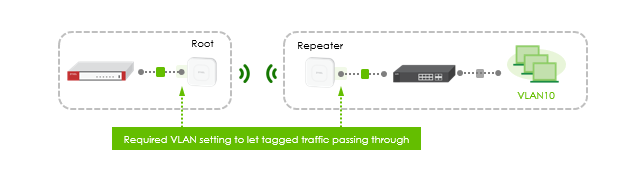

Not: Her iki AP'yi de VLAN'lara eklemeyi unutmayın

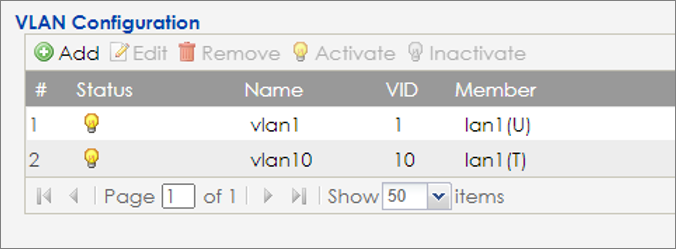

VLAN oluşturma örneği:

Aşağıdaki makaleler, nasıl yapılacağını gösterir...

bir USG cihazında VLAN yapılandırma

Ethernet anahtarlarında VLAN yapılandırma

6. Sonuçların Kontrolü

Şimdi, yalnızca repeater AP'ye bağlı olan anahtara bir istemci takın. Diğer taraftaki internet erişimine sahip olmalı veya diğer taraftaki cihazları pingleyebilmelisiniz. İstemciler, yaptığınız yapılandırmaya uygun şekilde IP adresi almalıdır.
