Önemli Uyarı: |
Genel merkeze yakın bir şubesi olan bir şirket, ağ kabloları kullanmadan ofis trafiğini köprülemek ister, trafiği köprülemek ve VLAN'ları (8 VLAN'a kadar) kullanmak için bir WDS köprüsü kullanılabilir. Bu belge, WDS ile yapılandırılmış Radyo 1'in kullanımını göstermektedir.
1. Senaryo ve Topoloji
Bir şube ofisi, kablosuz köprü aracılığıyla genel merkezden İnternet alır. İki AP'nin VID 22 ile yönetilen VLAN'da olduğunu varsayıyoruz. Kablosuz köprüyü 2.4G radyo ile oluştururlar. Şube ofisi, farklı grup kullanıcıları için VLAN 10, 20 ve 30 ile kablolu ağ sağlar.
2. Yapılandırma

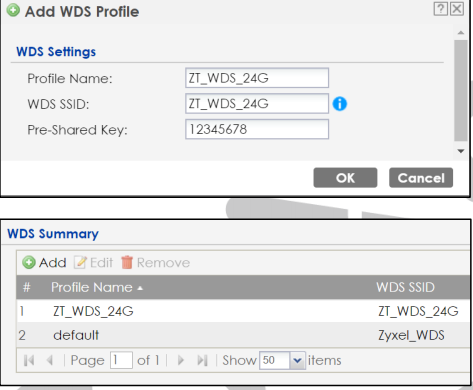

WDS profilini
1 yapılandırın.Kök ve Tekrarlayıcı AP'ler birbirlerine bağlanmak için aynı WDS profilini kullanmalıdır.
*LütfenKök ve Tekrarlayıcı AP'lere aynı WDS profilini ekleyin.
YAPILANDIRMA > Nesne > WDS Profili > WDS > Ekle'yegidin

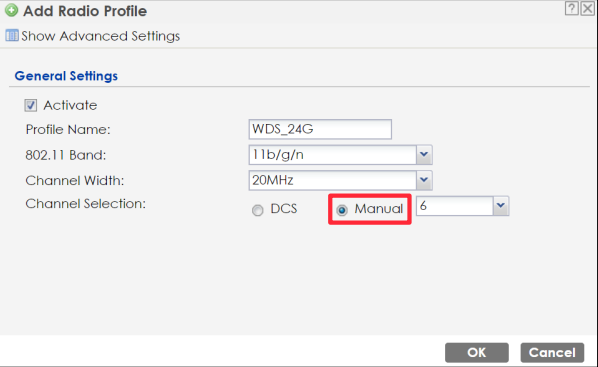

Radyo profilini yapılandırın
2. En iyi kanalı seçin ve sabitleyin. Kök ve Tekrarlayıcı AP'ler
verileri aynı kanalla aktarmalıdır.
*LütfenKök ve Tekrarlayıcı AP'lere aynı radyo profilini ekleyin.
KONFİGÜRASYON > Nesne > AP Profili > Radyo > Ekle'yegidin.
AP ayarını yapılandırın

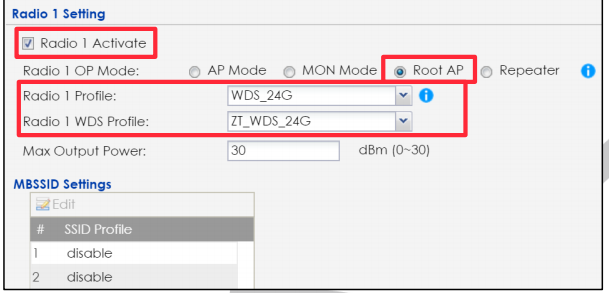

3. WDS profilini ayarlayın ve AP modunu seçin. KONFİGÜRASYON > Kablosuz > AP Yönetimi > WLAN Ayarı > Radyo 1 Ayarı > Kök AP'ye gidin
Tekrarlayıcı WDS Kablosuz Köprülemeyi etkinleştirmelidir.

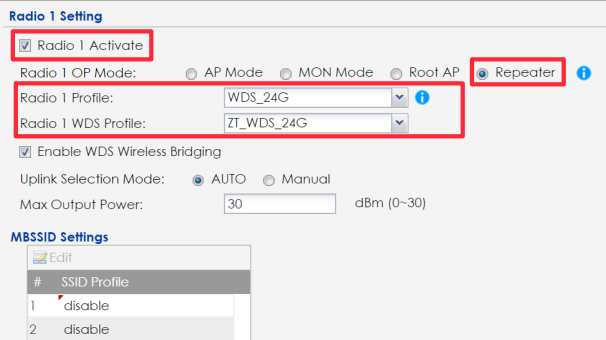

4. KONFİGÜRASYON > Kablosuz > AP Yönetimi > WLAN Ayarı > Radyo1Ayarı > Tekrarlayıcı AP'ye gidin
Ağ ayarınıyapılandırın
5. VLAN yapılandırmasında farklı kullanıcı grubu ağları için VLAN 10, 20 ve 30 ekleyin.

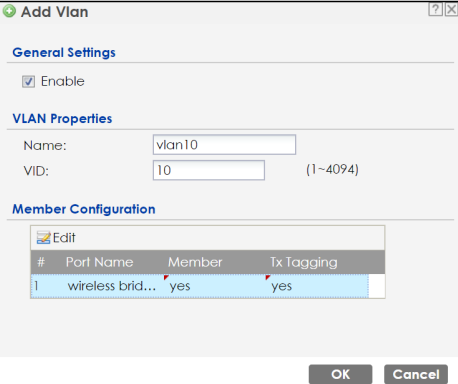

* Lütfen aynı VLAN ayarını Kök ve Tekrarlayıcı AP'lere ekleyin. KONFİGÜRASYON > Ağ > VLAN > VLAN Yapılandırması >Ekle > VLAN 10'a gidin

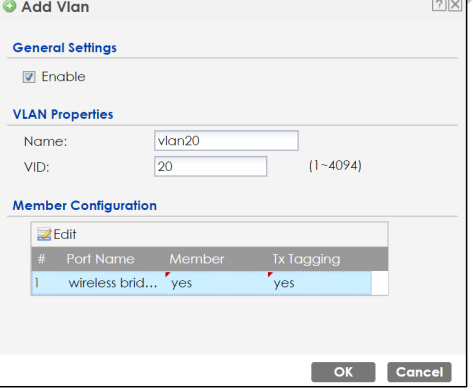

YAPILANDIRMA > Ağ > VLAN > VLAN Yapılandırması > Ekle > VLAN 20'yegidin

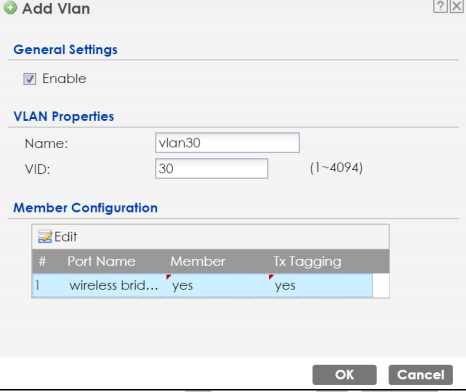

YAPILANDIRMA > Ağ > VLAN > VLAN Yapılandırması > Ekle > VLAN 30'agidin

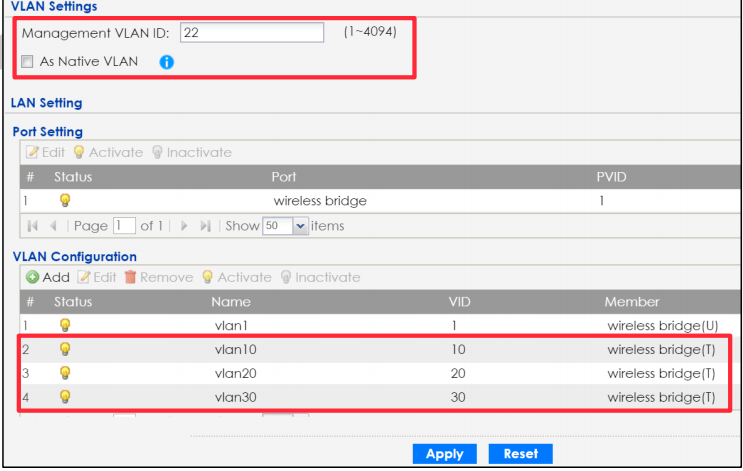

6. Yönetim VLAN Kimliğini 22 olarak ayarlayın ve "Yerel VLAN Olarak" seçeneğini devre dışı bırakın. *Lütfen aynı radyo profilini Root ve Repeater AP'lere ekleyin. KONFİGÜRASYON > Ağ > VLAN > VLAN Ayarı'na gidin

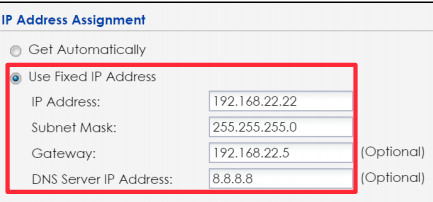

7. Yönetilen VLAN'ı kurduktan ve tekrarlayıcının IP'yi VLAN22'denalmasını sağladıktan sonra ,kablosuz
köprüsü başarısız olduğunda yöneticinin AP'yi bulamamasını önlemek için lütfen tekrarlayıcı AP'deki statik IP'yi düzeltin. YAPILANDIRMA > Ağ > IP Ayarı'na gidin
3. Test Sonucu

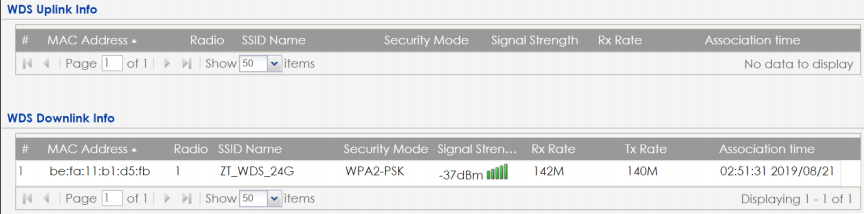

1.Kök AP'nin WDS bilgilerini kontrol edin.
GÖSTERGE PANOSU > Aşağı Bağlantı Durumu'na gidin
MONİTÖR > Kablosuz > WDS Bağlantı Bilgisi > WDS Aşağı Bağlantı Durumu'na gidin

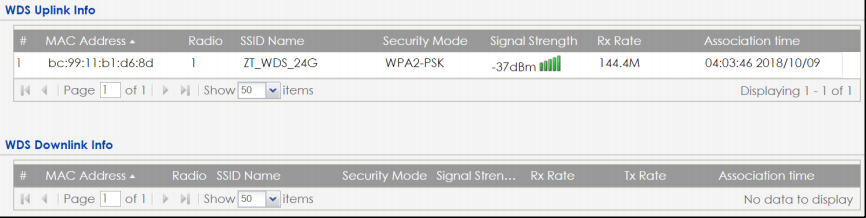

2. Tekrarlayıcı AP'nin WDS bilgilerini kontrol edin.
GÖSTERGE PANOSU > Uplink Durumu'nagidin
MONİTÖR > Kablosuz > WDS Bağlantı Bilgisi > WDS yukarı bağlantı Durumu'na gidin

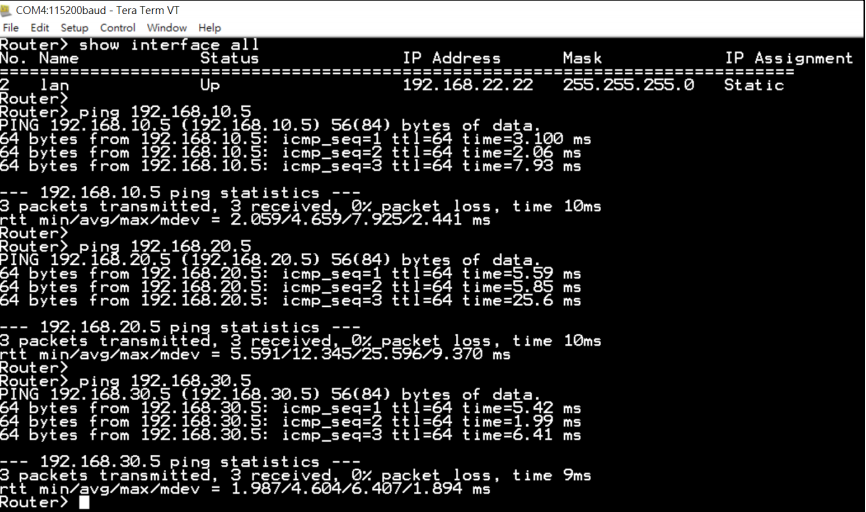

3. Tekrarlayıcı AP'ye konsol veya ssh ile erişin. Farklı VLAN ağ geçitlerine ping atmak için AP'yi kullanın ve VLAN trafiğinin AP'den geçebildiğini doğrulayın. Tekrarlayıcı AP'nin IP adresi 192.168.22.22'dir.
VLAN10'un ağ geçidi 192.168.10.5, VLAN20'nin ağ geçidi 192.168.20.5 ve VLAN30'un ağ geçidi 192.168.30.5'tir.Ping sonuçları aşağıdaki anlık görüntüde olduğu gibi başarılıdır
4. Not:
Kök AP 'ninetiketlenmiş trafiği yukarı bağlantı cihazlarına ilet mek için karşılık gelen VLAN arayüzlerine sahip olmasıgerekir. yani Kök AP'nin aynı VLAN Kimliğini kullanan SSID'ye sahip olması veya aynı VLAN Kimliğinikullanarak LAN hükmünü ayarlaması gerekir.
