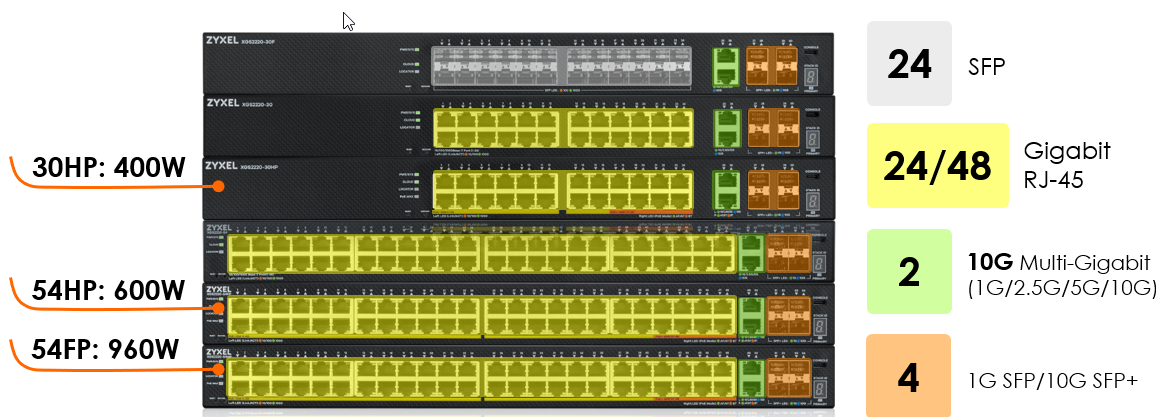

XGS2220 PoE Anahtarları, çeşitli WiFi 6/6E AP uygulamalarını ve yüksek güç tüketimine sahip PTZ kameraları karşılamak için hem PoE+ hem de PoE++ (60W) seçeneklerini destekler. 10G Multi-Gig PoE bağlantı noktaları da gelecekteki WiFi 7 teknolojisinin önünü açar. Sistem güç bütçesinin kullanımını en üst düzeye çıkarmak için XGS2220, her ağ için çok çeşitli Zyxel WiFi 6/6E AP ile çalışmaya hazırdır.

Kullanıcı Dostu Web Arayüzü Üzerinden Zengin Özellik Setlerini Görün ve Yönetin

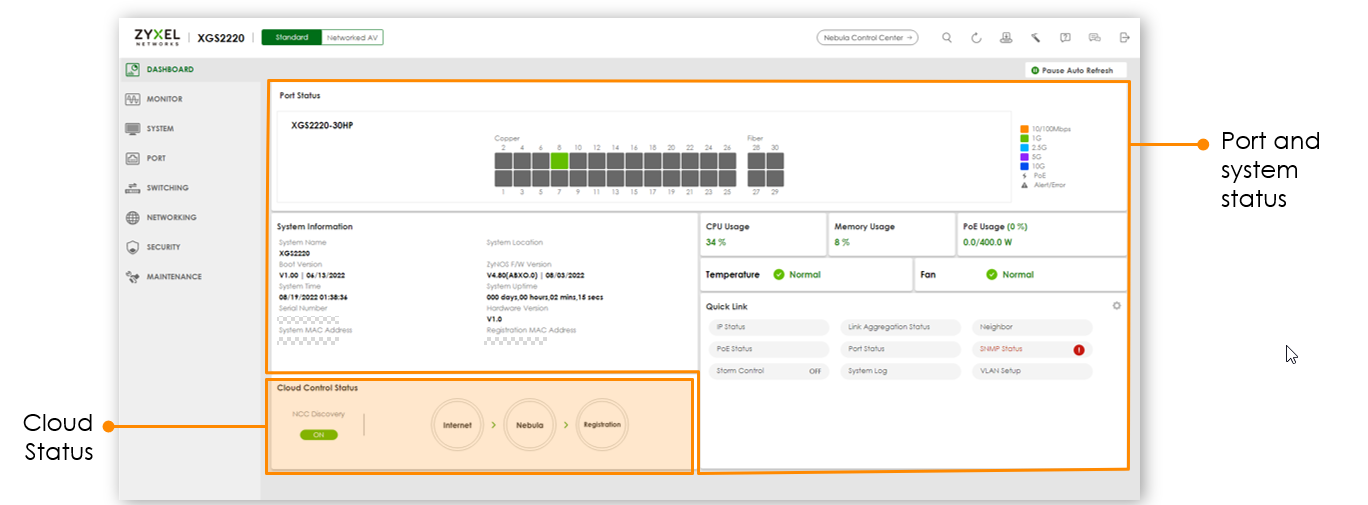

Yenilenen Web Arayüzü, grafik görünümlerle gerçek zamanlı Switch durumu sağlar.

Güçlü Geçiş

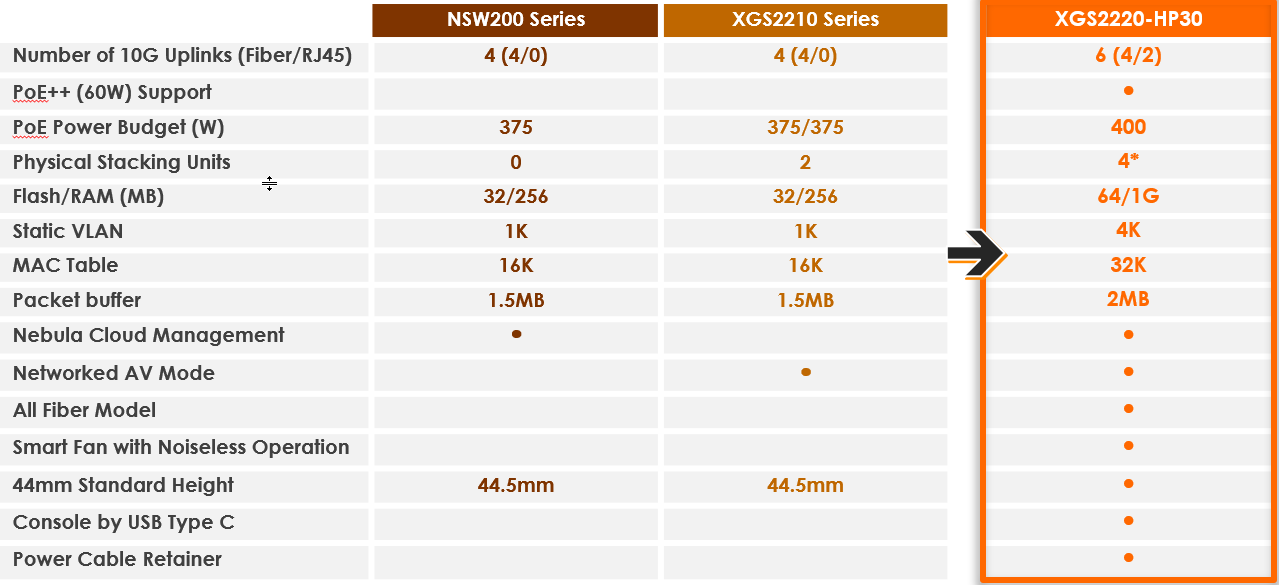

XGS2220 Serisi, daha fazla güç bütçesine ve gelişmiş sistem özelliklerine sahip olan XGS2210 Serisinin (ve NSW200 Serisinin) halefidir.

* Gelecekteki ürün yazılımı sürümünde

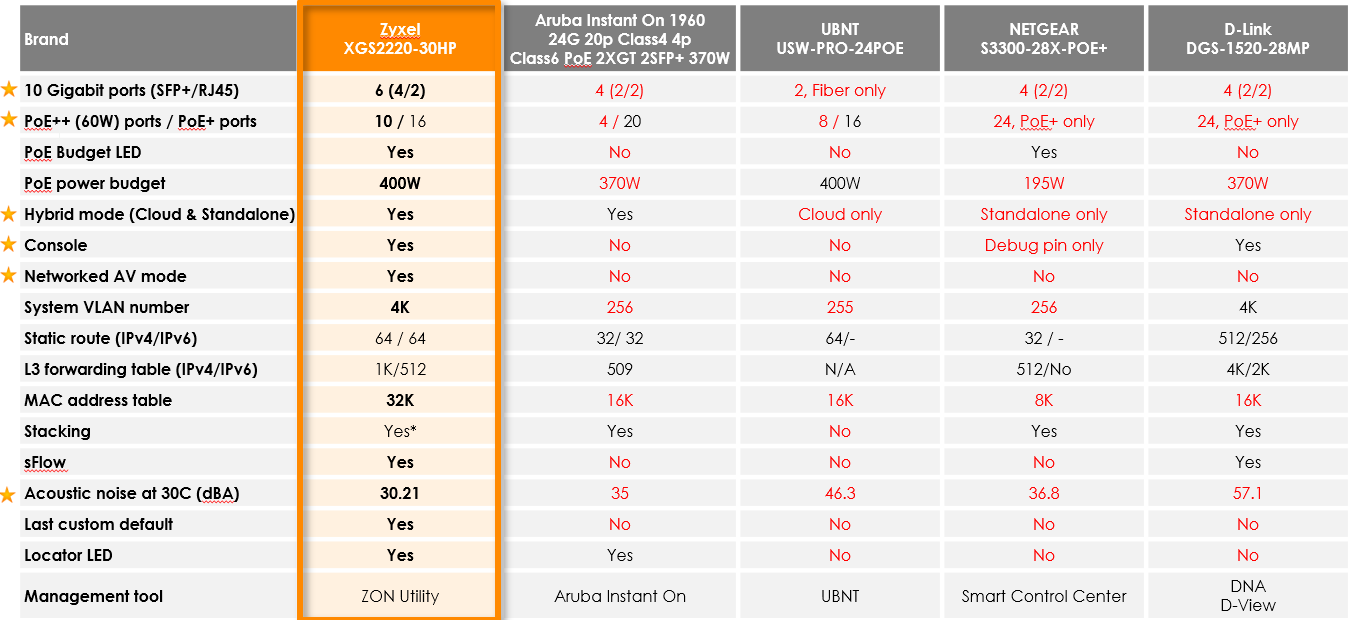

Başlıca Rakipler için XGS2220-30HP Karşılaştırma Matrisi

* Gelecekteki ürün yazılımı sürümünde

İlk Giriş/Sihirbaz

Anahtarın web arayüzüne bağlanmak için cihazın IP adresini bilmeniz gerekir.

Eğer bir DHCP sunucusu kullanıyorsanız.

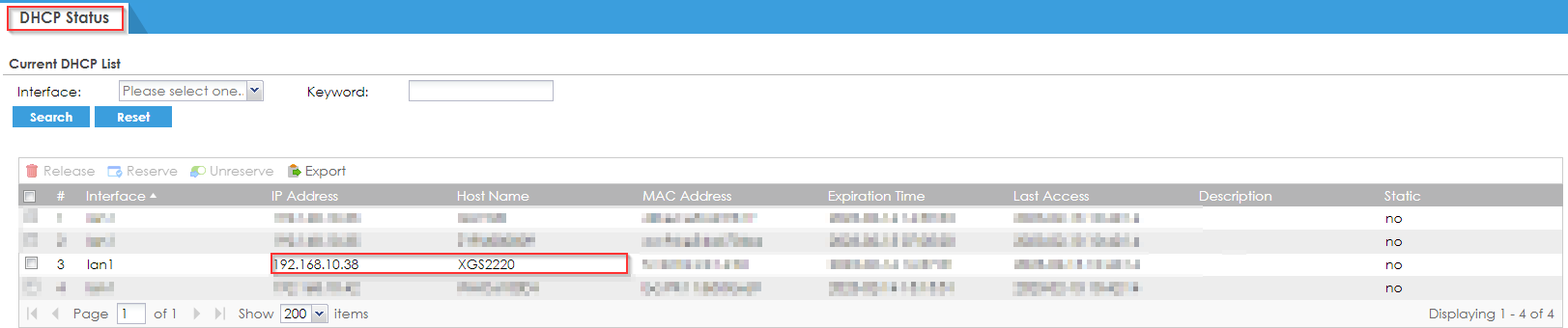

Anahtar otomatik olarak bir IP adresi alacaktır. IP adresini ZON yardımcı programımızla veya DHCP sunucunuzla kontrol ederek öğrenebilirsiniz.


Eğer bir DHCP sunucusu kullanmıyorsanız.

Switch-1 ve PC arasındaki bağlantıyı kurun (switch üzerindeki port 1'i kullanmanızı öneririz).

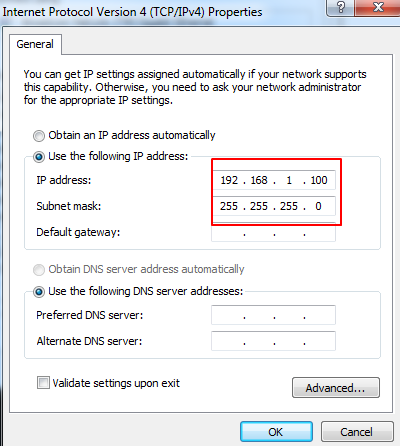

PC'nin IP adresini anahtarlarla aynı alt ağa ayarlayın. Örneğin, PC IP adresini 192.168.1.100 olarak ayarlayın

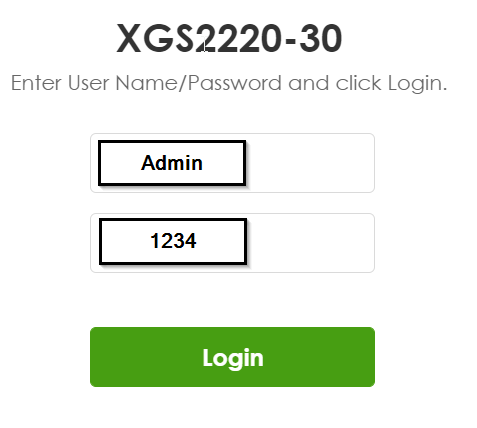

Bir tarayıcı açın (IE, Chrome, Safari, Firefox, vb....). http://192.168.1.1 web sitesine gidin (varsayılan yönetim IP adresi). "Kullanıcı adı: admin; şifre: 1234" girin ve oturum açın.

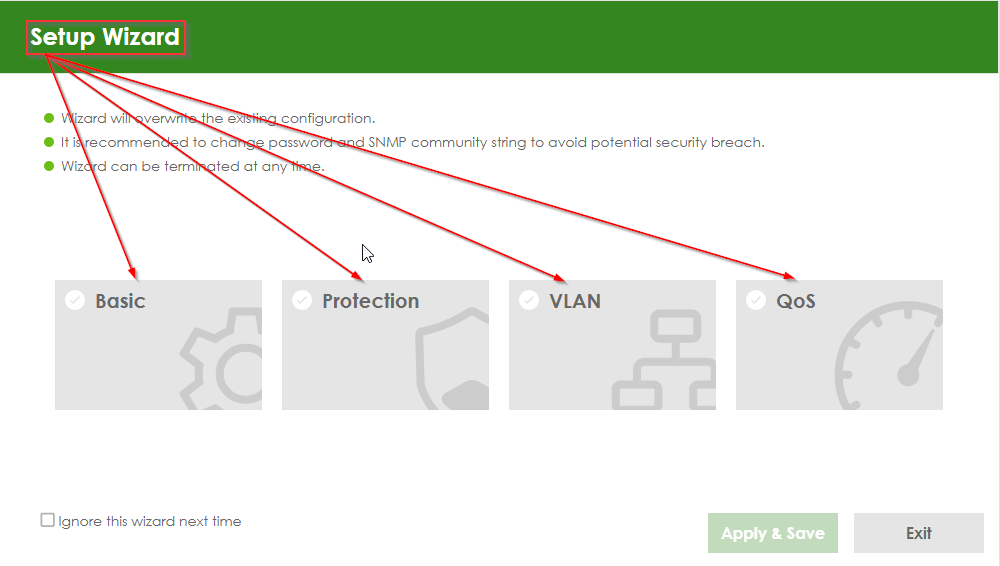

• Sihirbaz

  Kurulum Sihirbazı aşağıdaki bölümleri içerir:

1. Temel - Anahtar IP adresini, DNS sunucusunu, sistem parolasını, SNMP topluluğunu ve bağlantı toplamayı (trunking) yapılandırmak için.
2. Koruma - Switch ve portlarında döngü koruması ve yayın fırtınası kontrolünü etkinleştirmek için.
3. VLAN - statik bir VLAN oluşturmak, bağlantı noktalarını VLAN'a atamak ve bağlantı noktalarını giden çerçeveleri etiketleyecek veya etiketlemeyecek şekilde ayarlamak için.
4. QoS - QoS için bir parçanın IEEE 802.1p öncelik seviyesini belirlemek için.

Temel yapılandırma

IP/DNS'yi ayarlayın, şifrenizi, SNMP topluluğunu, bağlantı toplamayı ayarlayın ve tamamlanan sonuçları görüntüleyin.

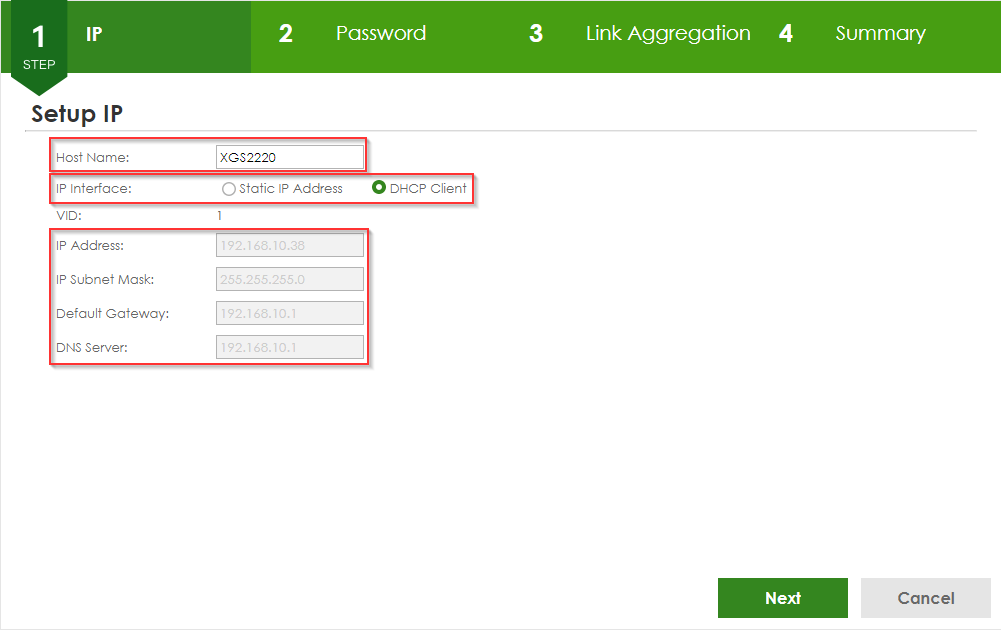

IP/DNS'nizi ayarlamak için.

Bu ekrana erişmek için Sihirbaz > Temel > Adım 1 IP öğesine tıklayın.
DHCP sunucunuzda bir IP adresi ayırmanızı ya da IP adresini manuel olarak belirlemenizi öneririz. Aksi takdirde ağ geçidinizin IP adresi değişebilir.

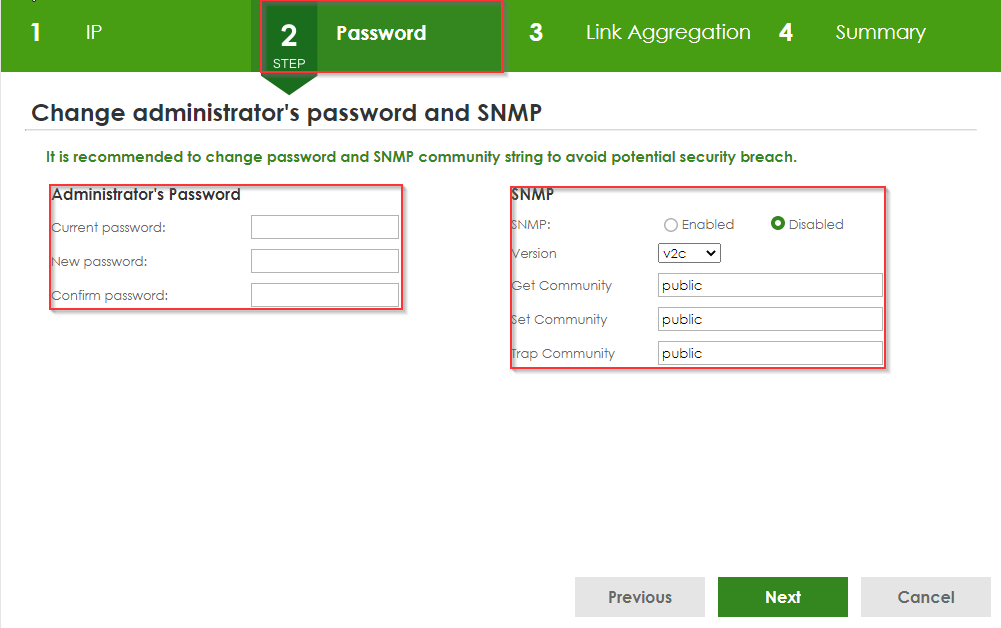

İleri'ye tıkladıktan sonra Parola ekranı görüntülenir

Şifre - güvenliği sağlamak için güçlü bir şifre belirlemenizi öneririz (Not: Bu ekrandaki herhangi bir alanın giriş dizesi [ ? ], [ | J. ('].["]. veya (,) içermemelidir. Parola alanlarında [ boşluk ] da kullanılamaz).

SNMP - Switch'in bir SNMP aracısı olarak hareket etmesine izin vermek için Etkin'i seçin. Bu, bir yönetici istasyonunun Switch'i ağ üzerinden yönetmesine ve izlemesine olanak tanır. Bu özelliği kapatmak için Disabled (Devre Dışı) seçeneğini seçin. Switch üzerindeki SNMP sürümü, SNMP yöneticisi üzerindeki sürümle eşleşmelidir (Not: SNMP sürüm 2c, SNMP sürüm 1 ile geriye dönük olarak uyumludur).

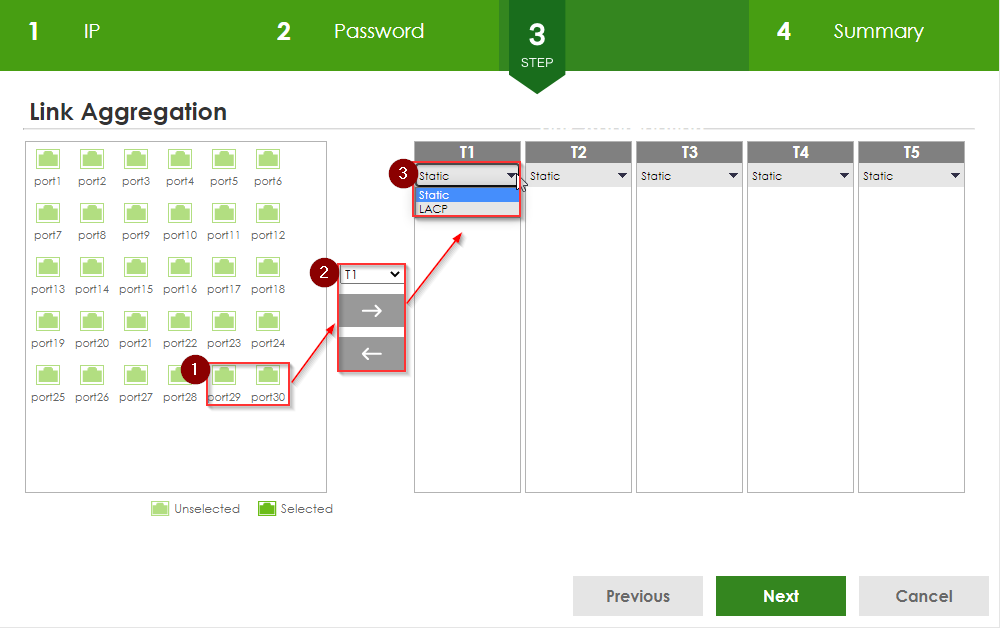

İleri'ye tıkladıktan sonra Link Aggregation ekranı görüntülenir
Birden fazla Aggregation etkin anahtarın birleştirilmesi gerekiyorsa, aşağıdaki ayarları yapın. Aksi takdirde, "İleri"ye tıklayın.

1. Link Aggregation için kullanmak istediğiniz portları belirtin.

2. Bir yerleşim grubu T1-T5 seçin.

3. Bağlantı noktaları LACP aracılığıyla bir trunk grubuna katılacak şekilde yapılandırılmışsa LACP'yi seçin

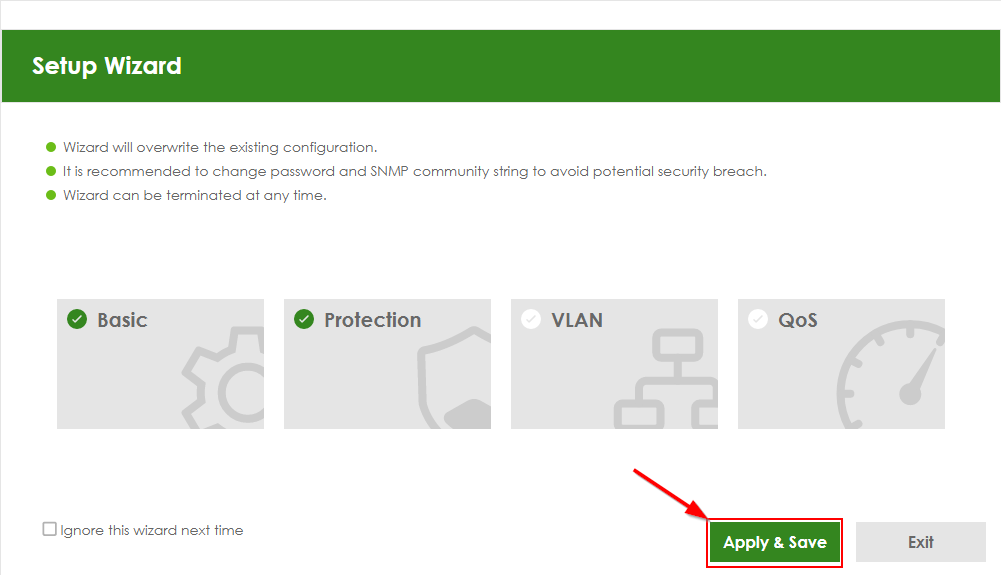

Değişikliklerinizin kaydedilmesi ve uygulanması için "Uygula ve Kaydet" seçeneğine tıklamayı unutmayın

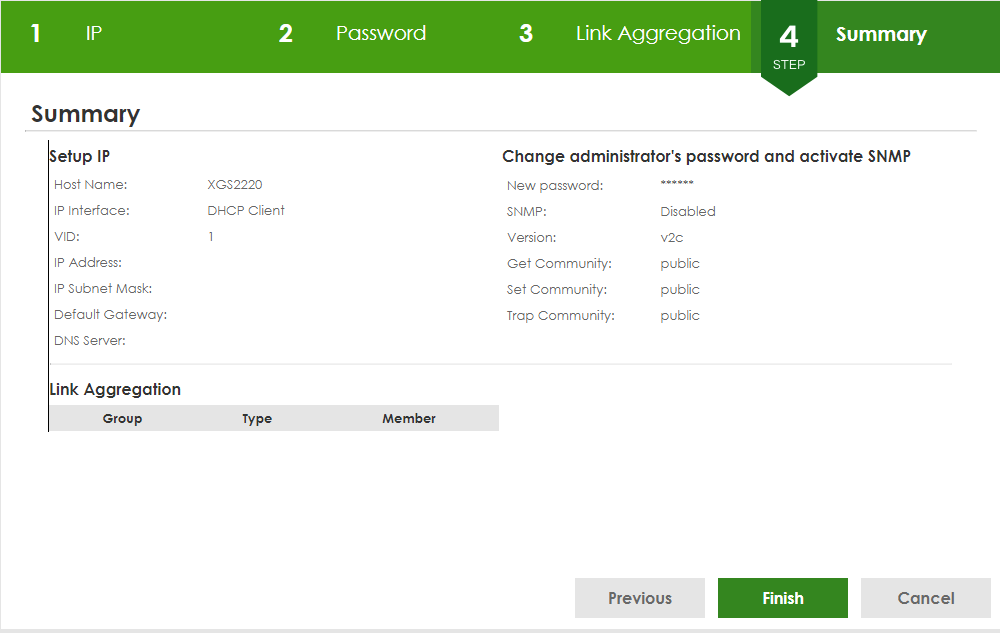

XGS2220 için temel yapılandırma tamamlanmıştır, "Bitir"e tıklayın

Koruma

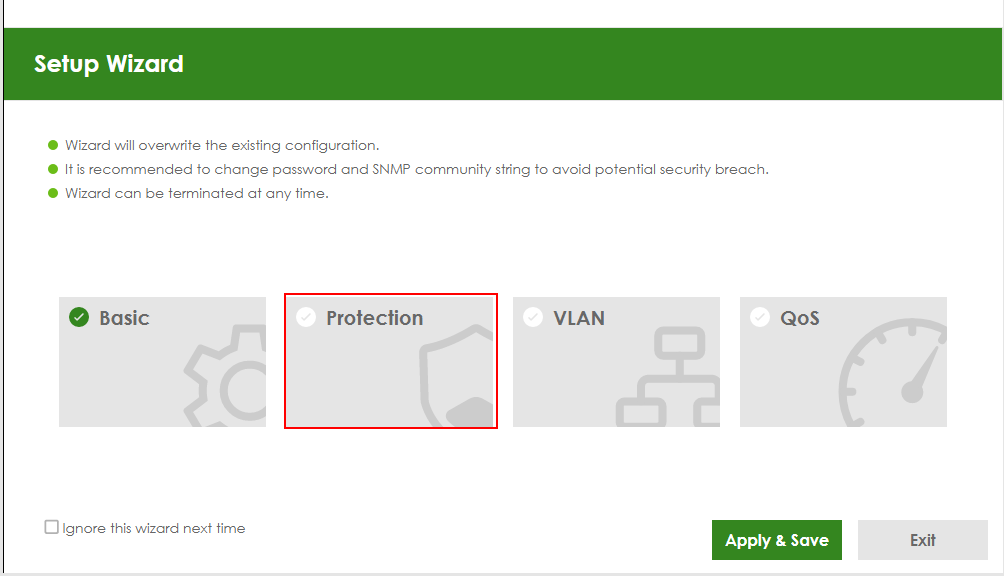

"Kurulum Sihirbazı" bölümüne gidin ve "Koruma"yı seçin. Cihazımız için temel güvenlik ayarlarını yapılandıracağız.

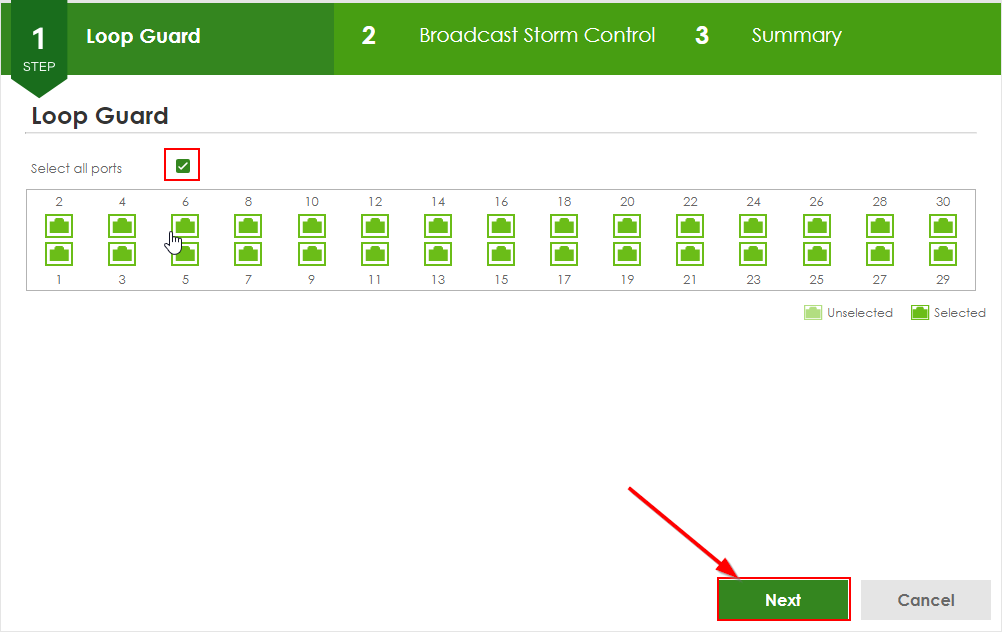

Döngü Koruması

Döngü, bir anahtardaki iki bağlantı noktası yanlışlıkla aynı kabloyla bağlandığında meydana gelir. Bu, yayın mesajlarının sürekli olarak anahtara geri döndüğü ve tekrar tekrar yayınlandığı bir yayın fırtınasına neden olur. Döngü durumunda olmayan bir anahtar, döngü durumunda olan bir anahtara bağlanırsa, döngü durumundaki anahtar diğer anahtarı etkileyecektir. Ağınızın ucundaki bu sorunu gidermek için Loop Guard kullanabilirsiniz. Loop Guard, anahtarınızın bir bağlantı noktasından gönderilen paketlerin anahtara geri döndüğünü tespit etmesi halinde bu bağlantı noktasını devre dışı bırakmasını sağlar. Spanning Tree Protocol (STP) ağınızın çekirdeğindeki döngüleri önleyebilirken, ağınızın ucunda meydana gelen döngüleri önleyemez.

Not: Döngü koruması genellikle anahtarla ilgili bir ağ sorunu olduğu durumlarda kullanılır.
döngü korumasının etkinleştirilmesi, sorun gidermeye ve aşırı ağ taşmasını önlemeye yardımcı olabilir

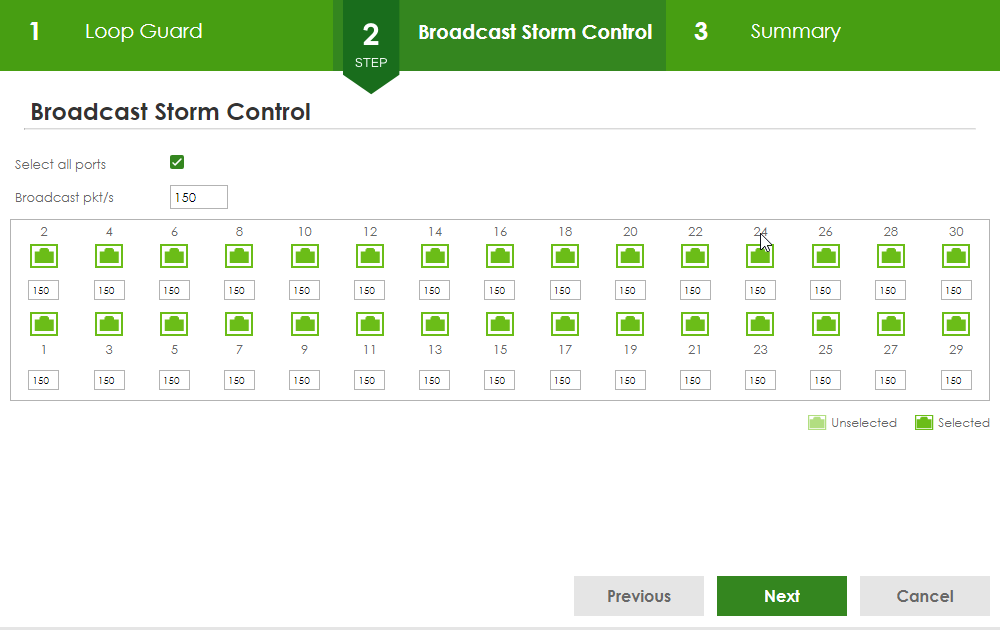

Yayın Fırtına Kontrolü

Yayın Fırtınası Kontrolü, ağdaki cihazlar tarafından gönderilen yayın mesajlarının neden olduğu aşırı ağ taşkınını önleyen bir özelliktir. Bu yayın mesajları DHCP isteklerini, "canlı" mesajlarını ve ağdaki cihazları gönderen hakkında bilgilendiren diğer bildirimleri içerebilir. Ağınızda yüksek gecikme ve paket kaybı yaşıyorsanız, Broadcast Storm Control'ü etkinleştirmek, anahtarın kabul edeceği ve ileteceği yayın paketlerinin sayısını sınırlayarak yardımcı olabilir. Bu, anahtarın bir kerede çok fazla paketle boğulmasını önler, bu da yayın paketlerinin düşmesine ve ağ performansının artmasına neden olabilir. Yayın Fırtına Kontrolünü yapılandırmak için, etkinleştirmek istediğiniz belirli bağlantı noktalarını seçebilirsiniz. Ayrıca saniyede izin verilen yayın paketi sayısına bir sınır da koyabilirsiniz. Küçük ve orta ölçekli bir ağda devre dışı bırakılması ya da saniyede 150 yayın paketi sınırının kullanılması önerilir. Seçimlerinizi yaptıktan sonra devam etmek için "İleri"ye tıklayın.

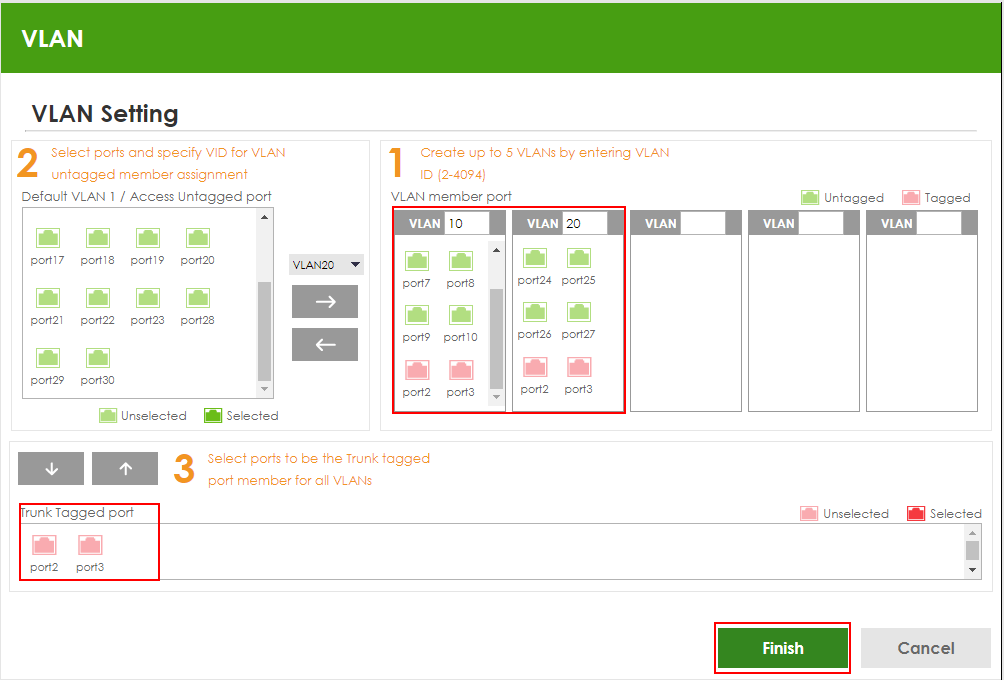

VLAN'ı Yapılandırın

İlk VLAN üye grubuna atamak istediğiniz bağlantı noktalarını seçin ve bu üye grubuna bir VLAN Kimliği atayın.

• "Seçili" olarak işaretlemek için bağlantı noktalarına tıklayın
• Bunları VLAN üye grubu "x"e taşımak için sağ oku kullanın
• Diğer trunk gruplarını seçmek için gri okların üzerindeki "VLAN10" açılır listesini kullanın (VLAN "x" 5-10)
• Tüm VLAN'lar için trunk etiketli portların üyesi olacak portları seçin. Ana bağlantı noktası, bir veya daha fazla VLAN'dan etiketli trafik taşıyabilen bir anahtar bağlantı noktasıdır.


Not: Bir bağlantı noktasına birden fazla etiketli üye atama esnekliğine sahip olduğunuzu, ancak bağlantı noktası başına yalnızca bir etiketsiz üye (varsayılan VLAN) atayabileceğinizi unutmayın. VLAN'lar hakkında daha fazla bilgi edinmek isterseniz bu makaleye başvurabilirsiniz.

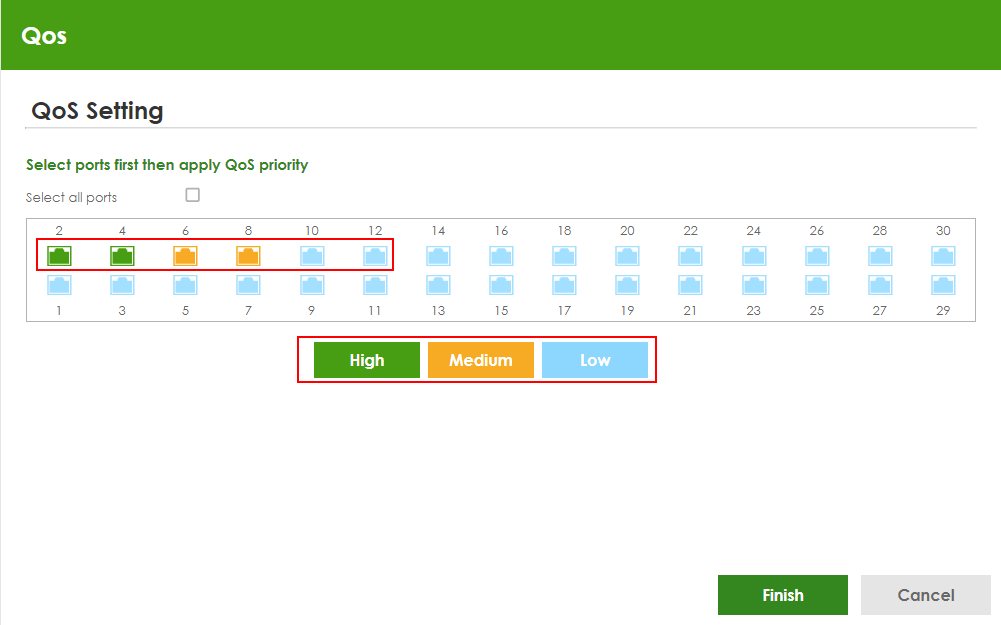

QoS Ayarı

düşük öncelik. İş ortamları için, misafirler için bağlantı noktaları trafik için düşük önceliğe sahip olmak isteyebilir, burada iş sunucuları ve diğer hayati BT ekipmanı yüksek öncelik isteyebilir.
