В тази статия е показано как да конфигурирате подреждането на вашите switch. Със стекирането на switch заедно можете да постигнете резервираност в мрежата за вашите сървъри и друго оборудване. Това също така показва как да конфигурирате резервен и главен switch, както и агрегиране на връзки за вашите switches. Включва както новия, така и стария графичен потребителски интерфейс.

Въведение в стекирането Switch

Примерът показва на администраторите как да конфигурират стекиран switch, за да осигурят висока наличност на сървърите. В този пример подреждаме Switch-1 и Switch-2 в един логически switch. Чрез подреждането на switch заедно, дори ако един switch излезе от строя, клиентите все още могат да достигнат до сървъра. Това осигурява висока наличност на сървърите. Този пример инструктира администраторите да изключат всички връзки, преди да конфигурират switches, за да се избегнат всякакви прекъсвания на мрежата, причинени от бури с излъчване.

Конфигуриране на подреждане за Switch 1 и 2

Забележка: Всички мрежови IP адреси и маски на подмрежата са използвани като примери в тази статия. Моля, заменете ги с вашите действителни мрежови IP адреси и маски на подмрежата. Този пример е тестван с XGS3800-28 (версия на фърмуера: V4.80) и GS2220-50HP (версия на фърмуера: V4.80).

Настройка на Switch-1

Влезте в уеб графичния потребителски интерфейс и отидете в Меню > Система > Подреждане > Настройка на подреждане. Въведете системния приоритет (Колкото по-голямо е числото, толкова по-висок е приоритетът да се превърне в главен) и щракнете върху "Apply" (Приложи). Включете настройката Active (Активен) и щракнете върху "Apply" (Приложи).

Switch-1 ще се рестартира.

Настройка на Switch-2

Влезте в уеб графичния потребителски интерфейс и отидете в менюто > System (Система) > Stacking (Подреждане) > Stacking Setup (Настройка на подреждане). Въведете приоритета на системата (Колкото по-голямо е числото, толкова по-висок е приоритетът да стане главен) и щракнете върху "Apply" (Приложи). Включете настройката Active (Активен) и щракнете върху "Apply" (Приложи).

Switch-2 ще се рестартира.

Свържете Switch-1 и Switch-2 заедно на порт 28, като използвате 10-гигабитов приемо-предавател.

Switch-1 и Switch-2 се превръщат в подреден switch.

Светодиодът Stack ID (Идентификатор на стека) на предния панел на switches трябва да показва "1" и "2".
Забележка: В този пример задаваме приоритет на Switch-1 по-висок от този на Switch-2. Следователно Switch-1 ще стане Master.
Забележка: Последните четири порта обикновено са запазени за канали за подреждане, когато switch е в режим на подреждане. Това са портове 25, 26, 27 и 28 за XS3800-28 switch. Ако използвате други модели с възможност за подреждане, моля, направете справка в ръководството за потребителя, за да потвърдите портовете, използвани за подреждане.

Не забравяйте да запазите конфигурацията.

Конфигуриране на Link Aggregation на стекиран switch

Свържете се към стекирания switch и конфигурирайте Link Aggregation

Влезте в уеб графичния потребителски интерфейс и отидете в Menu (Меню) > Port (Порт) > Link Aggregation (Агрегация на връзката) > Link Aggregation Setting (Настройка на агрегация на връзката). Активни са T1 и T2. Изберете SLOT 1 и задайте Group of port 1/1 and 1/2 (Група на портове 1/1 и 1/2) съответно като T1 и T2.

Натиснете "Apply".

Изберете SLOT 2 и задайте групата на портове 2/1 и 2/2 съответно като T1 и T2. Щракнете върху "Apply".

Задайте протокола за управление

Отидете в Menu (Меню) > Port (Порт) > Link Aggregation (Обединяване на връзки) > Link Aggregation Control Protocol (Протокол за управление на обединяването на връзки). Поставете отметка в квадратчето "Active" (Активен), както и за T1 и T2.

Конфигуриране на Link Aggregation на Switch-3

1 Отидете в менюто > Port (Порт) > Link Aggregation (Агрегация на връзката) > Link Aggregation setting (Настройка на агрегация на връзката). (Ако използвате фърмуер V4.70, отидете на Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Поставете отметка в полето Active (Активен) за T1 и изберете портове 1 и 2 като Group T1 (Група T1).

Натиснете "Apply" (Приложи).

3 Отидете в Меню > Порт > Агрегация на връзката > Протокол за управление на агрегацията на връзката. (Ако използвате фърмуер V4.70, отидете на Menu > Advanced Application (Разширено приложение) > Link Aggregation (Агрегация на връзките) > Link Aggregation Setting (Настройки за агрегация на връзките) >LACP).

Поставете отметка в квадратчето "Active" (Активен), както и за T1.

Тестване на резултата

1 Конфигурирайте Link Aggegation между двете мрежови карти на сървъра и свържете тези портове към портове 1/2 и 2/2 на подредения switch.

2 Използвайте компютър, за да пингнете сървъра (192.168.1.40). След като няколко пъти изпратите пинг, опитайте да изключите Switch-1 (Master down). Пингът ще покаже "timed out" няколко пъти и след това пингът ще бъде успешен отново, когато Switch-2 (Backup) стане новият Master.

Какво може да се обърка

1. Портовете за подреждане обикновено са последните 2 порта на switch. Ако свържете двата switch, използвайки порт, който не е за подреждане, ще установите, че двата switch няма да образуват система за подреждане.
2. Не забравяйте да запазите конфигурацията, преди да направите теста. Ако забравите да запазите конфигурацията, след рестартиране всички конфигурации ще бъдат загубени. Следователно обединяването на връзките ще изчезне.

Конфигуриране на подреждането чрез стария уеб графичен интерфейс

Конфигуриране на Switch-1 и Switch-2 за подреждане в стекове

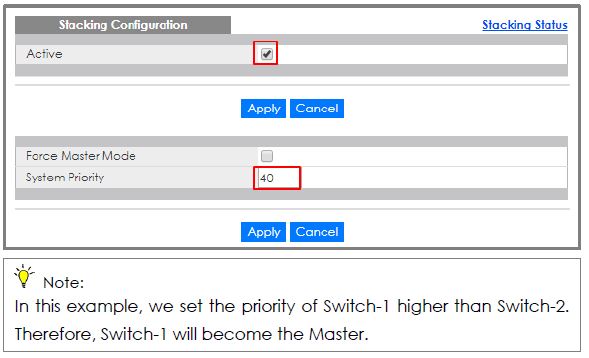

1. Конфигуриране на Switch-1: Влезте в уеб графичния потребителски интерфейс и отидете в менюто > Basic Setting (Основни настройки) > Stacking (Подреждане) > Configuration (Конфигуриране). Въведете системния приоритет (Колкото по-високо е числото, толкова по-висок е приоритетът да се превърне в главен) и щракнете върху "Apply" (Приложи). Поставете отметка на "Active" (Активен) и щракнете върху "Apply" (Приложи). Switch-1 ще се рестартира.


2. Настройка на Switch-2: Влезте в уеб графичния потребителски интерфейс и отидете в Menu (Меню) > Basic Setting (Основни настройки) > Stacking (Подреждане) > Configuration (Конфигуриране). Въведете приоритета на системата (Колкото по-голямо е числото, толкова по-висок е приоритетът да стане главен) и щракнете върху "Apply" (Приложи). Поставете отметка на "Active" (Активен) и щракнете върху "Apply" (Приложи). Switch-2 ще се рестартира.



3. Свържете Switch-1 и Switch-2 заедно на порт 32, като използвате 10-гигабитов приемо-предавател



4. Switch-1 и Switch-2 се превръщат в стек Светодиодът Stack ID на предния панел на switches трябва да показва "1" и "2".

5. Не забравяйте да запазите конфигурацията

Конфигуриране на Link Aggregation на стекиран switch

1. Свържете се с подредения switch. Влезте в уеб графичния потребителски интерфейс и отидете в менюто > Advanced Application (Разширено приложение) > Link Aggregation (Агрегация на връзки) > Link Aggregation Setting (Настройка на агрегация на връзки). Активен T1 и Изберете SLOT 1 и задайте Групата на порт 1/1 и 1/2 като T1 и T2, съответно. Натиснете "Apply". Изберете SLOT 2 и задайте групата на портове 2/1 и 2/2 съответно като T1 и T2. Щракнете върху "Apply".



2. Отидете в Menu (Меню) > Advanced Application (Разширено приложение) > Link Aggregation (Обединяване на връзки) > Link Aggregation Setting (Настройки за обединяване на връзки) >LACP. Поставете отметка в квадратчето "Active" (Активен), както и за T1 и T2.



Конфигуриране на Link Aggregation на Switch-3

1. Отидете в Menu (Меню) > Advanced Application (Разширено приложение) > Link Aggregation (Агрегация на връзките) > Link Aggregation Setting (Настройка на агрегация на връзките). Поставете отметка в квадратчето Active (Активен) за T1 и изберете портове 1 и 2 като Group (Група) Кликнете върху "Apply" (Приложи).



2. Отидете в Menu (Меню) > Advanced Application (Разширено приложение) > Link Aggregation (Агрегация на връзките) > Link Aggregation Setting (Настройка на агрегация на връзките) >LACP. Поставете отметка в квадратчето "Active" (Активен) и щракнете върху "Apply" (Приложи).



Тестване на резултата

1. Конфигурирайте Link Aggegation между двете мрежови карти на сървъра и свържете тези портове към портове 1/2 и 2/2 на подредения switch.

2. Използвайте компютър, за да пингнете сървъра (192.168.1.40). След като няколко пъти изпратите пинг, опитайте да изключите Switch-1 (Master down). Пингът ще покаже "timed out" няколко пъти и след това пингът ще бъде успешен отново, когато Switch-2 (Backup) стане новият Master.



Какво може да се обърка

• Портовете за подреждане обикновено са последните 2 порта на Ако свържете двата switches с помощта на порт, който не е за подреждане, ще установите, че двата switches няма да образуват система за подреждане.

• Не забравяйте да запазите конфигурацията, преди да направите Ако забравите да запазите конфигурацията, след рестартиране всички конфигурации ще бъдат загубени. Следователно обединяването на връзки ще изчезне.
