VLAN върху WDS (безжична разпределителна система) - Безжичен мост

Това ръководство стъпка по стъпка показва как да конфигурирате VLAN върху WDS (безжична разпределителна система). При използване на безжичен мост искаме да гарантираме, че всички VLAN-и също са достъпни през WDS връзката.

Сценарий

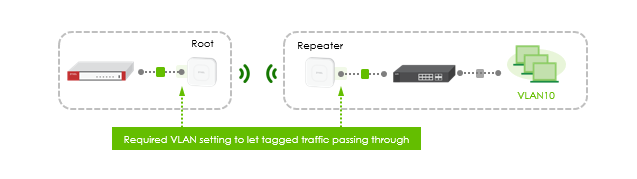

Когато две физически локации трябва да се свържат на голямо разстояние, може да е по-евтино да ги свържем безжично, отколкото с Ethernet кабели. Например, главният офис иска да създаде точка до точка мост към клоновия офис. Също така VLAN-ите от главния офис трябва да са достъпни в клоновия офис.

Какво ви е необходимо?

- AP-та, поддържащи безжичен мост, например WAC

- VLAN способен суич

Съдържание

1. Конфигуриране на AP-тата в самостоятелен режим

2. Втори AP

3. Конфигурация на канал

4. Информация за WDS връзката

5. Създаване на VLAN-ите

6. Проверка на резултатите

1. Конфигуриране на AP-тата в самостоятелен режим

Конфигурирайте AP-тата в самостоятелен режим. По подразбиране използвайте https://192.168.1.2 или използвайте нашите полезни инструменти като ZON или ZAC.

Навигирайте до

Configuration > Wireless > AP Management

Настройте първия AP като root AP и кликнете "Apply".

2. Втори AP

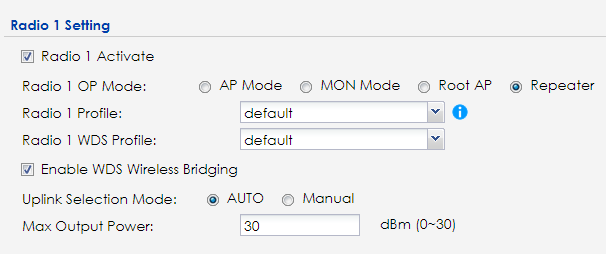

Изберете втория си AP като ретранслатор и активирайте "WDS Wireless Bridging".

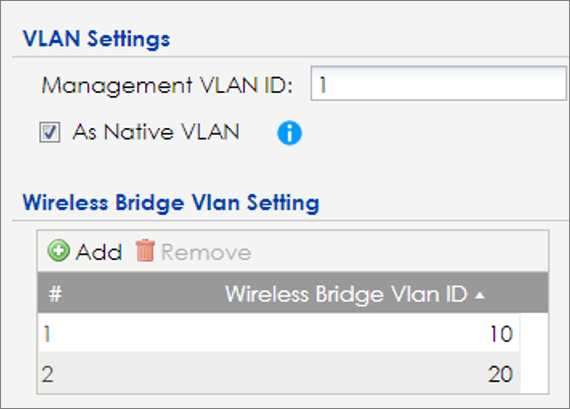

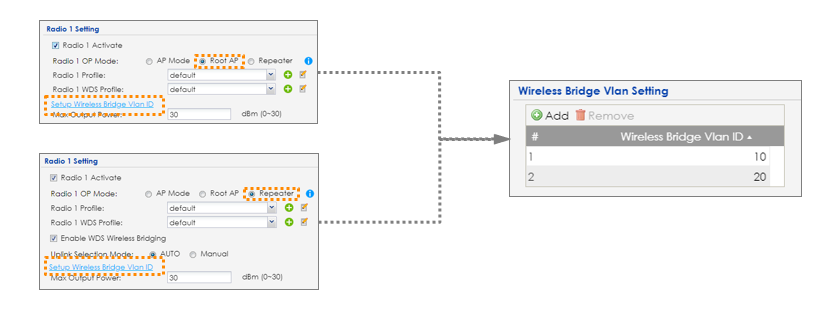

След това можете директно да използвате новодобавените хипервръзки за създаване на необходимите VLAN настройки:

->WDS Профил

под Configuration > Object > WDS Profile, може да бъде конфигуриран. Тук могат да се зададат WDS SSID и предварително споделения ключ. WDS SSID ще бъде скрит.

3. Конфигурация на канал

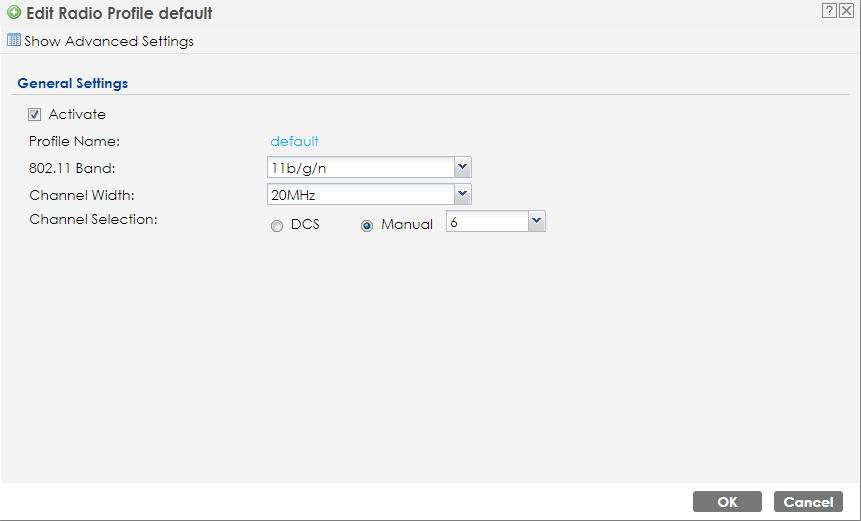

Уверете се, че AP-тата не сменят каналите си, като ги конфигурирате ръчно, отидете на

Configuration > Object > AP Profile > Radio

редактирайте радиото (2.4 G или 5 G) и на двата AP-та да бъде еднакво. Проверете след редакцията радиото, което се използва за изграждане на безжичния мост.

- маркирайте "manual" и изберете желания канал

4. Информация за WDS връзката

Отидете на

Monitor > WDS Link Info

Тук можете да проверите дали WDS връзката работи. Ако връзката е активна, тя трябва да изглежда така:

5. Създаване на VLAN-ите

Сега, след като приключихте с това, е време да създадете VLAN-ите.

 Отидете на:

Configuration > Network > VLAN

Добавете VLAN-и според нуждите.

Забележка: Не забравяйте да създадете и добавите и двата AP-та към VLAN-ите

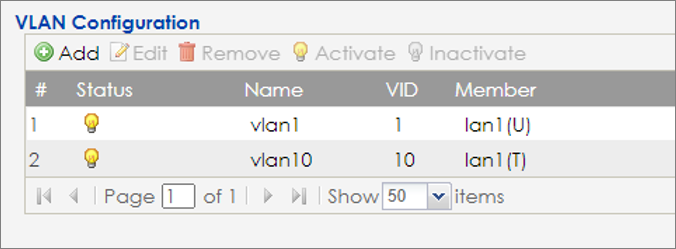

Пример за създаване на VLAN:

Следващите статии показват как да...

конфигурирате VLAN на устройство USG

конфигурирате VLAN в Ethernet суичове

6. Проверка на резултатите

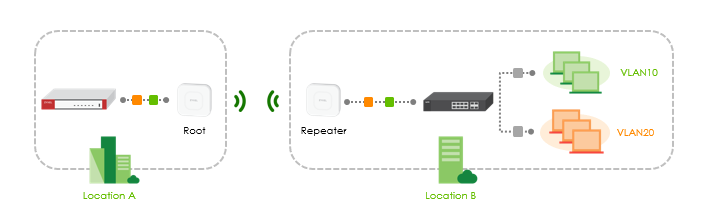

Сега свържете клиент към суича, който е само с ретранслаторния AP. Трябва да имате достъп до интернет от другата страна или да пингвате устройства от другата страна. Клиентите трябва да получат IP адрес според конфигурацията, която сте направили.
