Как да конфигурираме Smart Mesh в Nebula - Настройка, наблюдение и отстраняване на неизправности

В тази статия е показано как да конфигурирате Smart Mesh в Nebula, как да свързвате WiFi с LAN с помощта на Wireless Bridge и какви подобрения са направени в мрежовата система Nebula. Показани са също поддържаните модели, mesh downlink, посочете mesh AP, Mesh Failover, как да проверите силата на сигнала на вашата mesh система, нестабилна mesh и ако mesh не се свързва.

Моля, обърнете внимание: Тази статия обхваща функцията Smart Mesh, а не Wireless Bridge. Въпреки че и двете технологии служат за подобни цели, те се основават на различни принципи. Ако търсите информация за Wireless Bridge, моля, вижте връзките по-долу. Можете също така да разгледате нашите виртуални лаборатории, за да видите двете технологии в действие и да разберете по-добре разликите между тях.

• Как да настроите безжичен мост в Nebula - конфигурация на коренна и повторна точка за достъп
• Мрежова топология за SMB офис, базирана на Nebula, с резервно копие на WAN и безжичен мост
• Конфигурация на SMB/домашен офис със защитна стена, комутатор и Smart Mesh

Smart Mesh и Wireless Bridge са коренно различни технологии:

• Smart Mesh е самоорганизираща се безжична мрежа, в която една точка за достъп (коренната точка AP) е свързана с мрежата, а други точки AP (повторители) се свързват с нея чрез WiFi. Мрежата може автоматично да се адаптира при промяна на условията.

• Безжичен мост е връзка от точка до точка или от точка до много точки между две или повече AP, която се използва за свързване на отделни мрежови сегменти без кабели. Обикновено тя разчита на статична конфигурация.

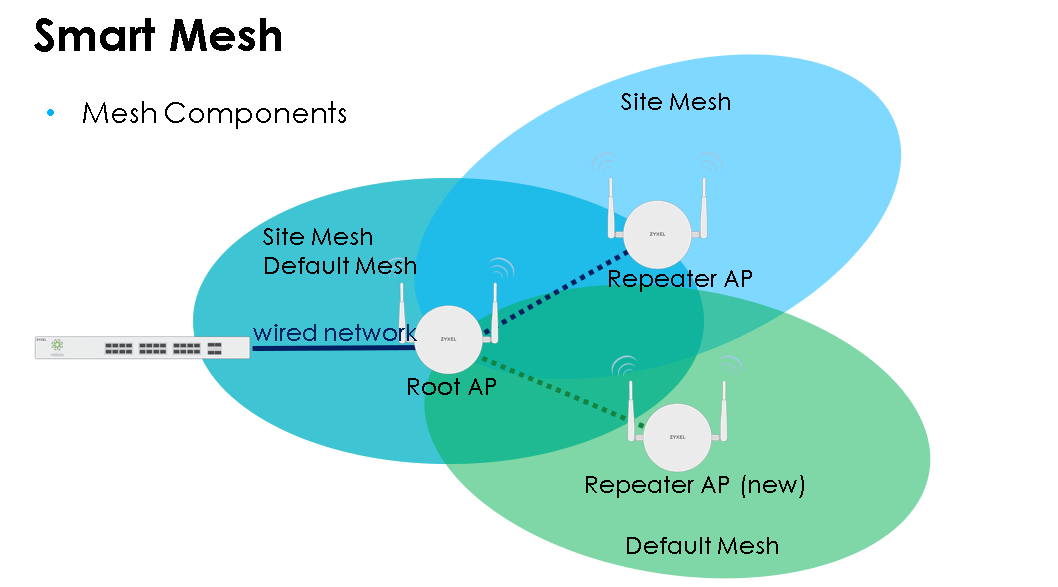

Технология Smart Mesh - прост преглед

Smart Mesh работи, като задава една основна точка за достъп (наречена "основна точка за достъп") с кабелна връзка към вашата мрежа. Другите точки за достъп (наречени "повторители") се свързват към основната точка за достъп, като използват WiFi.

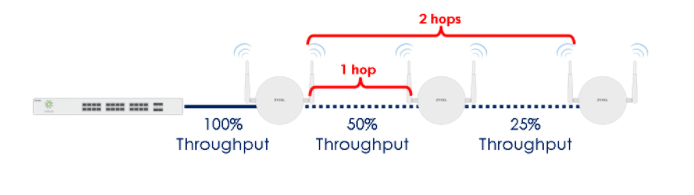

Можете да изградите мрежа с няколко безжични скока, но за най-добра скорост и стабилност предлагаме да поставите всички точки за достъп достатъчно близо до основната точка за достъп, за да избегнете твърде много скокове. Всеки допълнителен скок може да намали скоростта с до 50 %.

Повторителните AP създават безжичен мост към коренния AP и споделят едно и също WiFi име (SSID). Можете да имате и повече от едно коренно AP, в зависимост от настройките. В повечето случаи едната WiFi лента (например 5 GHz) се използва за мрежовата връзка, а другата (например 2,4 GHz) се използва за свързаните устройства.

Неща, които трябва да се вземат предвид

• Създаване на мрежа през множество безжични скокове (без ограничение)
• Препоръчителни безжични скокове: по-малко от 2 скока от кабелната мрежа
• Практическо правило: цялата мрежа се намалява наполовина на всеки безжичен скок

Изграждане на mesh мрежа, интелигентната мрежа обикновено се изгражда първо чрез 5G и ако сигналът не е достатъчно добър, се преминава към 2,4G връзка.

Забравете ограниченията на кабелите - започнете своята интелигентна мрежова инсталация днес!

Конфигуриране на Smart Mesh

За да настроите Smart Mesh, трябва да имате две съвместими със Smart Mesh точки за достъп, свързани към един и същи сайт.

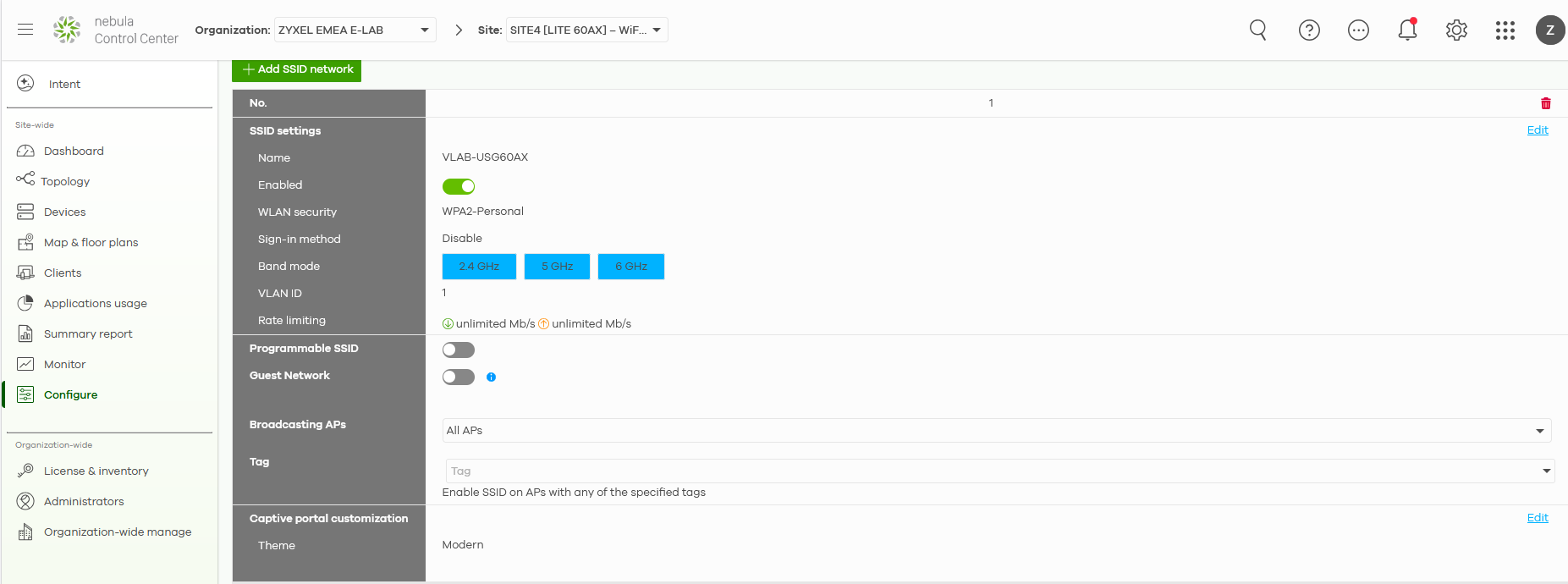

• Първо, настройте SSID профилите според вашите предпочитания, като използвате:

Site-wide > Configure > SSID Settings

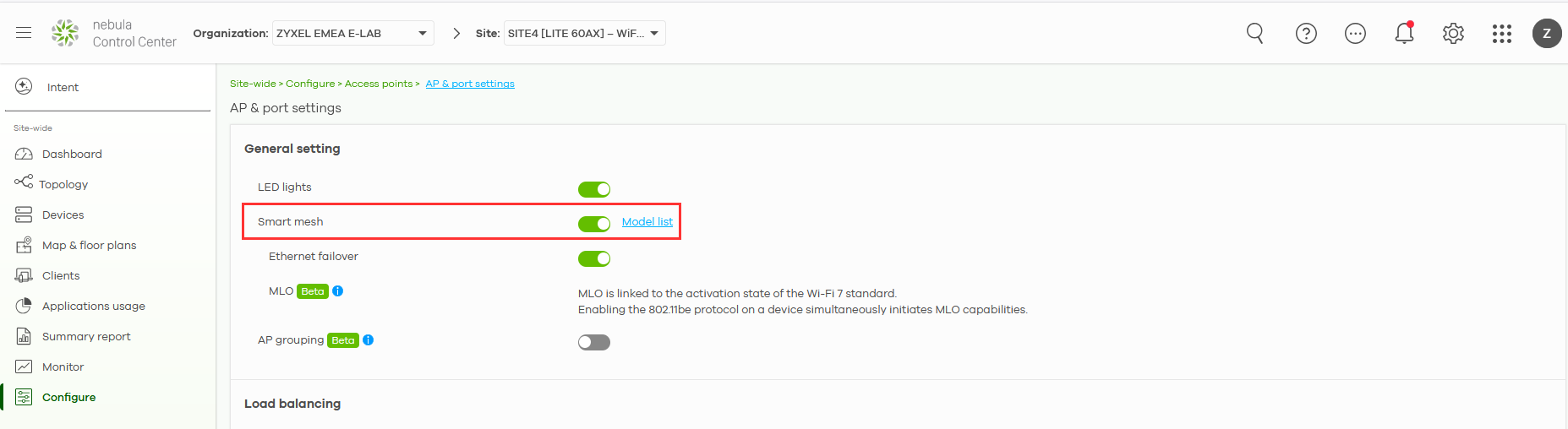

• След това се уверете, че сте включили плъзгача "Smart Mesh":

Site-wide > Configure > Access Point > AP & port settings

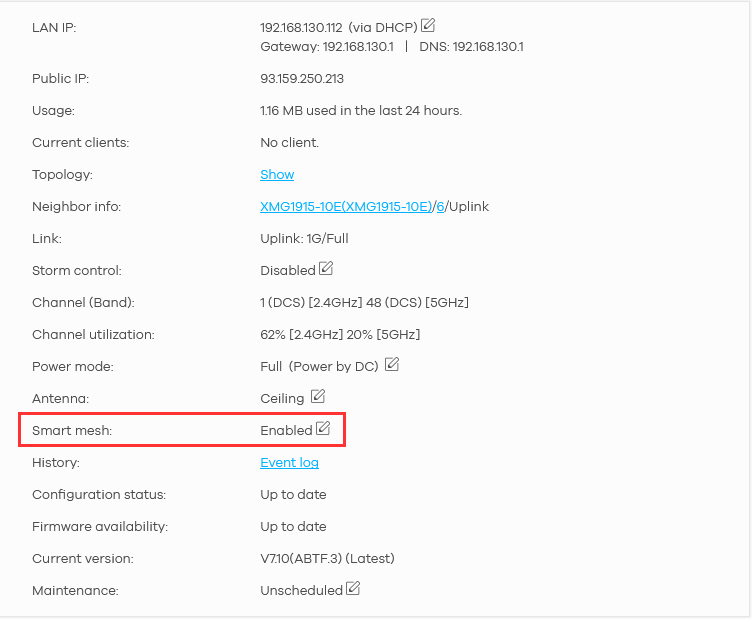

• След това се уверете, че функцията Smart Mesh е активирана на всяко устройство.

Site-wide > Device -> Access Points > "Select Access point"

Настройване на Smart Mesh

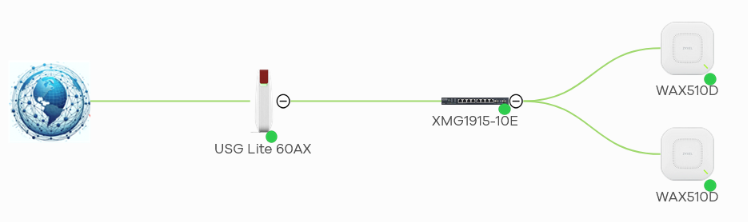

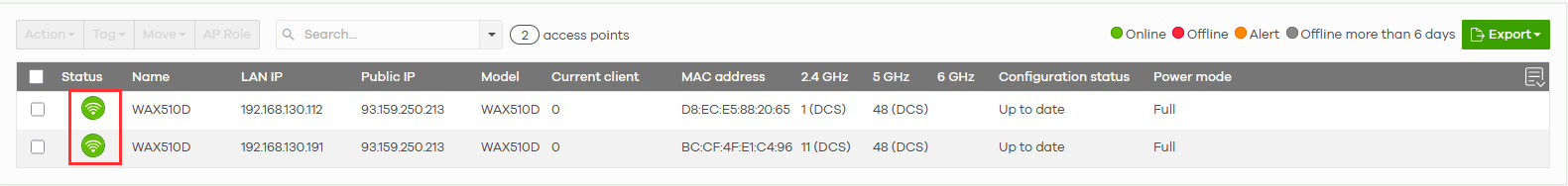

• Уверете се, че и двете устройства са онлайн - това им позволява да получат конфигурацията от Nebula.

Забележка: След като направите "някакви промени" в настройките, моля, изчакайте приблизително 7-10 минути, за да може точката за достъп да получи пълната конфигурация от Центъра за управление Nebula (NCC).

След като активирате функцията Smart Mesh и потвърдите, че двете точки за достъп са свързани и са онлайн, изключете точката за достъп Repeater от захранването и мрежовите кабели. След това го преместете на желаното място и го свържете само към захранването.

Важно: Ако Repeater AP е разположен твърде далеч от Root AP, може да не успее да се свърже.
За да избегнете това, препоръчваме първо да поставите Repeater AP във видим обхват на Root AP, за да потвърдите, че може да установи безжична връзка. След като мрежовата връзка заработи, можете да опитате да го преместите на крайното място.

Изчакайте да се установи мрежова връзка
Мрежовата връзка ще бъде създадена автоматично.
Моля, изчакайте до 15 минути, за да може повторният AP да се върне онлайн чрез мрежовата връзка.

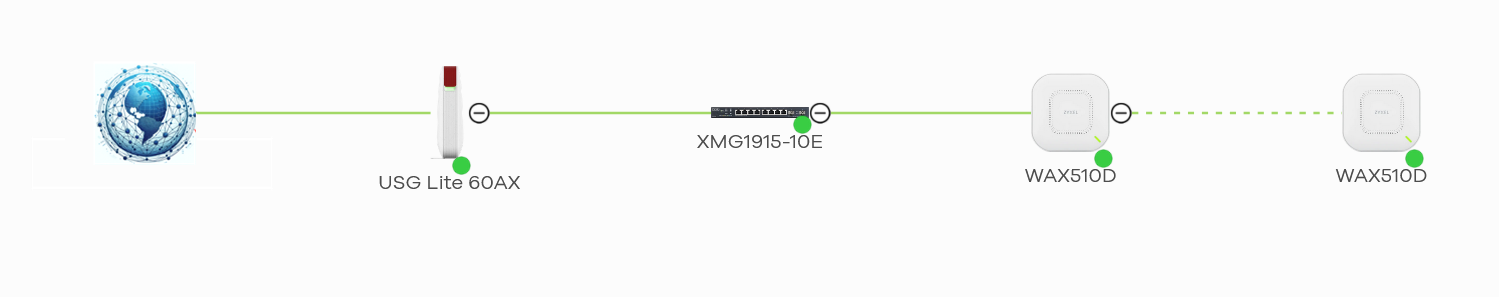

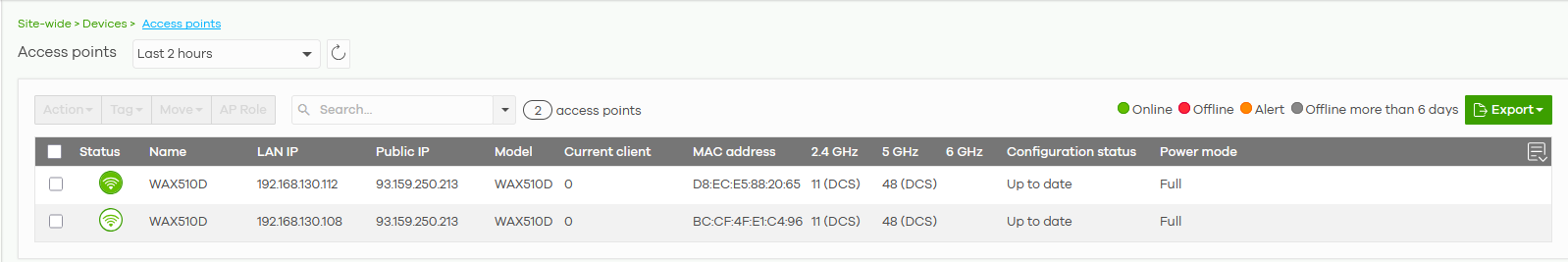

Проверка - Успешно свързване

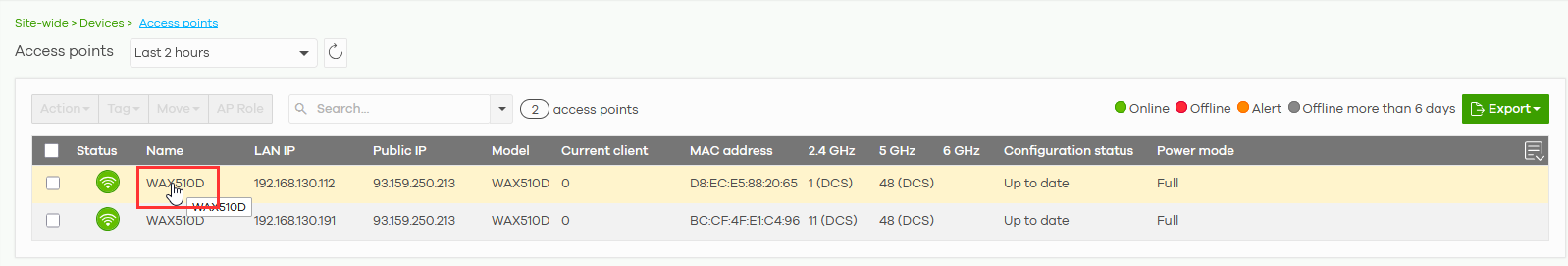

Устройствата трябва да се показват онлайн и с различни символи:

символът с куха зелена форма показва, че съответното AP работи като repeater AP, а цветният символ показва, че AP работи като root AP.

Усъвършенствания на Smart-Mesh

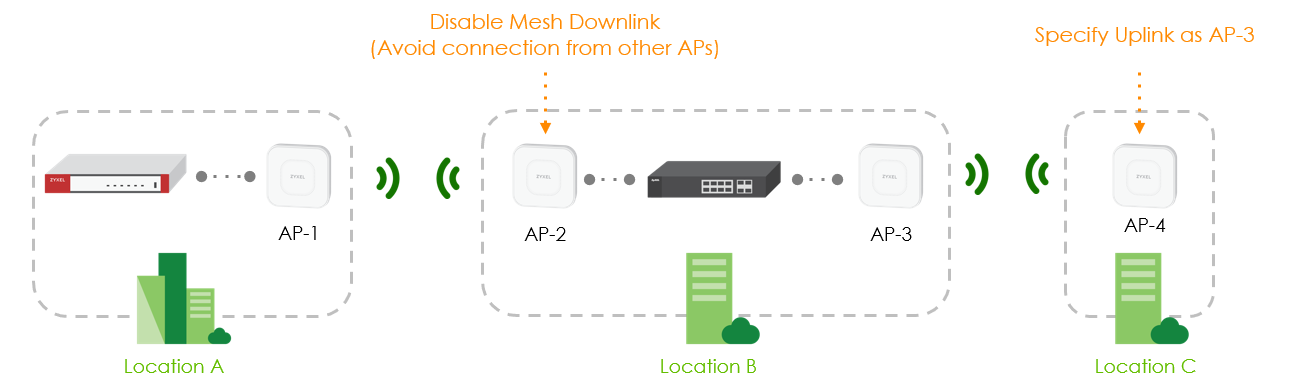

Деактивиране на Mesh Downlink

От версия 6.30 на фърмуера вече можем да деактивираме Smart-Mesh Downlink на повторителните AP, за да избегнем други Mesh AP да изсмукват честотна лента.

Активирането на Downlink на AP-2 означава, че AP-4 не може да работи в мрежа с AP-2.

За да деактивирате Downlink, отидете на:

Site-wide > Devices > Access Point > "Specific AP"

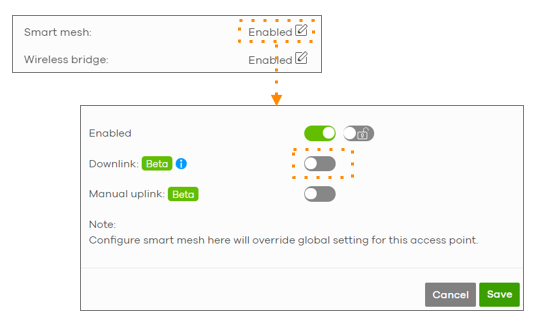

След това редактирайте Smart-Mesh и деактивирайте Downlink.

Моля, обърнете внимание, че AP все още ще функционира като Mesh AP.

Определяне на AP с възходяща връзка

Сега можем да посочим коя AP трябва да се използва като основна Uplink.

За да направите това, отидете на:

Site-wide > Devices > Access Point > "Specific AP"

След това редактирайте Smart-Mesh и изберете главния основен AP за този ретранслатор AP.

Отказ в Smart-Mesh

Тази функция зависи от това дали сте избрали конкретен основен AP за този повторен AP (вж. точка 8 по-горе).

Когато повторителният AP не успее да се свърже с определения основен AP, той ще се свърже с други налични AP, за да поддържа интернет връзката.

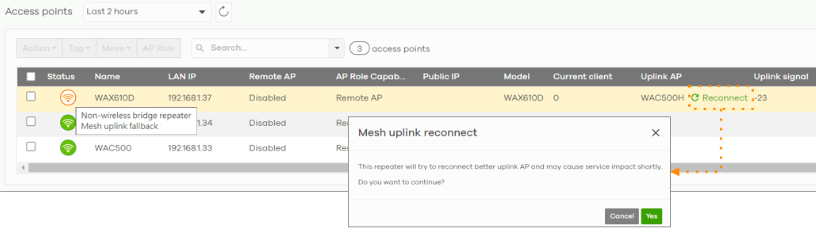

Състоянието на грешка ще бъде показано в списъка на AP:

Site-wide > Devices > Access Point > "Specific AP"

Администраторът може ръчно да задейства повторно свързване от списъка със състоянието на AP.
