Безжична връзка - Конфигуриране на безжичен мост (WDS) с VLAN

Имате още въпроси? Подаване на заявка

Важно известие:
Уважаеми клиенти, моля, имайте предвид, че използваме машинен превод, за да предоставяме статии на вашия местен език. Възможно е не всички текстове да бъдат преведени точно. Ако има въпроси или несъответствия относно точността на информацията в преведената версия, моля, прегледайте оригиналната статия тук: Оригинална версия

Корпорация, която притежава филиал в близост до централата, се нуждае от мостово свързване на трафика в офиса без използване на мрежови кабели, като за мостово свързване на трафика може да се използва WDS мост, както и да се използват VLAN (до 8 VLAN). Този документ демонстрира използването на радио 1, конфигурирано с WDS.

1. Сценарий и топология

2. Конфигурация

3. Резултат от теста

4. Забележка:

1. Сценарий и топология
Клонов офис получава интернет от централата чрез безжичен мост. Предполагаме, че две AP са в управляваната VLAN с VID 22. Те изграждат безжичния мост с 2.4G радио. Филиалът предоставя кабелната мрежа с VLAN 10, 20 и 30 за различни групи потребители.


2. Конфигуриране
Конфигуриране на WDS профил

1.Root и Repeater APs трябва да използват един и същ WDS профил, за да се свържат помежду си.
*Моля,добавете един и същ WDS профил в Root и Repeater APs.
Отидете на CONFIGURATION > Object > WDS Profile > WDS > Add

Конфигуриране на радиопрофил

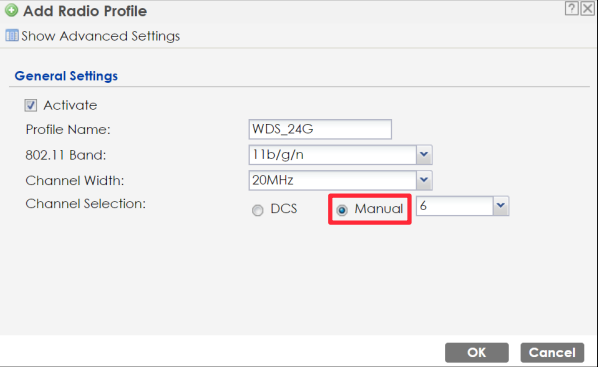

2.Изберете най-добрия канал и го фиксирайте. Root и Repeater APs трябва да
прехвърлят данните с един и същ канал.
*Прибавете един и същ радиопрофил в Root и Repeater APs.
Отидете на CONFIGURATION > Object > AP Profile > Radio > Add.


Конфигуриране на настройките на AP
3. Задайте WDS профила и изберете режима на AP. Отидете в CONFIGURATION (Конфигуриране) > Wireless (Безжични мрежи) > AP Management (Управление на AP) > WLAN Setting (Настройки на WLAN) > Radio 1 Setting (Настройки на радиото) > Root AP (Коренна AP)


Повторителят трябва да активира WDS безжично мостово свързване.

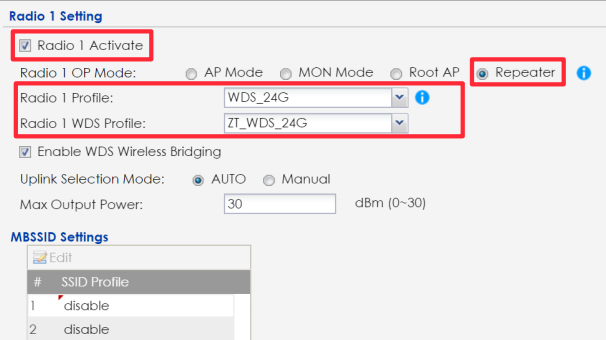

4. Отидете в CONFIGURATION (Конфигуриране) > Wireless (Безжични мрежи) > AP Management (Управление на AP) > WLAN Setting (Настройки на WLAN) > Radio1Setting (Настройки на Radio1) > Repeater AP (Повторител)


Конфигурирайте мрежовата настройка
5. В конфигурацията на VLAN добавете VLAN 10, 20 и 30 за мрежите на различни потребителски групи.

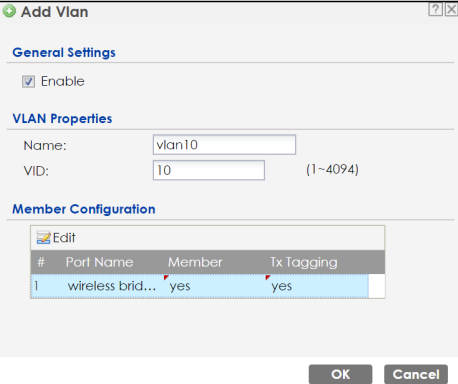

* Моля, добавете една и съща настройка на VLAN в Root и Repeater APs. Отидете на CONFIGURATION (Конфигуриране) > Network (Мрежа) > VLAN (VLAN) > VLAN Configuration (Конфигуриране на VLAN) >Add (Добавяне) > VLAN 10

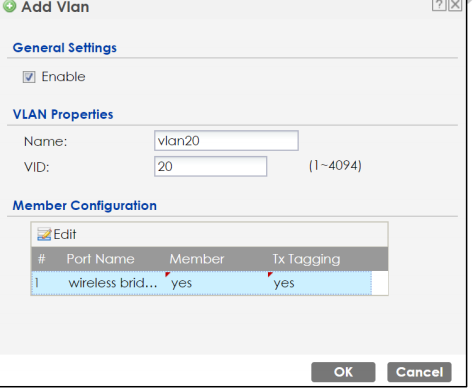

Отидете на CONFIGURATION > Network > VLAN > VLAN Configuration >Add > VLAN 20

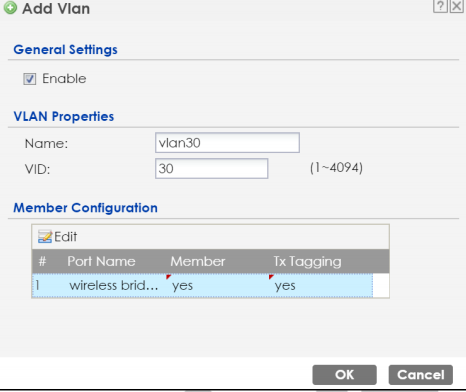

Отидете в КОНФИГУРАЦИЯ > Мрежа > VLAN > Конфигурация на VLAN > Добавяне > VLAN 30

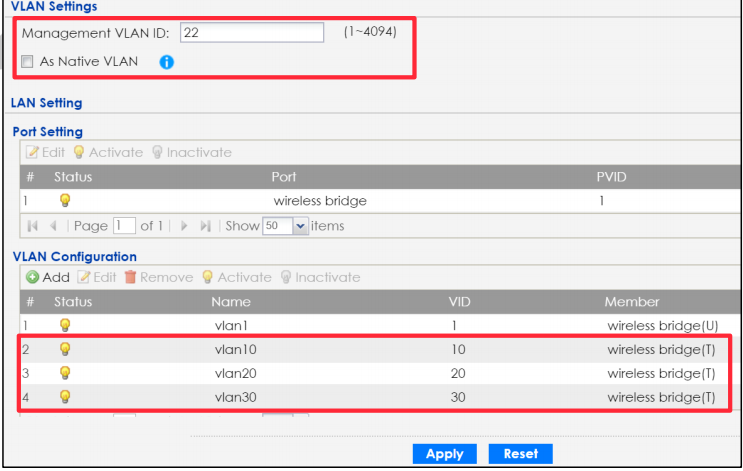

6. Задайте идентификатора на VLAN за управление като 22 и деактивирайте функцията "As Native VLAN". *Моля, добавете един и същ радиопрофил в коренното и повторното AP. Отидете в КОНФИГУРАЦИЯ > Мрежа > VLAN > Настройка на VLAN

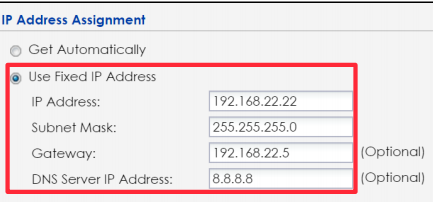

7. След като настроите управляваната VLAN и гарантирате, че повторителят получава IP от VLAN22, моля, фиксирайте статичния IP на повторителя AP, за да избегнете администраторът да не успее да намери AP, когато безжичният мост
е неуспешен. Отидете в КОНФИГУРАЦИЯ > Мрежа > Настройка на IP


3. Резултат от теста
1.Проверете информацията за WDS на кореновата точка за достъп.
Отидете на DASHBOARD (Табло за управление) > Downlink Status (Състояние на връзката)


Отидете в MONITOR > Wireless > WDS Link Info > WDS Downlink Status.

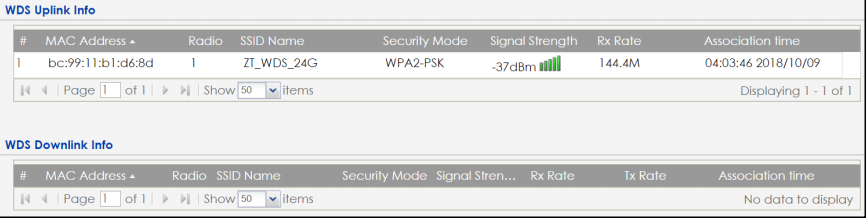

2. Проверете информацията за WDS на повторната точка за достъп.
Отидете на DASHBOARD > Uplink Status


Отидете в MONITOR > Wireless > WDS Link Info > WDS uplink Status


3. Осъществете достъп до повторителя AP чрез конзола или ssh. Използвайте AP, за да пингнете различните VLAN шлюзове и да потвърдите, че VLAN трафикът може да премине през AP. IP адресът на повторителя AP е 192.168.22.22.
Шлюзът на VLAN10 е 192.168.10.5, шлюзът на VLAN20 е 192.168.20.5, а шлюзът на VLAN30 е 192.168.30.5. Резултатите от ping са успешни, както е показано на следната снимка


4. Забележка:
Коренното AP трябва да има съответни VLAN интерфейси, за да препраща маркирания трафик към устройствата за връзка нагоре, т.е. коренното AP трябва да има SSID, използващ същия VLAN ID, или да зададе LAN provision, като използва същия VLAN ID.
