Мрежови комутатор Zyxel [XGS/GS2xxx] - Конфигуриране на MAC Authentification с Active Directory на комутатори Zyxel

[Zyxel Switch / XGS / GS серия 2xxx и по-високи] - Удостоверяване на MAC с Active Directory

Това ръководство е съсредоточено върху прилагането на MAC удостоверяване с Active Directory, специално пригодено за основни настройки на Active Directory с помощта на Windows Server 2019 с проста структура:

BaseDN: DC=ad,DC=local

Първоначална стъпка: Създаване и добавяне на потребител За да започнете процеса, е необходимо да създадете и добавите потребител, който ще служи като клиент. Като илюстрация, разгледайте устройство с MAC адрес "b827eb2550df" (например Raspberry Pi). Този потребител ще играе ключова роля в процеса на удостоверяване, описан в следващите стъпки.

Настройка на превключвателя

Трябва да добавим комутатор Zyxel като RADIUS клиенти на сървъра NPS

1) Отворете Active Directory Users and Computers: Старт > Всички програми > Административни инструменти > Active Directory Users and Computers.

2) Създайте нов потребителски акаунт. потребителското име и паролата трябва да са MAC адресът на свързващото устройство. Забележка: Моля, проверете какви опции в комутатора се поддържат и конфигурирайте това имаме следните опции на базата на X/GS2xxx или по-високи:

Конфигурирайте превключвателя, като преминете към

SECURITY > Port Authentication > MAC Authentication

След това активирайте MAC Authentication (Удостоверяване на MAC), изберете тип парола, базирана на MAC-адрес с малки букви, и активирайте MAC Authentication (Удостоверяване на MAC) на портовете, които желаете. Променете тирето на комутатора на none.

Настройки, които са възможни:

Тук в този пример MAC и потребителското име на клиента са "b827eb2550df" The, PI ще изпрати MAC и паролата като същите, което означава, че User и PWD са: "b827eb2550df". Уверете се, че Mac адресът е добавен като потребител и парола без двоеточия.

• Когато използвате mac адрес като парола, може да се наложи да редактирате изискванията за сложност на паролата на сървъра, за да премахнете всички наложени изисквания за минимална дължина на паролата.

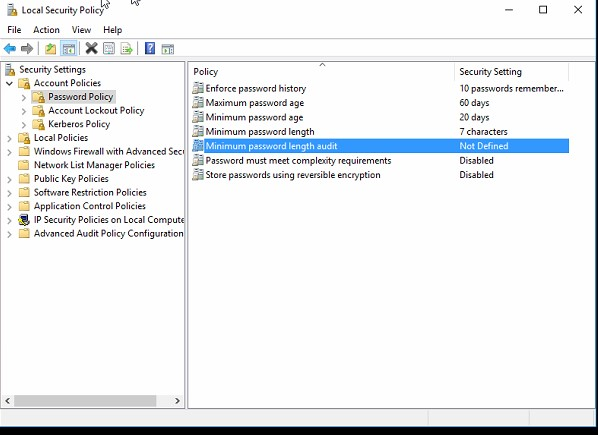

  Отидете в Server Manager (Мениджър на сървъра), Tools (Инструменти) в горния десен ъгъл, Local Security Policy (Местна политика за сигурност), Account Policy (Политика за акаунти), Password Policy (Политика за пароли) и променете Minimum Password Policy Length (Минимална дължина на паролата) на none (Няма). Забележка: Уверете се, че сте активирали тази опция, след като сте добавили всички потребителски акаунти с Mac адрес

• За да може потребителят да бъде удостоверяван от AD, се нуждаем от Groupe за него:

И така, User и Groupe са създадени и сега трябва да конфигурираме NPS.

Настройки на NPS

Всички комутатори, които трябва да удостоверяват клиент, трябва да бъдат добавени към NPS като Radius Client.

• Отворете конзолата на сървъра на NPS, като отидете на Старт > Програми > Административни инструменти > Сървър за мрежова политика
• В левия панел разширете опцията RADIUS Clients and Servers (Клиенти и сървъри на RADIUS).
• Щракнете с десния бутон върху опцията RADIUS Clients (Клиенти на RADIUS) и изберете New (Нов).
• Въведете име за Zyxel-Switch.
• Въведете IP адреса на вашия Zyxel Switch.
• Създайте и въведете RADIUS споделена тайна.
• Натиснете OK, когато приключите.
• Повторете тези стъпки за всички комутатори, които ще се използват за MAC-Auth.

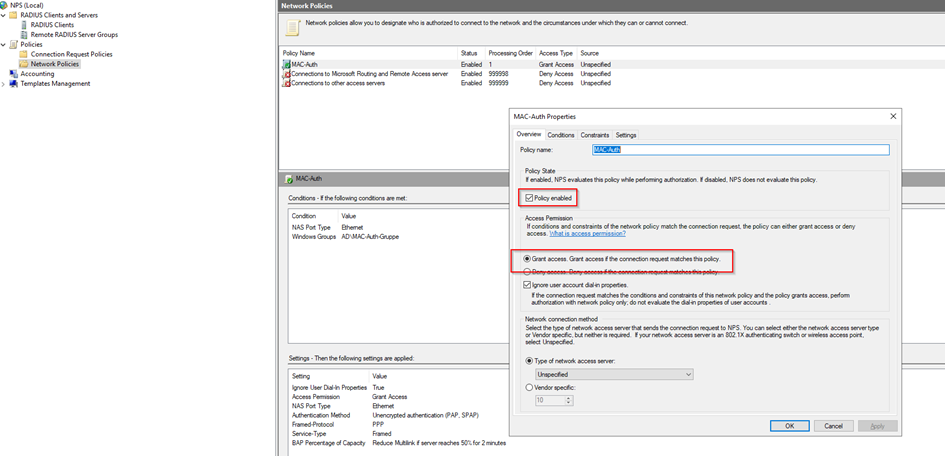

Сега се нуждаем от политика за заявка за връзка с NPS.

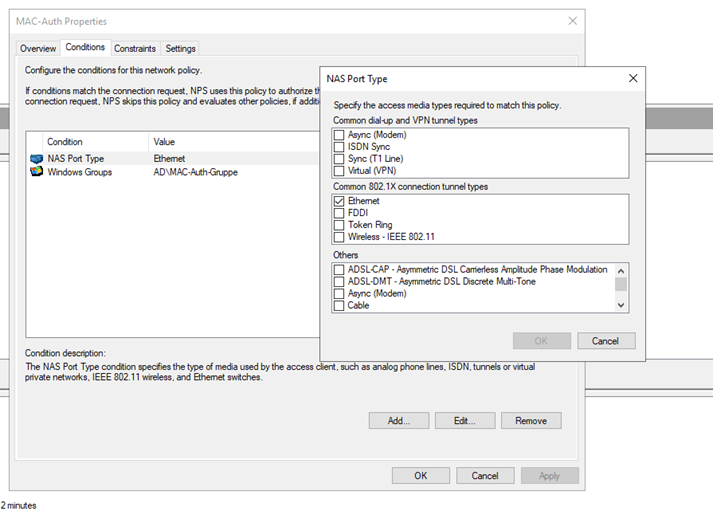

С настройките за Windows Groupe и NAS Port Type:

С Метод на автентификация в настройките:

Сега можем да продължим с конфигурацията на превключвателя.

Трябва да добавим Първо AAA сървъра, като преминете към:

SECURITY > AAA > RADIUS Server Setup

• Обърнете се към № 6 Настройката на NPS е Shared Secret (Споделена тайна) => Set IP (Задай IP) и въведете RADIUS Shared Secret (Споделена тайна).

Сега трябва да активираме порта, на който да се използва MAC-Auth:
(В този пример PI е свързан към порт 6):

Запазете конфигурацията, за да не я загубите след рестартиране:

Проверка:

Направих проверка с Wireshark и тя работи:

• Можете също така да използвате Domain-Log, ще видите същото:

Забележка: След конфигуриране на комутатора винаги трябва да запазвате новата конфигурация на комутатора.
В противен случай комутаторът ще загуби промените след рестартиране
Конфигурацията на комутатора се губи след прекъсване на захранването или захранващ цикъл
