V tomto článku se dozvíte, jak konfigurovat přepínače Zyxel na 3. vrstvě, například GS2220, XS3800, XMG1930, XS1930, XGS2220 a AV systém Dante. (Audio Video over IP)

Dante je evolucí AV systémů, která sbližuje všechny předchozí typy připojení do jednoho. Systém Dante přináší výrazně vyšší výkon a zároveň usnadňuje používání těchto systémů, usnadňuje jejich rozšiřování a snižuje náklady na jejich nasazení.

Obsah

1.Konfigurace IGMP
2.Povolení DSCP DiffServ
3.Konfigurace přepínače (GS2220 a XS3800)
4.Konfigurace přepínače (XMG1930,XS1930 a XGS2220)

1. Konfigurace IGMP

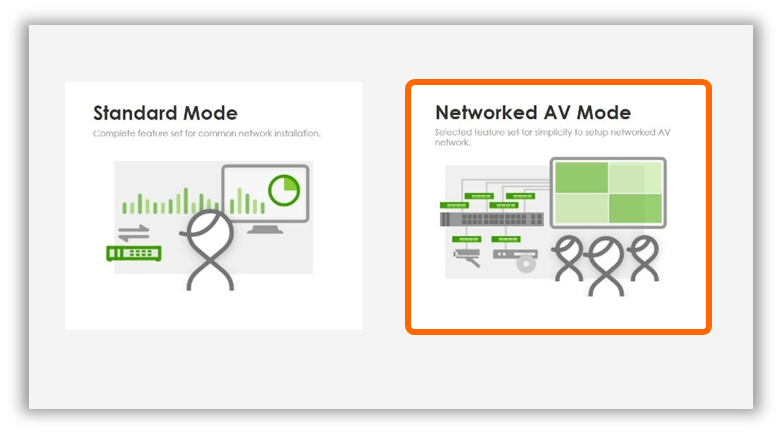

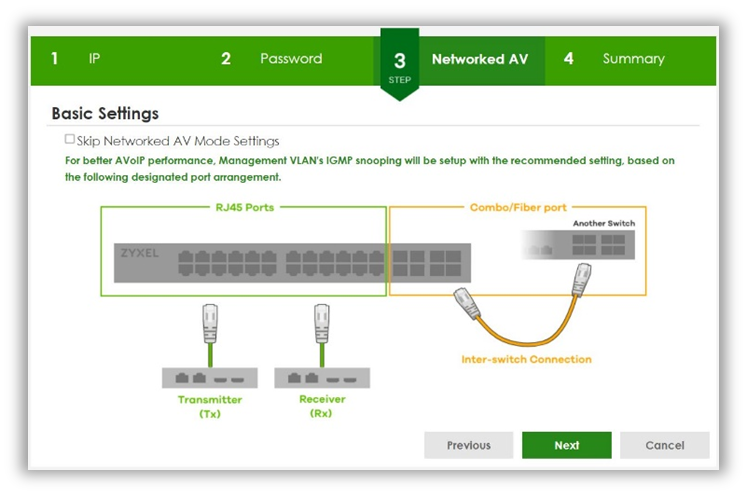

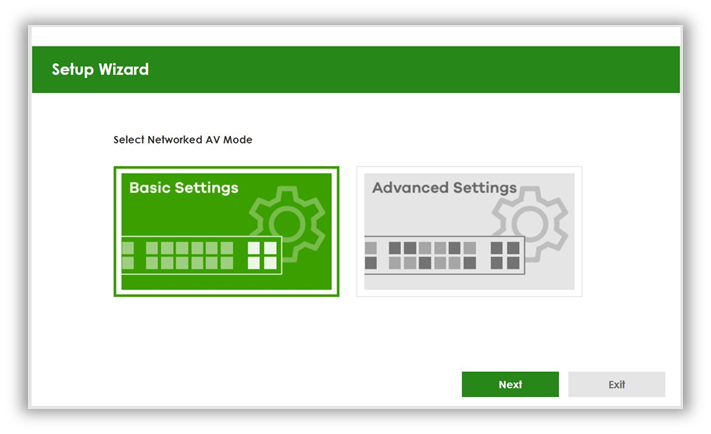

Přejděte do webového rozhraní přepínače a vyberte "Network AV Mode" -> "Basic Settings" a stiskněte "Next".

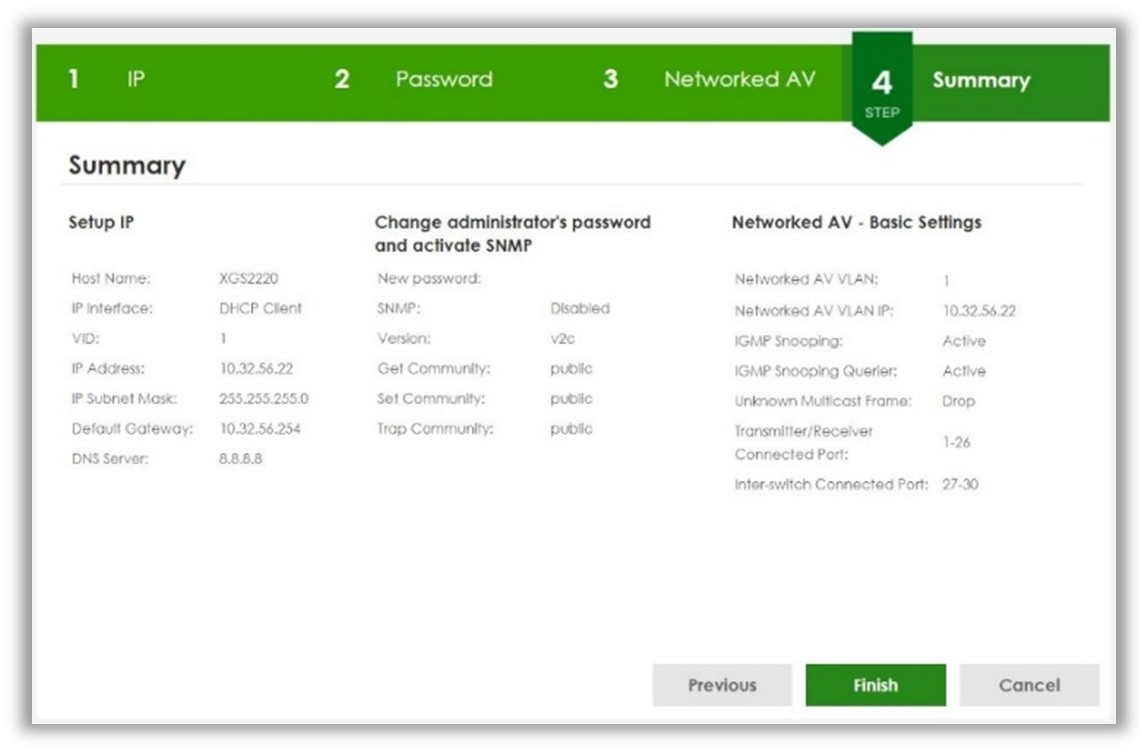

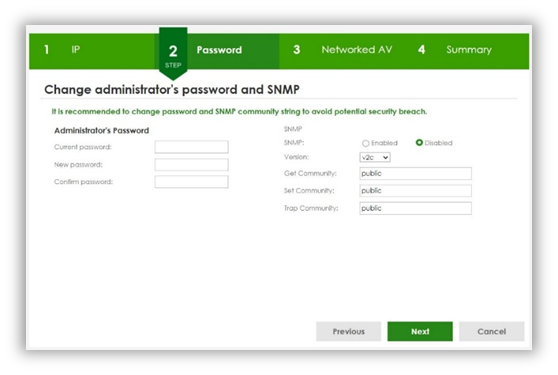

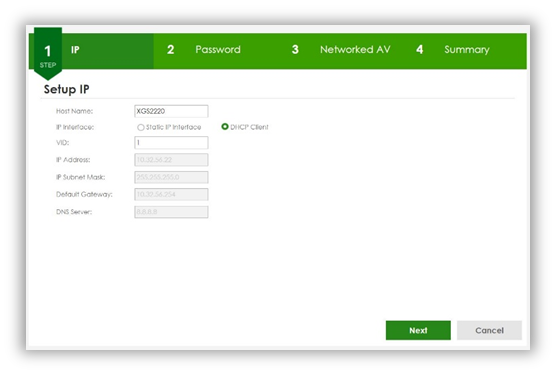

Doporučujeme změnit výchozí heslo na složitější. Pokud to plánujete udělat později, můžete nastavení "Password" a "IP" přeskočit kliknutím na "Next", přejít na "Summary" a stisknout "Finish".

Aplikace Dante Audio over IP požaduje použití DiffServ Qos v síťovém přepínači pro řízení provozu a pro synchronizaci hodin se používá skupina PTP multicast, aby se předešlo problémům se zpožděním zvuku.

2. Povolte DiffServ DSCP

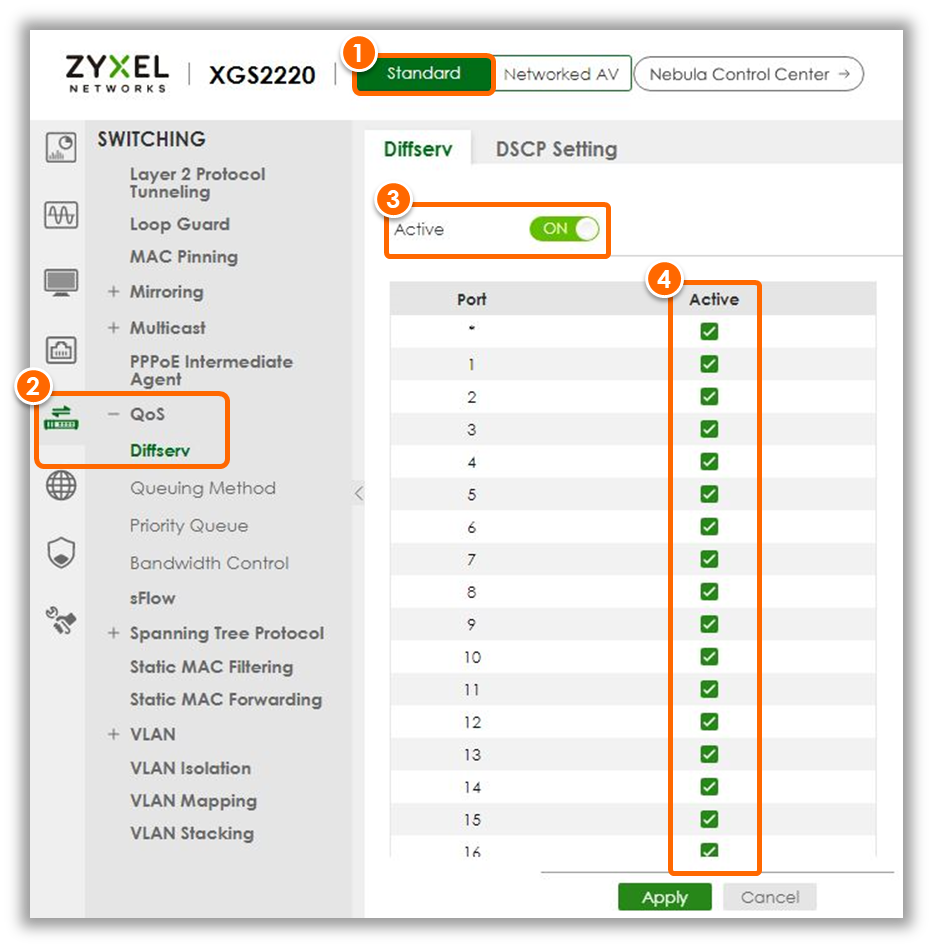

1. Přejděte do rozhraní WebGUI avyberte režim"Standardní".

2. 3.Vyberte možnost Přepínání > QoS > Diffserv

3. Diffserv Přepněte přepínač do polohy Aktivní

4. Aktivní Diffserv pro všechny porty

Poté změny aplikujte kliknutím na tlačítko "Apply".

3. Konfigurace přepínače (GS2220 a XS3800)

Přidání statického vícesměrového vysílání podle MAC

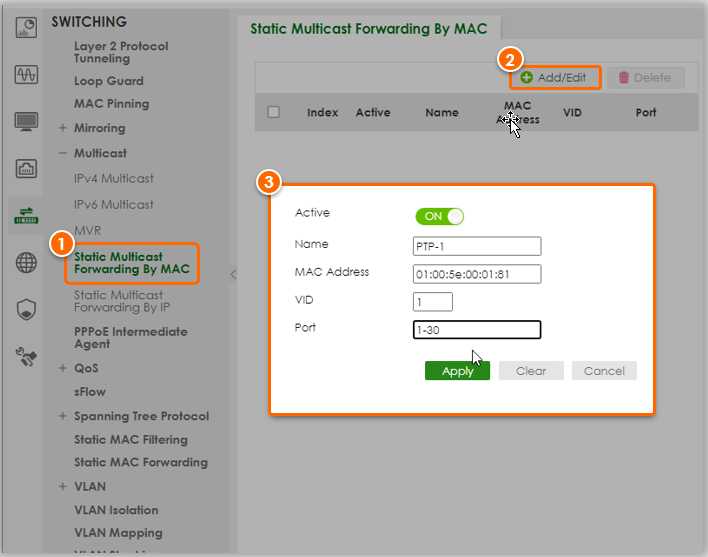

1. Přejděte do nabídky Přepínání > Vícesměrové vysílání > Statické vícesměrové předávání podle MAC.

2. Kliknutím na tlačítko Add/Edit (Přidat/upravit) přidejte statickou adresu Multicast.

3. Nakonfigurujte vícesměrovou adresu PTP

• Aktivní: Na
• MAC adresa: Adresa vícesměrového vysílání: Zapnuto
• VID: Audio VLAN
• Port:

  Proaplikaci změn klikněte na "Apply".

Vytvořte rozsah vícesměrového vysílání PTP podle následujícího postupu

Zkontrolujte nastavení

4. Konfigurace přepínače (XMG1930, XS1930 a XGS2220)

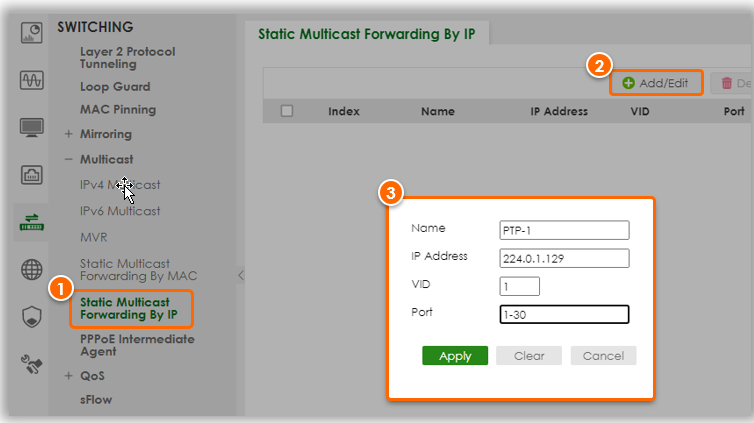

1. Přejděte do nabídky Switching (Přepínání) > Multicast (Vícesměrové vysílání) > Static Multicast Forwarding by IP (Statické vícesměrové předávání podle IP)

2. Klepnutím na tlačítko Add/Edit (Přidat/upravit) přidejte položky statických vícesměrových adres.

3. Nakonfigurujte vícesměrovou adresu PTP

• IP adresa: IP adresa vícesměrového vysílání
• VID: Audio VLAN
• Port: Všechny porty

Pro aplikaci změn klikněte na "Apply".

Vytvořte rozsah adres vícesměrového vysílání PTP, jak je uvedeno níže

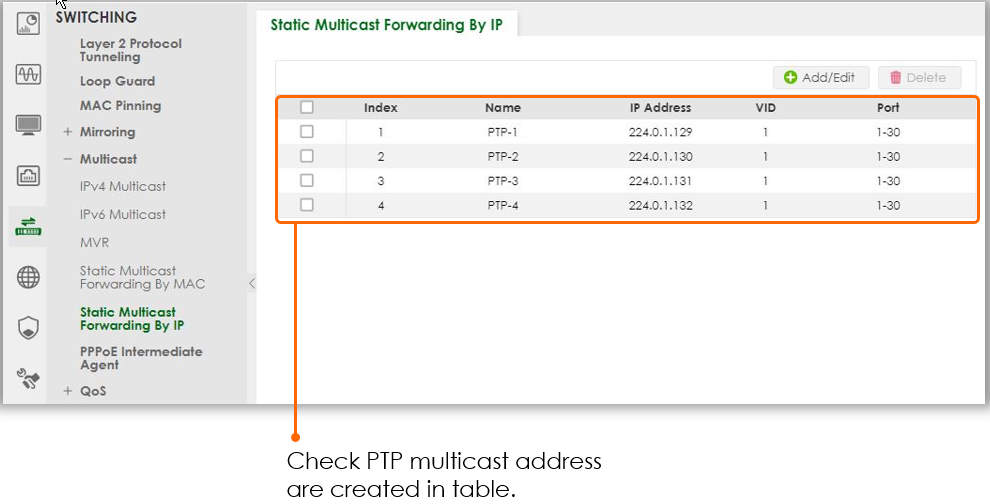

Zkontrolujte nastavení
