Síť Switch IGMP – Konfigurace klientů pro směrování multicastu IGMP v jiné síti LAN

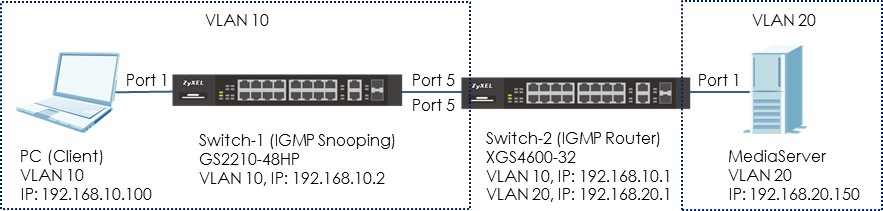

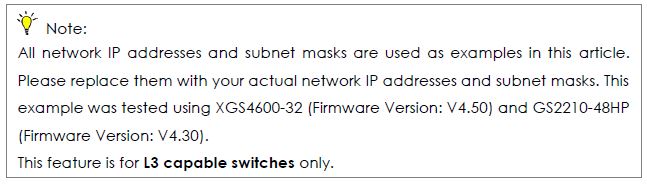

Tento příklad ukazuje správcům, jak nakonfigurovat směrování IGMP na zařízení Zyxel Layer 3 switch. To je nutné, pokud se multicast klienti nacházejí v jiné síti LAN nebo VLAN než streamovací server.



Nakonfigurujte směrování IGMP pro multicastové klienty v jiné VLAN



1) Konfigurace IGMP multicastového směrování

1.Nakonfigurujte Switch-1

1. Nakonfigurujte VLAN10 na Switch-1. (Viz téma: 2.1 Jak nakonfigurovat switch pro oddělení provozu mezi odděleními)

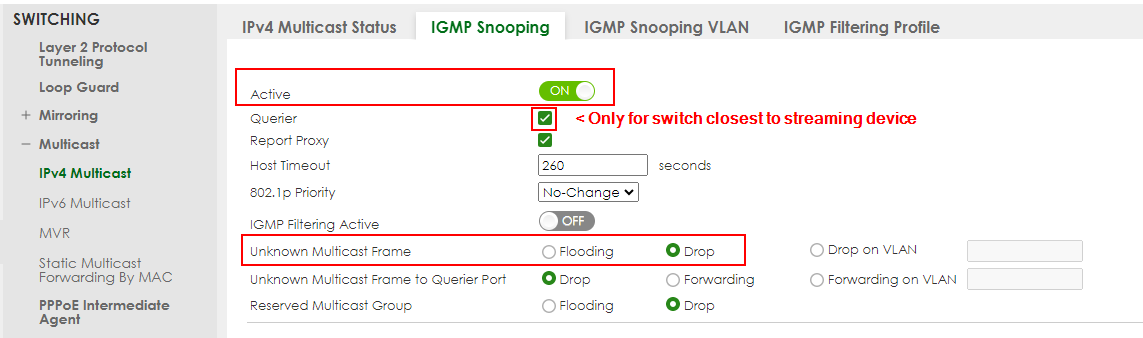

2. Nakonfigurujte IGMP Snooping: Vstupte do webového grafického rozhraní a přejděte na:

Menu > Pokročilé aplikace > Multicast > IPv4 Multicast > IGMP Snooping

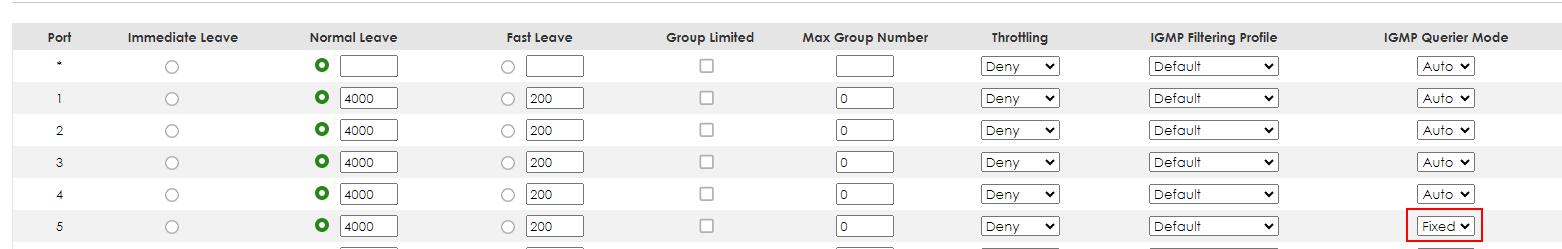

Zaškrtněte políčko „Active“ a jako Drop vyberte Unknown Multicast Frame. Jako Fixed vyberte port 5. Klikněte na „Apply“.



2.Nakonfigurujte Switch-2

1. Nakonfigurujte VLAN10 a VLAN20 na Switch-2. Viz téma:

Síť Switch – Konfigurace VLAN pro oddělení provozu mezi odděleními



2. Nakonfigurujte IP adresy pro Switch na VLAN10 i VLAN20, jak je znázorněno na obrázku. Viz téma:

Síť Switch – Změna IP adresy pro správu switch [První přihlášení]

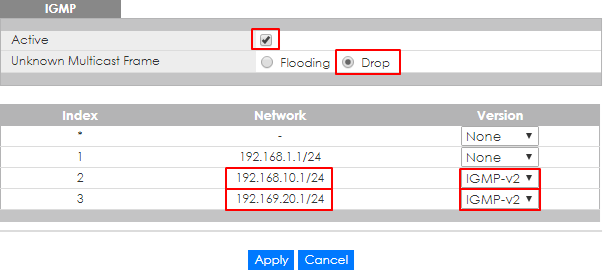

3. Nakonfigurujte směrování IGMP:

Vstupte do webového grafického rozhraní a přejděte na:

 Menu > IP Application > IGMP

Poté zaškrtněte políčko „Active“ a vyberte VLAN10 a VLAN20 jako IGMP-v2. Vyberte „Unknown Multicast Frame“ jako„Drop“. Klikněte na „Apply“.



3.Otestujte výsledek

• Přehrávejte stream na MediaServeru pomocí multicastové IP adresy 239.1.1.2.
• Nechte počítač odeslat zprávu IGMP join pro 239.1.1.2.
• Přejděte do Menu > Pokročilé nastavení aplikace > Multicast > IPv4 Multicast. Počítač připojený k portu 10 se připojí k multicastové skupině 239.1.1.2.


4.Co by se mohlo pokazit?

Zařízení Switch-2 (směrovač IGMP) musí obsahovat jak VLAN mediálního serveru (VLAN20), tak VLAN počítače (klienta) (VLAN10), aby mohl být datový proud IGMP úspěšně směrován.
Pokud klient stream nepřijímá, zkuste zkontrolovat konfiguraci VLAN.

1) Nakonfigurujte směrování IGMP multicastu (prostřednictvím staršího grafického rozhraní)

1.Nakonfigurujte Switch-1

1. Nakonfigurujte VLAN10 na Switch-1. (Viz téma: 2.1 Jak nakonfigurovat switch pro oddělení provozu mezi odděleními)

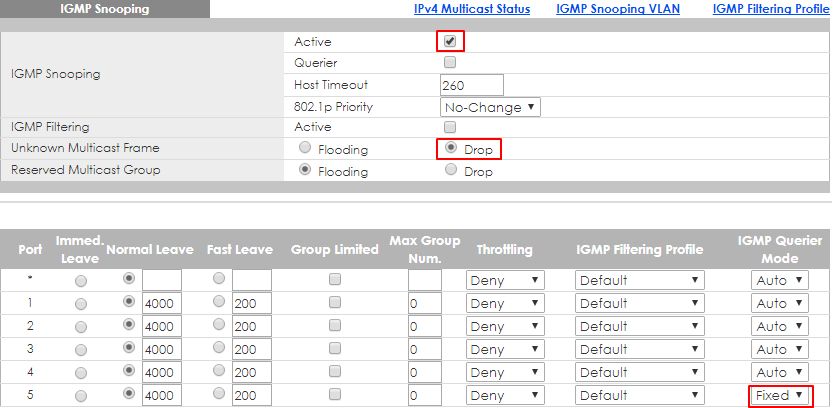

2. Nakonfigurujte IGMP Snooping: Vstupte do webového grafického rozhraní a přejděte do Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping. Zaškrtněte políčko „Active“ a jako Drop vyberte Unknown Multicast Frame. Jako Fixed vyberte port 5. Klikněte na „Apply“.


2.Nakonfigurujte Switch-2

1. Nakonfigurujte VLAN10 a VLAN20 na Switch-2. Viz téma: 1 Jak nakonfigurovat switch pro oddělení provozu mezi odděleními.

2. Nakonfigurujte IP adresy pro Switch na OBOU sítích VLAN10 a VLAN20, jak je znázorněno v Viz téma: 1.1 Jak změnit IP adresu pro správu switch, aby se zabránilo přístupu k nesprávnému zařízení.

3. Nakonfigurujte směrování IGMP: Vstupte do webového grafického uživatelského rozhraní a přejděte do Menu > IP Application > IGMP. Zaškrtněte políčko „Active“ a vyberte VLAN10 a VLAN20 jako IGMP-v2. U položky „Unknown Multicast Frame“ vyberte možnost„Drop“. Klikněte na „Apply“.


3.Otestujte výsledek

• Přehrávejte stream na MediaServeru pomocí multicastové IP adresy 239.1.1.2.
• Nechte počítač odeslat zprávu IGMP join pro 239.1.1.2.
• Přejděte do Menu > Pokročilé nastavení aplikace > Multicast > IPv4 Multicast. Počítač připojený k portu 10 se připojí k multicastové skupině 239.1.1.2.


4.Co by se mohlo pokazit?

Zařízení Switch-2 (směrovač IGMP) musí obsahovat jak VLAN mediálního serveru (VLAN20), tak VLAN počítače (klienta) (VLAN10), aby mohl být datový proud IGMP úspěšně směrován.
Pokud klient stream nepřijímá, zkuste zkontrolovat konfiguraci VLAN.

KB-00314
