Pochopení indikátorů LED na přístupových bodech Zyxel: Příručka pro uživatele a správce

Vytvořeno 18.09. 2025 13:33 - Aktualizováno 23.09. 2025 07:33

Serhii Boiarynov

Důležité upozornění:
Upozornění: Vážení zákazníci, upozorňujeme, že k poskytování článků v místním jazyce používáme strojový překlad. Ne všechny texty mohou být přeloženy přesně. V případě dotazů nebo nesrovnalostí ohledně správnosti informací v přeložené verzi si prosím prohlédněte původní článek zde: Originální verze

Indikátory LED na přístupových bodech Zyxel poskytují uživatelům a správcům rychlý a spolehlivý způsob, jak porozumět stavu zařízení, síťovému připojení a aktivitě. Společnost Zyxel používá jednotný design LED napříč svým portfoliem přístupových bodů, což usnadňuje správu a řešení problémů ve smíšených prostředích bez zmatků.

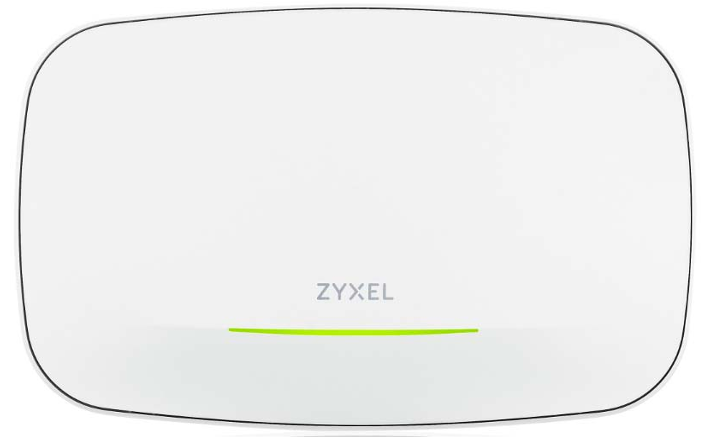

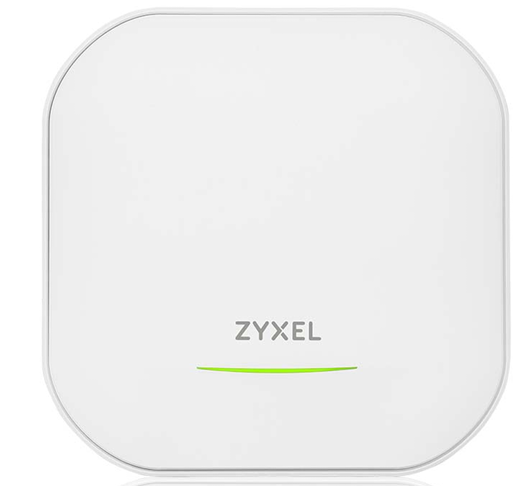

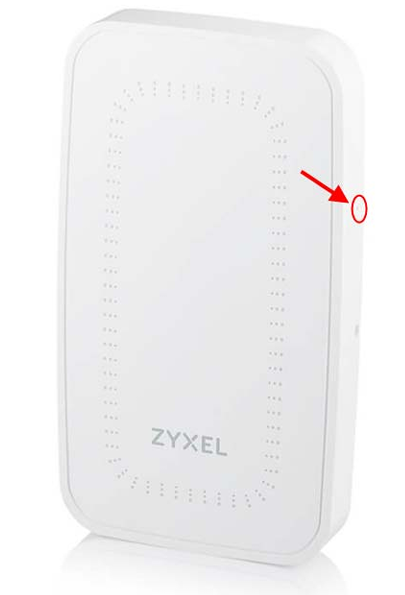

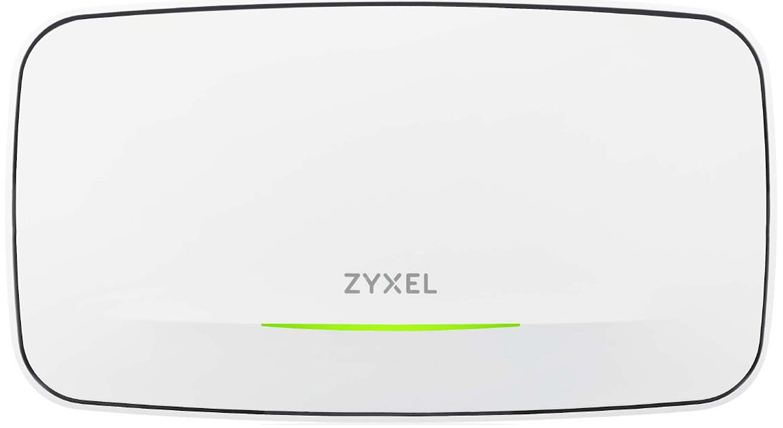

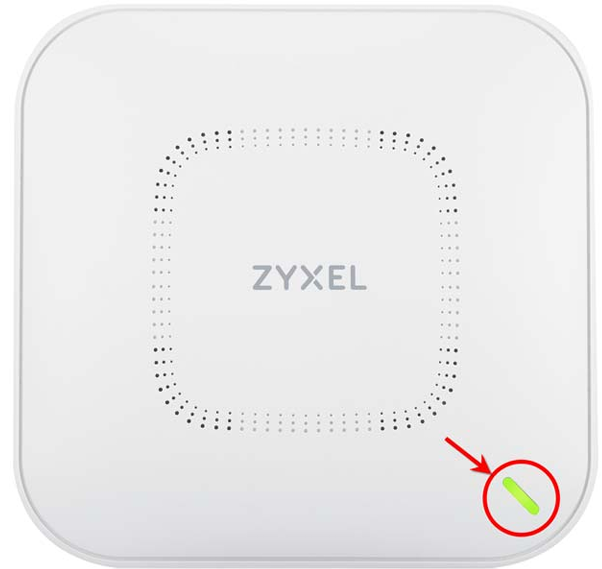

Tato příručka se zabývá chováním LED a indikátory ethernetových portů u následujících modelů Zyxel: NWA130BE, WBE530, WBE630S, WBE510D, NWA210BE, NWA110BE, NWA110AX, NWA210AX, WAX510D, WAX610D, WAX630S, WAX300H LED, NWA220AX-6E, WAX620D-6E LED a WAX650S. Když se naučíte interpretovat LED diody na těchto zařízeních - a používat funkci potlačení LED diod - můžete si zajistit plynulejší provoz a rychlejší řešení problémů.

Jantarová/zelená LED dioda

Otázka: Proč LED dioda rychle bliká žlutě a zeleně (interval 300 ms)?
Odpověď: Zařízení Zyxel se spouští.

Otázka: Proč LED dioda bliká žlutě a zeleně pomalu (interval 1 sekunda)?
Odpověď: Zařízení Zyxel zjišťuje NCC (řídicí centrum Nebula).

Otázka: Proč kontrolka LED třikrát žlutě/zeleně blikne a pak se na 3 sekundy změní na zelenou?
Odpověď: Zařízení Zyxel zjišťuje střídavý proud nebo je spravováno centrem NCC, ale nedaří se mu s ním navázat spojení. Pokouší se o opětovné navázání spojení.

Otázka: Proč kontrolka LED 2krát zabliká žlutě/zeleně a pak na 3 sekundy přejde v zelenou?
Odpověď: Zařízení Zyxel je spravováno střídavým proudem, ale uplink je odpojen.

Zelená LED dioda

Otázka: Proč kontrolka LED pomalu bliká zeleně (1s svítí / 1s nesvítí)?
Odpověď: Bezdrátový modul je vypnutý/nefunkční, výchozí nastavení WiFi je aktivní nebo je zařízení nakonfigurováno pro správu NCC, ale ještě není zaregistrováno.
(U některých modelů se WiFi automaticky vypne, pokud je napájeno pomocí IEEE 802.3af PoE).

Otázka: Proč je kontrolka LED stále zelená?
Odpověď: Zařízení Zyxel je připraveno k použití, WiFi je aktivní a klienti mohou být připojeni.

Žlutá LED dioda

Otázka: Proč svítí žlutá LED dioda?
Odpověď: Zařízení je připraveno, ale je v režimu omezeného výkonu. WiFi je aktivní a klienti se mohou připojit, ale některá rádia (v závislosti na modelu) jsou v režimu PoE IEEE 802.3af vypnutá.

Jasně modrá LED dioda

Otázka: Proč je kontrolka LED jasně modrá?
Odpověď: WiFi je aktivní, ale nejsou připojeni žádní klienti a zařízení je v režimu plného výkonu.

Bílá LED dioda

Otázka: Proč LED dioda rychle bliká bíle (100 ms za sekundu)?
Odpověď: LED dioda lokátoru je zapnutá - automaticky se vypne po 1-60 minutách (ve výchozím nastavení po 10 minutách).
(Poznámka: u některých modelů může mít LED dioda světle fialový vzhled).

Modrá LED dioda

Otázka: Proč LED dioda bliká pomalu modře (1 s svítí / 1 s nesvítí)?
Odpověď: Zařízení Zyxel provádí kontrolu dostupnosti kanálů (CAC) pomocí systému DFS a vyhledává radarové signály.

Červená LED dioda

Otázka: Proč je kontrolka LED trvale červená?
Odpověď: Zařízení Zyxel se nepodařilo spustit nebo došlo k poruše systému.

Otázka: Proč LED dioda bliká červeně velmi rychle (50 ms svítí / 50 ms nesvítí)?
Odpověď: V zařízení probíhá aktualizace firmwaru.

Otázka: Proč kontrolka LED třikrát blikne červeně a pak se na 3 sekundy zastaví?
Odpověď: Zařízení Zyxel má odpojený uplink.

NAME	STAV	POPIS
Žlutá Zelená	Střídavě bliká mezi oranžovou a zelenou barvou (interval 300 milisekund).	Zařízení Zyxel se spouští.
Žlutozelená	Střídavě bliká mezi oranžovou a zelenou barvou (interval 1 sekunda).	Zařízení Zyxel zjišťuje síť NCC.
Žlutozelená	Střídavě 3krát bliká mezi oranžovou a zelenou barvou a poté se na 3 sekundy změní na zelenou.	Zařízení Zyxel zjišťuje střídavý proud nebo je spravováno sítí NCC, ale nepodařilo se mu navázat spojení se sítí NCC, a proto se s ní znovu spojuje.
Žlutá Zelená	Střídavě 2krát blikne mezi žlutou a zelenou barvou a poté se na 3 sekundy změní na stálou zelenou.	Zařízení Zyxel je spravováno střídavým proudem, ale je odpojeno připojení nahoru.
Zelená	Pomalu bliká (1 sekundu svítí, 1 sekundu nesvítí).	Bezdrátový modul zařízení Zyxel je vypnutý nebo selhává, zařízení Zyxel používá výchozí nastavení WiFi nebo je zařízení Zyxel nakonfigurováno pro správu pomocí NCC, ale ještě není u NCC zaregistrováno. Poznámka: Sítě WiFi na zařízeních WAX650S, NWA220AX-6E a WAX620D-6E se automaticky vypnou, pokud je připojeno k zařízení, které napájí pomocí technologie IEEE 802.3af PoE.
Zelená	Stále zapnuto	Zařízení Zyxel je připraveno k použití, bezdrátové rozhraní zařízení Zyxel je aktivováno a/nebo jsou k zařízení Zyxel připojeni klienti WiFi v režimu plného výkonu.

NAME	STAV	POPIS
Jantarová	Stále zapnuto	Zařízení Zyxel je připraveno k použití v režimu omezeného napájení, bezdrátové rozhraní zařízení Zyxel je aktivováno a/nebo jsou k zařízení Zyxel připojeni klienti WiFi. Poznámka: Sítě WiFi na zařízeních WAX650S, NWA220AX-6E, WAX620D-6E a WAX640S-6E se automaticky vypnou, pokud je připojeno k zařízení, které napájí pomocí IEEE 802.3af PoE. Ne všechny modely podporují režim omezeného napájení.
Jasně modrá barva	Stále zapnuto	Bezdrátové rozhraní zařízení Zyxel je aktivováno, ale v režimu plného napájení nejsou připojeni žádní klienti WiFi.
Bílá	Pomalé blikání (svítí po dobu 100 ms za sekundu)	Kontrolka LED lokátoru je zapnutá. Po uplynutí nastavené doby (1-60 min) se automaticky vypne. Výchozí doba trvání je 10 minut. Poznámka: Barva bílé LED diody se může u různých modelů mírně lišit (například velmi světle fialová).
Modrá	Pomalé blikání (1 sekundu bliká, 1 sekundu je vypnutá)	Zařízení Zyxel provádí kontrolu dostupnosti kanálu (CAC) s dynamickou volbou frekvence (DFS) a monitoruje kanál pro radarové signály.
Červená	Zapnuto	Zařízení Zyxel se nepodařilo spustit nebo dochází k poruše systému.
Červená	Rychle bliká (svítí po dobu 50 milisekund, nesvítí po dobu 50 milisekund)	Zařízení Zyxel prochází aktualizací firmwaru.
Červená	Pomalé blikání (bliká 3krát, vypnuto po dobu 3 sekund)	Uplink zařízení Zyxel je odpojen.
