Síťový přepínač - Konfigurace protokolu RSTP (Rapid-Spanning-Tree-Protocol) v kruhové topologii

Tento příklad ukazuje správcům, jak nastavit protokol RSTP (Rapid Spanning Tree Protocol) v kruhové topologii pro zavedení redundance sítě.

Konfigurace protokolu RSTP v kruhové topologii

1. Konfigurace protokolu RSTP v kruhové topologii

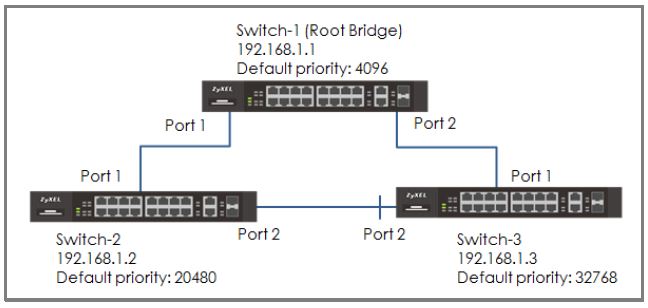

Poznámka! Před dokončením nastavení RSTP se ujistěte, že není propojení mezi přepínači Switch-2 a Switch-3 připojeno, aby se zabránilo nechtěným smyčkám.

1.1 Nastavení přepínače-1

Vstupte do webového grafického rozhraní a přejděte na

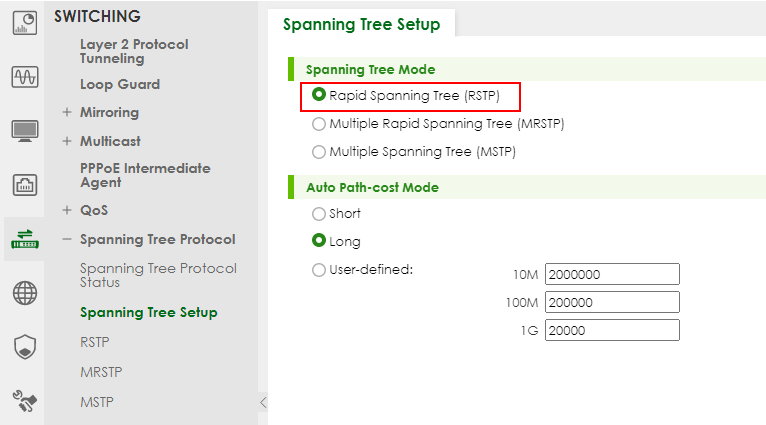

.zkontrolujte, zda je v konfiguraci Spanning Tree nastaven Rapid Spanning Tree. Pokud ne, vyberte ji a klikněte na tlačítko "Apply".

3. Nastavení přepínače-1: Vstupte do webového grafického rozhraní a přejděte na:

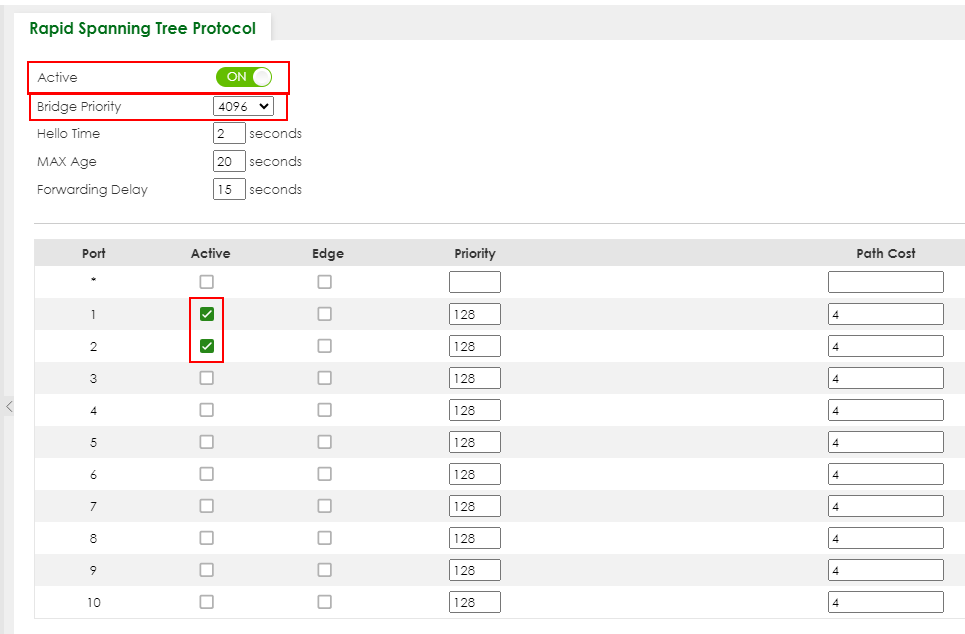

Poté zaškrtněte políčko "Active". Nastavte Bridge Priority = 4096. Aktivní port 1, 2. Klikněte na tlačítko "Apply".

1.2 Nastavení přepínače-2

1. Vstupte do webového grafického rozhraní a přejděte na:

2. Zkontrolujte, zda je v konfiguraci Spanning Tree nastaven Rapid Spanning Tree. Pokud ne, vyberte ji a klikněte na tlačítko "Apply".

2. Nastavte protokol RSTP tak, že přejdete na:

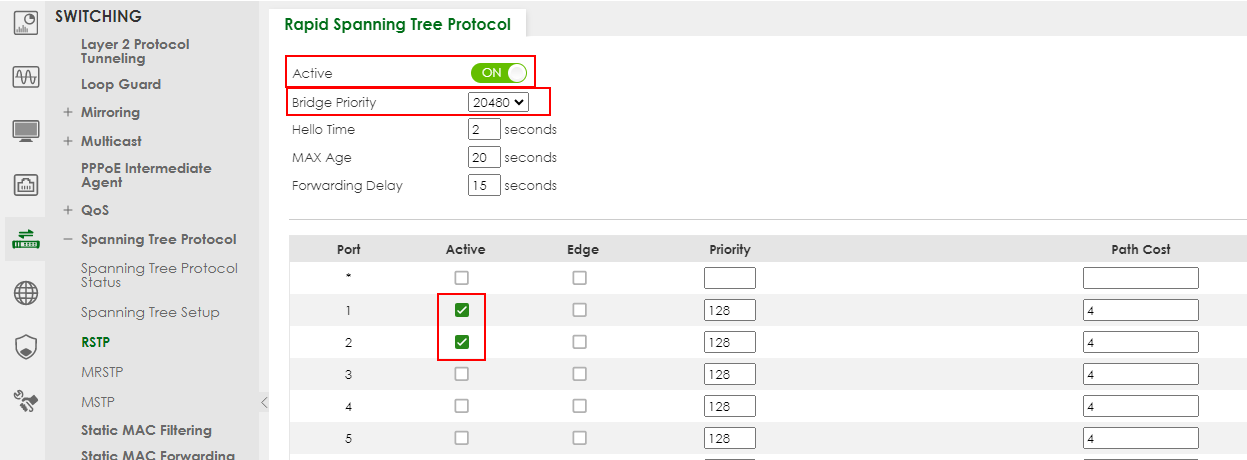

Poté zaškrtněte políčko "Active". Nastavte prioritu mostu = 20480. Aktivní port 1, 2. Klepněte na tlačítko "Apply".

1.3 Nastavení přepínače-3

Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Advanced Application ( Rozšířené aplikace) > Spanning Tree Protocol (Protokol rozprostřeného stromu) > Configuration (Konfigurace). Zkontrolujte, zda je v konfiguraci Spanning Tree nastaven Rapid Spanning Tree. Pokud ne, vyberte ji a klikněte na tlačítko "Apply".

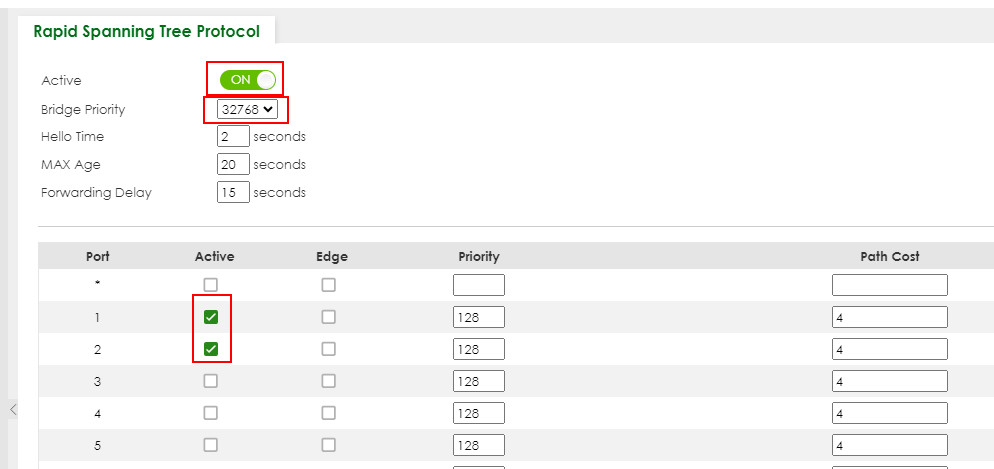

4. Nastavení přepínače-3: Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaškrtněte políčko "Active". Nastavte prioritu můstku = 32768. Aktivní port 1, 2. Klikněte na tlačítko "Apply".

1. Nakonec připojte spojení mezi přepínači Switch-2 a Switch-3.

1.4 Otestujte výsledek

• Ověřte stav přepínače Switch-1:

Přejděte na:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

ID kořenového můstku a ID našeho můstku by mělo být stejné. To znamená, že Switch-1 je kořenový můstek. Oba porty 1 a 2 by měly být ve stavu FORWARDING , přičemž obě jejich portové role jsou Designated Ports.

* Staré grafické rozhraní

Ověřte stav přepínače-2

Přejděte na:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

a zkontrolujte stav portu přepínače-2. Port 1 by měl být kořenový port ve stavu FORWARDING , zatímco port 2 by měl být určený port také ve stavu FORWARDING .


* Staré grafické rozhraní

Ověřte stav přepínače-3

Přejděte do nabídky Menu > Advanced Application > Spanning Tree a zkontrolujte stav portu Switch-3. Port 1 by měl být kořenový port ve stavu FORWARDING , zatímco port 2 je alternativní port ve stavu DISCARDING .

2 ) Konfigurace protokolu RSTP v kruhové topologii (starší grafické rozhraní)

1. Před dokončením nastavení RSTP se ujistěte, že spojení mezi přepínači Switch-2 a Switch-3 není připojeno, aby se zabránilo nechtěným smyčkám.

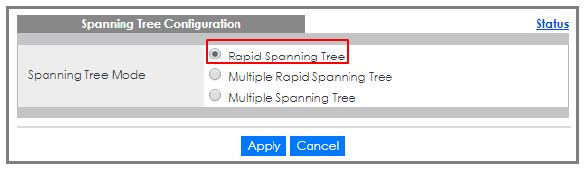

2. Nastavení přepínače-1: Vstupte do webového grafického uživatelského rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > Configuration. Zkontrolujte, zda je v konfiguraci Spanning Tree nastaven Rapid Spanning Tree. Pokud ne, vyberte ji a klikněte na tlačítko "Apply".

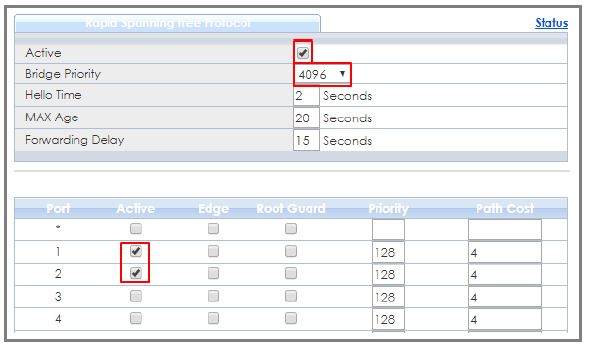

3. Nastavení přepínače-1: Vstupte do webového grafického uživatelského rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaškrtněte políčko "Active". Nastavte prioritu můstku = 4096. Aktivní port 1, 2. Klikněte na tlačítko "Apply".

4. Nastavení přepínače-2: Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > Configuration. Zkontrolujte, zda je v konfiguraci Spanning Tree nastaven Rapid Spanning Tree. Pokud ne, vyberte ji a klikněte na tlačítko "Apply".

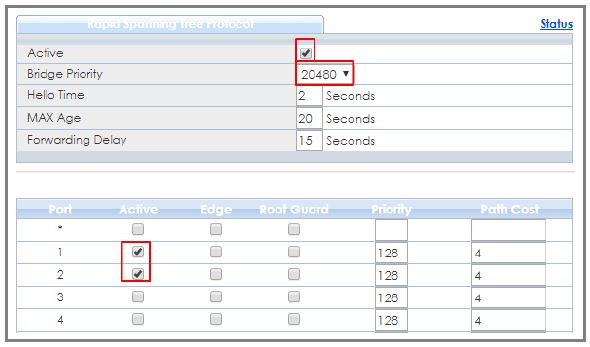

5. Nastavení přepínače-2: Vstupte do webového grafického uživatelského rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaškrtněte políčko "Active". Nastavte prioritu mostu = 20480. Aktivní port 1, 2. Klikněte na tlačítko "Apply".

6. Nastavení přepínače-3: Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > Configuration. Zkontrolujte, zda je v konfiguraci Spanning Tree nastaven Rapid Spanning Tree. Pokud ne, vyberte ji a klikněte na tlačítko "Apply".

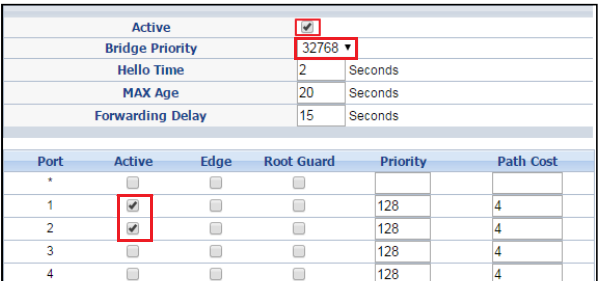

7. Nastavení přepínače-3: Vstupte do webového grafického uživatelského rozhraní a přejděte do nabídky Menu > Advanced Application > Spanning Tree Protocol > RSTP. Zaškrtněte políčko "Active". Nastavte prioritu můstku = 32768. Aktivní port 1, 2. Klikněte na tlačítko "Apply".

8. Nakonec připojte spojení mezi přepínači Switch-2 a Switch-3.

2. Otestujte výsledek

• Ověřte stav přepínače-1: Přejděte do nabídky Menu > Pokročilé aplikace > Protokol rozprostřeného stromu. ID kořenového můstku a ID našeho můstku by měly být stejné. To znamená, že Switch-1 je kořenový můstek. Oba porty 1 a 2 by měly být ve stavu FORWARDING , přičemž role obou jejich portů jsou Designated Ports.

• Ověřte stav přepínače-2: Přejděte do nabídky Menu > Pokročilé aplikace > Spanning Tree a zkontrolujte stav portu přepínače-2. Port 1 by měl být kořenovým portem ve stavu FORWARDING , zatímco port 2 by měl být určeným portem rovněž ve stavu FORWARDING .




• Ověřte stav přepínače-3: Přejděte do nabídky Menu > Advanced Application > Spanning Tree a zkontrolujte stav portu přepínače-3. Port 1 by měl být kořenový port ve stavu FORWARDING , zatímco port 2 je alternativní port ve stavu DISCARDING .



3. Co by se mohlo pokazit

• Pokud váš kořenový můstek není zařízením, které jste očekávali:

1. Snižte prioritu Spanning Tree tohoto zařízení.
2. Zvyšte prioritu Spanning Tree ostatních zařízení.

• Přepínač s NEJNIŽŠÍ prioritou mostu bude kořenovým mostem. Pokud je priorita stejná, bude kořenovým můstkem přepínač s NEJNIŽŠÍ MAC adresou .
• Pokud není možné získat přístup ke správě přepínačů a kontrolky LED portů přepínače neustále blikají, můžete obnovit přístup ke správě odstraněním nebo odpojením všech redundantních spojů, aby se kruh přerušil.
  K tomu často dochází před konfigurací Spanning Tree na zařízeních nebo pokud je Spanning Tree nakonfigurován nesprávně.
