Switch - Jak zjistit, zda ve vaší síti probíhá smyčka?

Na podporu jsme poměrně často kontaktováni s příznaky jako:

• Pomalá síť
• Nelze procházet internet / webové stránky se načítají velmi pomalu
• Stahování nebo přenosy souborů jsou pomalé
• Každý 1 nebo 2 dny musím restartovat svůj přepínač, aby síť znovu fungovala, ale postupně se zase zpomaluje

Tyto příznaky mohou mít samozřejmě různé základní příčiny, ale uvědomte si prosím, že nejen v několika případech to bylo způsobeno síťovou smyčkou nebo bouří vysílání, která s ní přichází.

Zde jsou některé indikátory, které mohou potenciálně ukazovat na smyčku:

• "Port klapání": Ports spínačů se často pohybuje nahoru a dolů bez vysvětlení nebo bez odpojení zařízení osobou na místě
• Spojení mezi zařízeními a přepínačem se navazují s neočekávanou rychlostí (počítač, který by normálně měl mít 1000M, se naváže pouze s 10M nebo 100M) (často v kombinaci s přepínáním portů)
• V Nebula můžete dokonce explicitně vidět zprávu "Broadcast Storm zjištěna".

Samozřejmě existuje také způsob, jak získat pevný důkaz pomocí Wireshark a zachytávání paketů ke kontrole, zda se na portu, na kterém zachycujete, objevuje jeden a tentýž snímek s vysokou frekvencí.

Příklady potenciálních zdrojů smyček:

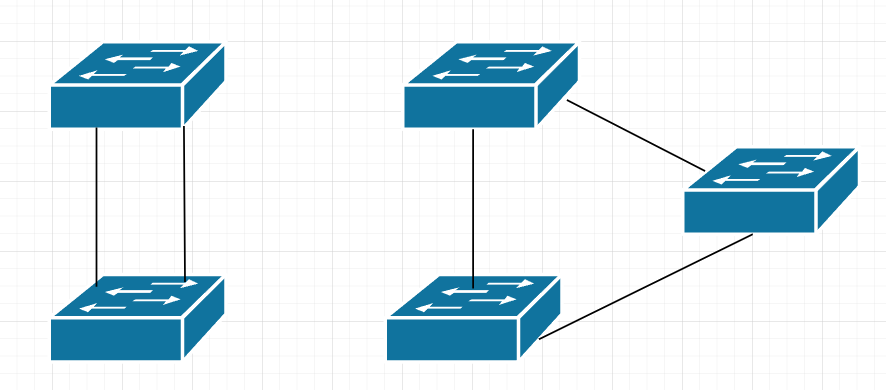

Na obrázku výše vidíte redundantní propojení mezi dvěma přepínači.

K zajištění dostupnosti jsou v síti často potřeba redundantní propojení. Budete však potřebovat spravovaný přepínač, kde můžete nakonfigurovat agregaci odkazů na!

Obrázek vpravo ukazuje tři spínače, které jsou zapojeny do smyčky. Někdy se to může stát náhodou při připojování kabelů bez znalosti celé topologie sítě. Ale někdy je taková topologie skutečně požadována, opět pro zajištění vysoké dostupnosti v případě výpadku přepínače nebo portu přepínače. V tom případě budete potřebovat Spanning Tree .

Dalším oblíbeným příkladem jsou reproduktorové systémy. Někteří prodejci nebo modely vytvářejí mezi reproduktory nějaký druh bezdrátové sítě typu mesh, ale kromě toho mají reproduktory také připojení síťovým kabelem, což ve vaší síti opět způsobí smyčku. Více informací zde: https://support.zyxel.eu/hc/en-us/articles/360011000819-Sonos-and-Spotify-Connect
