Síťový přepínač - změna IP adresy pro správu přepínače [První přihlášení]

Tento příklad ukazuje správcům, jak pomocí webového grafického rozhraní nebo prostřednictvím ZON spravovat IP adresy přepínačů a zabránit tomu, aby správci neúmyslně přistupovali k nesprávným zařízením.

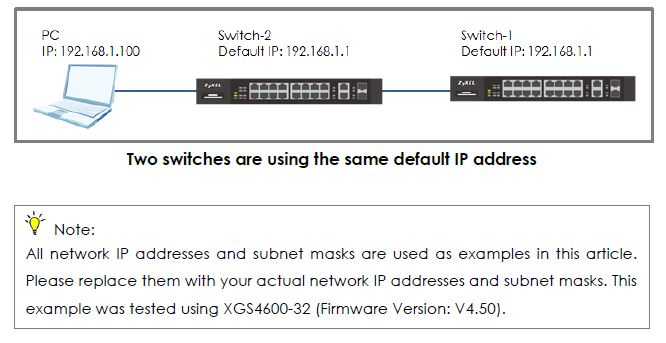

Jak je znázorněno níže, v prostředí jsou dva přepínače. Obě výchozí IP adresy obou přepínačů jsou 192.168.1.1. Protože oba mají stejnou IP, nemůžete si být jisti, ke kterému přepínači přistupujete, když se snažíte dosáhnout jeho IP adresy.

1) Nakonfigurujte IP adresu pro správu prostřednictvím ZON

Stáhněte si a otevřete ZON(viz tento článek).

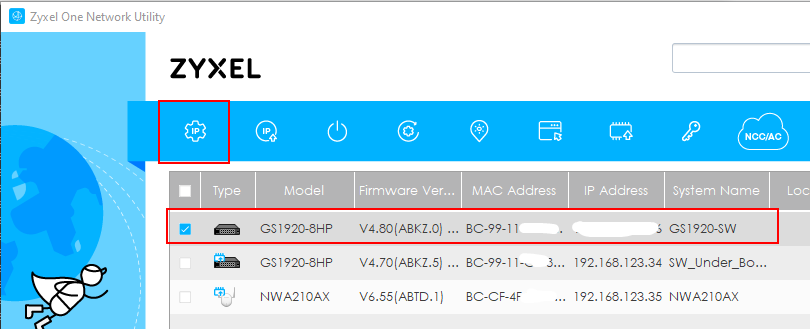

Poté označte přepínač, pro který chcete změnit IP adresu

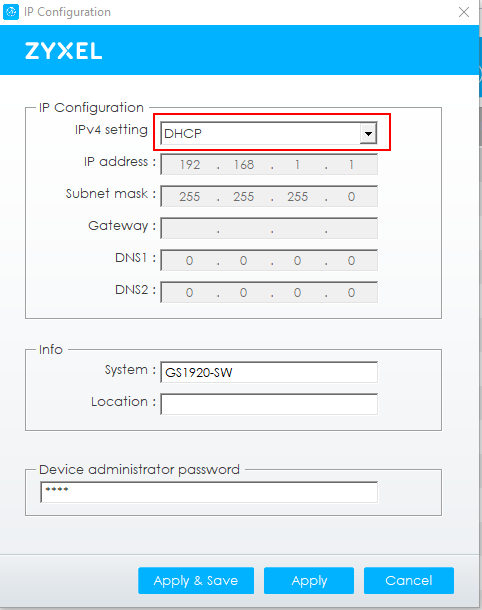

Nastavte požadovanou IP adresu přepínače (ve většině případů se upřednostňuje DHCP):

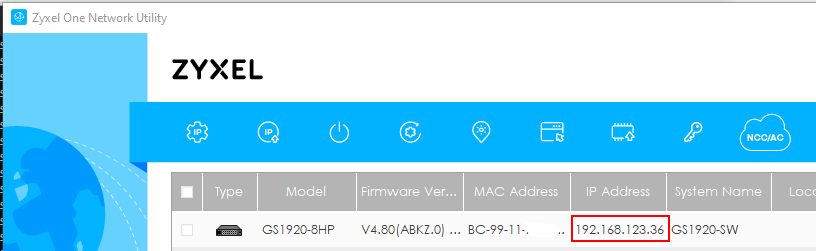

Vyhledejte novou IP adresu v ZON:

Přihlášení přes webový prohlížeč:

Přihlašovací údaje: admin / 1234

1) Konfigurace IP adresy pro správu prostřednictvím webového grafického rozhraní

1. Odpojte spojení mezi přepínačem-1 a přepínačem-2.

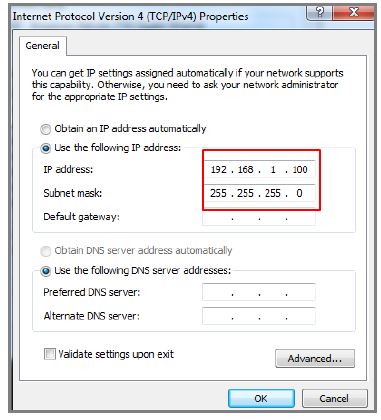

2. Nastavte IP adresu počítače na stejnou podsíť jako u přepínače-2.
V tomto příkladu bude IP adresa 192.168.1.100.

3. Otevřete prohlížeč (IE, Chrome, Safari, Firefox atd.....). Přejděte na webovou stránku http://192.168.1.1 (výchozí IP adresa pro správu). Zadejte pro uživatelské jméno "admin" a pro heslo: "1234" (výchozí přihlašovací údaje) a přihlaste se do webového grafického rozhraní.

4. Přejděte na stránku:

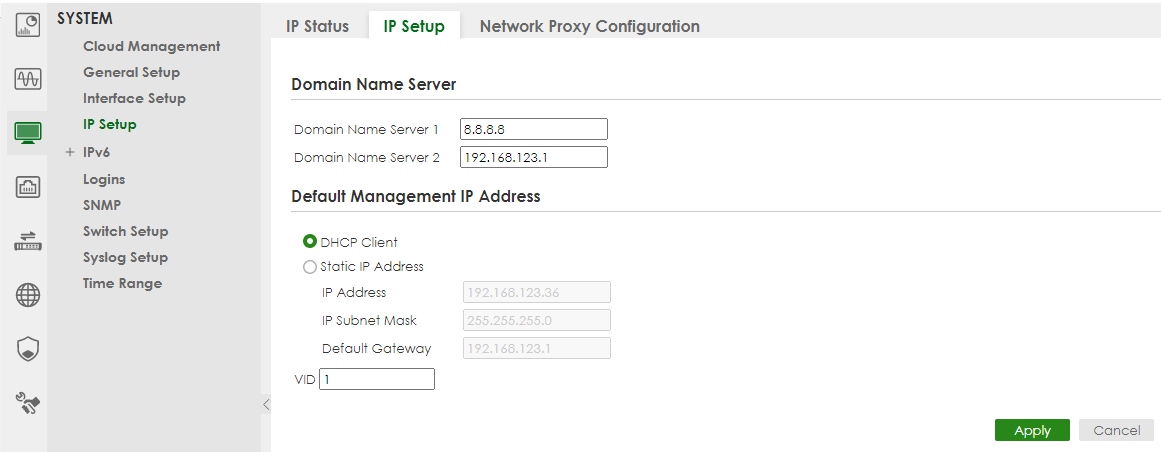

Poté nakonfigurujte výchozí adresu IP pro správu pomocí požadované konfigurace IP (v tomto příkladu je upřednostňována konfigurace DHCP).

5. Uložte konfiguraci

Znovu se přihlaste pomocí nové IP adresy. Po opětovném přihlášení nezapomeňte kliknout na ikonu Uložit, abyste novou konfiguraci uložili.

Testování výsledku

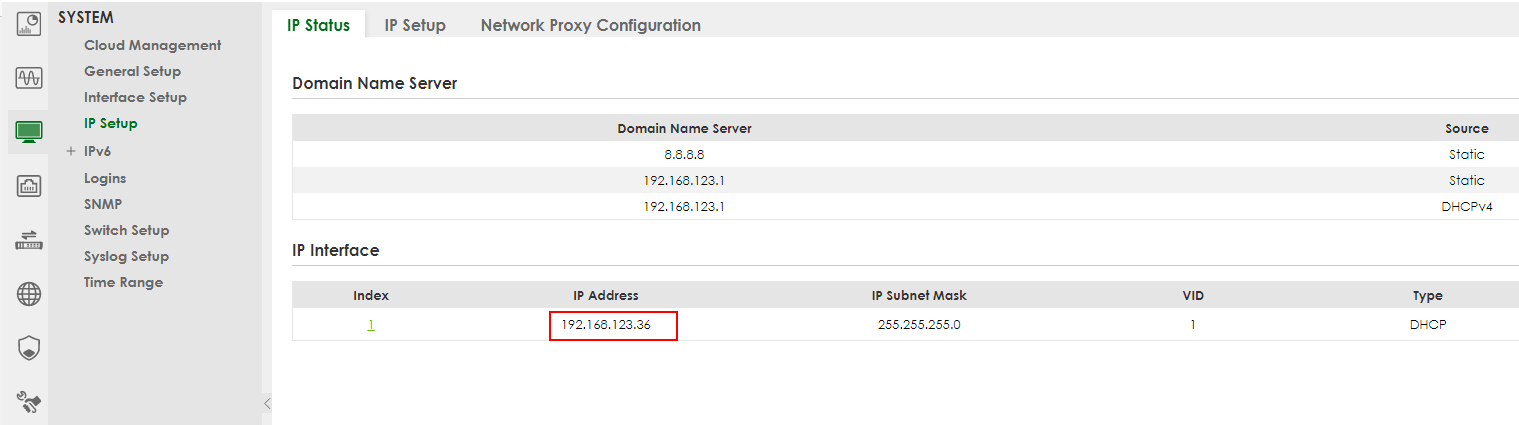

Přihlaste se prostřednictvím webového grafického rozhraní a přejděte do nabídky Menu > Basic Setting > IP Setup > IP Configuration. Zkontrolujte, zda je IP adresa již nakonfigurována jako DHCP.

Pozor, po změně uložte konfiguraci.

Pokud dojde k přerušení nebo ztrátě napájení před uložením konfigurace, zařízení se vrátí k poslední uložené konfiguraci... což může být výchozí konfigurace zařízení.

Tlačítko Save (Uložit) v grafickém uživatelském rozhraní Legacy GUI

Tlačítko "Uložit " najdete v pravém horním rohu webového grafického rozhraní.

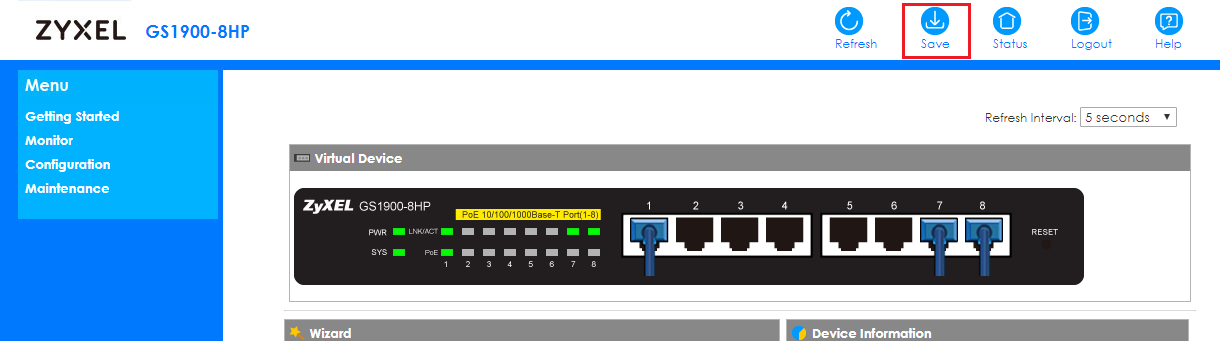

Příklad na zařízení GS1900-8HP:

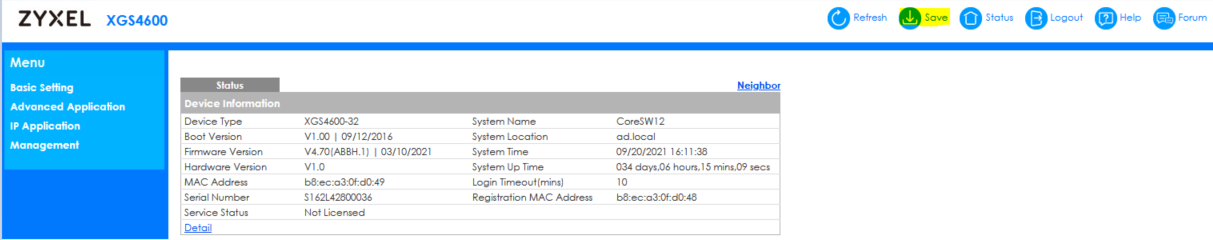

Příklad na XGS4600-32

Video s ukázkou konfigurace
