Jak diagnostikovat VoIP provoz pomocí Wireshark

Při deBugging (diagnostikování) služby IP telefonie je velmi obtížné analyzovat provoz VoIP. Existuje pohodlnější a efektivnější způsob deIPD_N_J6bR9FmvF8_18 VoIP pomocí analyzátoru provozu Wireshark?

Program Wireshark implementuje vhodný mechanismus pro diagnostiku (analýzu) VoIP hovorů, zejména můžete získat grafický diagram hovorů a vidět, jak byla data vyměňována. Wireshark vám umožňuje analyzovat protokol SIP a jeho přenos RTP.

Předpokládejme, že během provádění VoIP hovoru pomocí Wireshark byly zachyceny síťové pakety a tento výpis by měl být analyzován.

Kroky průchodu:

1. Ze seznamu vyberte paket SIP nebo RTP (v našem příkladu analyzujte přenos RTP). Chcete-li filtrovat pakety, můžete do pole Filtr zadat hodnotu.   sip nebo rtp pro zobrazení pouze určitého typu provozu.

2. Přejděte do nabídky Statistiky (nebo Telefonie , v závislosti na verzi programu) > VoIP hovory .

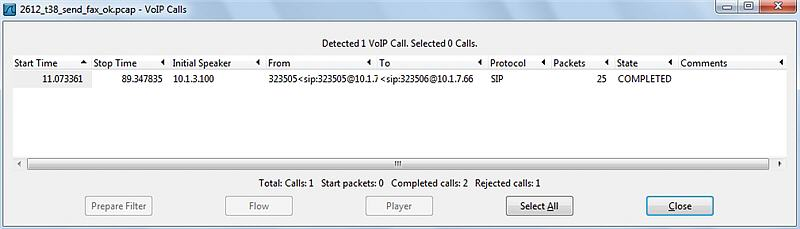

Otevře se okno VoIP hovory se seznamem volání VoIP.

Seznam VoIP hovorů obsahuje následující informace pro každý hovor:

• Čas zahájení: Čas zahájení hovoru.
• Stop Time: Čas ukončení hovoru.
• Počáteční reproduktor: IP adresa zdroje paketů, který zahájil hovor.
• Od: U volání SIP se požadavek INVITE zobrazí v poli „Od“.
• Komu: U volání SIP se požadavek INVITE zobrazí v poli „Komu“.
• Protokol: Protokol.
• Pakety: Počet paketů účastnících se hovoru.
• Stav: Stav hovoru.
• Komentář: Další komentáře.

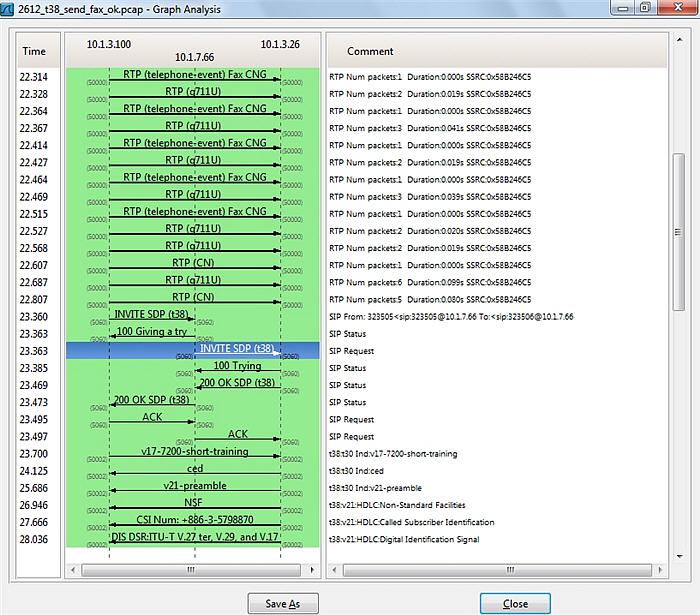

3. Vyberte VoIP hovor a poté klikněte na tlačítko Graf (nebo Tok , v závislosti na verzi programu). Zobrazí se okno Grafová analýza s grafickým diagramem výměny dat volání VoIP.

V tomto diagramu je mnohem pohodlnější analyzovat přenos VoIP pro diagnostiku (deBugging), ale bude vyžadovat znalost principů protokolu přenosu dat SIP (Session Initiation Protocol): https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495
