Důležité upozornění: |
V této příručce se dozvíte, jak nakonfigurovat IPsec VPN IKEv2 pomocí průvodce nastavením (Quick Setup) na firewallu Zyxel řady VPN/USG FLEX/ATP a jak se k němu připojit na zařízeních se systémem Android, iPhone (iOS), počítačích se systémem Windows a Mac pomocí aplikace Zyxel SecuExtender i nativního klienta. Budeme se zabývat také specifickými úvahami o konfiguraci VPN na zařízeních se systémem iOS, mobilních zařízeních s verzí 18 a vyšší a počítačích s firmwarem Sonoma nebo novějším.

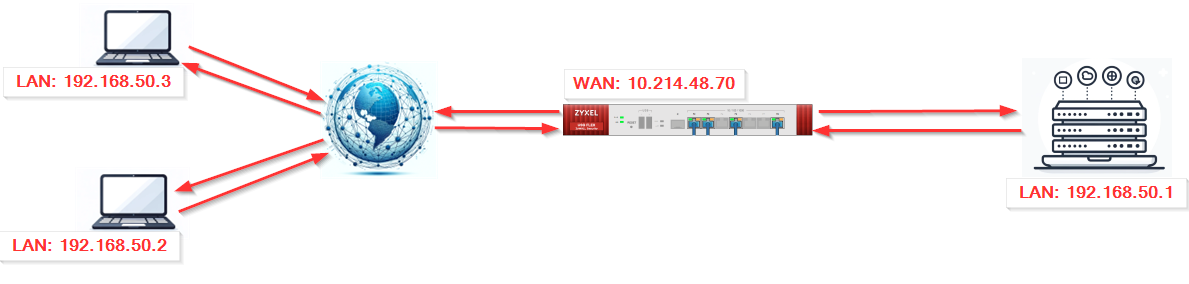

Poznámka: IP adresy na obrázku jsou pouze příkladové a nejsou relevantní pro celý článek. Ve vašem případě se mohou lišit.
Konfigurace sítě VPN prostřednictvím rychlého nastavení

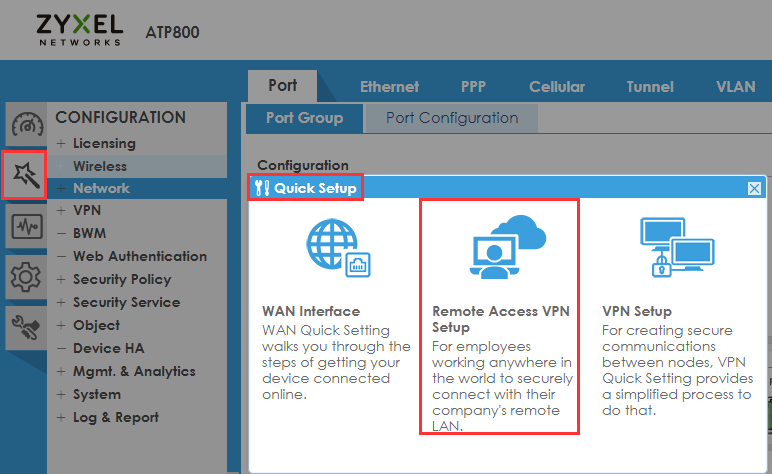

Přihlaste se do WEB GUI brány Firewall, přejděte do Rychlého nastavení a vyberte možnost Vzdálený přístup VPN a poté IKEv2 IPSec Client (Zyxel SecuExtender, non-SecuExtender).
Tuto možnost použijte, pokud používáte klienta IPSec VPN Zyxel SecuExtender nebo operační systém počítače, který podporuje IPSec VPN s IKEv2 (klient VPN non-SecuExtender). Pomocí klienta Zyxel SecuExtender VPN můžete vytvořit pravidlo pro úplný tunel nebo rozdělený tunel VPN. Pravidlo Full Tunnel VPN můžete vytvořit pouze s klientem VPN jiným než SecuExtender.

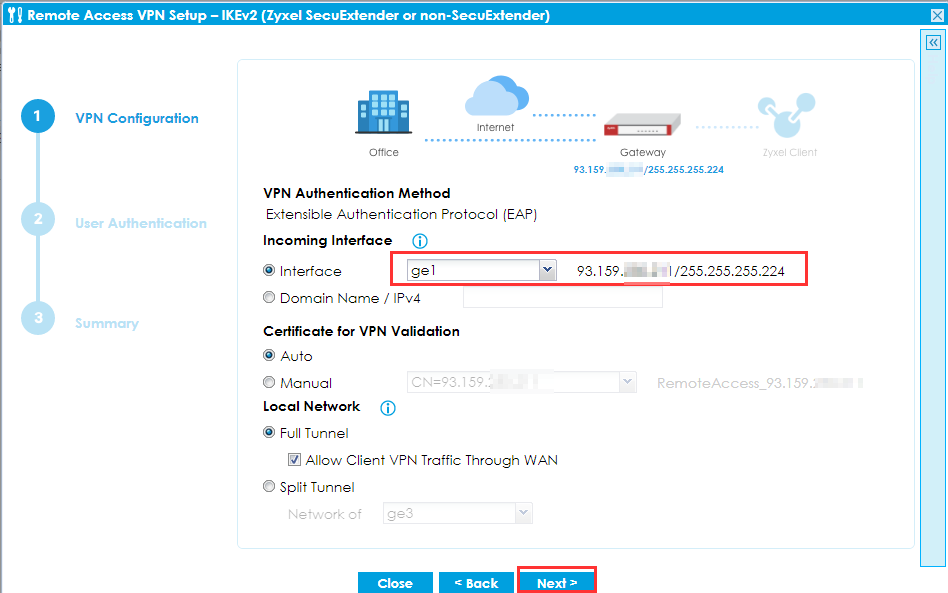

Nakonfigurujte fond IP adres pro klienta.
Fond IP adres bude používat vybranou nepoužívanou podsíť v zařízení, aby se zabránilo nastavení stejné podsítě. Fond IP adres bude začínat na 192.168.50.1 Pokud v nastavení brány existuje podsíť 192.168.50.1, fond IP adres se automaticky změní.

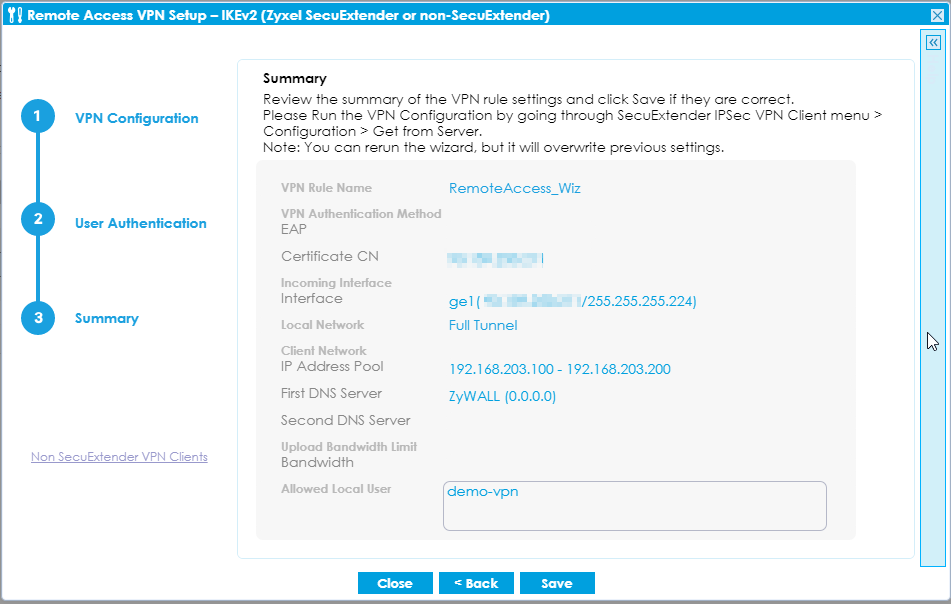

Přidejte nebo vytvořte uživatele, kteří budou mít přístup k síti VPN. Po přidání uživatelů klepněte na tlačítko Další a zkontrolujte všechna nastavení, abyste se ujistili o jejich správnosti. Nyní si můžete stáhnout automatický skript pro konfiguraci sítě VPN nebo ji nakonfigurovat ručně pomocí certifikátu.
Po úspěšné konfiguraci sítě VPN si můžete stáhnout a nainstalovat soubory skriptu do zařízení se systémem Windows, MacOS, iOS nebo Android a automaticky konfigurovat nastavení sítě VPN.
Poznámka: Nastavení VPN pro klienty IPSec VPN, které nejsou součástí aplikace SecuExtender, nepodporují následující funkce:
- Omezení šířky pásma pro nahrávání
- Rozdělený tunel
- Dvoufaktorové ověřování (Google Authenticator)
Důležité: Uživatelé se systémy iOS 18 nebo novějšími a Mac OS 14 Sonoma nemohou skript používat a musí jej nakonfigurovat ručně. V tomto článku v části nastavení pro iPhone a MacOS najdete podrobnější popis potřebných kroků.
Mějte na paměti, že: V případě, že se jedná o systém iPhone, je nutné, abyste se v něm nacházeli: Pro minimalizaci chyb v konfiguraci a dalších možných problémů doporučujeme pro instalaci použít skript. Certifikát však můžete nainstalovat a nakonfigurovat také ručně přímo v koncovém zařízení. Podrobné pokyny pro ruční instalaci certifikátu a konfiguraci VPN najdete v části "Ruční konfigurace certifikátu".
Použití skriptu VPN v systému Windows

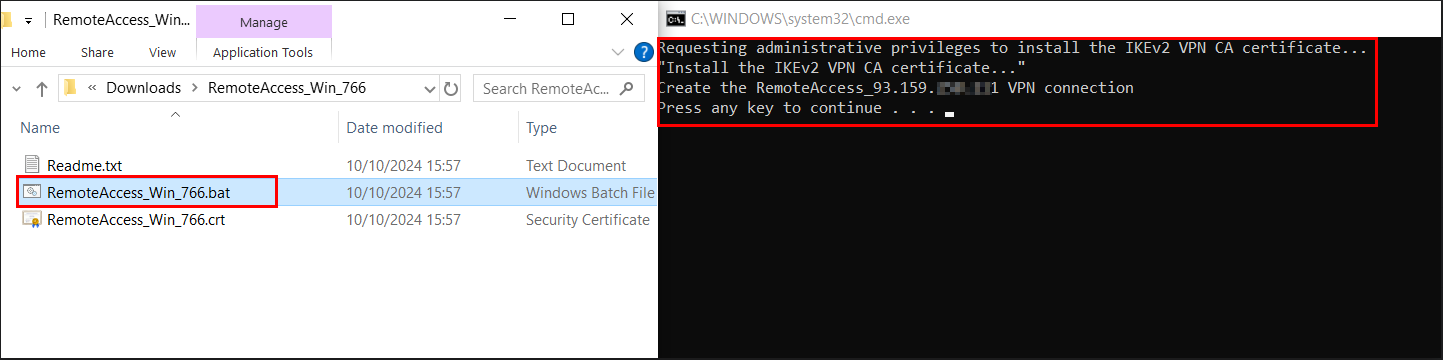

Uložte archiv se skriptem do počítače, rozbalte složku a poté spusťte skript pod právy správce (jedná se o soubor s příponou bat).

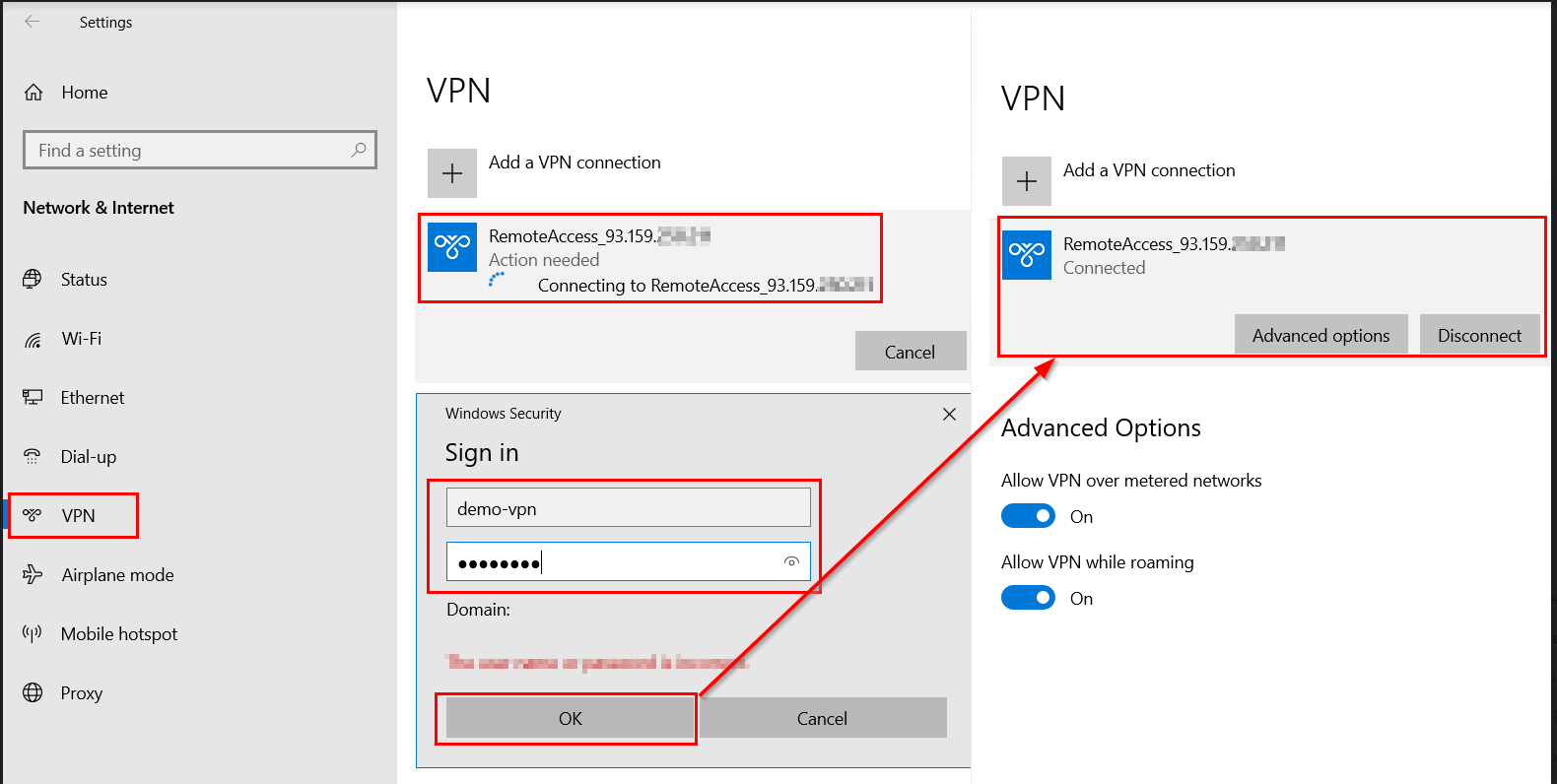

Po úspěšné instalaci přejděte do nastavení VPN v počítači. Tam najdete vytvořené připojení VPN. Klepněte na tlačítko připojit. Dále zadejte uživatelské jméno a heslo.
Použití skriptu VPN v systému Android
Uživatelé systému Android si nainstalujte program StrongSwan a postupujte podle tohoto článku:
Použití skriptu VPN na iPhonu
Důležité: Uživatelé s iOS 18 nebo novějším a Mac OS 14 Sonoma nemohou skript používat a musí jej nakonfigurovat ručně. Důvodem jsou zvýšené bezpečnostní požadavky společnosti Apple na šifrování IKEv2 VPN. Chcete-li tento problém vyřešit, musíte provést změny Skupiny klíčů a Návrh v Nastavení fáze 1 a Nastavení fáze 2 dříve vytvořeného připojení VPN pomocí Rychlého nastavení (Wizzard).

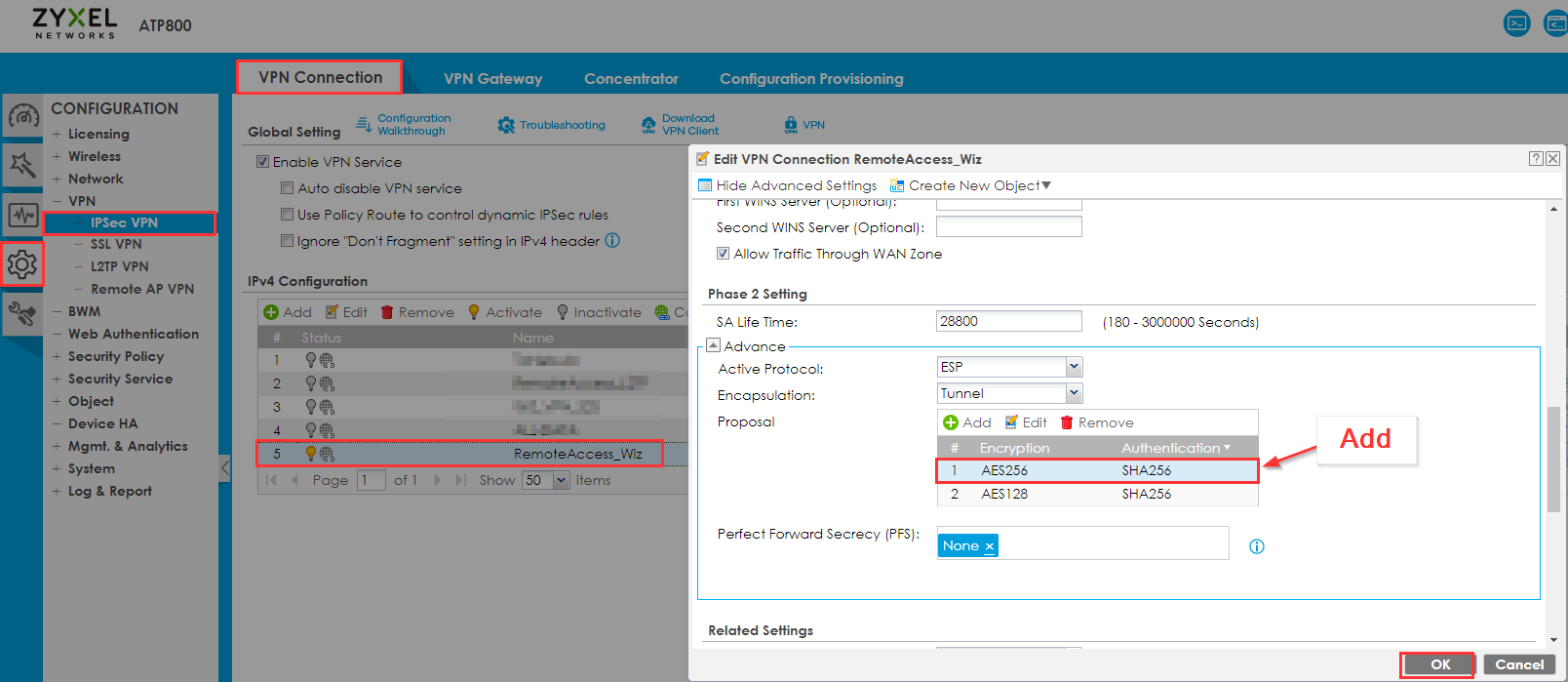

Chcete-li pokračovat, vraťte se do webového grafického rozhraní brány firewall. V levé nabídce vyberte položku "Konfigurace" a přejděte na položku "VPN". Otevřete nastavení konfigurace příslušného připojení VPN a přidejte návrh s následujícími nastaveními v části Fáze 2 Nastavení :
Návrh
- Šifrování: AES256
- Autentizace: A256: SHA256.

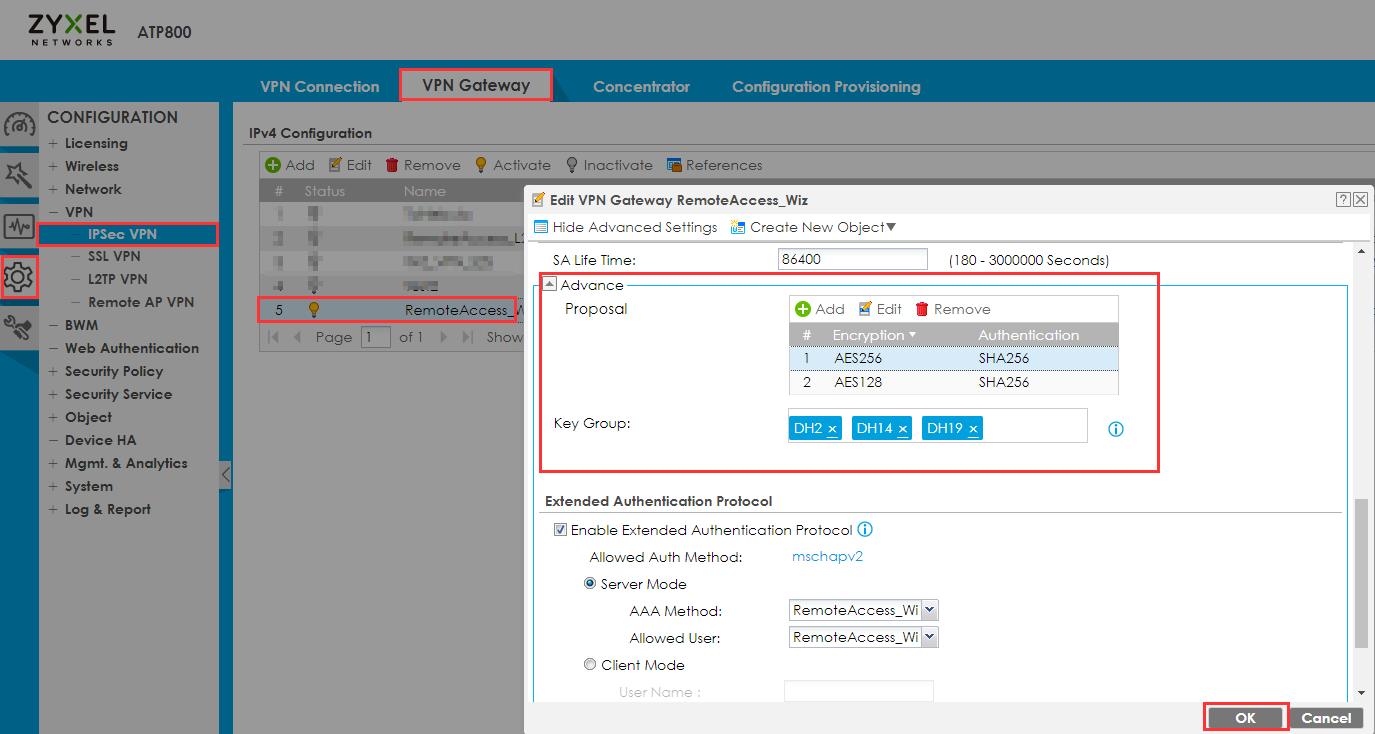

Dále přejděte na kartu "VPN Gateway ", kde musíme aktualizovat nastavení fáze 1 následujícím způsobem:
Návrh
- Šifrování: AES256
- Ověřování: SHA256
Skupina klíčů: DH2 DH14 DH19
Po provedení změn je nezapomeňte použít kliknutím na tlačítko "Apply" (Použít).
Dalším krokem je stažení certifikátu pro naše připojení VPN a jeho instalace do zařízení.
Jak stáhnout certifikát

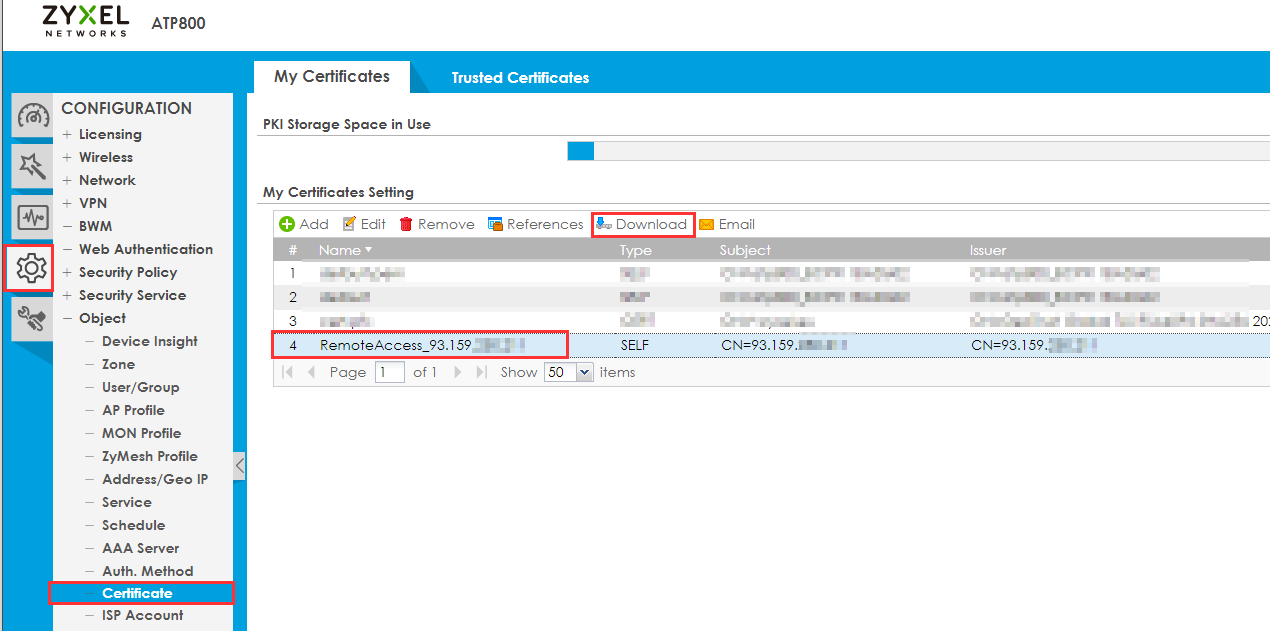

Přejděte do nabídky Konfigurace -> Objekt -> Certifikát, vyberte certifikát VPN a stisknutím tlačítka "Stáhnout" certifikát stáhněte.
Nyní se můžete rozhodnout, zda chcete certifikát exportovat s heslem, aby byl bezpečný a nedostal se do nepovolaných rukou, nebo zda jej necháte prázdný, abyste certifikát exportovali bez hesla a nainstalovali.
Nyní můžete tento certifikát přiložit k e-mailu, který pošlete uživatelům, a vysvětlit jim, jak jej nainstalovat a připojit se k síti VPN.
iPhone se systémem iOS 18 a vyšším: Ruční instalace certifikátu a konfigurace VPN
Nyní přejděme k nastavení v samotném iPhonu. Stáhněte si certifikát zaslaný například poštou do iPhonu.
Poznámka: Tyto změny nemají vliv na existující připojení k VPN, bez ohledu na to, jak byla vytvořena, ať už pomocí "Rychlého nastavení", nebo ručně.

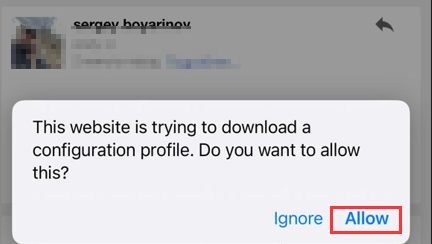

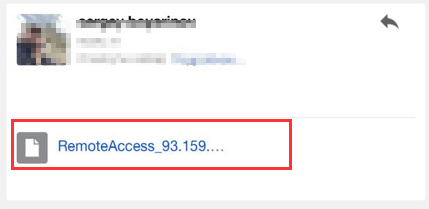

| Odeslání certifikátu poštou, např. V telefonu Iphone otevřete poštovní zprávu obsahující certifikát a spusťte ji. | ||
Po dokončení certifikátu se v nastavení zařízení objeví nový profil. Chcete-li jej najít, přejděte do nastavení telefonu Iphone.

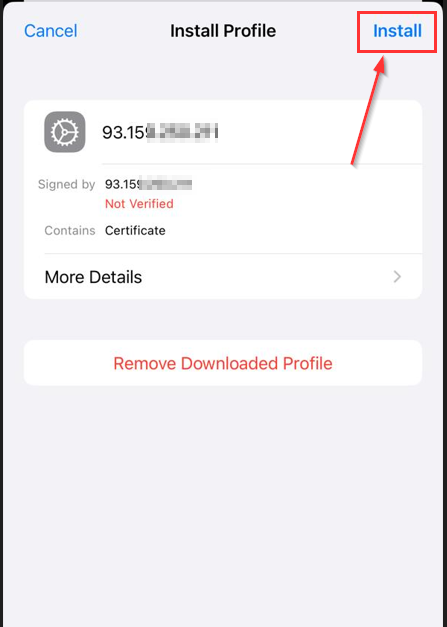

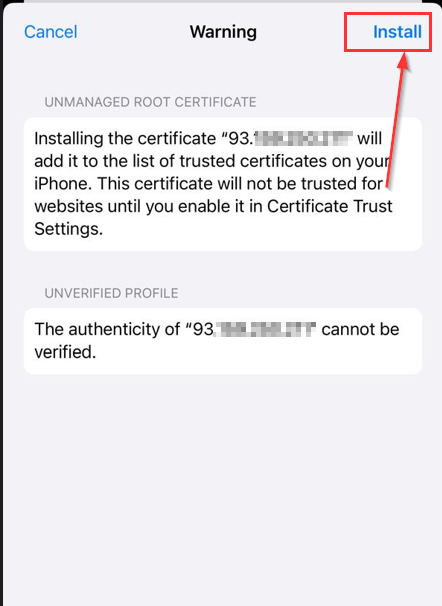

| S klikněte na položku "Stažený profil": | Klikněte na "Instalovat": | Klikněte na "Instalovat": |

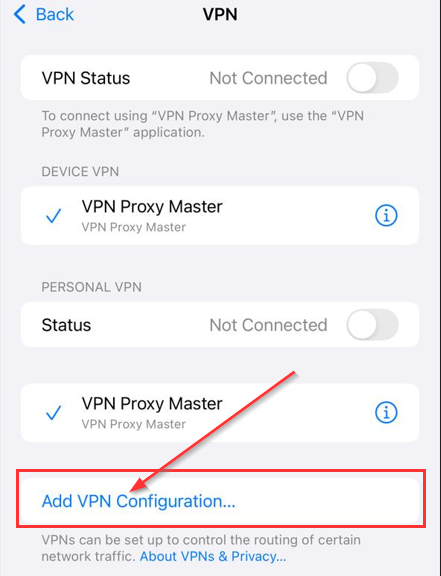

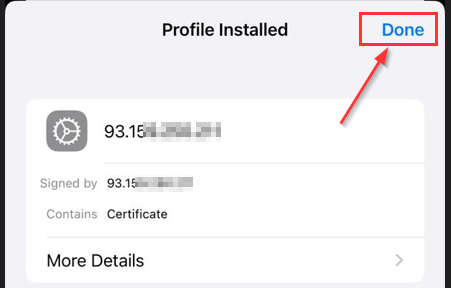

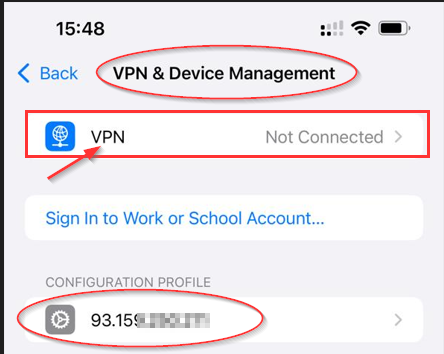

| Nyní máte ověřený certifikát: | Přejděte do Nastavení -> VPN a zařízení | Klikněte na "Přidat VPN" |

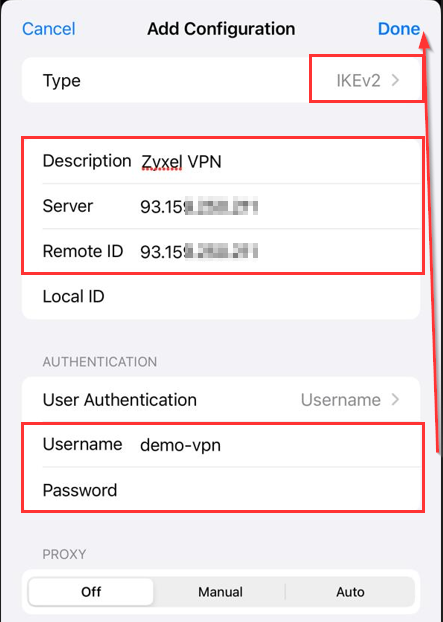

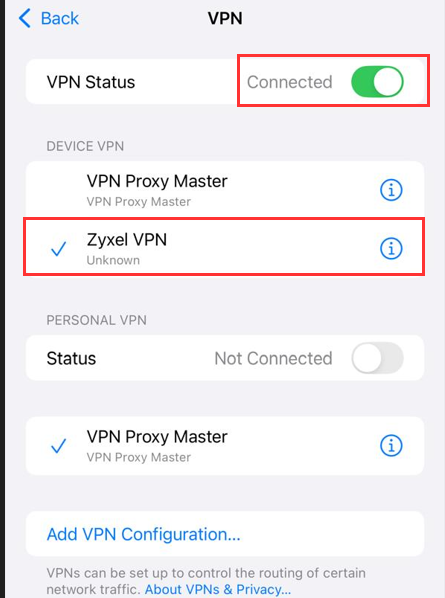

| Do polí "Server" a "Remote ID" zadejte IP adresu WAN vašeho firewallu a uživatelské jméno a heslo. | Navažte spojení a počkejte, až se zobrazí stav "Připojeno", obvykle to trvá několik sekund. |
Systém Windows 10 a vyšší: Ruční instalace certifikátu a konfigurace sítě VPN

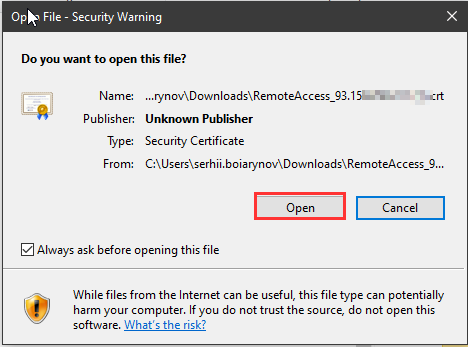

| Dvakrát klikněte na certifikát levým tlačítkem myši a v nově otevřeném okně klikněte na tlačítko "Otevřít". | Klikněte na tlačítko "Instalovat certifikát" |
Můžete také zkusit dvakrát kliknout na certifikát, kliknout na "Instalovat certifikát..." a kliknout na "Další".

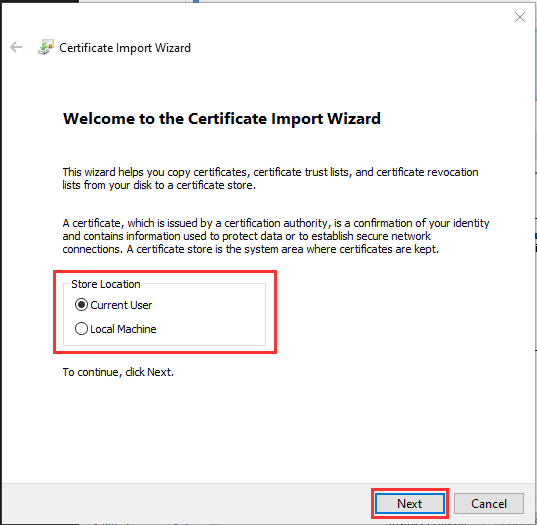

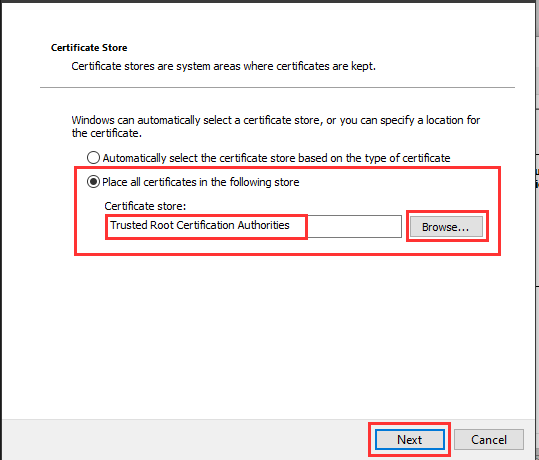

| Vyberte, zda bude certifikát dostupný všem uživatelům počítače, nebo pouze aktuálnímu uživateli. | Klikněte na tlačítko "Umístit všechny certifikáty do následujícího úložiště" a vyberte "Důvěryhodné kořenové certifikační autority". |

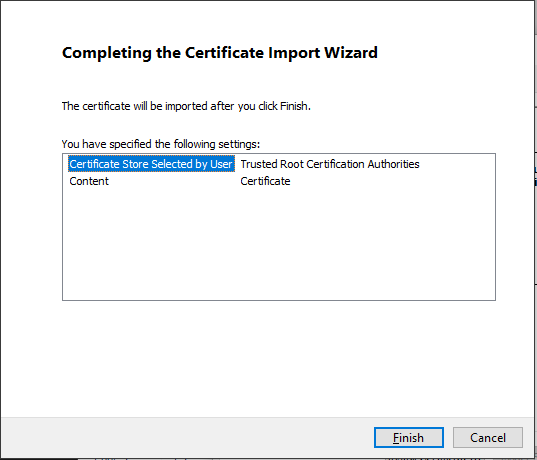

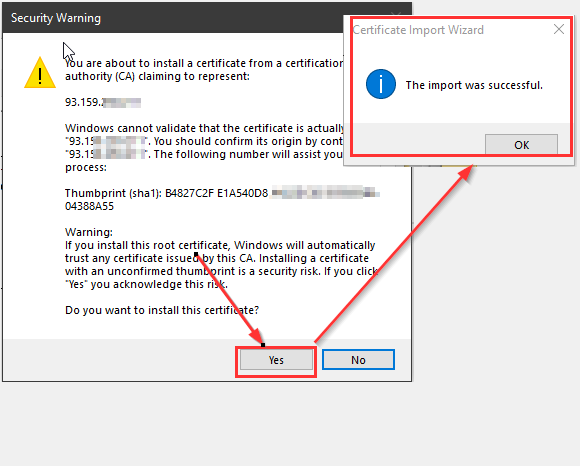

| Téměř na místě stiskněte tlačítko "Dokončit" | Pak to vezmeme s varováním a je hotovo! |
Nyní provedeme konfiguraci samotného profilu VPN. Chcete-li to provést na svém počítači, přejděte do sekce VPN.

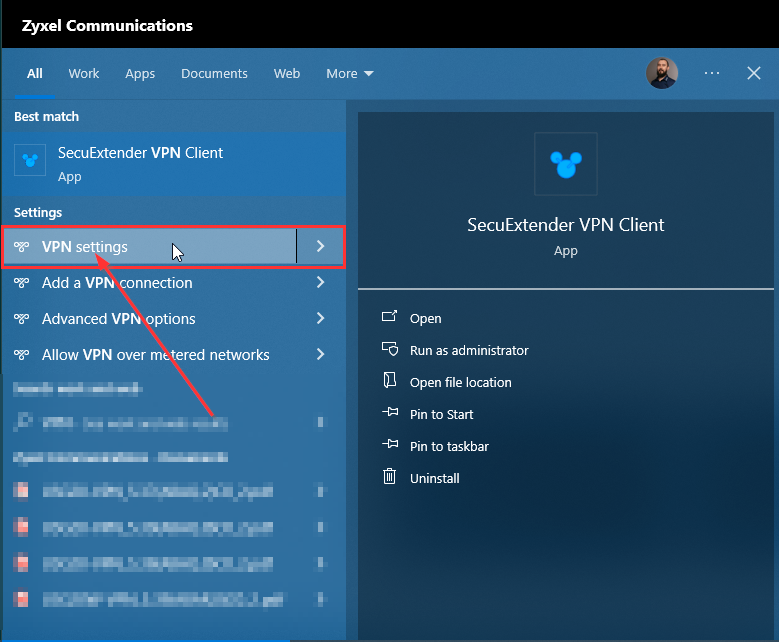

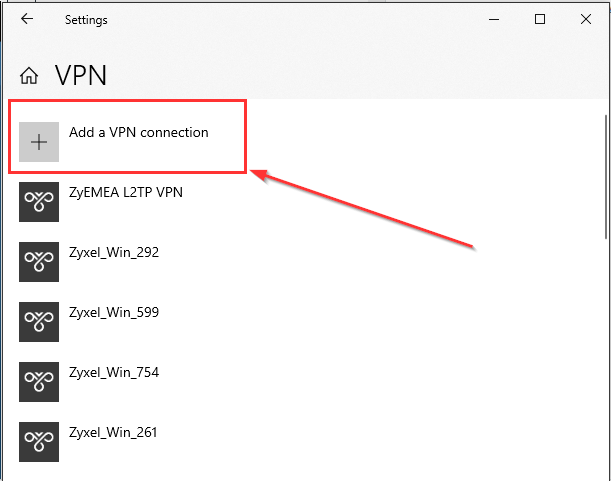

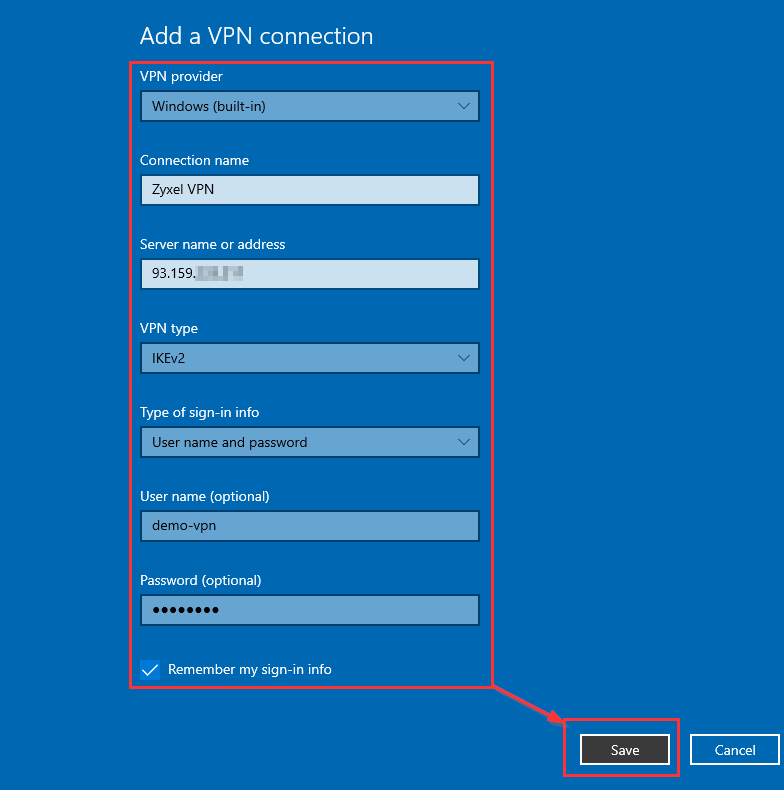

| Použijte vyhledávání ve Windows a, vyhledejte VPN a z vyhledávacího řádku Windows vyberte "Nastavení VPN": | V novém okně, které se otevře, klikněte na "Přidat připojení VPN". |
MAC OS 14 Sonoma a vyšší: Ruční instalace certifikátu a konfigurace VPN

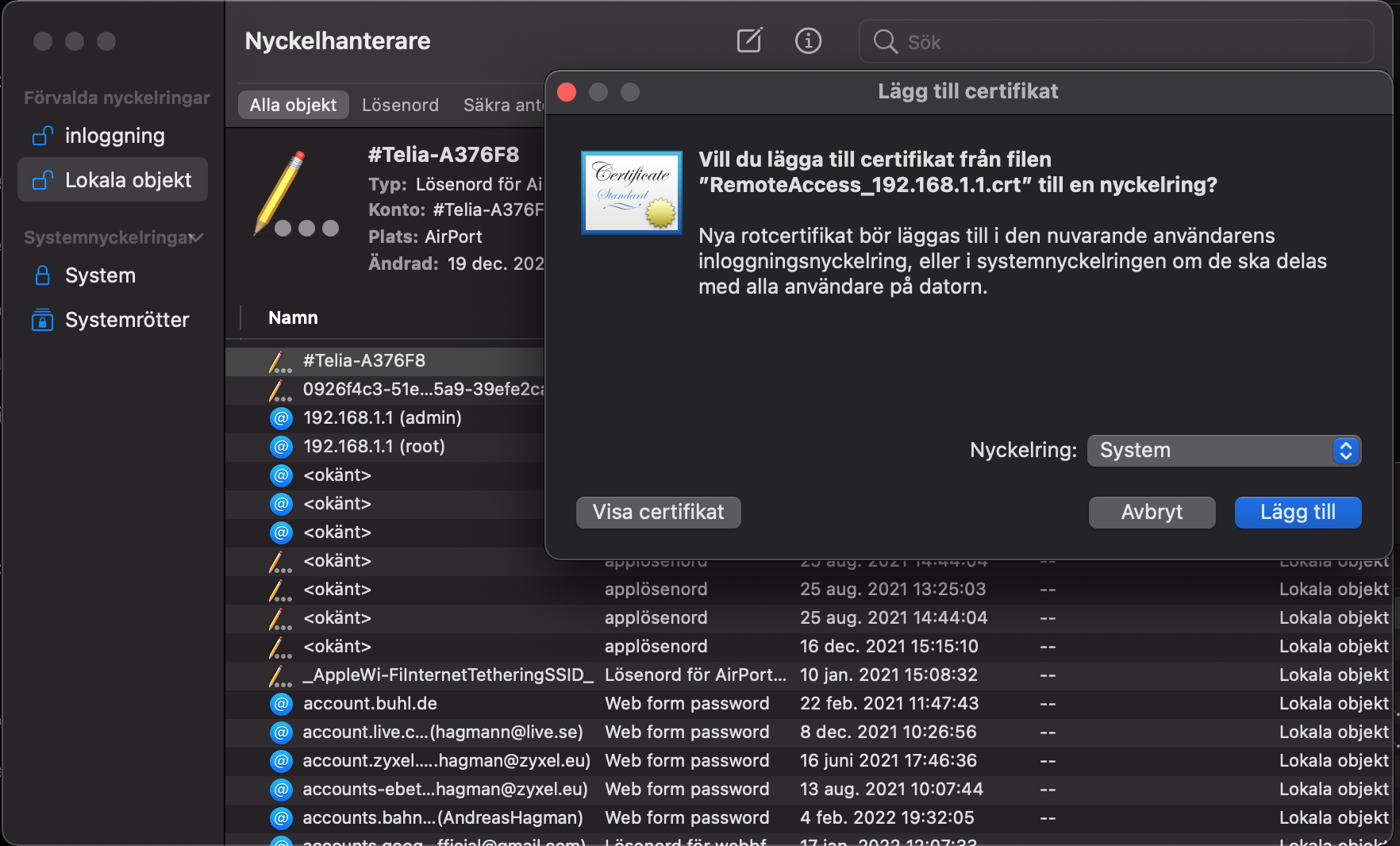

| Dvakrát klikněte na certifikát a vyberte "keychain" "system". | Klikněte na symbol WiFi a na "Nastavení sítě". Poté klikněte na znaménko "+" pod připojením WiFi. |

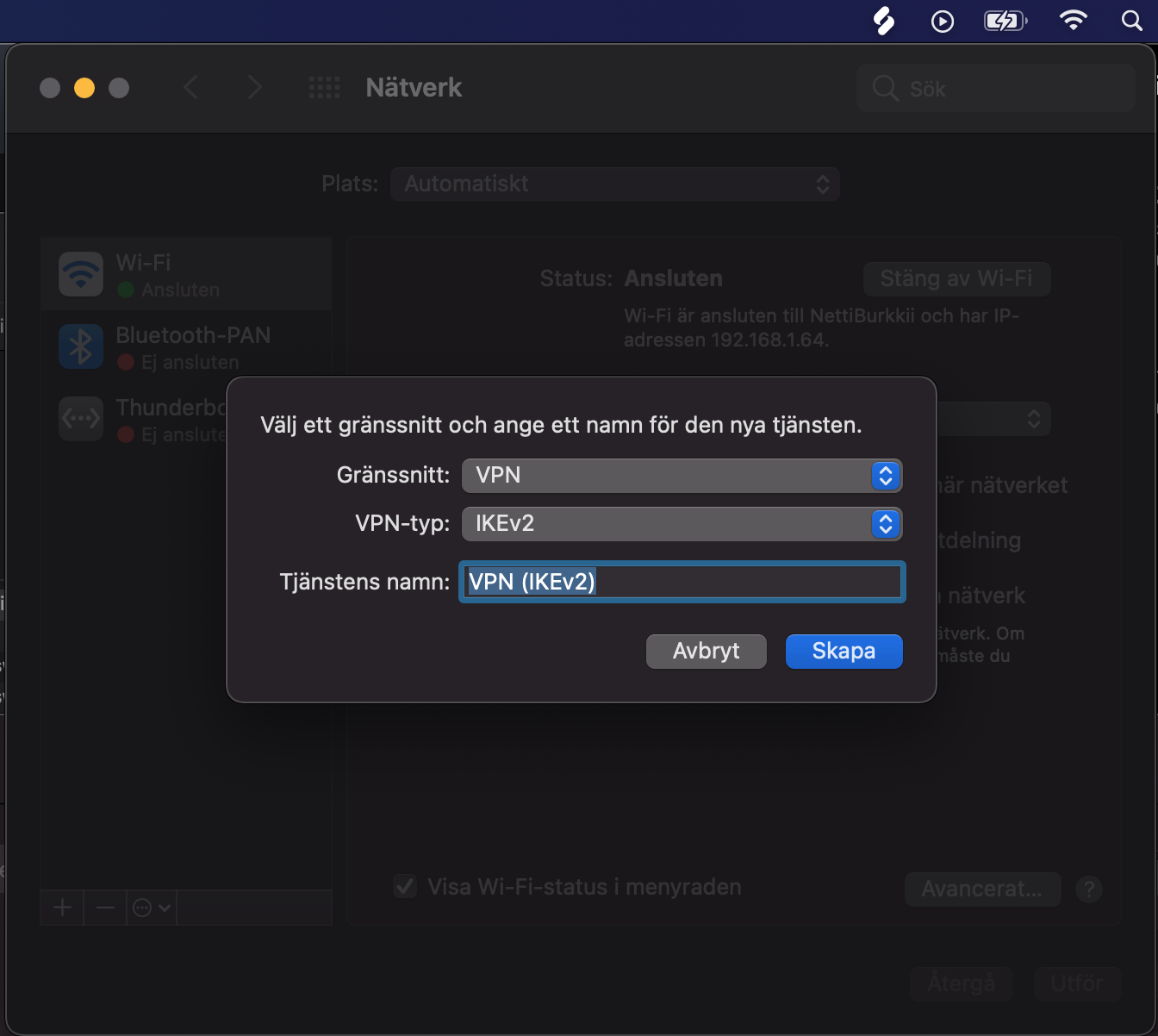

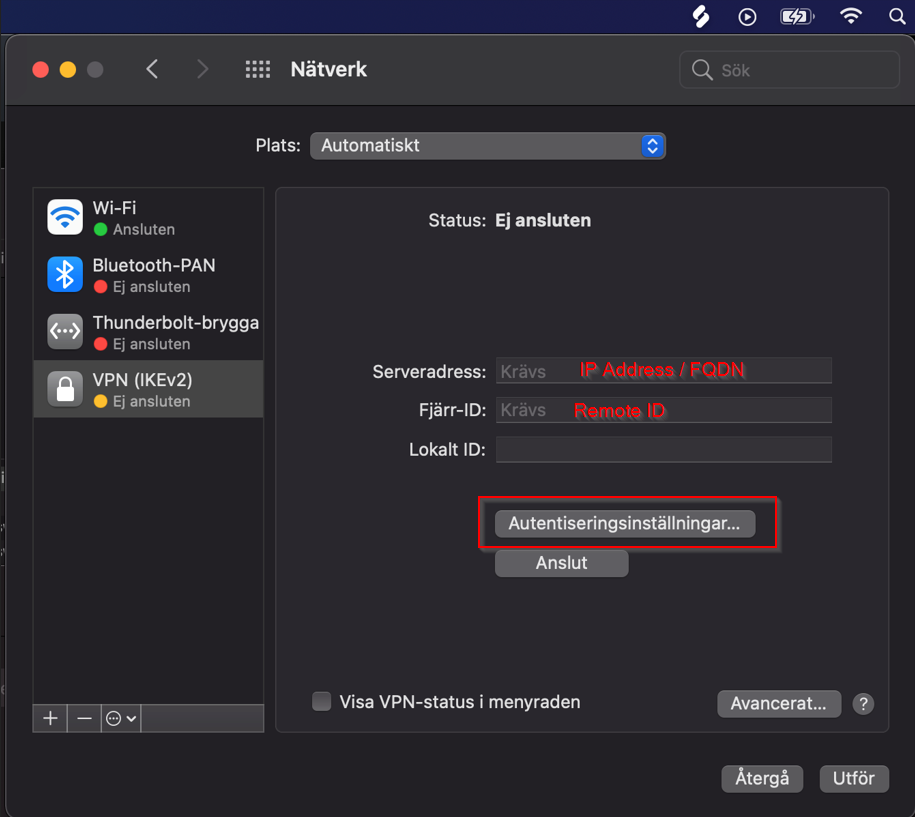

Klikněte na symbol WiFi a "Nastavení sítě". Poté klikněte na znak "+" pod svými WiFi připojeními a Vytvořit IKEv2 VPN, jak je uvedeno níže.
Vyplňte IP adresu / FQDN, Remote ID a poté klikněte na nastavení ověřování níže. Vyberte uživatelské jméno a zadejte své uživatelské jméno a heslo.
Zyxel SecuExtender
SecuExtender přizpůsobuje princip nulové důvěryhodnosti a pomáhá IT oddělení ověřovat identitu uživatelů a vynucuje kontrolu vstupu pro zvýšení bezpečnosti. K používání nástroje SecuExtender je nutná licence . Můžete si jej však stáhnout zdarma a vyzkoušet bezplatnou zkušební verzi kliknutím zde: SecuExtender VPN Client
Tento článek se bude zabývat konfigurací aplikace Zyxel SecuExtender na příkladu klienta pro systém Windows. Postup pro systém MacOS je však až na drobný rozdíl v designu aplikace totožný.

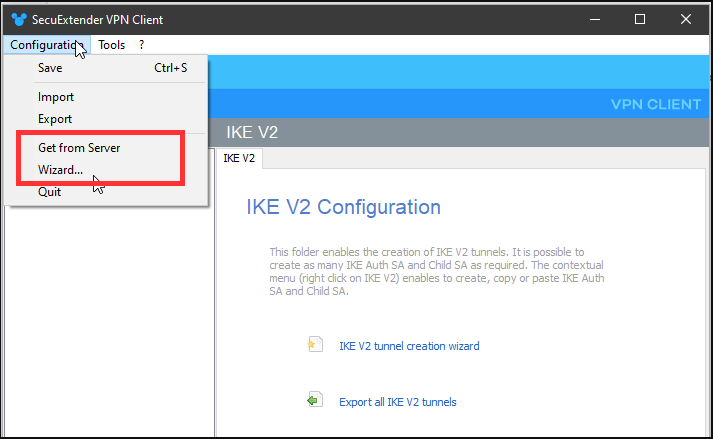

Otevřete aplikaci a v levém horním rohu klikněte na položku "Configuration" (Konfigurace). V rozevírací nabídce najdete 2 položky "Get from Server" (Získat ze serveru) a "Wizard" (Průvodce).

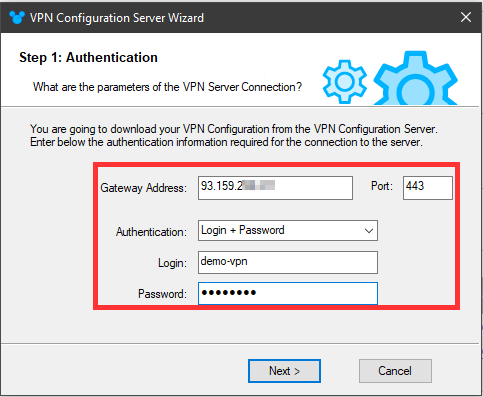

Obě možnosti jsou velmi jednoduché. Při výběru možnosti "Získat ze serveru" je třeba znát jméno nebo adresu a uživatelské jméno a heslo uživatele VPN. V případě Průvodce můžete během konfigurace provádět další změny.

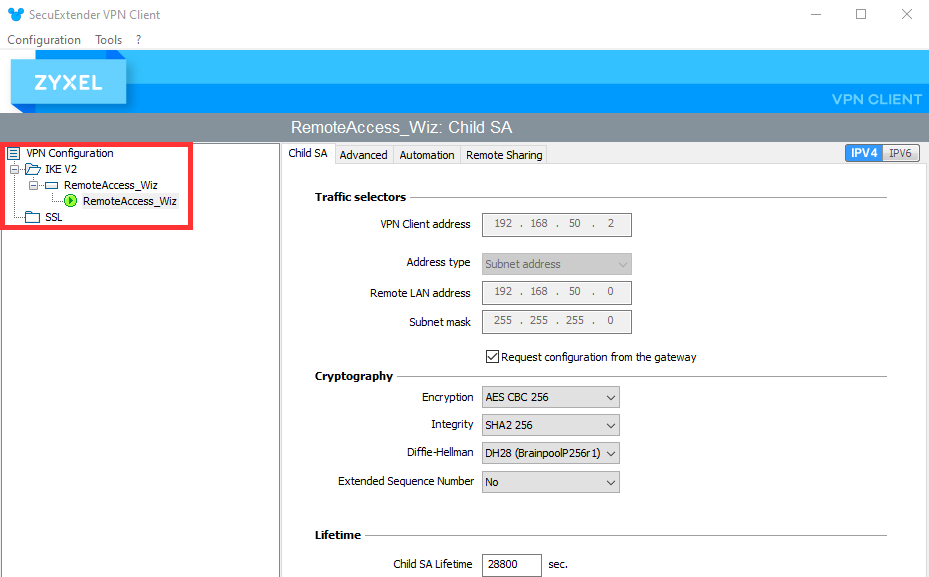

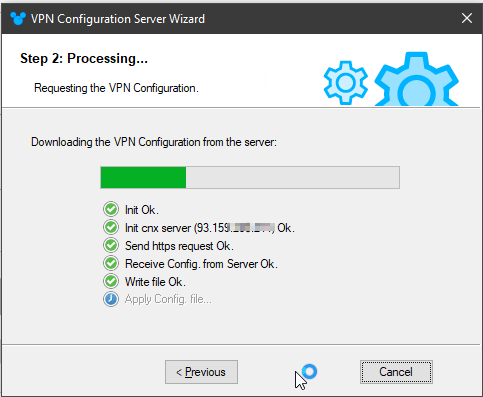

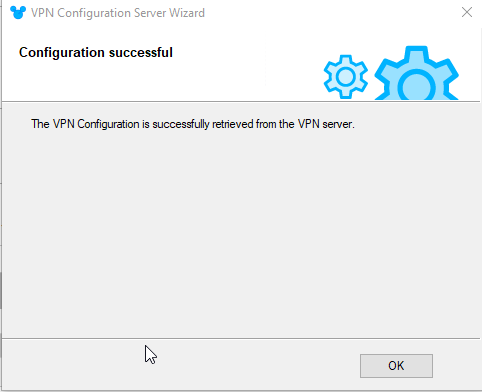

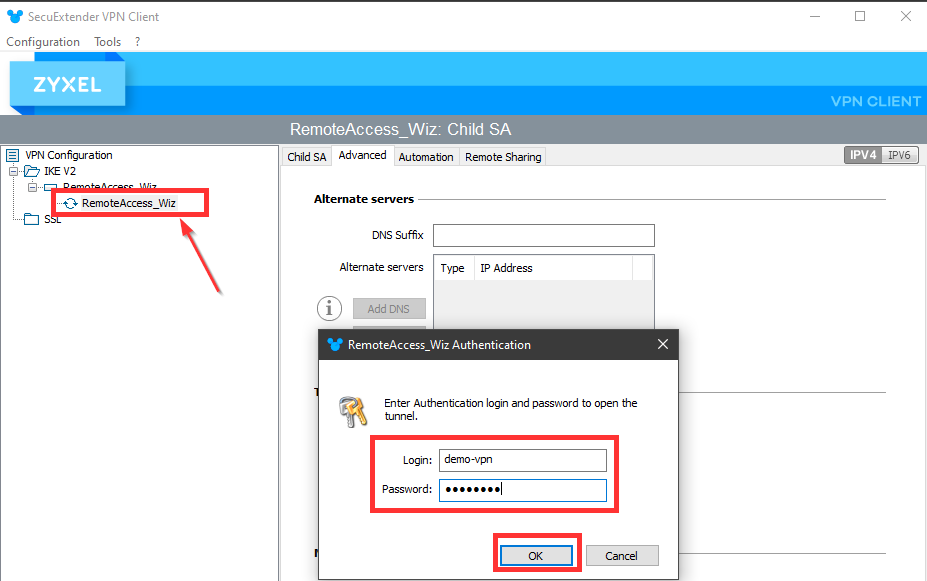

Stažení profilu VPN proběhlo úspěšně. Nyní přejděte do hlavní nabídky a v seznamu vlevo uvidíte nový profil VPN. Poklepejte na něj vlevo a zadejte své uživatelské jméno a heslo. Hotovo. Připojení je úspěšné!
Upozorňujeme, že "Kontrola certifikátu" by měla být vypnuta, pokud používáte výchozí a vlastnoručně podepsanou certifikační autoritu.
