VLAN přes WDS (bezdrátový distribuční systém) - Bezdrátový most

Tento krok za krokem průvodce ukazuje, jak nakonfigurovat VLAN přes WDS (bezdrátový distribuční systém). Při použití bezdrátového mostu chceme také zajistit, aby všechny VLANy byly použitelné i přes WDS připojení.

Scénář

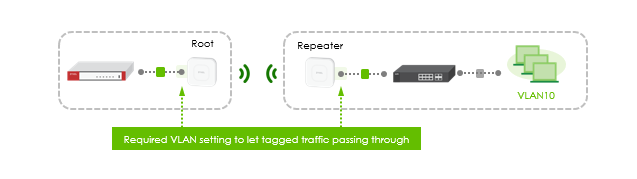

Když je potřeba propojit dvě fyzická místa na velké vzdálenosti, může být levnější je propojit bezdrátově než pokládat ethernetové kabely. Například hlavní kancelář chce vytvořit bod-bod most do pobočky. Ve pobočce by měly být k dispozici také VLANy z hlavní kanceláře.

Co k tomu potřebujete?

- Přístupové body podporující bezdrátový most, například WAC

- Přepínač podporující VLANy

Obsah

1. Konfigurace AP samostatně

2. Druhý AP

3. Konfigurace kanálu

4. Informace o WDS propojení

5. Vytvoření VLAN

6. Kontrola výsledků

1. Konfigurace AP samostatně

Nakonfigurujte AP samostatně. Výchozí adresa je https://192.168.1.2 nebo použijte naše užitečné nástroje jako ZON nebo ZAC.

Přejděte do

Configuration > Wireless > AP Management

Nastavte první AP jako root AP a klikněte na „Apply“.

2. Druhý AP

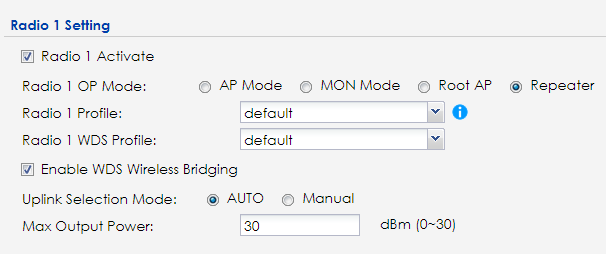

Vyberte druhý AP jako repeater a povolte „WDS Wireless Bridging.“

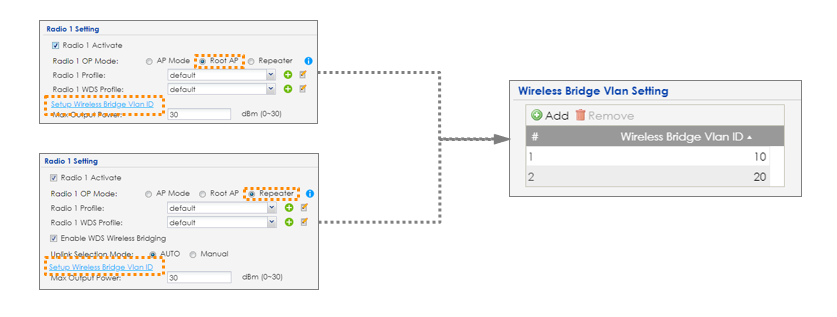

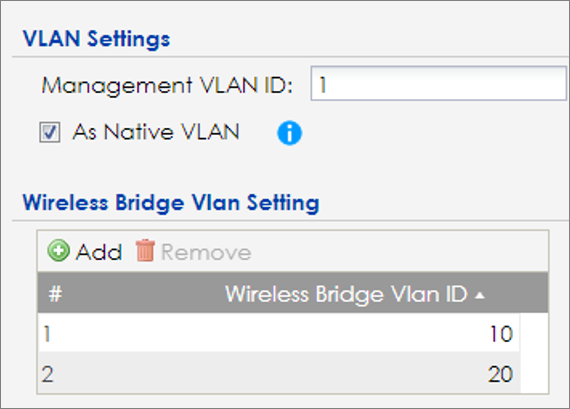

Poté můžete přímo použít nově přidané hypertextové odkazy pro vytvoření potřebných nastavení VLAN:

->WDS profil

v Configuration > Object > WDS Profile lze nakonfigurovat. Zde lze nastavit WDS SSID a předem sdílený klíč. WDS SSID bude skryto.

3. Konfigurace kanálu

Ujistěte se, že AP nemění kanály automaticky, nastavte je ručně v

Configuration > Object > AP Profile > Radio

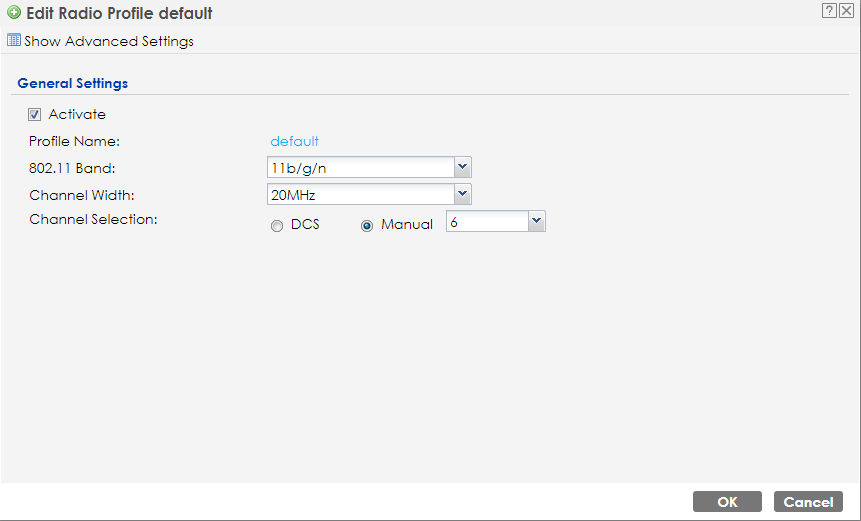

Upravte rádiové rozhraní (2.4 GHz nebo 5 GHz) na obou AP na stejný kanál. Sledujte, který rádiový kanál se používá pro bezdrátový most.

- zaškrtněte „manual“ a vyberte požadovaný kanál

4. Informace o WDS propojení

Přejděte do

Monitor > WDS Link Info

Zde můžete zkontrolovat, zda WDS připojení funguje. Pokud je připojení funkční, mělo by to vypadat takto:

5. Vytvoření VLAN

Po dokončení je čas vytvořit VLANy.

 Přejděte do:

Configuration > Network > VLAN

Přidejte VLANy dle potřeby.

Poznámka: Nezapomeňte přidat oba AP do VLAN

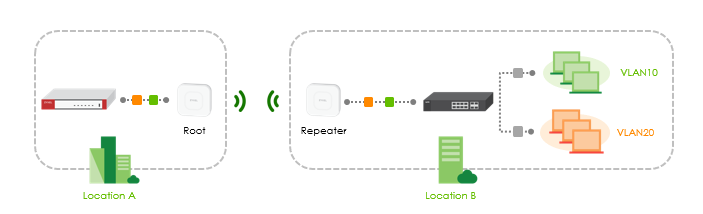

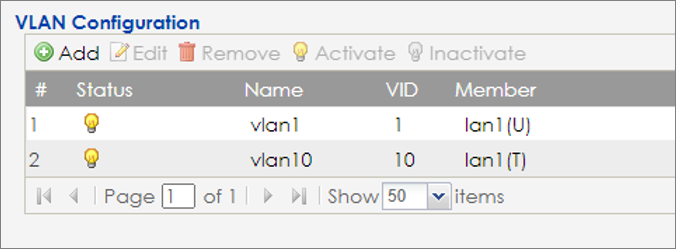

Příklad vytvoření VLAN:

Následující články ukazují, jak...

konfigurovat VLAN na zařízení USG

konfigurovat VLAN v ethernetových přepínačích

6. Kontrola výsledků

Nyní připojte klienta do přepínače, který je připojen pouze k repeater AP. Měli byste mít přístup k internetu z druhé lokality nebo být schopni pingnout zařízení na druhé straně. Klienti by měli získat IP adresu odpovídající vaší konfiguraci.
