Konfigurace sítě Smart Mesh v aplikaci Nebula - nastavení, monitorování a řešení problémů

Tento článek ukazuje, jak nakonfigurovat inteligentní síť v Nebula, jak přemostit WiFi na LAN pomocí Wireless Bridge a jaká vylepšení byla provedena v systému Nebula mesh. Uvádí také podporované modely, mesh downlink, zadání mesh AP, Mesh Failover, jak zkontrolovat sílu signálu v mesh systému, nestabilní mesh a pokud se mesh nepřipojí.

Upozornění : Tento článek se týká funkce Smart Mesh, nikoli Wireless Bridge. Obě technologie sice slouží k podobným účelům, ale jsou založeny na odlišných principech. Pokud hledáte informace o technologii Wireless Bridge, podívejte se na níže uvedené odkazy. Můžete si také prohlédnout naše virtuální laboratoře, kde uvidíte obě technologie v akci a lépe pochopíte rozdíly mezi nimi.

• Jak nastavit bezdrátový most v aplikaci Nebula - konfigurace kořenového a opakovacího přístupového bodu
• Topologie sítě v kanceláři SMB založené na Nebula se zálohováním WAN a bezdrátovým můstkem
• Konfigurace SMB/domácí kanceláře s bránou firewall, přepínačem a inteligentní sítí Mesh

Smart Mesh a Wireless Bridge jsou zásadně odlišné technologie:

• Smart Mesh je samoorganizující se bezdrátová síť, kde je jeden přístupový bod (kořenový AP) připojen k síti kabelem a ostatní AP (opakovače) se k němu připojují prostřednictvím WiFi. Síť se může automaticky přizpůsobit, pokud se změní podmínky.

• Bezdrátový most (Wireless Bridge) je spojení mezi dvěma nebo více přístupovými body typu point-to-point nebo point-to-multipoint, které se používá k propojení oddělených segmentů sítě bez kabelů. Obvykle se spoléhá na statickou konfiguraci.

Technologie Smart Mesh - jednoduchý přehled

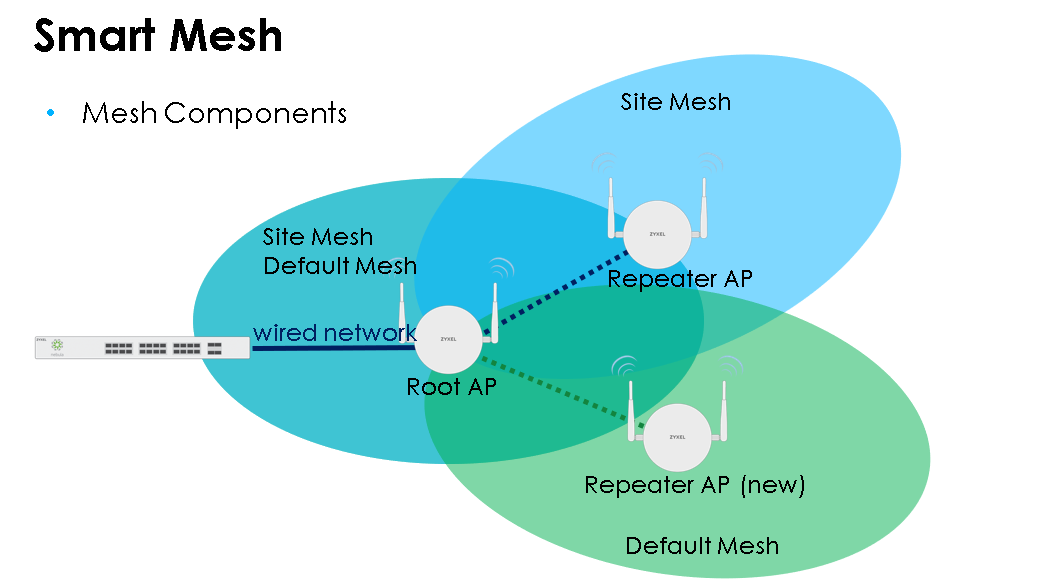

Technologie Smart Mesh funguje tak, že je nastaven jeden hlavní přístupový bod (tzv. "kořenový AP") s kabelovým připojením k síti. Ostatní přístupové body (nazývané "opakovače") se připojují ke kořenovému AP pomocí WiFi.

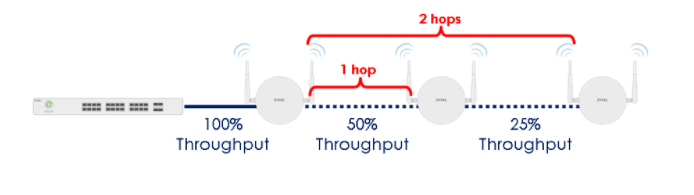

Můžete vytvořit síť s několika bezdrátovými přeskoky, ale pro dosažení nejlepší rychlosti a stability doporučujeme umístit všechny přístupové body dostatečně blízko kořenového přístupového bodu, aby se zabránilo příliš mnoha přeskokům. Každý skok navíc může snížit rychlost až o 50 %.

Opakovací AP vytvářejí bezdrátový most ke kořenovému AP a sdílejí stejný název WiFi (SSID). V závislosti na nastavení můžete mít také více než jeden kořenový AP. Ve většině případů se jedno pásmo WiFi (například 5 GHz) používá pro síťové spojení a druhé (například 2,4 GHz) se používá pro připojená zařízení.

Věci, které je třeba vzít v úvahu

• Vytvoření sítě Mesh přes více bezdrátových skoků (bez omezení)
• Doporučené bezdrátové skoky: méně než 2 skoky od kabelové sítě
• Pravidlo: v rámci každého bezdrátového skoku se počet skoků snižuje na polovinu.

Při budování sítě mesh se inteligentní síť mesh obvykle nejprve vybuduje prostřednictvím 5G, a pokud není signál dostatečně dobrý, přejde se na připojení 2,4G.

Zapomeňte na limity kabelů - začněte s nastavením sítě Smart Mesh ještě dnes!

Konfigurace sítě Smart Mesh

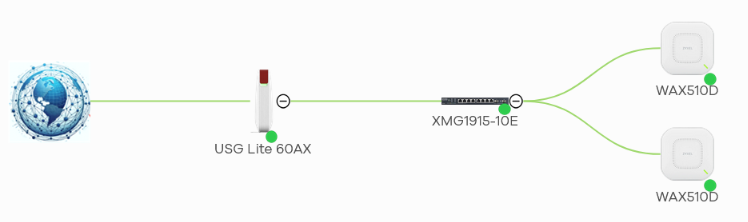

Chcete-li nastavit Smart Mesh, musíte mít dva přístupové body kompatibilní s technologií Smart Mesh připojené ke stejné lokalitě.

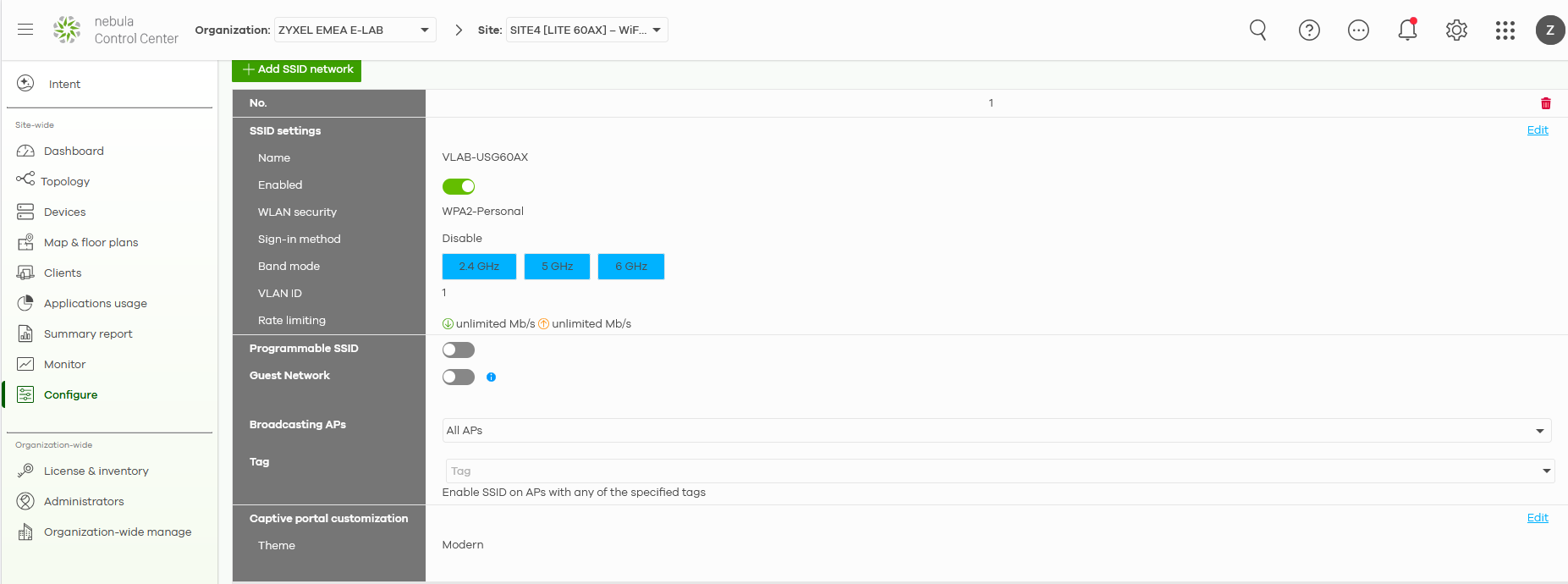

• Nejprve nastavte profily SSID podle svých preferencí pomocí:

Site-wide > Configure > SSID Settings

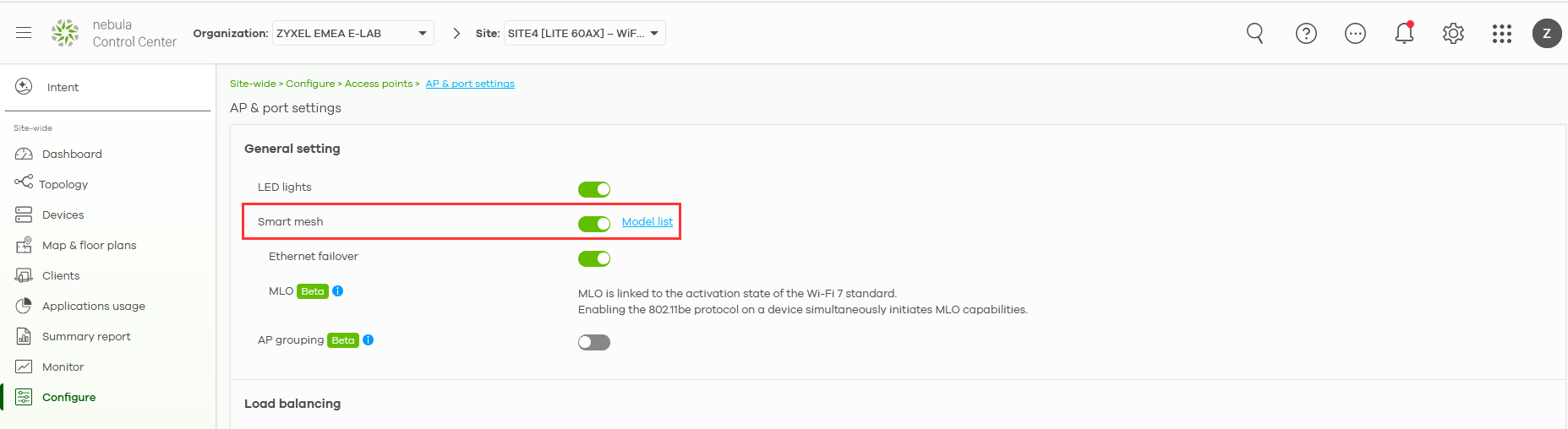

• Poté nezapomeňte zapnout posuvník "Smart Mesh":

Site-wide > Configure > Access Point > AP & port settings

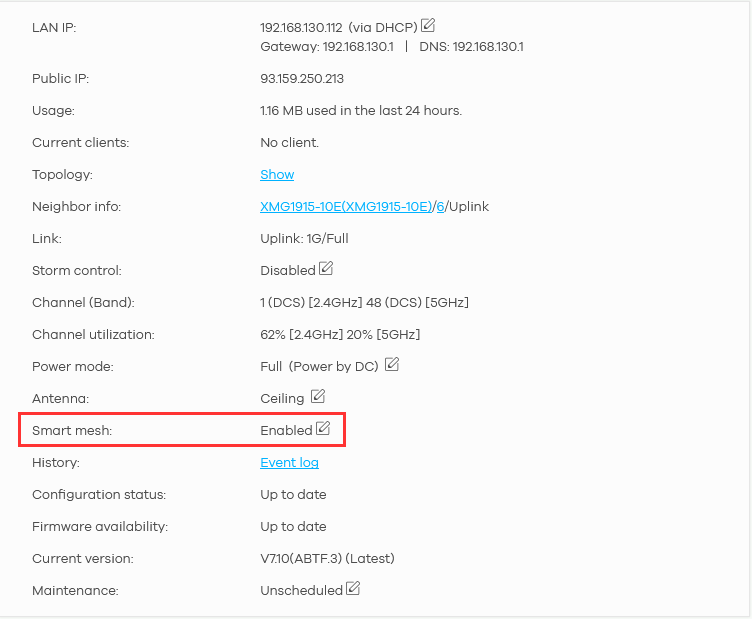

• Poté se ujistěte, že je funkce Smart Mesh povolena na každém zařízení.

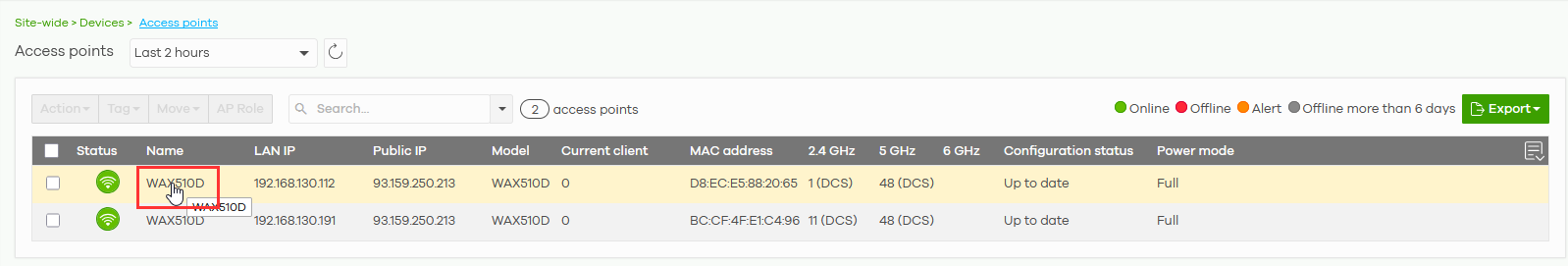

Site-wide > Device -> Access Points > "Select Access point"

Nastavení funkce Smart Mesh

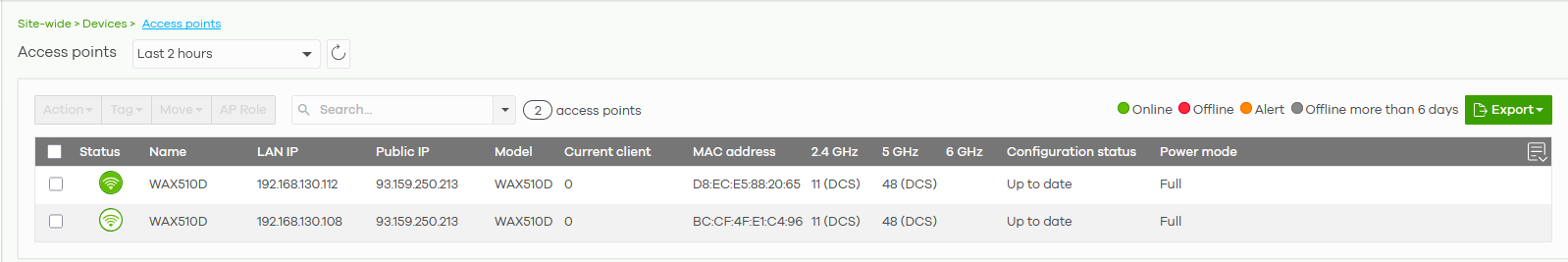

• Ujistěte se, že jsou obě zařízení online - to jim umožní přijímat konfiguraci z Nebula.

Poznámka: Po provedení "jakýchkoli změn" v nastavení počkejte přibližně 7-10 minut, než přístupový bod obdrží úplnou konfiguraci z řídicího centra Nebula (NCC).

Po zapnutí funkce Smart Mesh a potvrzení, že jsou oba přístupové body připojeny a online, odpojte opakovač AP od napájení a síťových kabelů. Poté jej přesuňte na požadované místo a připojte jej pouze k napájení.

Důležité: Pokud je opakovací AP umístěno příliš daleko od kořenového AP, nemusí být schopno se připojit.
Abyste tomu předešli, doporučujeme nejprve umístit opakovač AP do viditelného dosahu kořenového AP a potvrdit, že může navázat bezdrátové spojení. Jakmile bude síťové připojení fungovat, můžete jej zkusit přesunout na konečné místo.

Čekání na navázání spojení Mesh
Spojení mesh se vytvoří automaticky.
Počkejte až 15 minut, než se opakovací přístupový bod (Repeater AP) znovu připojí k síti prostřednictvím spojení mesh.

Ověření - připojení proběhlo úspěšně

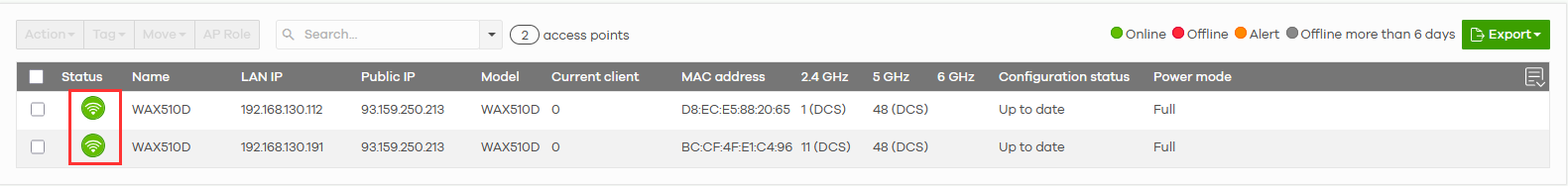

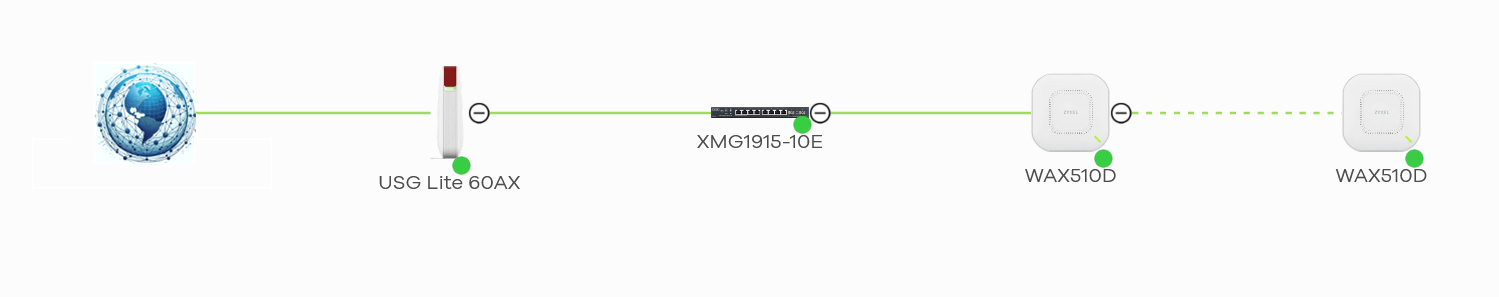

Jednotky by se měly zobrazit online a různými symboly:

Dutý zelený symbol značí, že příslušné AP pracuje jako opakovací AP, zatímco barevně vyplněná ikona značí, že AP pracuje jako kořenové AP.

Vylepšení sítě Smart-Mesh

Zakázat Mesh Downlink

Od firmwaru 6.30 můžeme nyní na opakovacích přístupových bodech zakázat funkci Smart-Mesh Downlink, aby ostatní přístupové body Mesh neodčerpávaly šířku pásma.

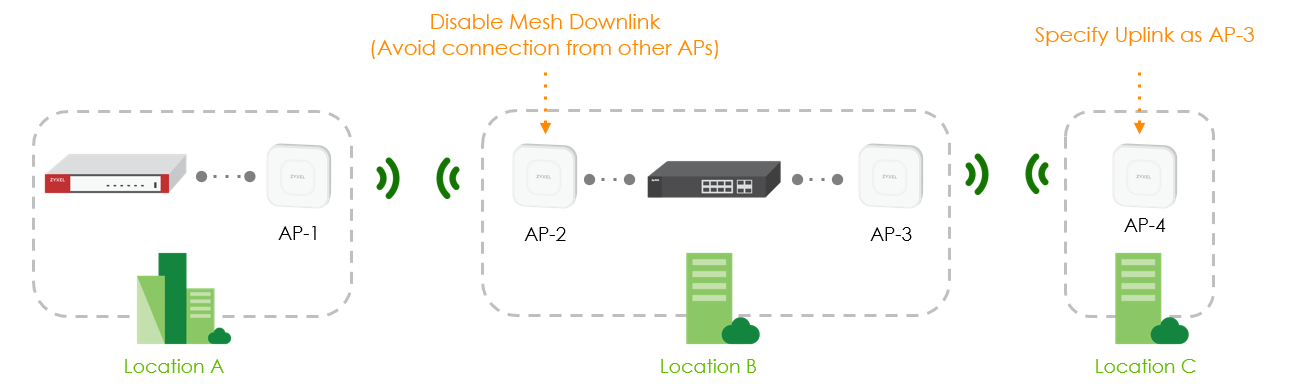

Povolení Downlinku na AP-2 znamená, že AP-4 nemůže propojit síť s AP-2.

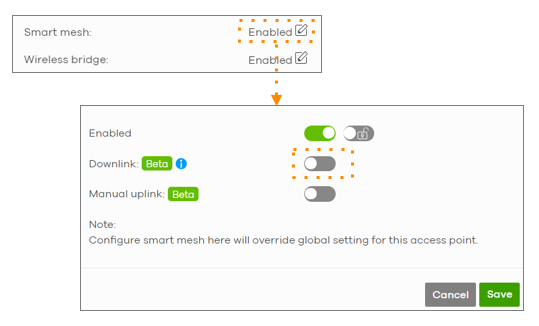

Chcete-li deaktivovat funkci Downlink, přejděte na:

Site-wide > Devices > Access Point > "Specific AP"

Poté upravte Smart-Mesh a deaktivujte Downlink.

Upozorňujeme, že AP bude stále fungovat jako Mesh AP.

Zadání AP Uplink

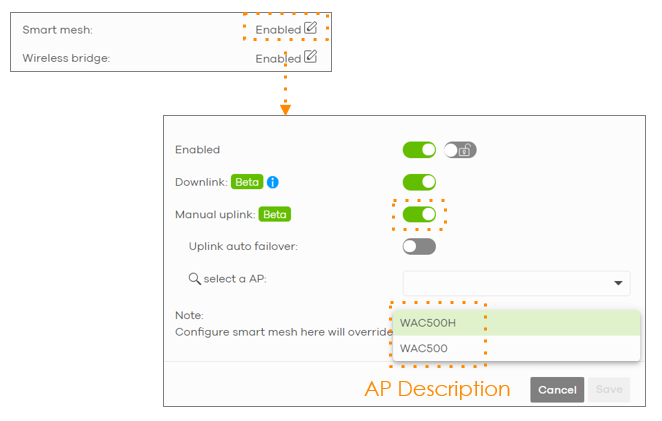

Nyní můžeme určit, které AP má být použito jako hlavní Uplink.

Chcete-li tak učinit, přejděte na následující stránku:

Site-wide > Devices > Access Point > "Specific AP"

Poté upravte Smart-Mesh a vyberte hlavní kořenový AP pro tento opakovač AP.

Převzetí služeb při selhání v síti Smart-Mesh

Tato funkce závisí na tom, zda jste pro tento opakovač AP zvolili konkrétní kořenový AP (viz bod 8 výše).

Pokud se opakovacímu AP nepodaří připojit k určenému kořenovému AP, připojí se k ostatním dostupným AP, aby bylo internetové připojení zachováno.

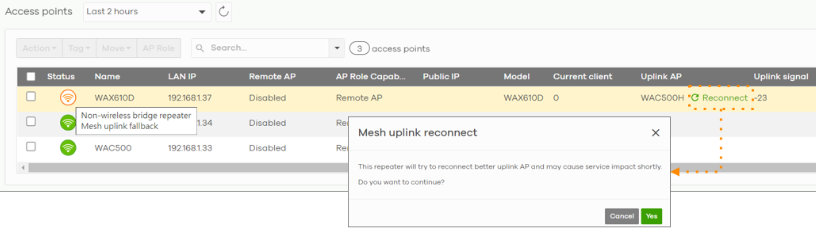

Stav chyby se zobrazí v seznamu AP:

Site-wide > Devices > Access Point > "Specific AP"

Správce může ručně vyvolat opětovné připojení ze seznamu stavů AP.
