Bezdrátové připojení - Konfigurace bezdrátového mostu (WDS) s VLAN

Korporace, která vlastní pobočku v blízkosti centrály, požaduje přemostění provozu v kanceláři bez použití síťových kabelů, k přemostění provozu lze použít most WDS a také použít VLAN (až 8 VLAN). Tento dokument demonstruje použití rádia 1 nakonfigurovaného s WDS.

1. Scénář a topologie

2. Konfigurace

3. Výsledek testu

4. Poznámka:

1. Scénář a topologie

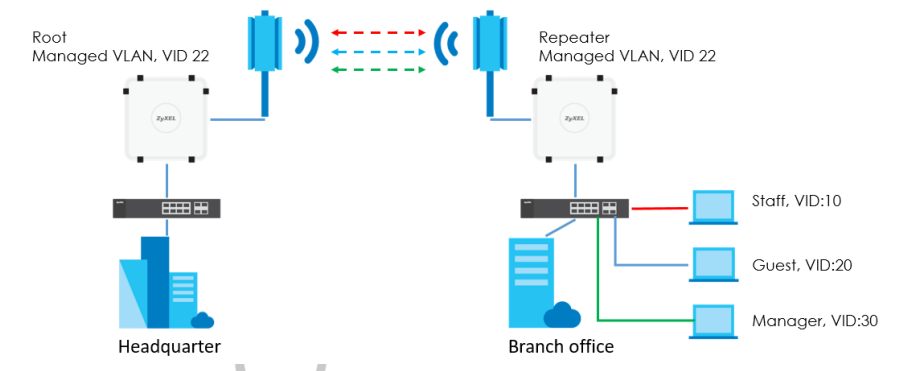

Pobočka získává internet z centrály prostřednictvím bezdrátového mostu. Předpokládáme, že ve spravované síti VLAN s VID 22 jsou dva přístupové body. Vytvářejí bezdrátový most s rádiem 2,4G. Pobočka poskytuje kabelovou síť s VLAN 10, 20 a 30 pro různé skupiny uživatelů.

2. Konfigurace
Konfigurace profilu WDS

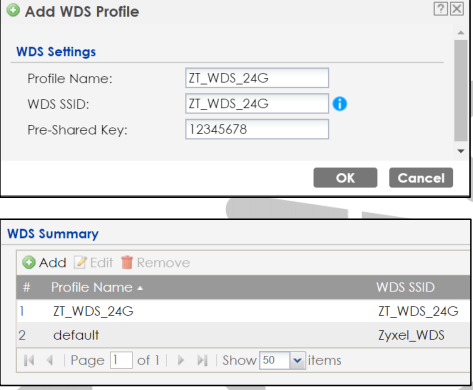

1.Vložte profil WDS. Kořenový a opakovací přístupový bod musí pro vzájemné propojení používat stejný profil WDS.
*Prosím,přidejte stejný profil WDS v kořenovém a opakovacím přístupovém bodu.
Přejděte na CONFIGURATION > Object > WDS Profile > WDS > Add (Konfigurace > Objekt > Profil WDS > WDS > Přidat).

Konfigurace rádiového profilu

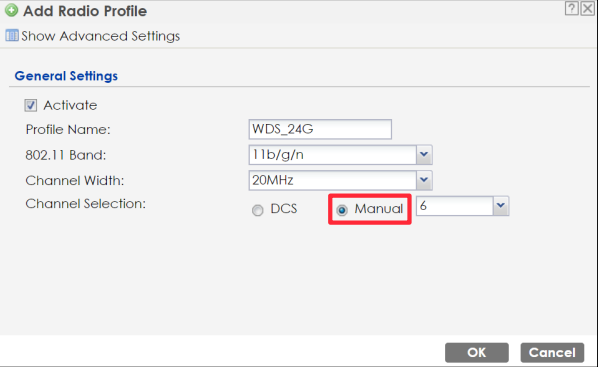

2.Vyberte nejlepší kanál a zafixujte jej. Kořenový a opakovací přístupový bod musí
přenášet data se stejným kanálem.
*Prosím,přidejte stejný rádiový profil v kořenovém a opakovacím přístupovém bodu.
Přejděte do CONFIGURATION > Object > AP Profile > Radio > Add.

Konfigurace nastavení AP

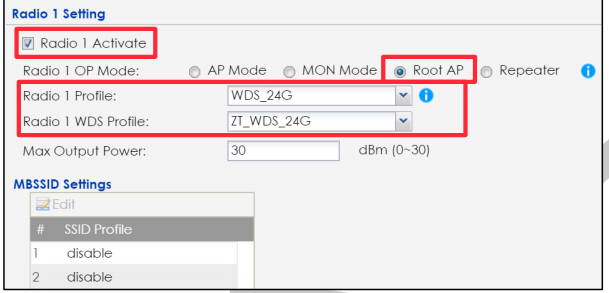

3. Nastavte profil WDS a vyberte režim AP. Přejděte do nabídky CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP.

Opakovač musí povolit bezdrátové přemostění WDS.

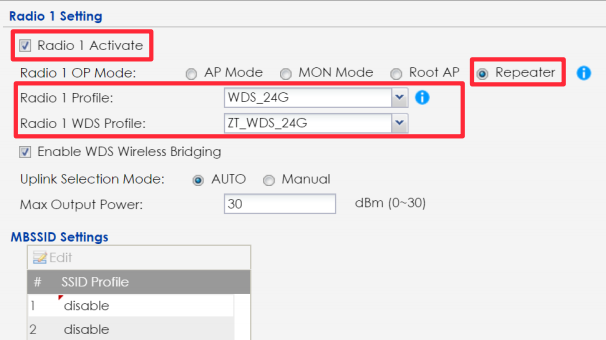

4. Přejděte do nabídky CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP.

Konfigurace nastavení sítě
5. V konfiguraci VLAN přidejte sítě VLAN 10, 20 a 30 pro různé skupiny uživatelů.

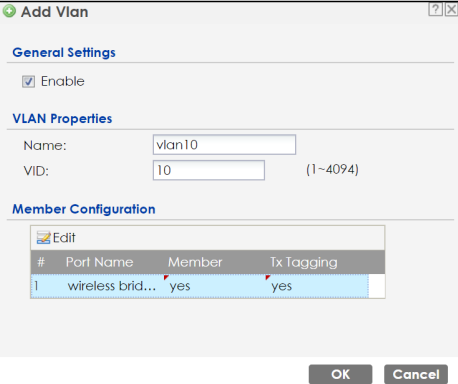

* Přidejte prosím stejné nastavení VLAN v kořenovém a opakovacím AP. Přejděte do nabídky CONFIGURATION > Network > VLAN > VLAN Configuration >Add> VLAN 10.

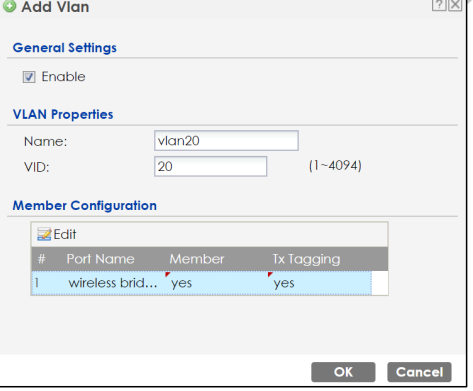

Přejděte do nabídky CONFIGURATION > Network > VLAN > VLAN Configuration >Add > VLAN 20.

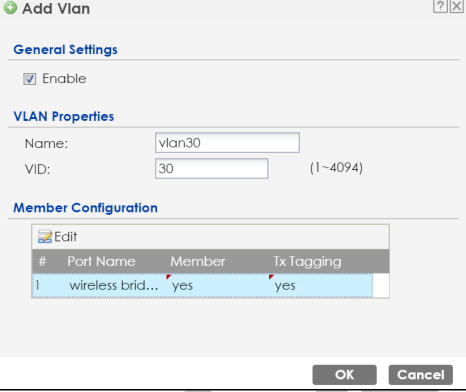

Přejděte do nabídky CONFIGURATION > Network > VLAN > VLAN Configuration >Add > VLAN 30.

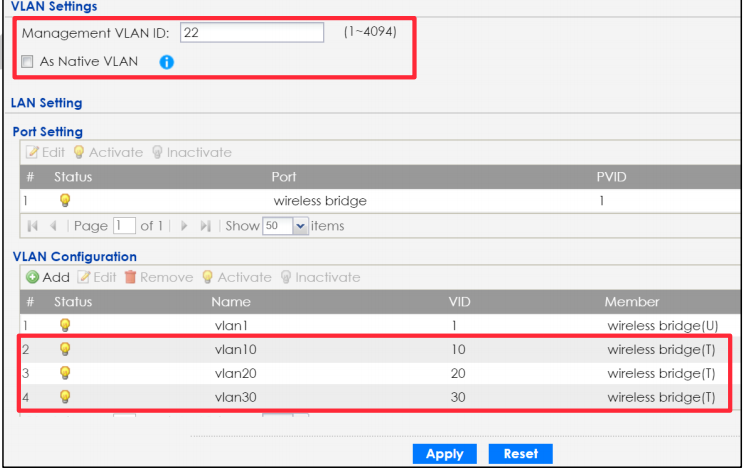

6. Nastavte ID sítě VLAN pro správu na hodnotu 22 a zakažte funkci "As Native VLAN". *Prosím, přidejte stejný rádiový profil do kořenového a opakovacího přístupového bodu. Přejděte do nabídky CONFIGURATION > Network > VLAN > VLAN Setting (Konfigurace > Síť > VLAN > Nastavení VLAN).

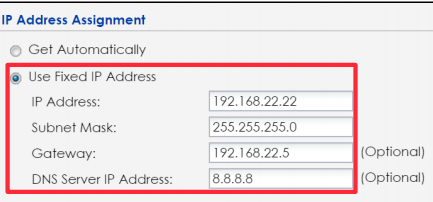

7. Po nastavení spravované sítě VLAN a zajištění, aby opakovač získal IP z VLAN22, opravte statickou IP na opakovači AP, aby se zabránilo tomu, že správce nenajde AP, když selže bezdrátový most
. Přejděte do nabídky KONFIGURACE > Síť > Nastavení IP

3. Výsledek testu
1.Zkontrolujte informace WDS kořenového přístupového bodu.
Přejděte na DASHBOARD > Downlink Status.

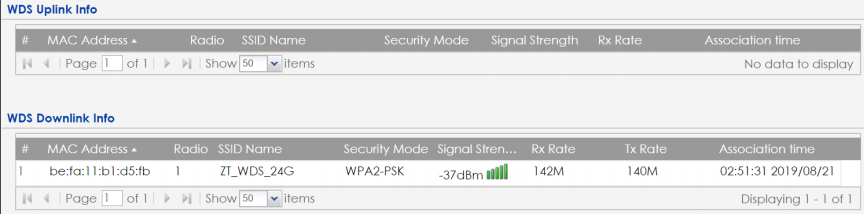

Přejděte na MONITOR > Wireless > WDS Link Info > WDS Downlink Status.

2. Zkontrolujte informace WDS opakovacího AP.

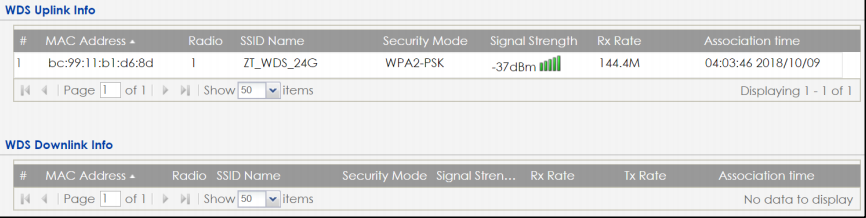

Přejděte na DASHBOARD > Uplink Status.

Přejděte na MONITOR > Bezdrátové připojení > WDS Link Info > WDS uplink Status (Stav uplinku WDS)

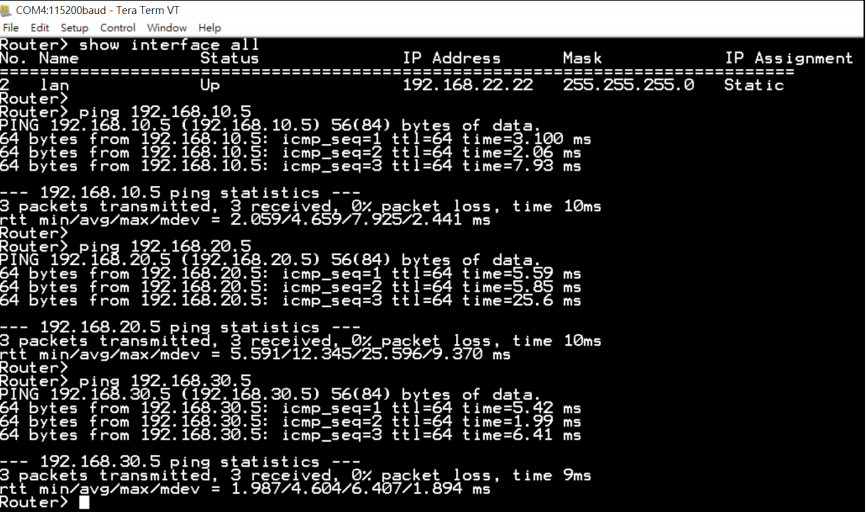

3. Získejte přístup k opakovacímu přístupovému bodu pomocí konzoly nebo ssh. Pomocí AP proveďte ping na různé brány VLAN a potvrďte, že provoz VLAN může procházet přes AP. IP adresa opakovače AP je 192.168.22.22.
. Brána VLAN10 je 192.168.10.5, brána VLAN20 je 192.168.20.5 a brána VLAN30 je 192.168.30.5. Výsledky pingu jsou úspěšné, jak ukazuje následující snímek

4. Poznámka:
Kořenový přístupový bod musí mít odpovídající rozhraní VLAN, aby bylo možné předávat označený provoz na zařízení uplink, tj. kořenový přístupový bod musí mít SSID používající stejné ID VLAN nebo nastavit poskytování LAN pomocí stejného IDVLAN .
