Nejprve proveďte konfiguraci a až poté proveďte fyzické pospojení, jinak vytvoříte smyčku!
Link Aggregation (trunking) je seskupení fyzických portů do jednoho logického vysokorychlostního spoje.
Možná budete chtít agregovat porty, pokud je například levnější používat více pomalejších linek nebo pokud je rychlejší linka technicky nerealizovatelná. Samozřejmě čím více portů agregujete, tím méně logických linek budete mít k dispozici. Trunk group je jedna logická skupina obsahující více fyzických portů.
1. Statická agregace

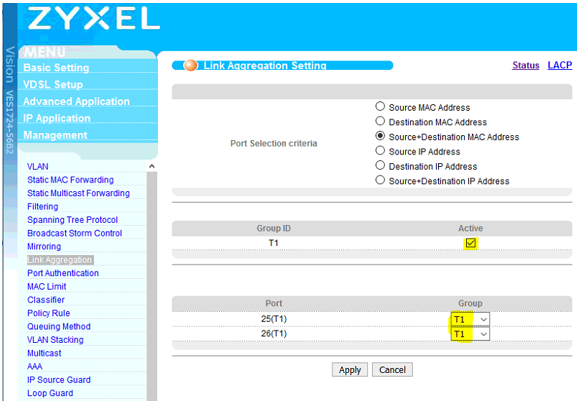

Přejděte na Advanced Application => Link Aggregation => Link Aggregation Setting
Vyberte porty pro trunk T1 a aktivujte jej.
Vraťte se na záložku Status a ověřte konfiguraci:
Nyní je nastavení hotovo, nezapomeňte jej uložit!
2. Agregace LACP

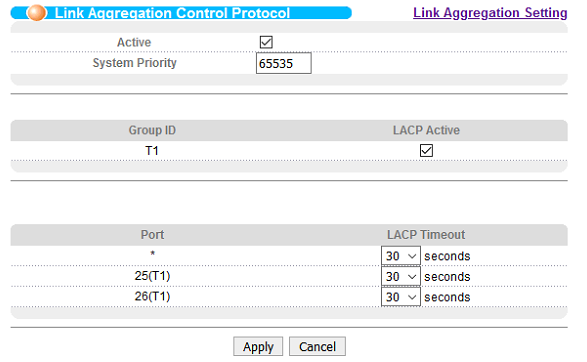

Přejděte na Advanced Application => Link Aggregation => LACP:
V nastavení portu si můžete vybrat timeout 30 sekund nebo 1 sekundu. Tato hodnota musí být stejná jako na vašem switchi. Výchozí hodnota pro LACP je obvykle 30 sekund.
Nyní je nastavení hotovo, nezapomeňte jej uložit!
3. Ověření funkčnosti
Proveďte fyzické zapojení a na kartě Status prověřte funkčnost:
Pokud jsou oba porty FORWARDING, je nastavení správné.
