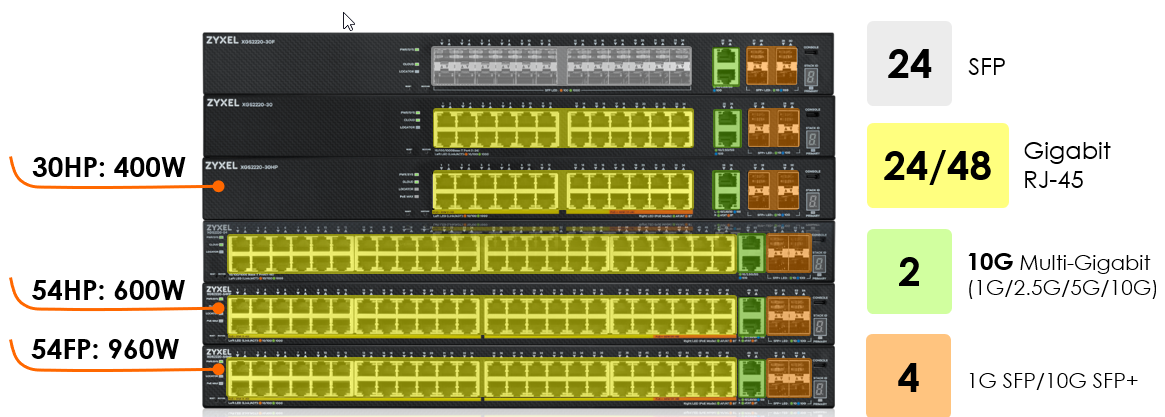

Přepínače XGS2220 PoE podporují možnosti PoE+ i PoE++ (60 W), aby vyhovovaly různým adaptacím přístupových bodů WiFi 6/6E a kamer PTZ s vysokou spotřebou energie. Porty 10G Multi-Gig PoE také připravují půdu pro budoucí technologii WiFi 7. Pro maximální využití systémového rozpočtu na energii je XGS2220 připraven spolupracovat s širokou škálou WiFi 6/6E AP Zyxel pro každou síť.

Přehled a správa bohatých sad funkcí prostřednictvím uživatelsky přívětivého webového rozhraní

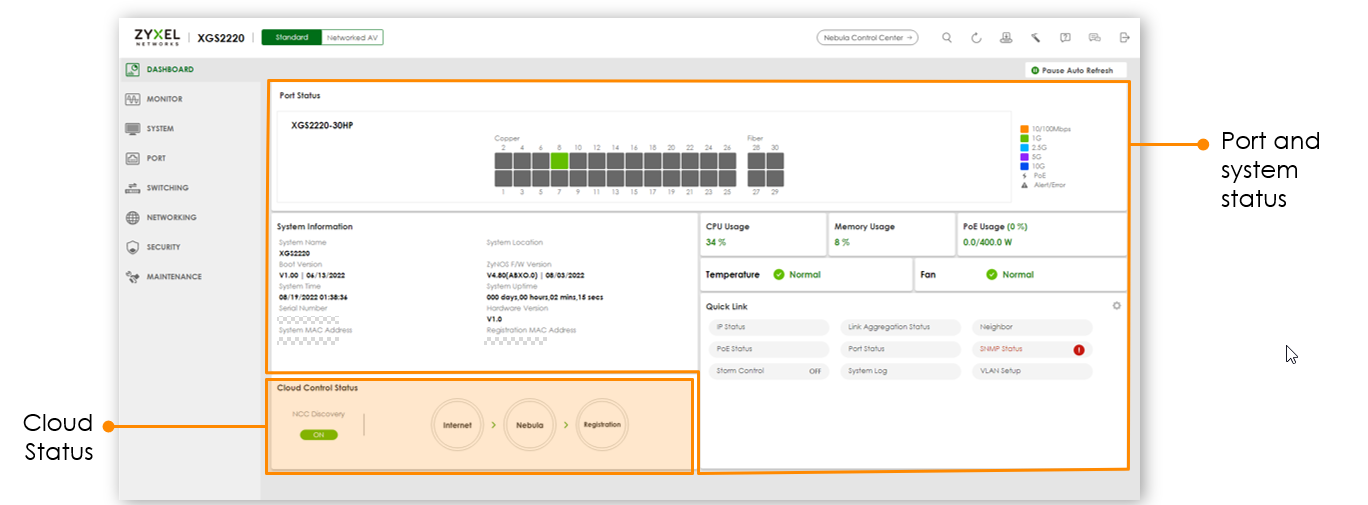

Osvěžené webové rozhraní poskytuje stav přepínače v reálném čase s grafickým zobrazením.

Výkonná migrace

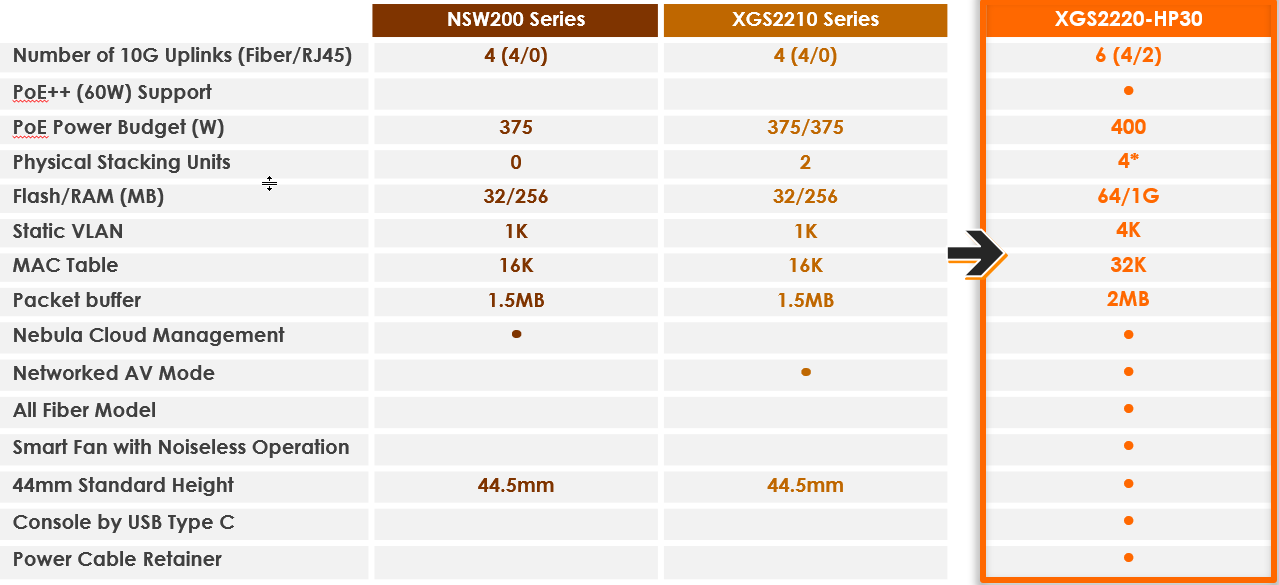

Řada XGS2220 je nástupcem řady XGS2210 (a řady NSW200), která má větší rozpočet na výkon a pokročilé systémové funkce.

* V budoucí verzi firmwaru

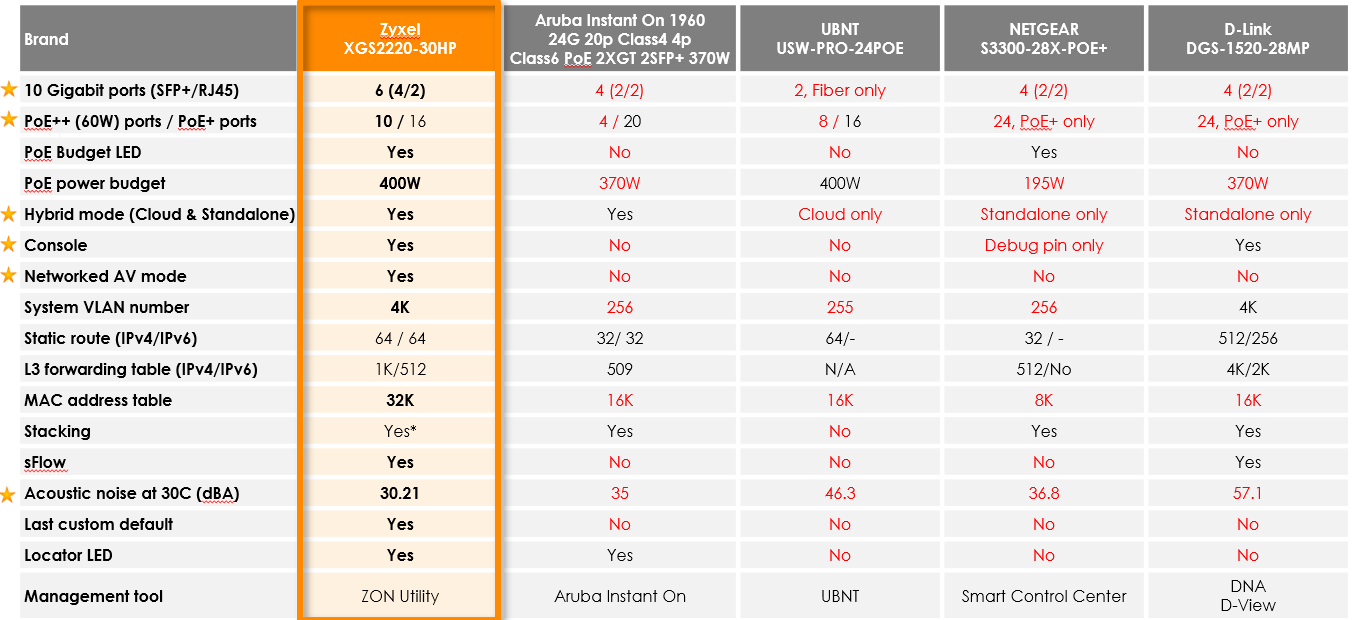

Srovnávací matice XGS2220-30HP pro hlavní konkurenty

* V budoucím vydání firmwaru

První přihlášení/průvodce

Chcete-li se připojit k webovému rozhraní přepínače, musíte znát IP adresu zařízení.

Pokud používáte server DHCP.

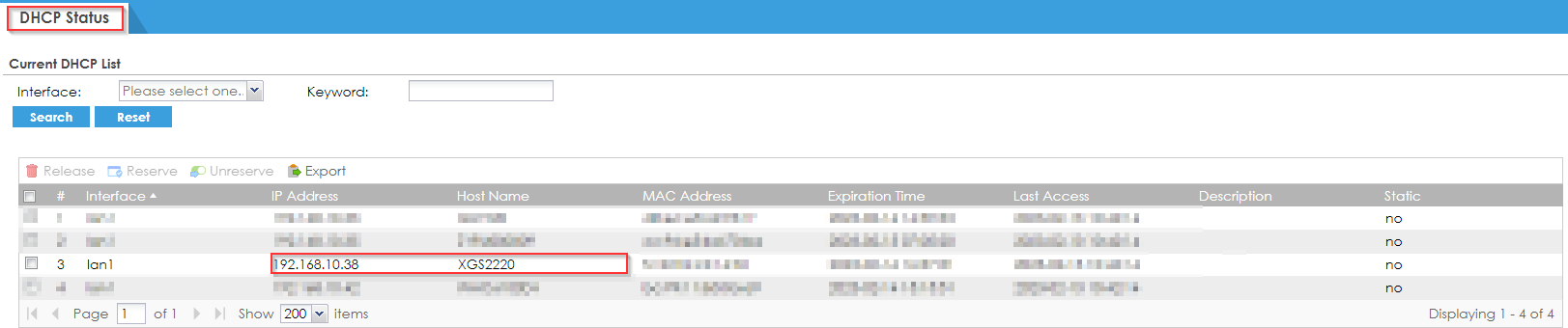

Přepínač získá IP adresu automaticky. Adresu IP můžete zjistit buď pomocí našeho nástroje ZON, nebo ověřením na serveru DHCP.


Pokud server DHCP nepoužíváte.

Připojte spojení mezi přepínačem-1 a počítačem (doporučujeme použít port 1 na přepínači).

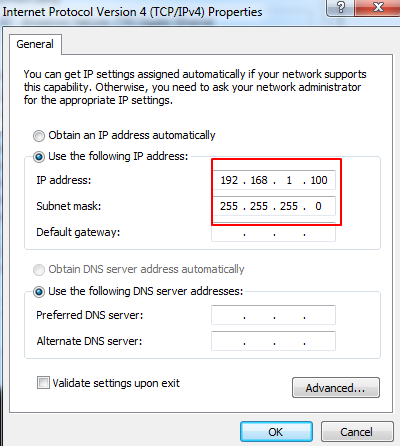

Nastavte IP adresu počítače na stejnou podsíť jako přepínače. Například nastavte IP adresu PC jako 192.168.1.100.

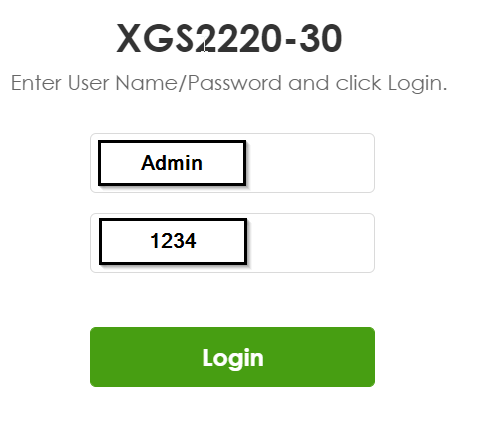

Otevřete prohlížeč (IE, Chrome, Safari, Firefox atd.....). Přejděte na webovou stránku http://192.168.1.1 (výchozí IP adresa pro správu). Zadejte "uživatelské jméno: admin; heslo: 1234" a přihlaste se.

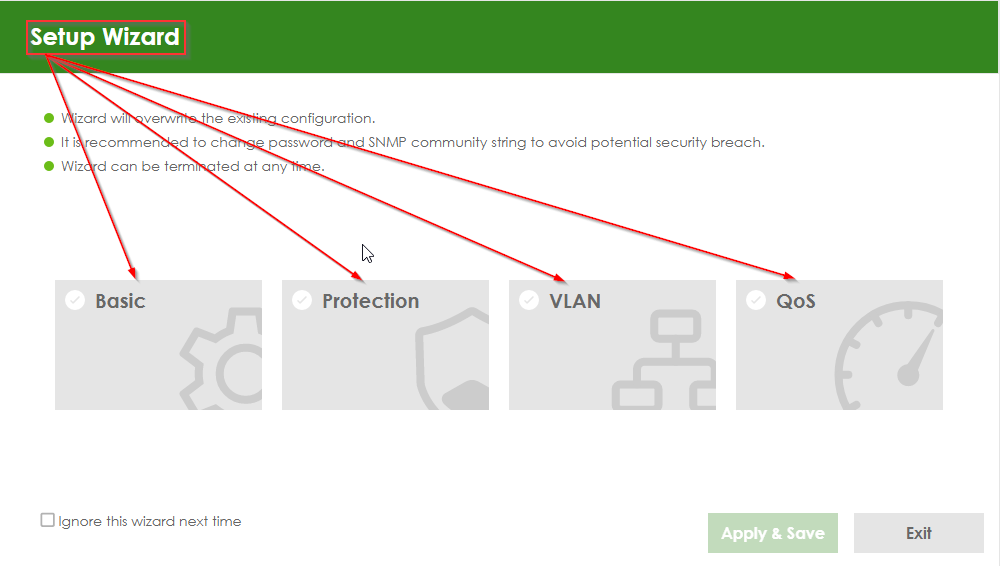

• Průvodce

  Průvodce nastavením obsahuje následující části:

1. Základní - slouží ke konfiguraci IP adresy přepínače, serveru DNS, systémového hesla, komunity SNMP a agregace linek (trunking).
2. Ochrana - pro zapnutí ochrany proti smyčce a řízení broadcast storm na přepínači a jeho portech.
3. VLAN - vytvoření statické VLAN, přiřazení portů k VLAN a nastavení portů pro označování nebo odznačování odchozích rámců.
4. QoS - pro určení úrovně priority IEEE 802.1p části pro QoS.

Základní konfigurace

Nastavení IP/DNS, nastavení hesla, komunity SNMP, agregace linek a zobrazení hotových výsledků.

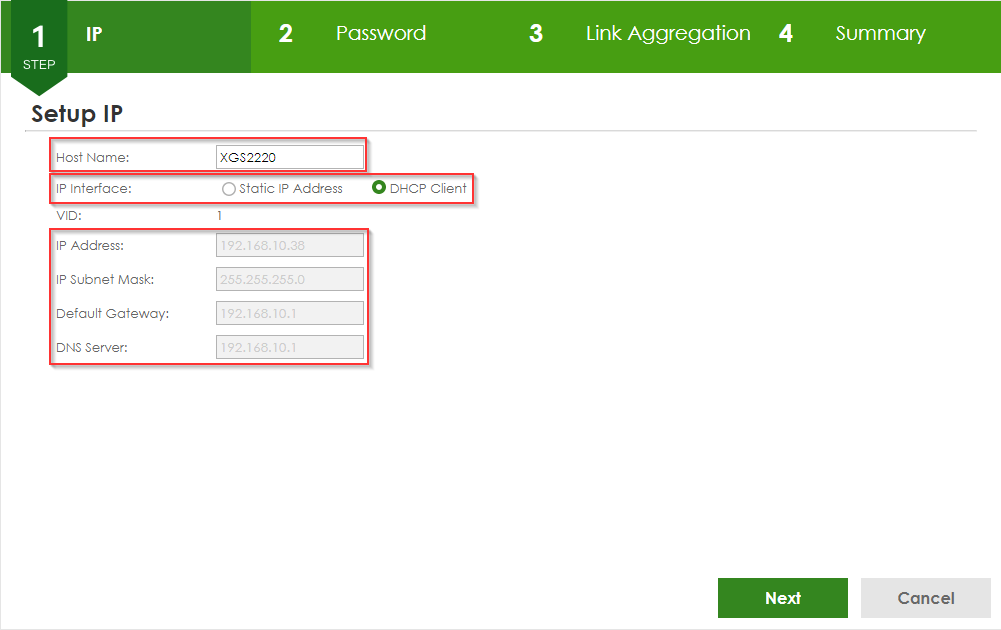

Za účelem nastavení IP/DNS.

K této obrazovce se dostanete kliknutím na položky Průvodce > Základní > Krok 1 IP.
Doporučujeme buď rezervovat IP adresu na serveru DHCP, nebo zadat IP adresu ručně. V opačném případě se může IP adresa vaší brány změnit.

Po kliknutí na tlačítko Další se zobrazí obrazovka Heslo

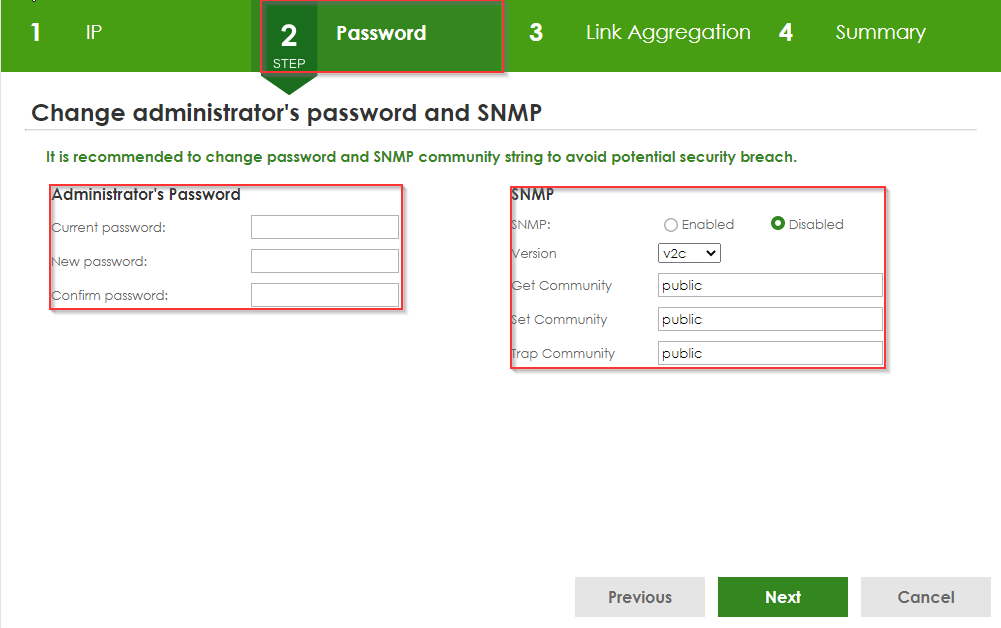

Heslo - pro zajištění bezpečnosti doporučujeme nastavit silné heslo (Poznámka: Vstupní řetězec žádného pole na této obrazovce by neměl obsahovat [ ? ], [ | J. ('].["]. nebo (,). V polích Heslo rovněž není povolena [ mezera ].)

SNMP - Výběrem možnosti Povoleno umožníte přepínači fungovat jako agent SNMP. Což umožňuje správcovské stanici spravovat a monitorovat přepínač prostřednictvím sítě. Výběrem možnosti Disabled tuto funkci vypnete. Verze SNMP na přepínači musí odpovídat verzi na správci SNMP (Poznámka: SNMP verze 2c je zpětně kompatibilní se SNMP verze 1.).

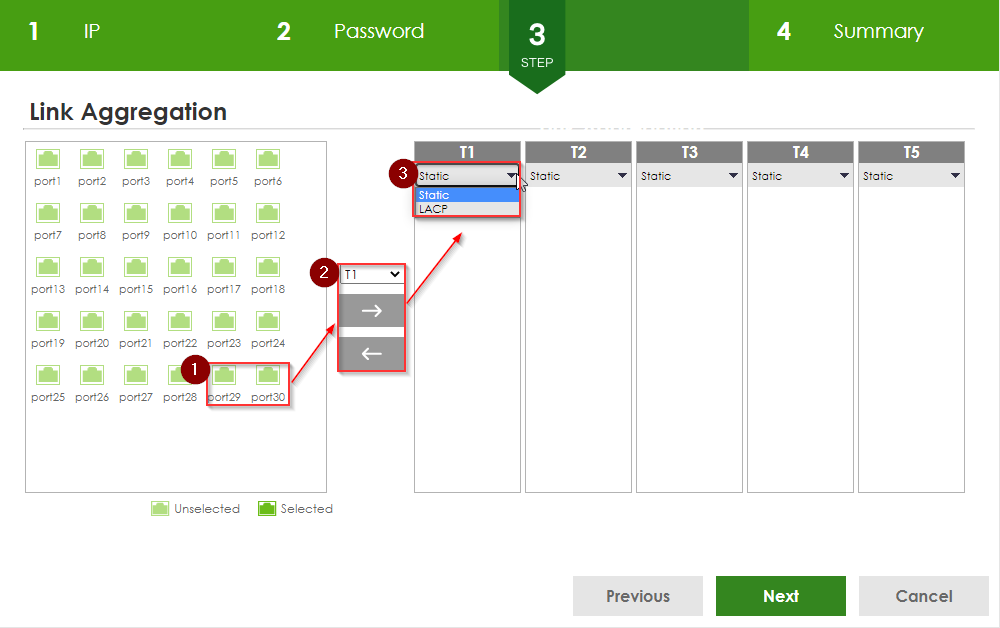

Po kliknutí na tlačítko Next se zobrazí obrazovka Link Aggregation.
Pokud je potřeba sloučit více přepínačů s funkcí Aggregation, proveďte následující nastavení. V opačném případě klikněte na tlačítko "Další".

1. Zadejte porty, které chcete použít pro Link Aggregation.

2. Vyberte skupinu umístění T1-T5.

3. Vyberte možnost LACP , pokud jsou porty nakonfigurovány tak, aby se připojily ke skupině trunk prostřednictvím LACP.

Nezapomeňte kliknout na "Apply and Save" (Použít a uložit), aby se změny uložily a použily.

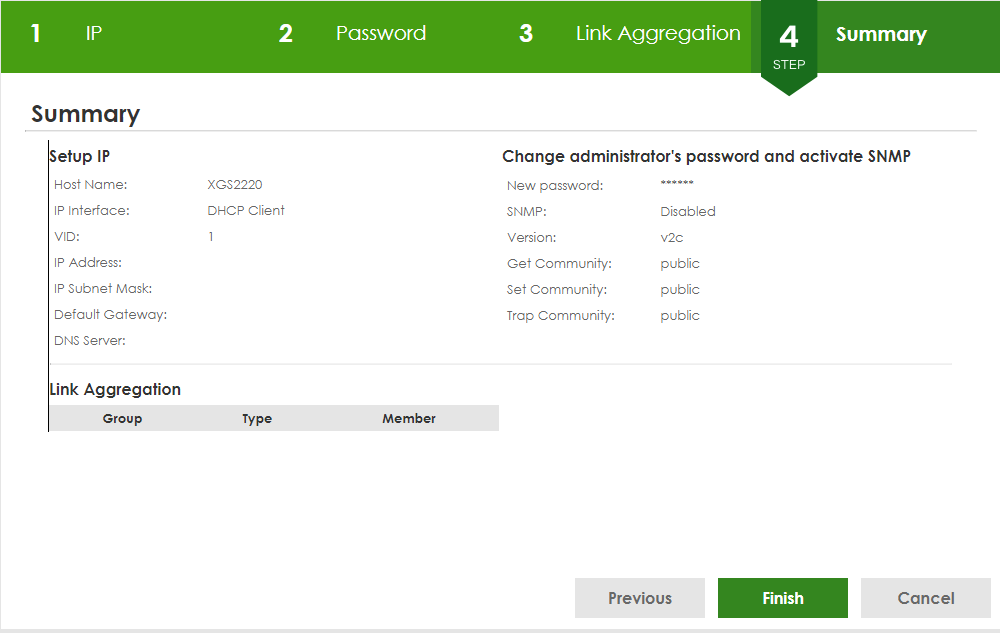

Základní konfigurace pro XGS2220 je dokončena, klikněte na "Finish" (Dokončit).

Ochrana

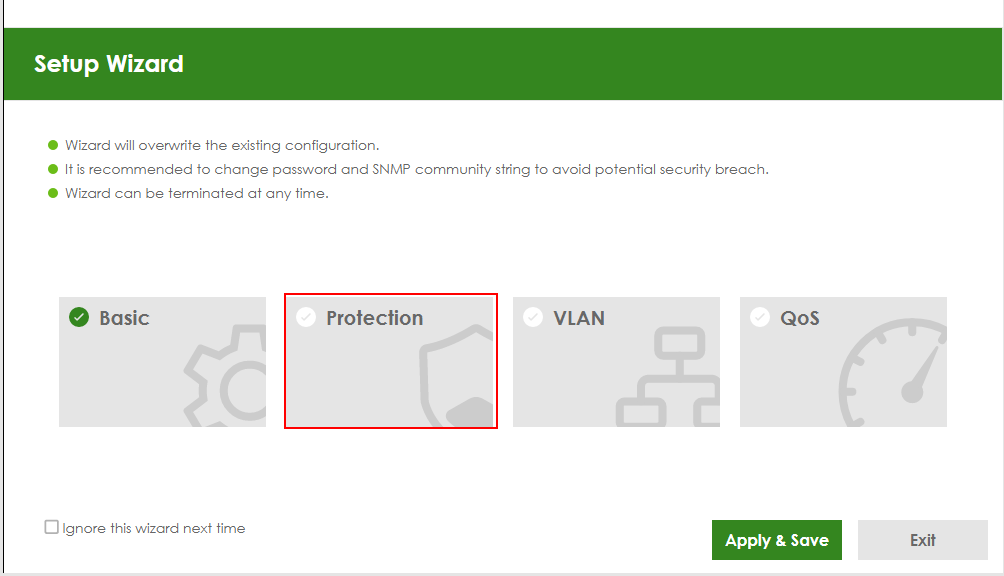

Přejděte do sekce "Setup Wizard" (Průvodce nastavením) a vyberte možnost "Protection"(Ochrana). Nakonfigurujeme základní nastavení zabezpečení našeho zařízení.

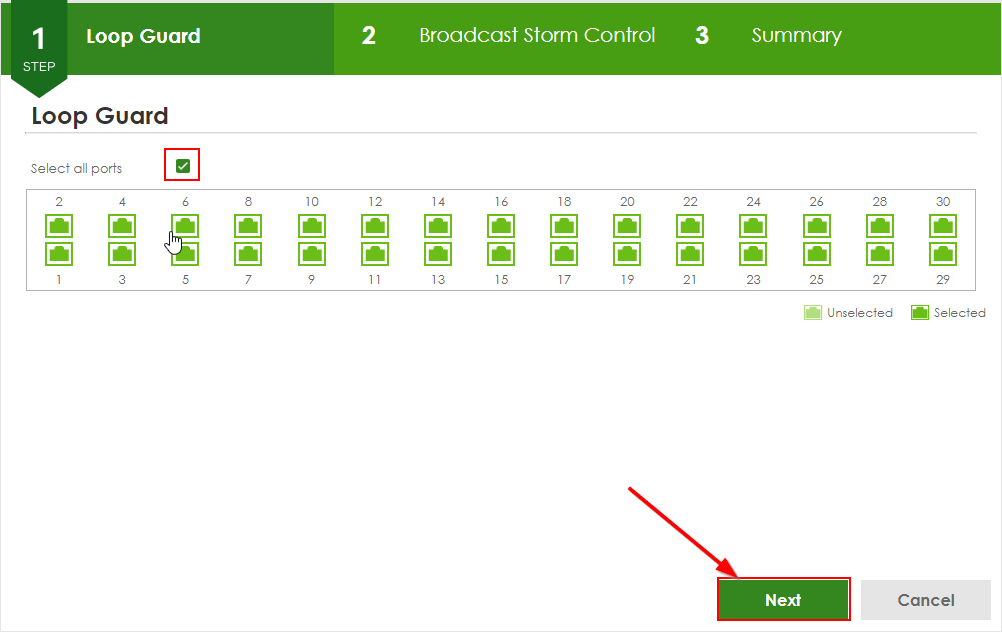

Ochrana smyčky

Ke smyčce dochází, když jsou dva porty přepínače omylem propojeny stejným kabelem. To způsobí broadcastovou bouři, kdy se vysílané zprávy nepřetržitě vracejí do přepínače ve smyčce a jsou opakovaně vysílány. Pokud je přepínač, který není ve stavu smyčky, připojen k přepínači, který je ve stavu smyčky, přepínač ve stavu smyčky ovlivní druhý přepínač. Chcete-li tento problém řešit na okraji sítě, můžete použít funkci Loop Guard. Funkce Loop Guard umožňuje přepínači zakázat port, pokud zjistí, že pakety odeslané na tomto portu se vracejí do smyčky zpět do přepínače. Zatímco protokol STP (Spanning Tree Protocol) může zabránit smyčkám v jádru sítě, nemůže zabránit smyčkám, které se vyskytují na okraji sítě.

Poznámka: Ochrana před smyčkami se běžně používá v situacích, kdy se vyskytne problém související s přepínačem v síti. Povolení ochrany smyček na adrese
může pomoci při řešení problémů a zabránit nadměrnému zahlcení sítě.

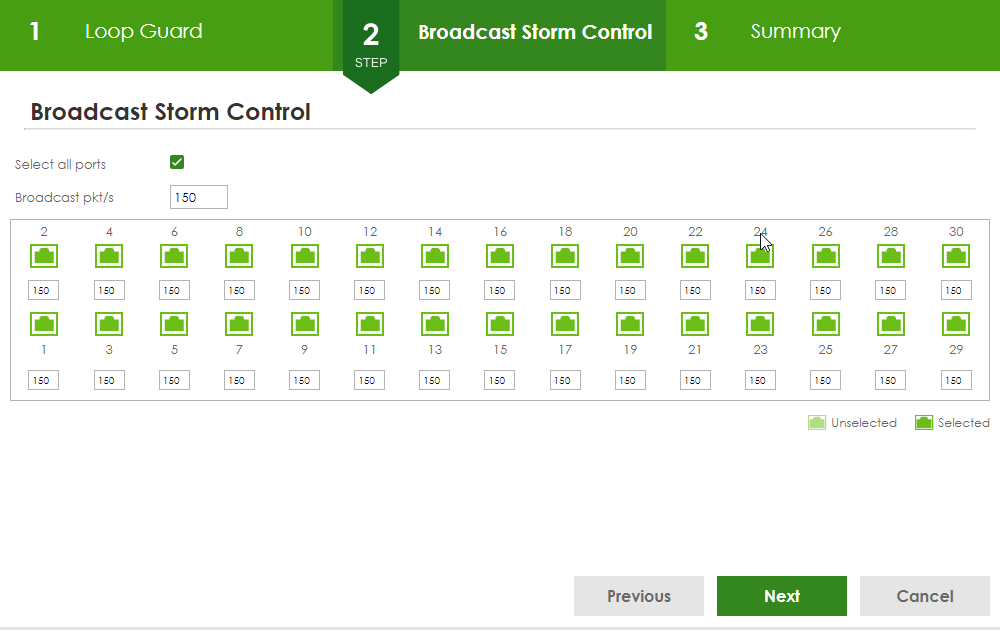

Řízení vysílání bouří

Broadcast Storm Control je funkce, která zabraňuje nadměrnému zahlcení sítě způsobenému zprávami broadcast, které vysílají zařízení v síti. Tyto zprávy broadcast mohou zahrnovat požadavky DHCP, zprávy "alive" a další oznámení, která informují zařízení v síti o odesílateli. Pokud se v síti potýkáte s vysokou latencí a ztrátou paketů, může zapnutí funkce Broadcast Storm Control pomoci tím, že omezí počet paketů broadcast, které přepínač přijme a předá dál. Tím se zabrání zahlcení přepínače příliš velkým počtem paketů najednou, což může vést k zahození vysílaných paketů a zlepšení výkonu sítě. Chcete-li nakonfigurovat funkci Broadcast Storm Control, můžete vybrat konkrétní porty, na kterých ji chcete povolit. Můžete také nastavit limit počtu povolených broadcast paketů za sekundu. V malých až středně velkých sítích se doporučuje buď ji zakázat, nebo použít limit 150 broadcast paketů za sekundu. Po provedení výběru pokračujte kliknutím na tlačítko "Další".

Konfigurace sítě VLAN

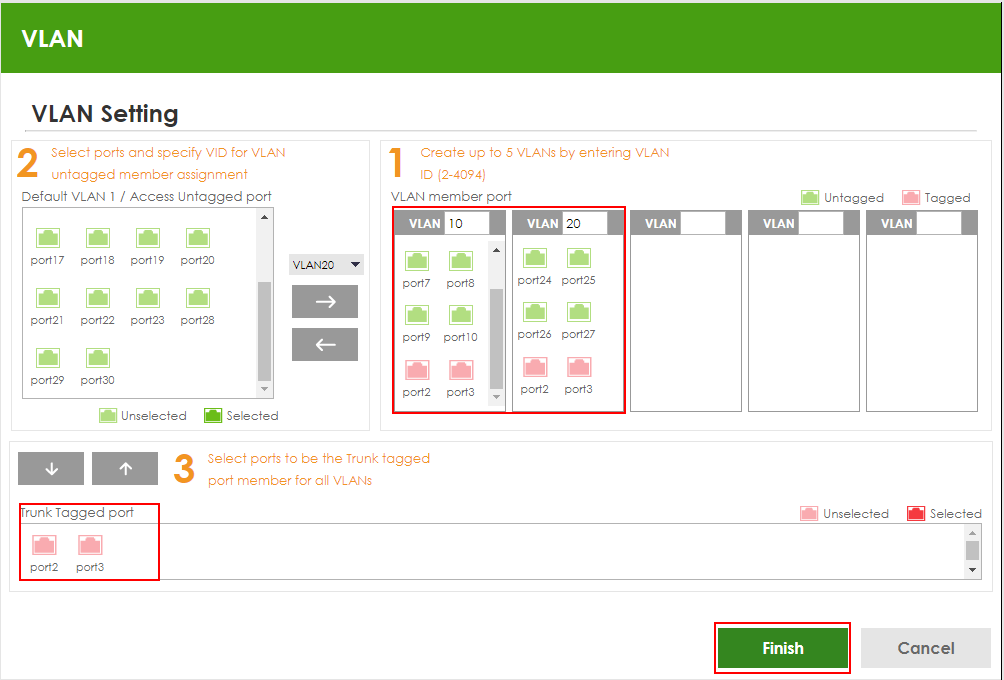

Vyberte porty, které chcete přiřadit do první členské skupiny VLAN, a přiřaďte této členské skupině ID VLAN.

• Kliknutím na porty je označte jako "vybrané".
• Pomocí šipky doprava je přesuňte do členské skupiny VLAN "x".
• Pomocí rozevíracího seznamu "VLAN10" nad šedými šipkami vyberte další hlavní skupiny (VLAN "x" 5-10).
• Vyberte porty, které budou členy portů s označením trunk pro všechny VLAN. Kmenový port je port přepínače, který může přenášet označený provoz z jedné nebo více VLAN.


Poznámka: Nezapomeňte, že portu můžete flexibilně přiřadit více členů s tagy, ale pouze jednoho člena bez tagů (výchozí VLAN) na port. Pokud máte zájem dozvědět se o VLAN více, můžete se podívat na tento článek.

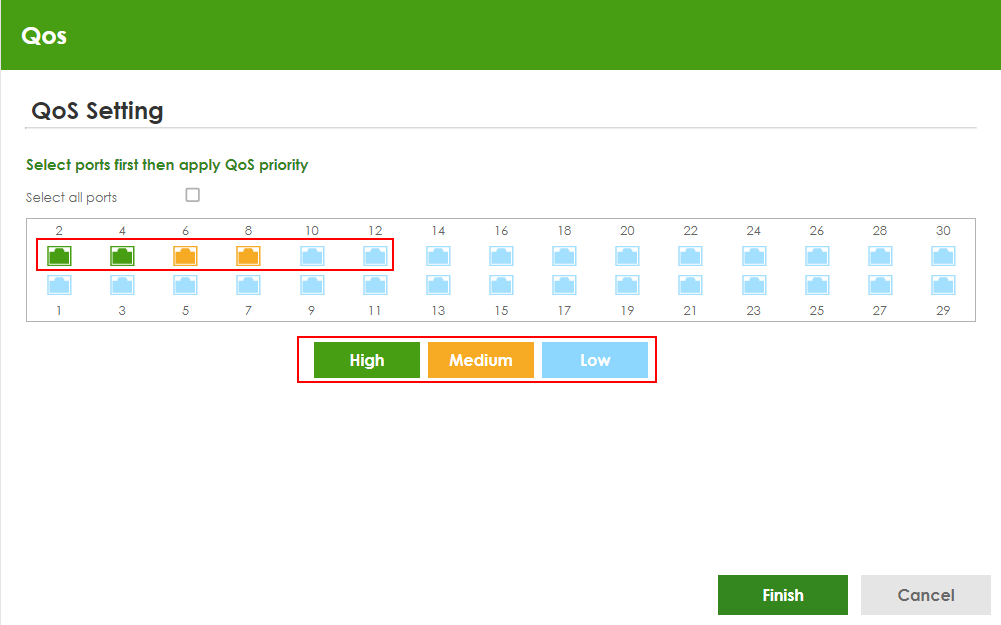

Nastavení QoS

Nízká priorita. V podnikovém prostředí mohou mít porty pro hosty nízkou prioritu provozu, kdežto podnikové servery a další důležitá IT zařízení mohou chtít vysokou prioritu.
