Backhaul bezeichnet die Verbindungen (wie Kupferkabel, Glasfaser oder Funkverbindungen), die das Hauptnetzwerk mit kleineren lokalen Netzwerken verbinden. Diese Konfiguration trägt dazu bei, die Netzabdeckung zu erweitern, sodass Nutzer über diese regionalen Netzwerke auf das Internet zugreifen können.

Hinweis zum Ende der Lebensdauer (EOL)

Hiermit möchten wir Sie darüber informieren, dass das Produkt Multy M1 (WSM20)/Multy Mini (WSQ20)/Multy Plus (WSQ60)/Multy U (WSR30)/Multy X (WSQ50) offiziell den End-of-Life-Status (EOL) erreicht hat. Daher kann der technische Support nicht mehr garantiert werden. Jede weitere Nutzung, Konfiguration oder Änderung erfolgt auf eigene Gefahr. Wir danken Ihnen für Ihr Verständnis.

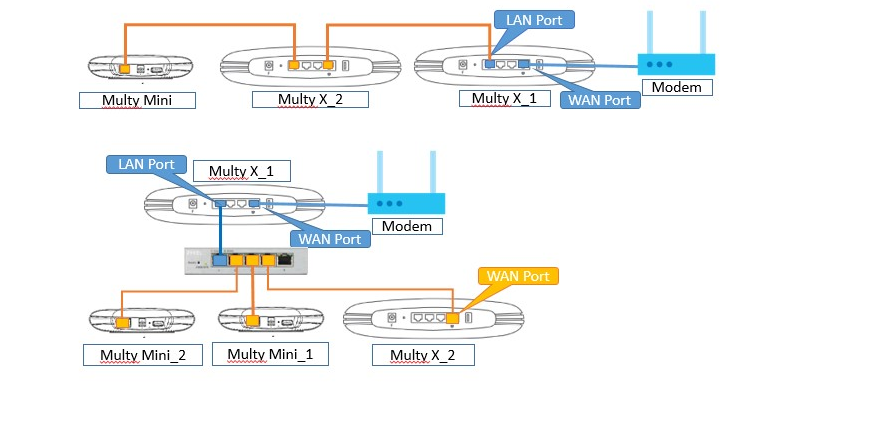

Multy X, Multy Plus und Multy Mini können untereinander drahtlos und kabelgebunden verbunden werden. Bitte beachten Sie, dass eine solche Verbindung nur zwischen Geräten desselben Modells möglich ist.

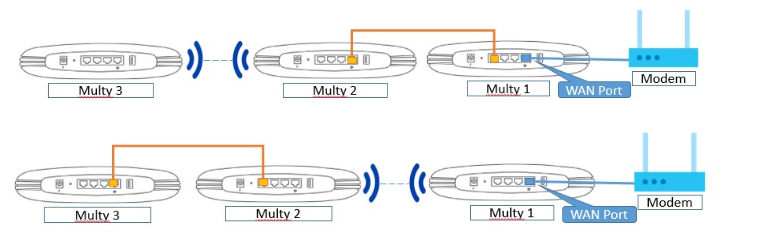

Wenn der Root-Knoten über ein Ethernet-Kabel mit dem Extender-Knoten verbunden ist, unterstützt das Zyxel Multy WiFi System sowohl kabelgebundene als auch kabellose Backhaul-Verbindungen gleichzeitig, wobei der beste Datenpfad von der Systemberechnung abhängt. Das bedeutet, dass das Multy WiFi System die Umgebung und den Durchsatz zwischen den einzelnen Knoten analysiert, um den besten Übertragungspfad für Ihre Daten auszuwählen; der Datenverkehr kann dabei entweder über den kabelgebundenen oder den kabellosen Backhaul erfolgen.

Bevor Sie die Ethernet-Backhaul-Verbindung einrichten, stellen Sie sicher, dass Sie alle Knoten in Ihrem Multy WiFi System bereits drahtlos gekoppelt haben. Die Ethernet-Anschlüsse am Multy sind für 1 Gbit/s ausgelegt. Stellen Sie sicher, dass das von Ihnen verwendete Ethernet-Kabel ein 1-Gbit/s-Kabel oder schneller ist. Bitte platzieren Sie die einzelnen Multy-Geräte in kurzer Entfernung zueinander und führen Sie die Installation auf allen Multy-Geräten drahtlos durch, bevor Sie einen Ethernet-Backhaul einrichten, um sicherzustellen, dass alle Geräte funktionieren. Nachdem die Multy-Installation abgeschlossen ist, stellen Sie die Geräte bitte an ihren endgültigen Standort und schließen Sie das Netzkabel und das Ethernet-Kabel gemäß der unten dargestellten Topologie an.

Zyxel Multy WSR30 (Multy X / Multy Plus)

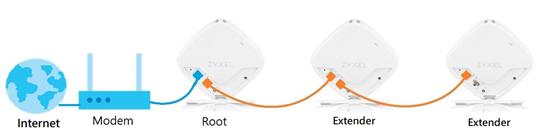

Ohne Switch:

Schritt 1. Richten Sie das Multy U (WSR30) WLAN-System über einen drahtlosen Backhaul ein.

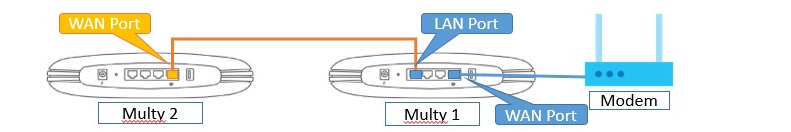

Schritt 2. Schließen Sie das Ethernet-Kabel an den LAN-Port des Root-Knotens und den WAN-Port des Extender-Knotens an.

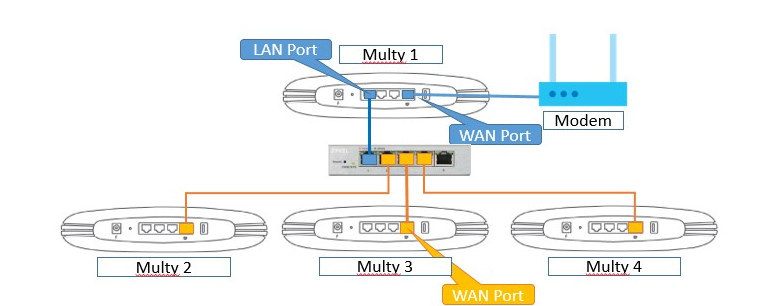

Mit Switch:

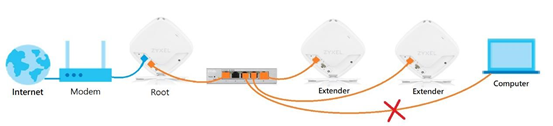

In diesem Szenario (mit Switch) wird dieser Switch ausschließlich für die Ethernet-Backhaul-Kommunikation verwendet. Wenn sich Client-Geräte mit diesem Switch verbinden, können sie nicht auf das Internet zugreifen.
