Este artículo explica cómo alimentar más dispositivos PoE (PDs), ¿cuál es la diferencia entre 802..3af, legado, pre-802.3at y 802.3at modo, así como la diferencia entre la clasificación y el modo de consumo en Power over ethernet en su interruptor (GS1920/GS1900/XGS1930/XS1930 etc.).

1) ¿Cuál es la diferencia entre los modos de encendido PoE?

Navegue a:

PORT > PoE Setup

• Modo 802.3af: Un puerto se alimenta en el modo IEEE 802.3af
• Legado: Un puerto se alimenta utilizando corriente de alta irrupción, que es utilizada por PD heredadas con un requisito de potencia superior a 15 W en el encendido.
• Pre-802.3at: Un puerto se alimenta inicialmente en el modo IEEE 802.3af y cambia al modo IEEE 802.3at de alta potencia en los 75 ms siguientes al encendido. Utilice este modo si el PD no está realizando una clasificación de capa 2, o si el conmutador está realizando una clasificación de capa 1 de dos eventos.
• 802.3at: Un puerto se alimenta en el modo IEEE 802.3af. Si la clase de PD detectada por el conmutador no es de clase 4 (tipo 2), el puerto seguirá alimentando la PD, pero sólo las PD de clase 4 pueden alimentarse en el modo IEEE 802.3at.

2) Clasificación frente a modo de consumo

Al conectar un cierto número de dispositivos PoE (PDs) en un conmutador PoE Zyxel, puede ocurrir que sólo se inicie un cierto número de PDs. Esto ocurre porque el conmutador PoE tiene una capacidad asignada fija para proporcionar alimentación PoE (consulte la hoja de datos del dispositivo para conocer los detalles de su capacidad asignada de PoE). Por lo tanto, si el uso total de PDs alcanza la capacidad asignada del switch, el PD de menor prioridad no obtendrá alimentación del switch. Con esta restricción, puede ampliar la cantidad de PD conectadas tanto como sea posible cambiando el modo PoE del switch.

En el conmutador PoE, hay dos modos PoE diferentes disponibles:

Clasificación:
La potencia máxima (mW) del PD se reservará para cada PD según el nivel de prioridad de cada puerto.

Consumo:
La potencia se distribuirá, de forma que cada dispositivo reciba potencia. La potencia asignada por el switch puede ser inferior a la potencia máxima (mW) del PD.

En la configuración predeterminada de fábrica, el modo PoE es Clasificación.

Cuando se utiliza Clasificación, el conmutador sigue el estándar definido para proporcionar a los PD la potencia máxima. Se trata de garantizar que el PD pueda disponer de potencia suficiente en cualquier momento. La potencia asignada se reservará sólo para el uso de este PD, independientemente de si necesita o no potencia en ese momento.

Sin embargo, la PD no siempre necesita la máxima potencia durante el estado de funcionamiento. Por tanto, el uso del modo Consumo permitiría al switch asignar la energía de forma más efectiva. Con el modo Consumo, el conmutador dejará que cada PD conectada obtenga energía y sólo proporcionará la energía de acuerdo con la petición de la PD. Por lo tanto, podría alimentar a más PD que con el modo Clasificación.

Tenga en cuenta que si el conmutador se enfrenta a una situación de baja potencia PoE, independientemente de los modos que utilice, el conmutador se basará en la prioridad de la configuración PoE de cada puerto para proporcionar alimentación al PD.

Pasos a seguir

Si está utilizando un GS2210-8HP o un conmutador similar y sólo utiliza unos pocos puertos para proporcionar PoE y sus PDs conectados no se inician como se esperaba, por favor, pruebe estos pasos:

1. 1. Inicie sesión en el conmutador utilizando su dirección IP local y sus credenciales.
2. 2. Navegue a

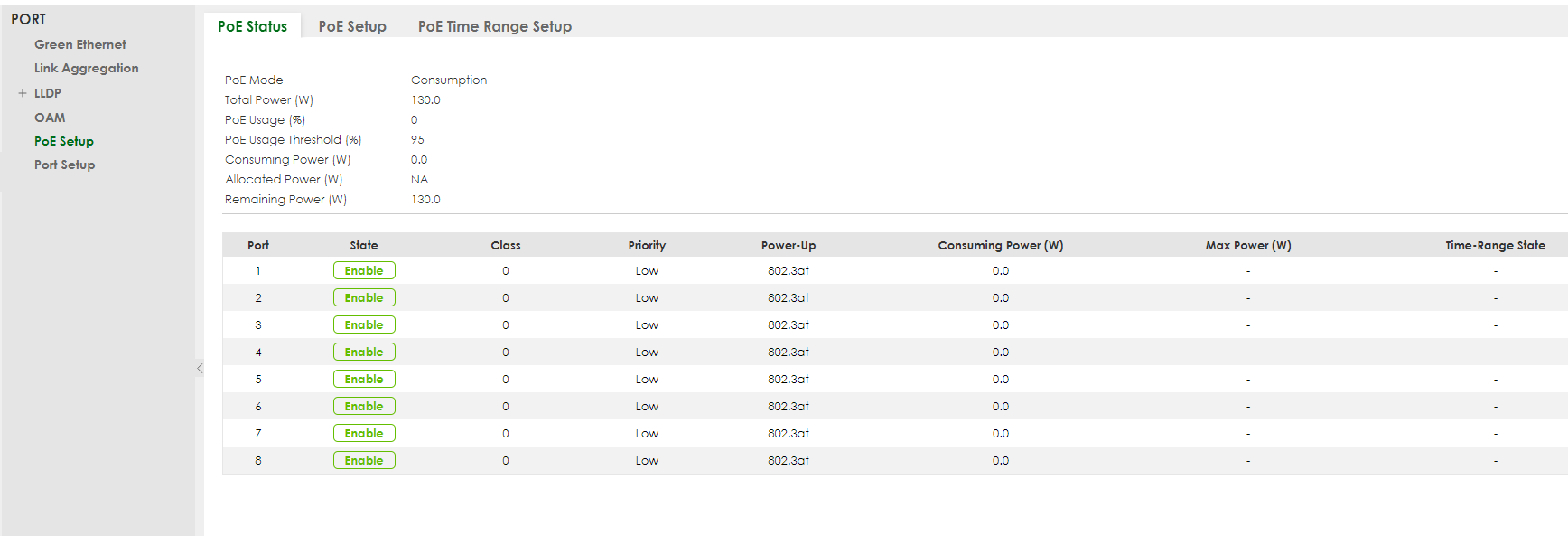

PORT > PoE Setup > PoE Status

3. El modo PoE está configurado por defecto en Clasificación. Cámbielo a modo Consumo y aplique/guarde esta configuración.

Navegue a:

PORT > PoE Setup > PoE Setup

4. Vuelva a conectar esos PD al conmutador.
