Zyxel Network-Attached Storage [NAS] - Configuración de Link Aggregation / Port Trunking en Zyxel NAS

Zyxel NAS Link Aggregation (LAG), también conocido como port trunking o bonding, es una característica de red que combina múltiples interfaces de red en un único enlace lógico. Esta configuración mejora el rendimiento de la red al proporcionar un mayor ancho de banda, redundancia y un mejor equilibrio de carga.

Aviso de fin de vida útil del producto: Lamentamos informarle de que el producto "Zyxel NAS Devices" ha llegado al final de su vida útil. Como consecuencia, el soporte técnico para este dispositivo puede ser limitado. Por favor, tenga en cuenta que cualquier manipulación o uso de un dispositivo que ya ha llegado al final de su vida útil es bajo su propia responsabilidad. Puede encontrar una lista de dispositivos obsoletos, incluidas sus fechas de retirada y fin de soporte, en el siguiente enlace. En esta página también encontrará la última versión actualizada de su dispositivo: Fin de vida útil

Cómo funciona LAG en Zyxel NAS

LAG combina interfaces como LAN1 y LAN2 en un único enlace lógico, lo que proporciona un mayor ancho de banda y tolerancia a fallos. Ambas interfaces utilizan la misma dirección IP y MAC. Esta configuración requiere que el conmutador Ethernet conectado también admita y esté correctamente configurado para la agregación de enlaces.

Configuración de LAG en Zyxel NAS

Acceda a la configuración del NAS:

1. • Vaya a Panel de control > Red > TCP/IP > Interfaz de red > Crear.
   • Seleccione la opción para balanceo de carga o port trunking.

Configuración de enlace de puertos:

1. • Asegúrese de que LAN1 y LAN2 están conectadas al mismo conmutador Ethernet.
   • Configure el conmutador para LAG con los ajustes adecuados para que coincidan con los del NAS.

Opciones de equilibrio de carga:

Se pueden elegir varios algoritmos de equilibrio de carga, como:

• Round-Robin: Distribuye los paquetes secuencialmente por todos los enlaces.
• Respaldo activo: Una interfaz está activa mientras que la otra es una copia de seguridad.
• XOR (OR exclusivo): Equilibra el tráfico basándose en las direcciones MAC o IP de origen y destino.

Configuración de direcciones IP:

• Para un direccionamiento IP consistente vía DHCP, LACP tiene limitaciones. Se recomienda configurar una IP estática para el NAS con el fin de garantizar que siempre reciba la misma dirección IP.

Problemas comunes y soluciones

• Limitación de velocidad de flujo único:
  • Cada flujo de tráfico individual está limitado a la velocidad de un único puerto físico, normalmente 1 Gbps. El ancho de banda combinado se realiza a través de múltiples flujos simultáneos.
• Compatibilidad de conmutadores:
  • Asegúrese de que el switch conectado soporta y está correctamente configurado para LAG. Algunos modelos de Zyxel, como el XGS1210-12, no admiten LACP dinámico (IEEE 802.3ad) y pueden requerir una configuración de LAG estática.
• Consideraciones sobre el firmware y el modelo:
  • Para funciones avanzadas como LACP, considere el uso de modelos de gama superior como las series XGS1930 o GS1900, que ofrecen un mejor soporte para la agregación dinámica de enlaces.

Ejemplo de configuración

Conexión del NAS:

1. • Conecte LAN1 y LAN2 del NAS a dos puertos de un conmutador.

Configuración del conmutador:

1. • En el conmutador, configure un grupo LAG estático para los dos puertos.

Configuración de red del NAS:

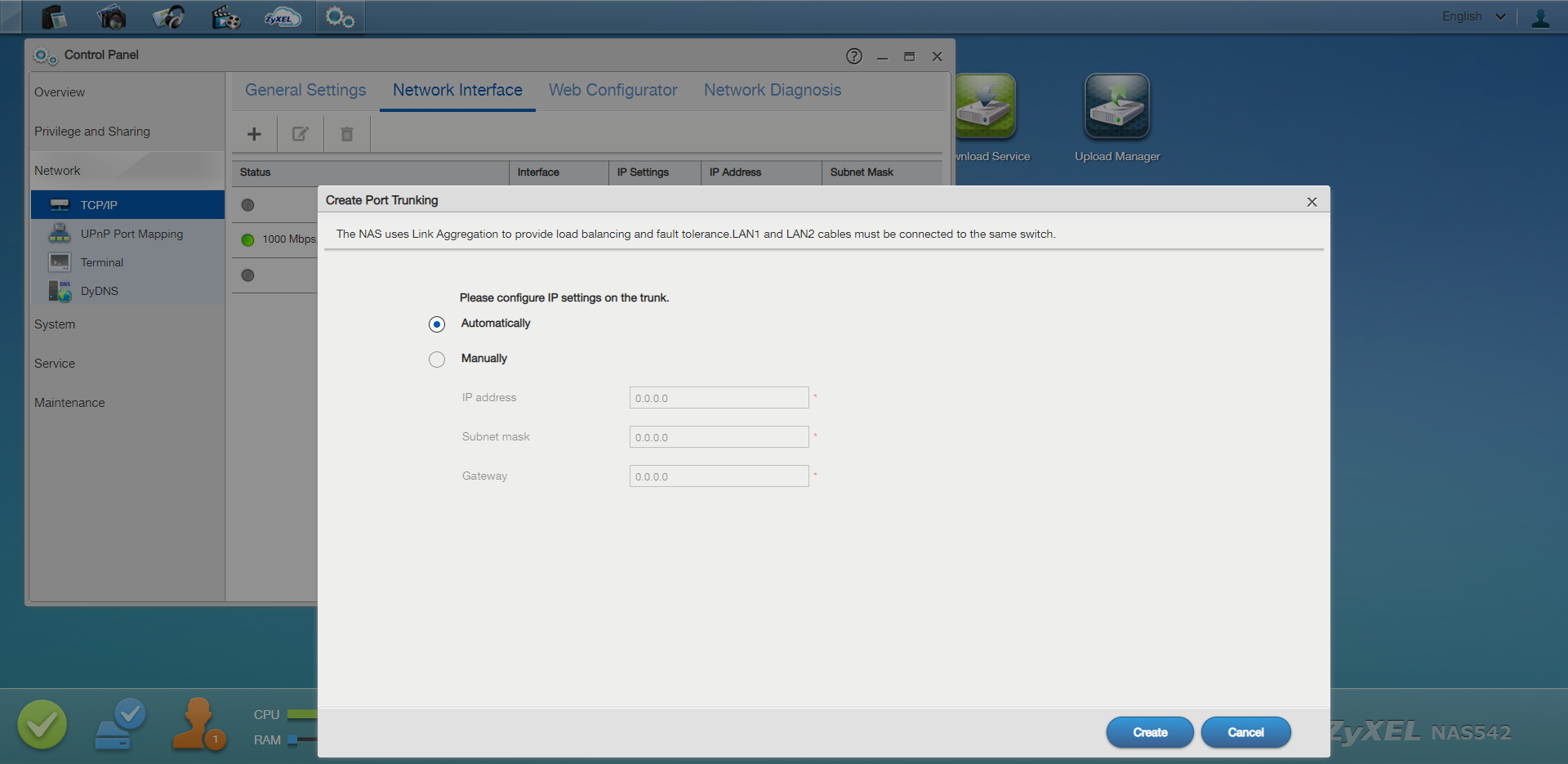

• En el NAS, vaya a Panel de control > Red > TCP/IP > Interfaz de red > Crear.
• Seleccione Trunking de puertos y elija el algoritmo de equilibrio de carga deseado.
• Asigne una dirección IP estática al NAS para que el acceso a la red sea constante.

Losdispositivos NAS de Zyxel han llegado al final de su periodo de soporte. Entendemos que esto puede ser un inconveniente, así que para ayudarte, visita nuestro foro o explora la sección de NAS en nuestra base de conocimientos para obtener todos los detalles. También puede encontrar una lista de dispositivos obsoletos y sus plazos de soporte en el siguiente enlace.

• Fin de vida útil (EOL/EoL) / Fin de soporte (EOS/EoS)
• Foro de la Comunidad Personal Cloud Storage

Muchas gracias por su comprensión y paciencia.
