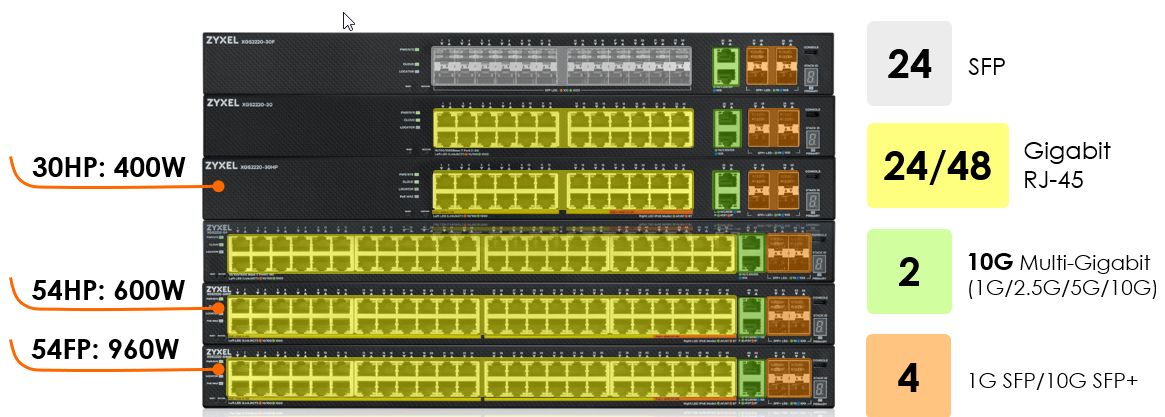

El XGS2220 PoE Switches apoyar tanto PoE + y PoE ++ (60W) opciones para satisfacer una variedad de adopciones WiFi 6/6E AP y cámaras PTZ con alto consumo de energía. Los puertos PoE 10G Multi-Gig también allanan el camino para la futura tecnología WiFi 7. Para maximizar la utilización del presupuesto de energía del sistema, XGS2220 está listo para trabajar con una amplia gama de Zyxel WiFi 6/6E AP para cada red.

Eche un vistazo y gestione un amplio conjunto de funciones a través de una interfaz web fácil de usar

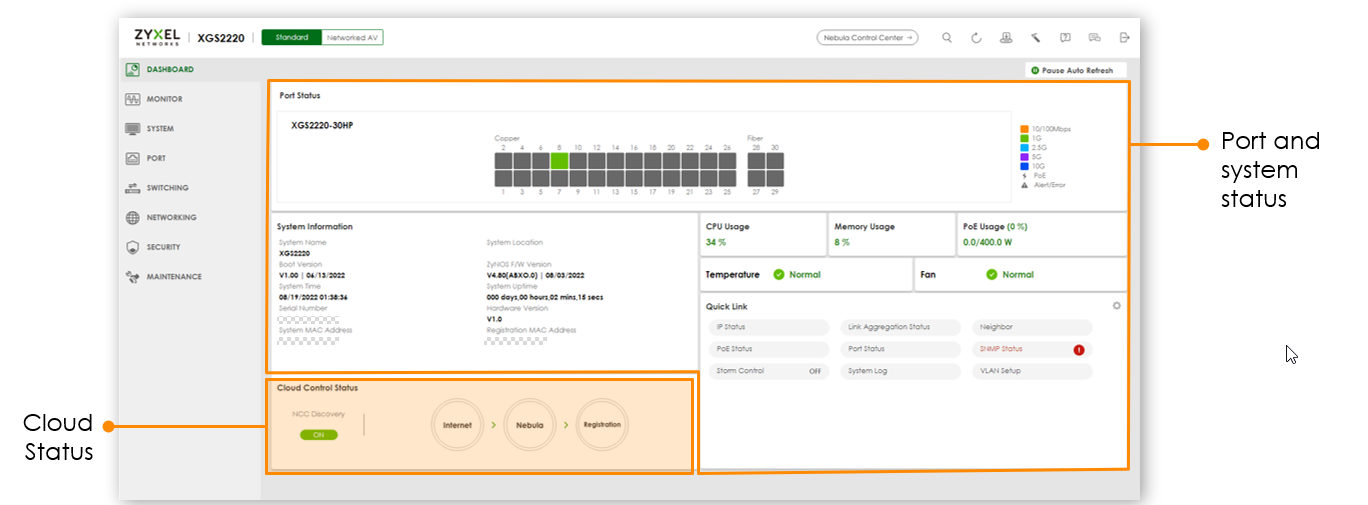

La renovada Interfaz Web proporciona el estado del Switch en tiempo real con vistas gráficas.

La potente migración

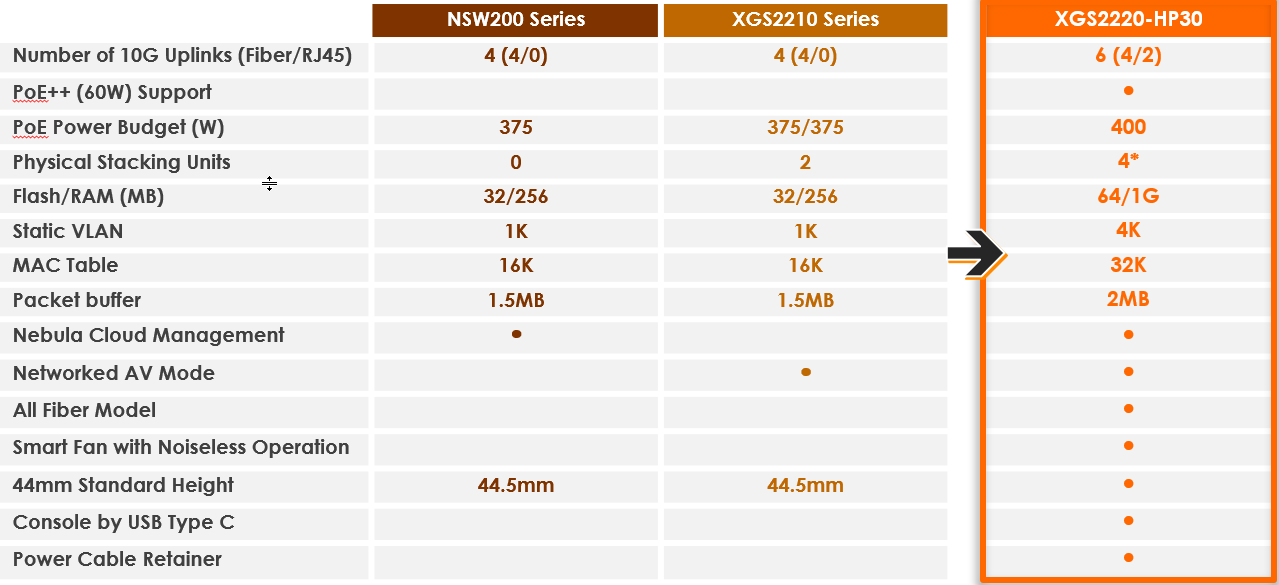

La Serie XGS2220 es la sucesora de la Serie XGS2210 (y la Serie NSW200), que tiene más presupuesto de energía y características avanzadas del sistema.

* En la futura versión de firmware

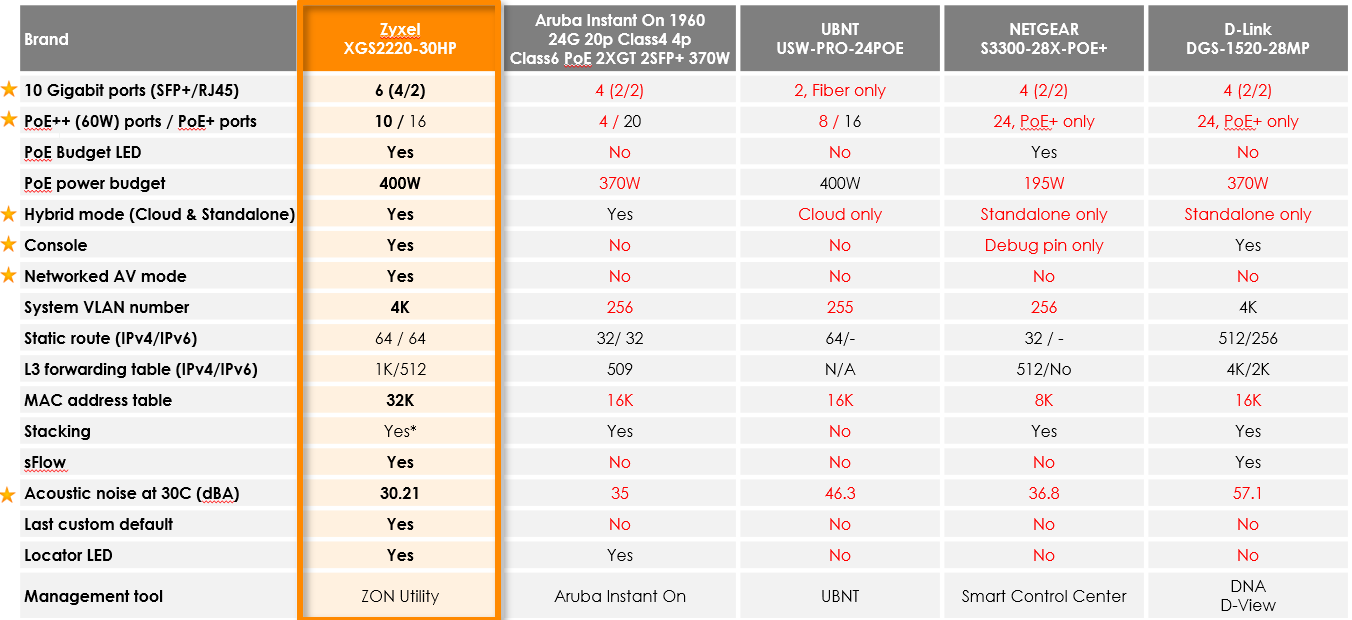

Matriz de comparación XGS2220-30HP para los principales competidores

* En la futura versión de firmware

Primer inicio de sesión/Asistente

Para conectarse a la interfaz web del switch, necesita conocer la dirección IP del dispositivo.

Si utiliza un servidor DHCP.

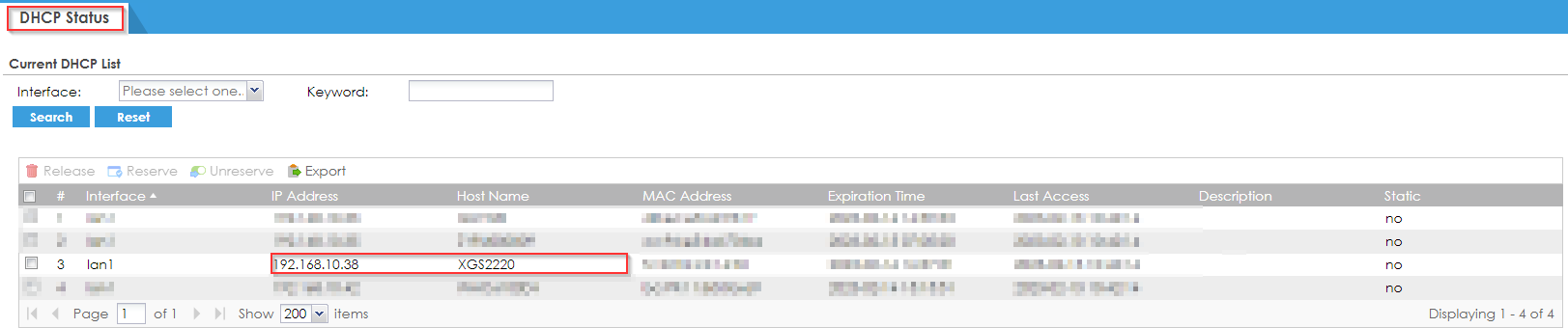

El switch obtendrá una dirección IP automáticamente. Puede averiguar la dirección IP con nuestra utilidad ZON o consultando con su servidor DHCP.


Si no utiliza un servidor DHCP.

Conecte el enlace entre el Switch-1 y el PC (recomendamos utilizar el puerto 1 del switch).

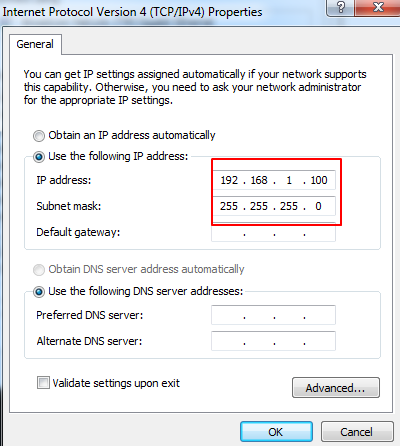

Configure la dirección IP del PC en la misma subred que los conmutadores. Por ejemplo, configure la dirección IP del PC como 192.168.1.100

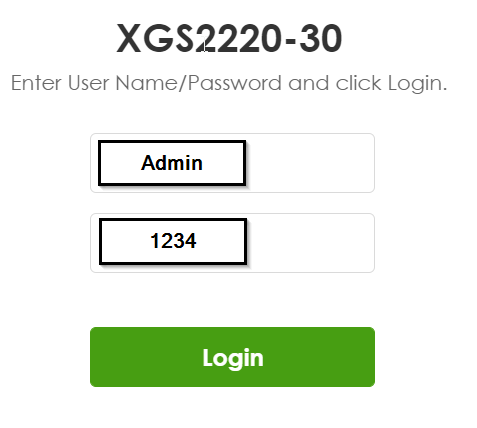

Abra un navegador (IE, Chrome, Safari, Firefox, etc....). Vaya a la página web http://192.168.1.1 (dirección IP de gestión por defecto). Introduzca "nombre de usuario: admin; contraseña: 1234" e inicie sesión.

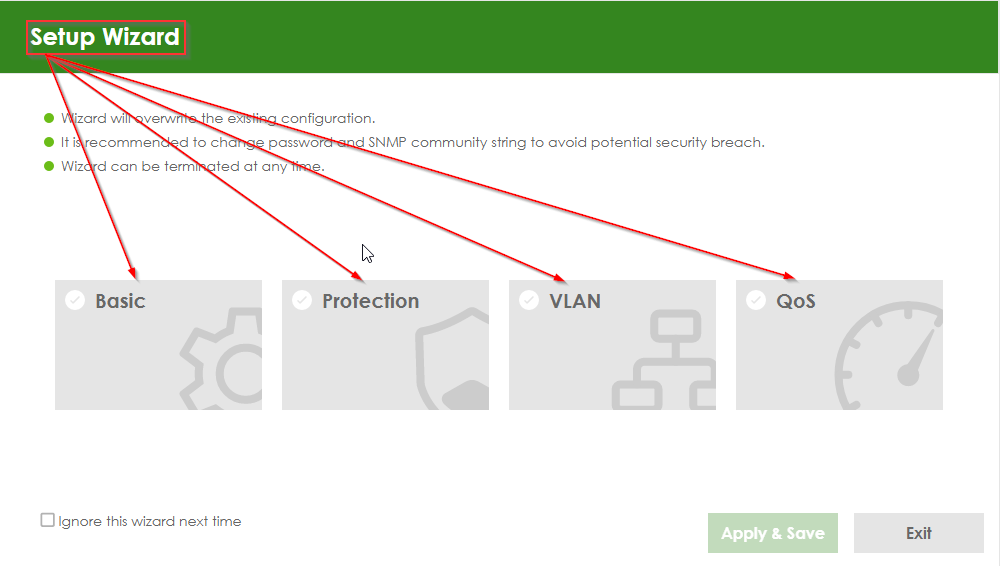

• Asistente

  El asistentede configuración contiene las siguientes partes:

1. Básica - para configurar la dirección IP del switch, el servidor DNS, la contraseña del sistema, la comunidad SNMP y la agregación de enlaces (trunking).
2. Protección - para activar la protección de bucle y el control de tormentas de difusión en el switch y sus puertos.
3. VLAN - para crear una VLAN estática, asignar puertos a la VLAN y configurar los puertos para etiquetar o des-etiquetar las tramas salientes.
4. QoS - para determinar el nivel de prioridad IEEE 802.1p de una parte para QoS.

Configuración básica

Configurar IP/DNS, configurar su contraseña, comunidad SNMP, agregación de enlaces y ver los resultados terminados.

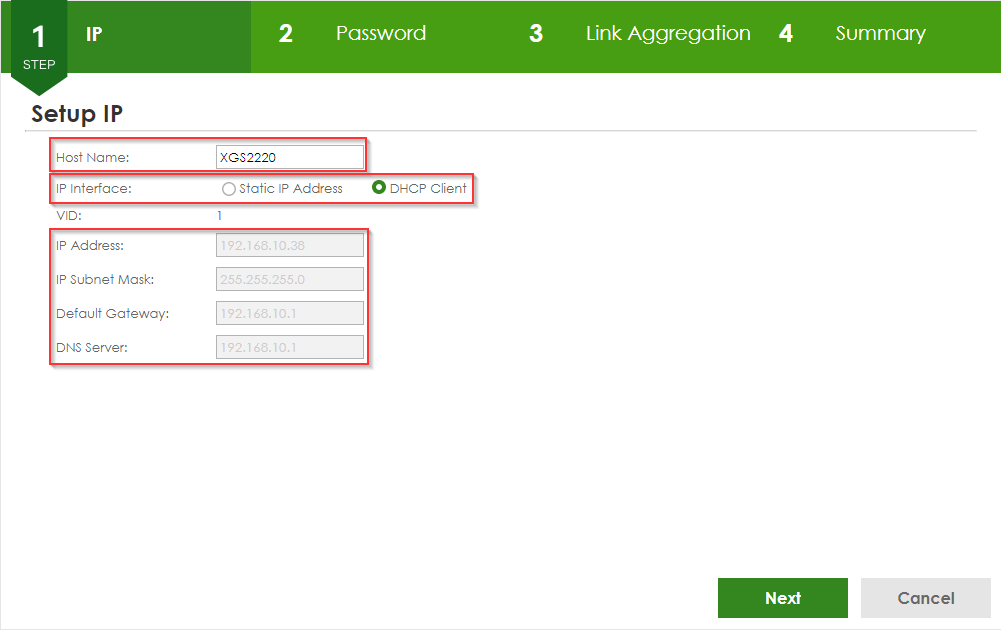

Para configurar su IP/DNS.

Haga clic en Asistente > Básico > Paso 1 IP para acceder a esta pantalla.
Le recomendamos que reserve una dirección IP en su servidor DHCP o que especifique la dirección IP manualmente. De lo contrario, la dirección IP de su pasarela podría cambiar.

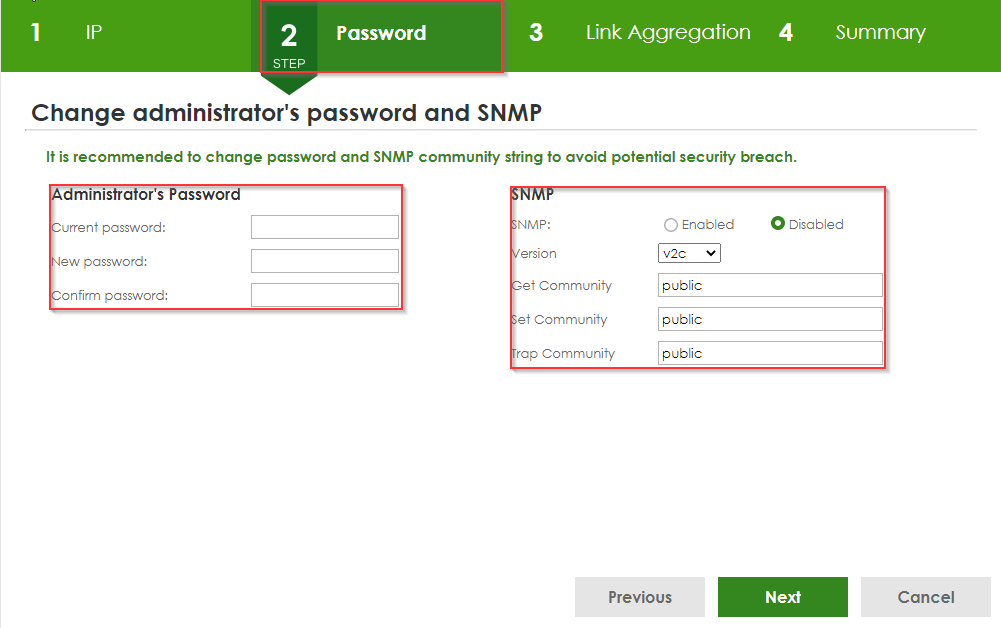

Tras pulsar Siguiente, aparece la pantalla Contraseña

Contraseña - para garantizar la seguridad, recomendamos establecer una contraseña segura (Nota: La cadena de entrada de cualquier campo de esta pantalla no debe contener [ ? ], [ | J. ('].["]. o (,). En los campos Contraseña, tampoco se permite [ espacio ]).

SNMP - Seleccione Activado para que el switch actúe como agente SNMP. Lo que permite a una estación gestora gestionar y monitorizar el Switch a través de la red. Seleccione Desactivado para desactivar esta función. La versión SNMP del switch debe coincidir con la versión del gestor SNMP (Nota: la versión 2c de SNMP es compatible con la versión 1 de SNMP).

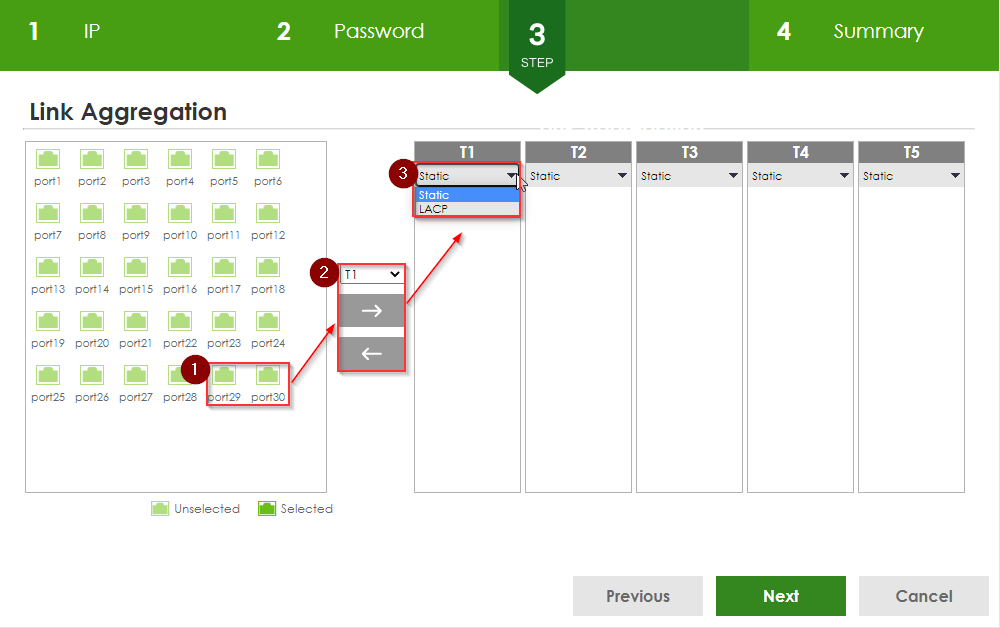

Tras hacer clic en Siguiente, aparece la pantalla Agregación de enlaces.
Si es necesario fusionar varios conmutadores habilitados para Agregación, realice los siguientes ajustes. De lo contrario, haga clic en "Siguiente".

1. Especifique los puertos que desea utilizar para Link Aggregation.

2. Seleccione un grupo de colocación T1-T5.

3. Seleccione LACP si los puertos están configurados para unirse a un grupo troncal a través de LACP.

No olvide hacer clic en "Apply and Save" para que los cambios se guarden y se apliquen.

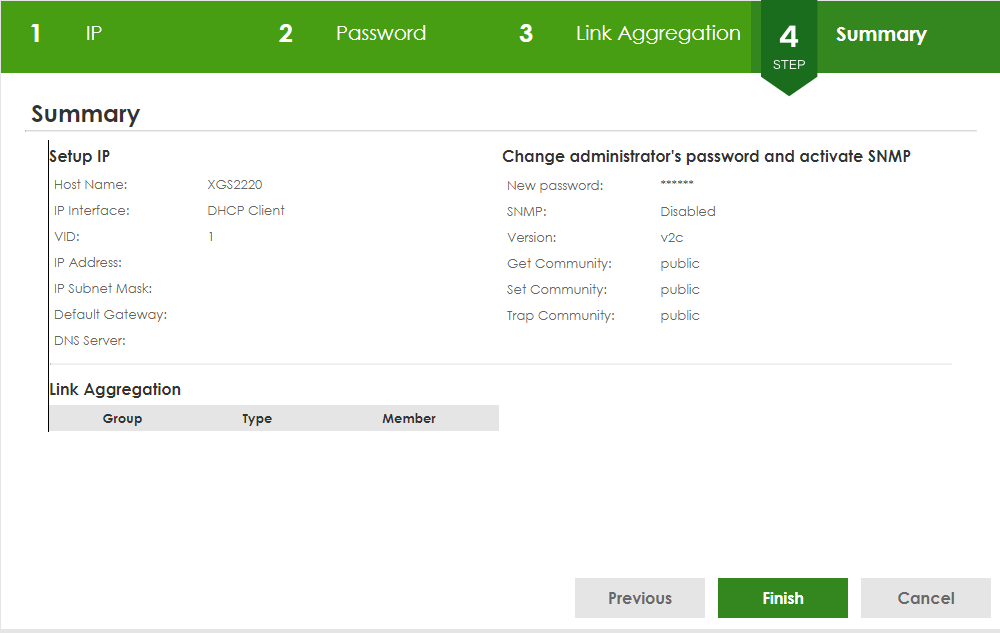

La configuración básica del XGS2220 ha finalizado, haga clic en "Finalizar".

Protección

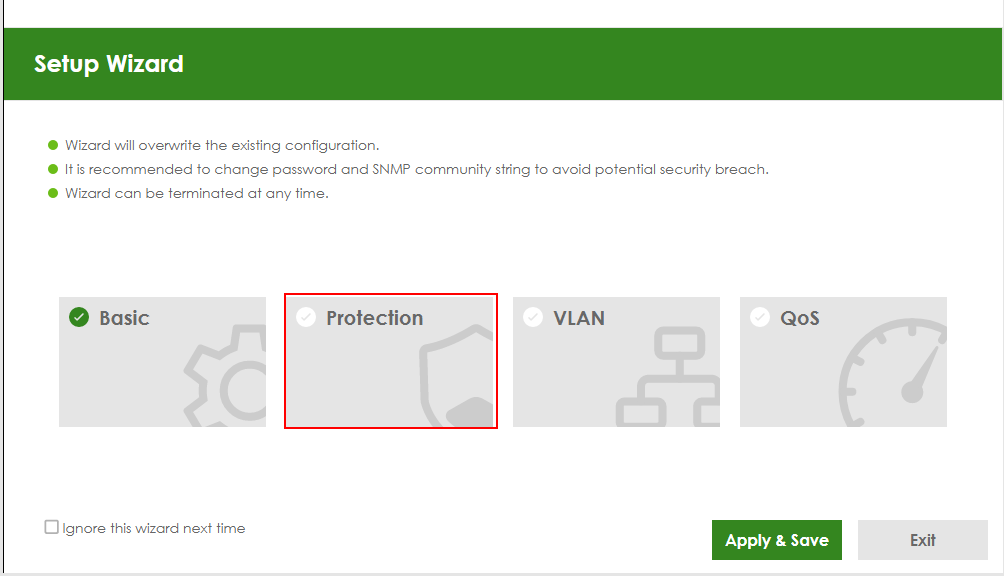

Vaya a la sección "Setup Wizard" y seleccione "Protection". Configuraremos los ajustes básicos de seguridad para nuestro dispositivo.

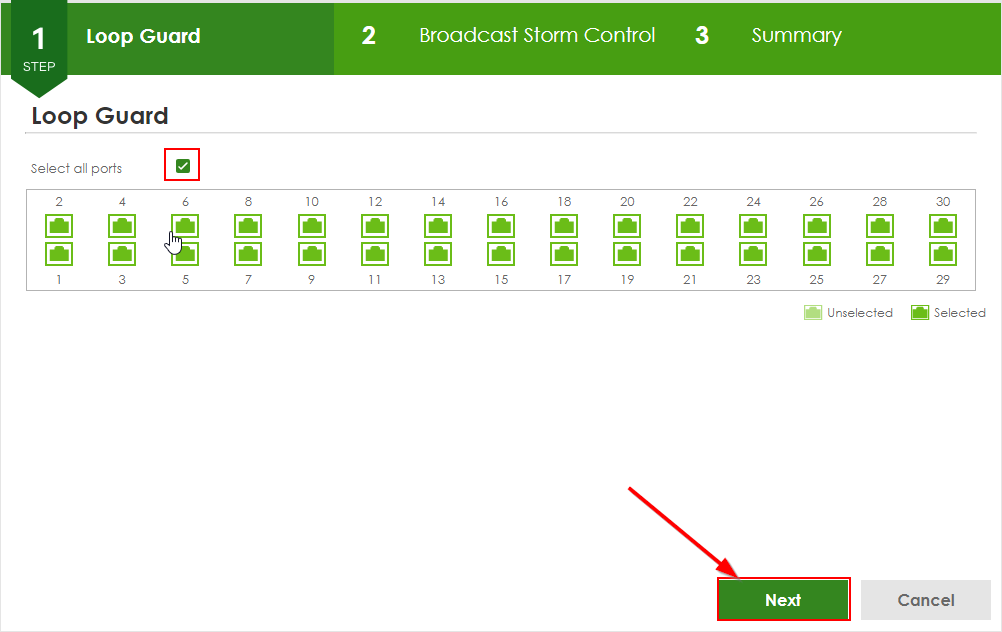

Protección contra bucles

Un bucle se produce cuando dos puertos de un switch se conectan accidentalmente con el mismo cable. Esto provoca una tormenta de difusión, en la que los mensajes de difusión vuelven continuamente al switch y se difunden repetidamente. Si un conmutador que no está en estado de bucle se conecta a un conmutador que está en estado de bucle, el conmutador en estado de bucle afectará al otro conmutador. Para solucionar este problema en el extremo de la red, puede utilizar Loop Guard. Loop Guard permite al switch desactivar un puerto si detecta que los paquetes enviados por ese puerto vuelven al switch. Aunque el Protocolo de Árbol de expansión (STP) puede evitar bucles en el núcleo de la red, no puede evitar los bucles que se producen en el extremo de la red.

Nota: La protección contra bucles se utiliza normalmente en situaciones en las que hay un problema de red relacionado con el conmutador. La activación de
loop guard puede ayudar en la resolución de problemas y en la prevención de inundaciones excesivas en la red.

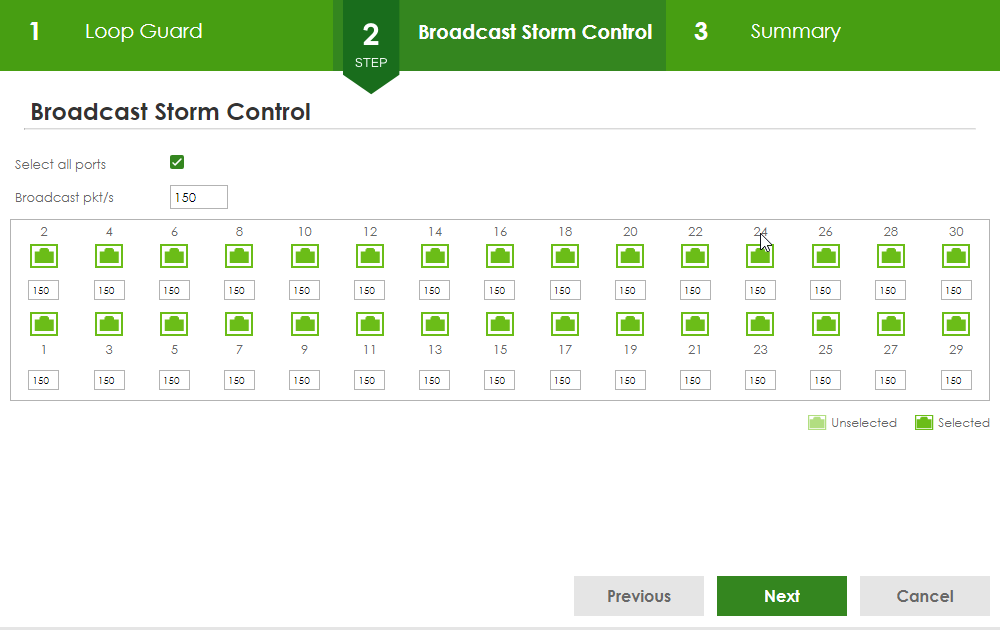

Control de tormentas de difusión

El Control de Tormentas de Difusión es una función que evita la inundación excesiva de la red causada por los mensajes de difusión enviados por los dispositivos de la red. Estos mensajes de difusión pueden incluir solicitudes DHCP, mensajes "alive" y otras notificaciones que mantienen a los dispositivos de la red informados sobre el remitente. Si está experimentando una alta latencia y pérdida de paquetes en su red, activar el Control de Tormentas de Difusión puede ayudarle limitando el número de paquetes de difusión que el conmutador aceptará y reenviará. Esto evita que el conmutador se sature con demasiados paquetes a la vez, lo que puede provocar la pérdida de paquetes de difusión y mejorar el rendimiento de la red. Para configurar el Control de Tormentas de Difusión, puede seleccionar los puertos específicos en los que desea activarlo. También puede establecer un límite en el número de paquetes de difusión permitidos por segundo. Se recomienda desactivarlo o utilizar un límite de 150 paquetes de difusión por segundo en una red pequeña o mediana. Una vez que haya hecho sus selecciones, haga clic en "Siguiente" para continuar.

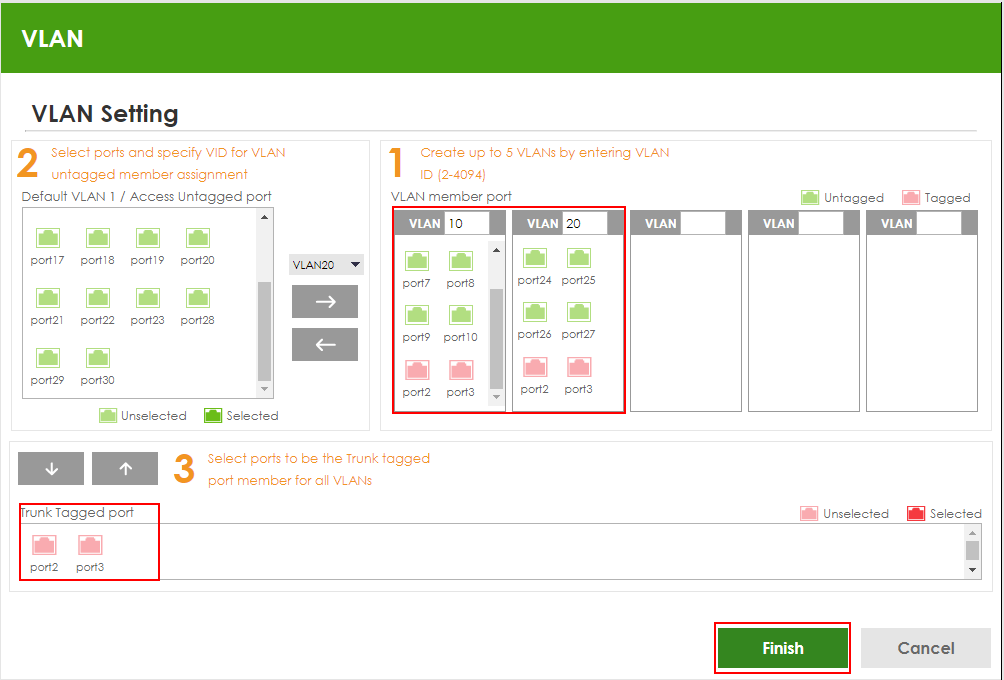

Configurar VLAN

Seleccione los puertos que desea asignar al primer grupo miembro de la VLAN y asigne un ID de VLAN a ese grupo miembro.

• Haga clic en los puertos para marcarlos como "seleccionados".
• Utilice la flecha hacia la derecha para moverlos al grupo de miembros VLAN "x".
• Utilice la lista desplegable "VLAN10" situada encima de las flechas grises para seleccionar otros grupos troncales (VLAN "x" 5-10)
• Seleccione los puertos que serán miembros de puertos etiquetados como troncales para todas las VLAN. Un puerto troncal es un puerto de switch que puede transportar tráfico etiquetado de una o más VLAN.


Nota: Recuerde que tiene la flexibilidad de asignar múltiples miembros etiquetados a un puerto, pero sólo un miembro no etiquetado (VLAN por defecto) por puerto. Si quieres saber más sobre las VLAN, puedes consultareste artículo en .

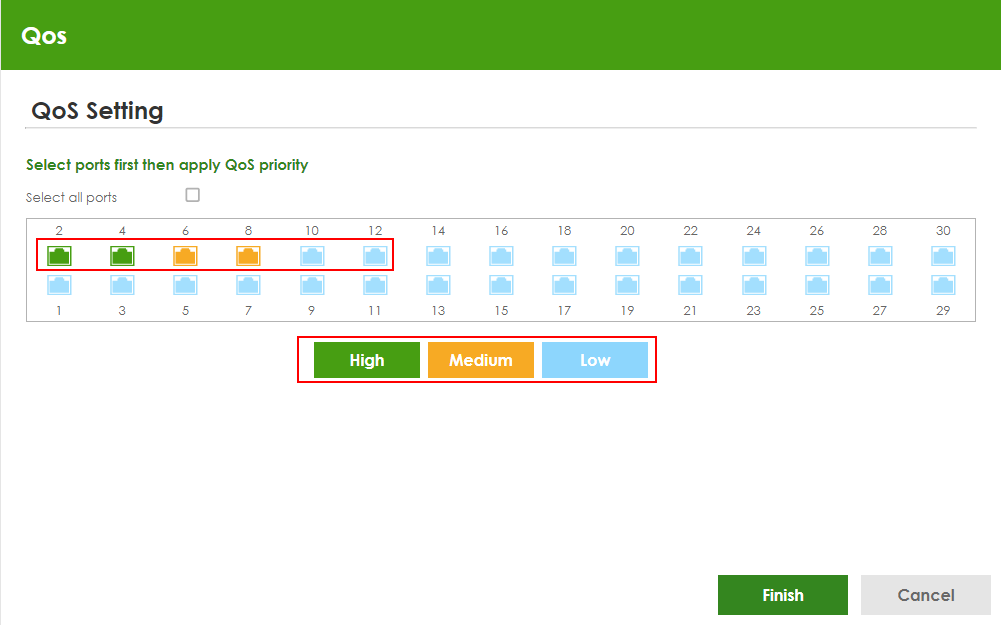

Configuración QoS

baja prioridad. En entornos empresariales, los puertos para invitados pueden tener una prioridad baja para el tráfico, mientras que los servidores de la empresa y otros equipos informáticos vitales pueden tener una prioridad alta.
