Tässä artikkelissa kerrotaan, miten voit ottaa virtaa useampiin PoE-laitteisiin (PD), mikä ero on 802..3af-, legacy-, pre-802.3at- ja 802.3at-tilojen välillä sekä luokittelu- ja kulutustilan ero Power over ethernet -kytkimessäsi (GS1920/GS1900/XGS1930/XS1930 jne.).

1) Mitä eroa on PoE:n virrankäyttötilojen välillä?

Siirry osoitteeseen:

• 802.3af-tila: Portin virta on kytketty IEEE 802.3af -tilassa.
• Legacy: Portin virransyöttö tapahtuu suurella sysäysvirralla, jota käyttävät perinteiset PD-laitteet, joiden tehontarve on yli 15 W käynnistyksen yhteydessä.
• Ennen 802.3at:ta: Portin virransyöttö tapahtuu aluksi IEEE 802.3af -tilassa ja se siirtyy suuritehoiseen IEEE 802.3at -tilaan 75 sekunnin kuluessa virran kytkemisestä. Käytä tätä tilaa, jos PD ei suorita kerroksen 2 luokittelua tai jos kytkin suorittaa kahden tapahtuman kerroksen 1 luokittelua.
• 802.3at: Portti saa virtaa IEEE 802.3af -tilassa. Jos kytkimen havaitsema PD-luokka ei ole luokka 4 (tyyppi 2), portti kytkee silti PD:n päälle, mutta vain luokan 4 PD:t voidaan kytkeä päälle IEEE 802.3at -tilassa.

2) Luokitus vs. kulutustila

Kun kytket tietyn määrän PoE-laitteita (PD) Zyxel PoE -kytkimeen, voi olla, että vain tietty määrä PD-laitteita käynnistyy. Näin tapahtuu, koska PoE-kytkimellä on kiinteä varattu kapasiteetti PoE-virran toimittamiseen (katso laitteen tietolehdestä niiden varattua PoE-kapasiteettia koskevat tiedot). Jos PD:iden kokonaiskäyttö saavuttaa kytkimen varatun kapasiteetin, alemman prioriteetin PD ei saa virtaa kytkimestä. Tämän rajoituksen puitteissa voit silti lisätä liitettävien PD:iden määrää mahdollisimman paljon muuttamalla kytkimen PoE-tilaa.

PoE-kytkimessä on käytettävissä kaksi eri PoE-tilaa:

Luokitus:
PD:n maksimiteho (mW) varataan kullekin PD:lle kunkin portin prioriteettitason mukaan.

Kulutus:
Teho jaetaan, joten jokainen laite saa tehoa. Kytkimen jakama teho voi olla pienempi kuin PD:n maksimiteho (mW).

Tehdasasetuksissa PoE-tila on asetettu Luokittelu.

Luokitusta käytettäessä kytkin noudattaa standardia, joka on määritelty antamaan PD-laitteille maksimiteho. Näin taataan, että PD:llä voi olla riittävästi tehoa milloin tahansa. Varattu teho varataan vain tämän PD:n käyttöön riippumatta siitä, tarvitseeko se virtaa sillä hetkellä vai ei.

PD ei kuitenkaan aina tarvitse maksimitehoa toimintatilan aikana. Kulutustilan käyttö antaa kytkimelle mahdollisuuden jakaa virtaa tehokkaammin. Kulutustilassa kytkin antaa jokaisen kytketyn PD:n saada virtaa ja antaa virtaa vain PD:n pyynnön mukaan. Näin se voisi kytkeä virtaa useampaan PD:hen kuin luokittelutilassa.

Huomaa, että jos kytkimen PoE-virta on vähissä, riippumatta siitä, mitä tilaa käytät, kytkin käyttää PD:n virran antamiseen kunkin portin PoE-asetuksen prioriteettia.

Läpikäynnin vaiheet

Jos käytät GS2210-8HP-kytkintä tai vastaavaa kytkintä ja käytät vain muutamaa porttia PoE-virran tarjoamiseen ja kytketyt PD:t eivät käynnisty odotetulla tavalla, kokeile seuraavia vaiheita:

1. Kirjaudu sisään kytkimeen käyttämällä sen paikallista IP-osoitetta ja tunnistetietoja.
2. Siirry osoitteeseen:

3. PoE-tila on oletusarvoisesti asetettu Luokittelu. Vaihda tämä kulutustilaksi ja sovella/tallenna tämä kokoonpano.

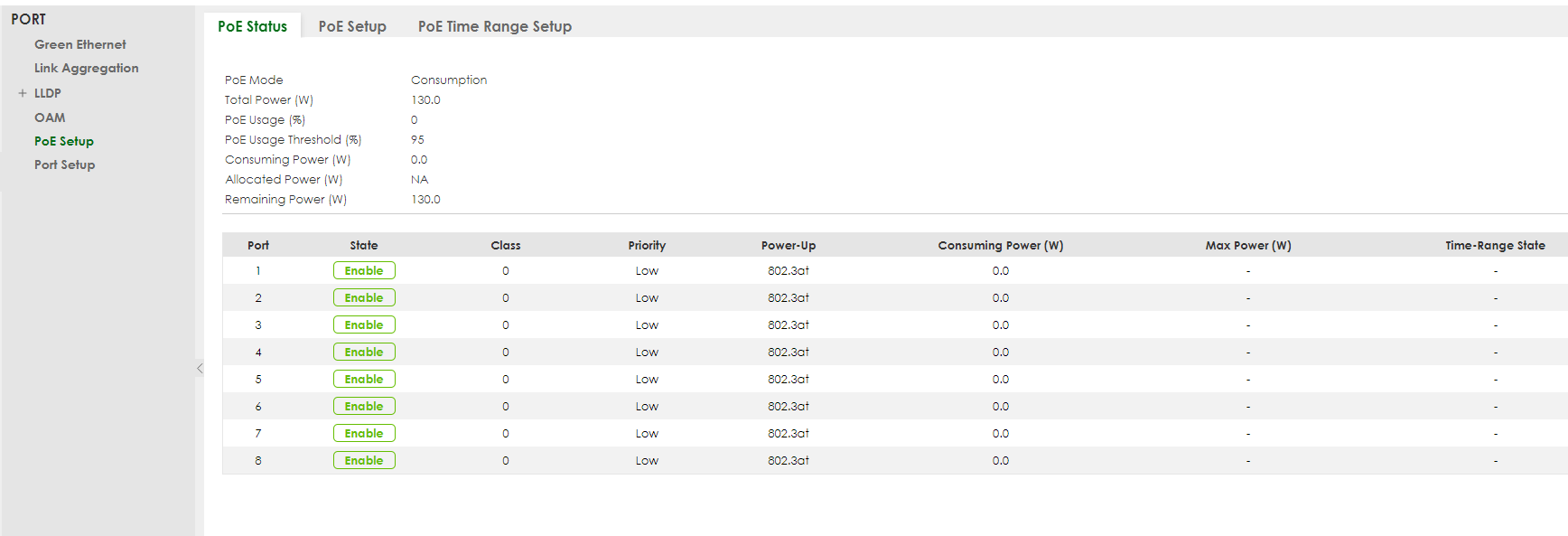

Siirry osoitteeseen:

4. Kytke PD:t uudelleen kytkimeen.
