Verkkokytkin - Vaihda kytkimen hallinnan IP-osoite [Ensimmäinen sisäänkirjautuminen]

Tässä esimerkissä näytetään järjestelmänvalvojille, miten web GUI:n avulla tai ZONin kautta voidaan hallita kytkimien IP-osoitteita ja välttää se, että järjestelmänvalvojat käyttävät vahingossa vääriä laitteita.

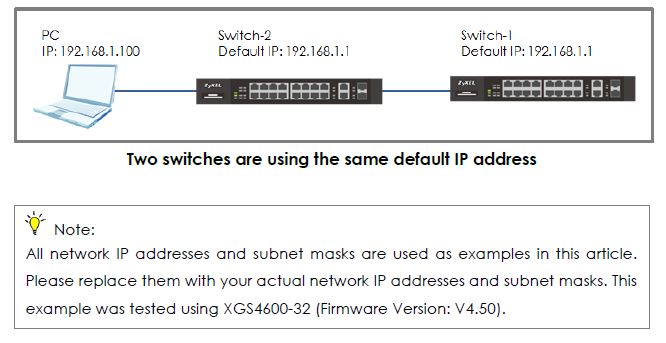

Kuten alla näkyy, ympäristössä on kaksi kytkintä. Molempien kytkimien oletus-IP-osoitteet ovat 192.168.1.1. Koska molemmilla on sama IP-osoite, et voi olla varma, kumpaa kytkintä käytät, kun yrität tavoittaa sen IP-osoitteen.

1) Konfiguroi hallinta-IP ZONin kautta

Lataa ja avaa ZON(katso tämä artikkeli).

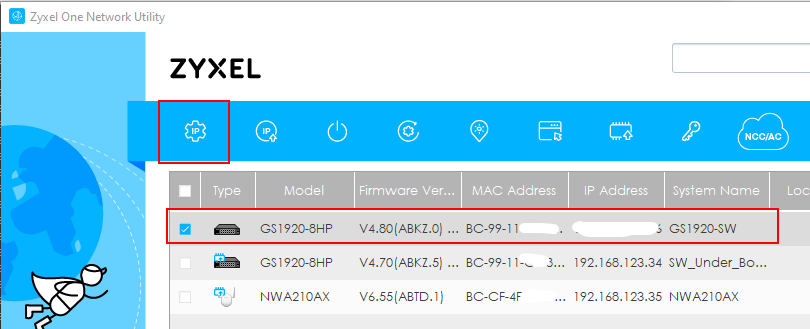

Merkitse sitten kytkin, jonka IP-osoitteen haluat muuttaa.

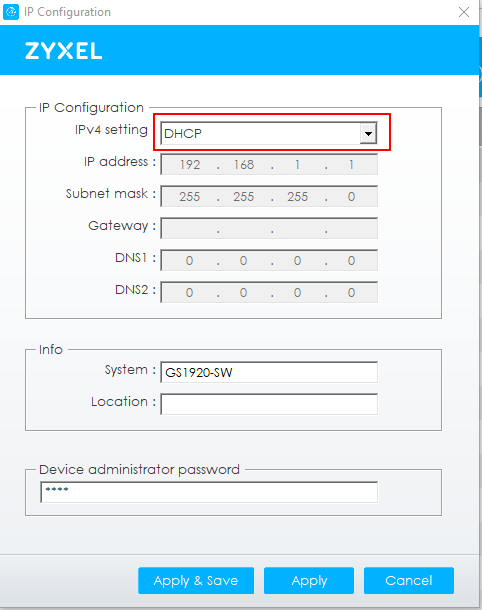

Aseta kytkimen haluttu IP-osoite (DHCP on useimmissa tapauksissa suositeltavin):

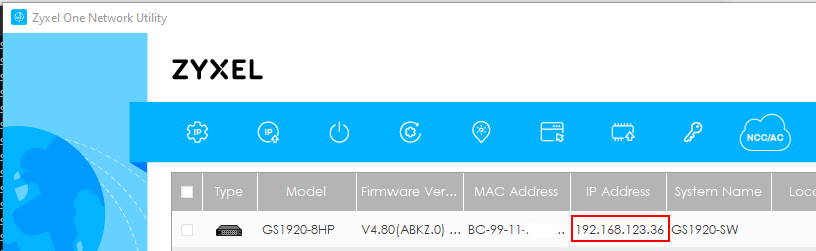

Etsi uusi IP-osoite ZONista:

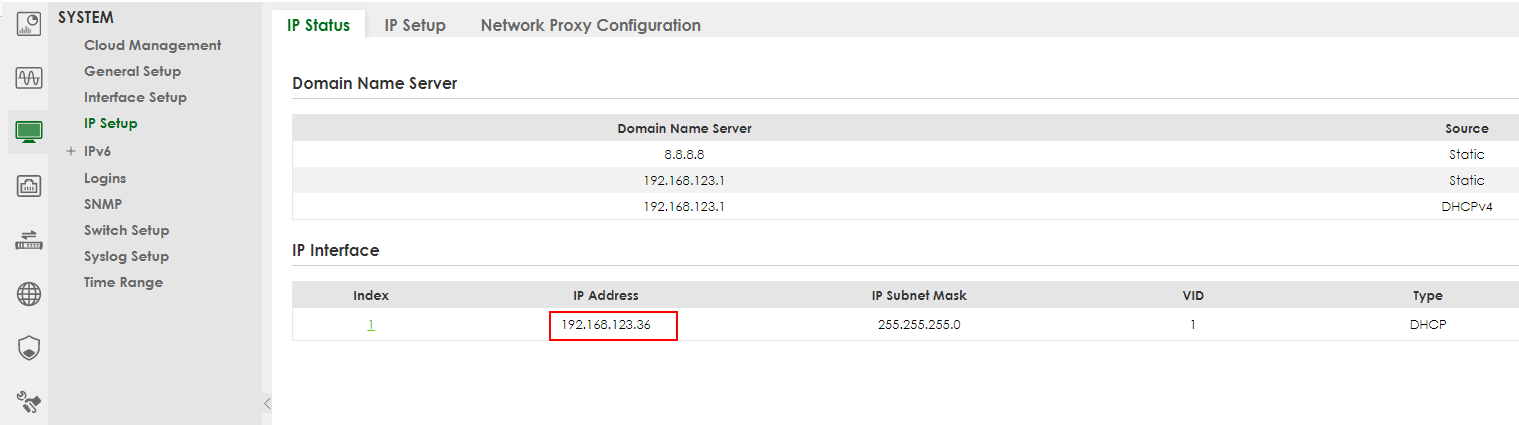

Kirjaudu sisään Web-selaimen kautta:

Tunnukset: admin / 1234

1) Konfiguroi hallinta-IP Web GUI:n kautta.

1. Katkaise yhteys Switch-1:n ja Switch-2:n välillä.

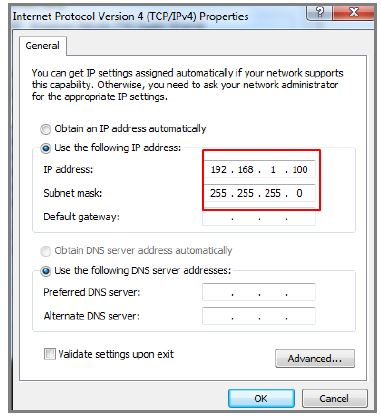

2. Aseta tietokoneen IP-osoite samaan aliverkkoon kuin kytkin-2.
Tässä esimerkissä IP-osoite on 192.168.1.100.

3. Avaa selain (IE, Chrome, Safari, Firefox, jne....). Siirry verkkosivulle http://192.168.1.1 (oletushallinnan IP-osoite). Kirjoita käyttäjätunnukseksi "admin" ja salasanaksi "1234" (oletusarvoiset tunnistetiedot) ja kirjaudu sisään web GUI:hen.

4. Siirry osoitteeseen:

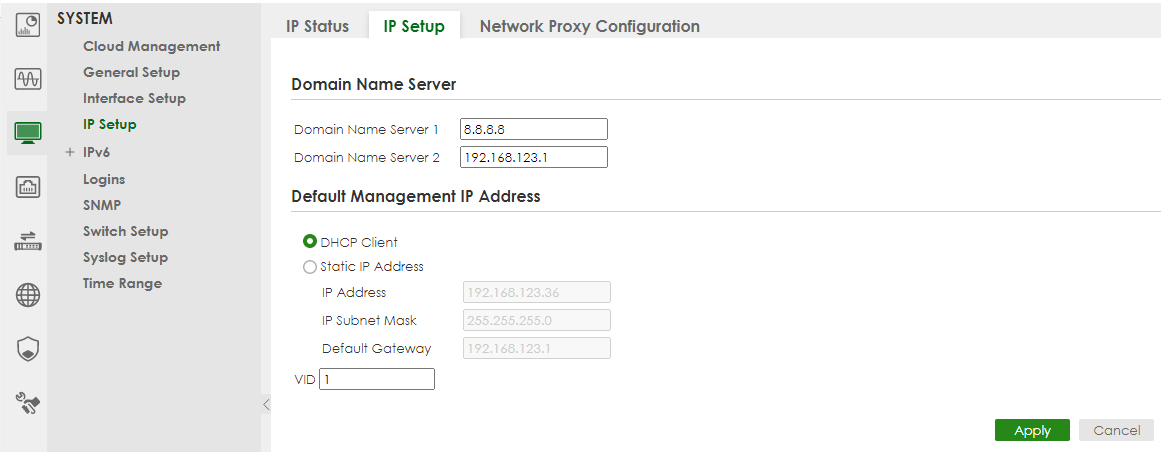

Määritä sitten oletushallinnan IP-osoite haluamallasi IP-konfiguraatiolla (tässä esimerkissä suositellaan DHCP:tä).

5. Tallenna konfiguraatio

Kirjaudu takaisin sisään käyttämällä uutta IP-osoitetta. Kun olet kirjautunut uudelleen sisään, muista napsauttaa Tallenna-kuvaketta uuden kokoonpanon tallentamiseksi.

Testaa tulos

Kirjaudu sisään web GUI:n kautta ja siirry kohtaan Menu > Basic Setting > IP Setup > IP Configuration. Tarkista, onko IP-osoite jo määritetty DHCP:ksi.

Huomio, tallenna kokoonpano muutoksen jälkeen.

Jos virta katkeaa tai katkeaa ennen konfiguraation tallentamista, laite palaa takaisin viimeksi tallennettuun konfiguraatioon... joka voi olla laitteen oletusarvo.

Tallenna-painike Legacy GUI:ssa

Tallenna-painike on web GUI:n oikeassa yläkulmassa.

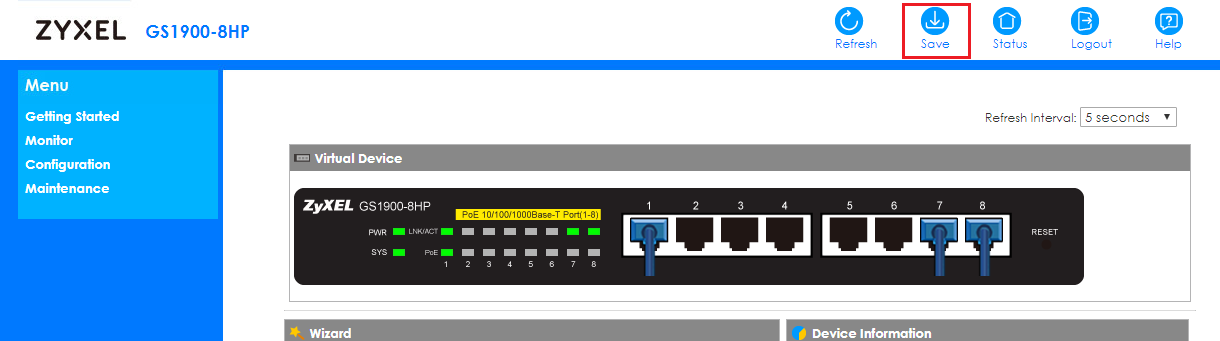

Esimerkki GS1900-8HP:ssä:

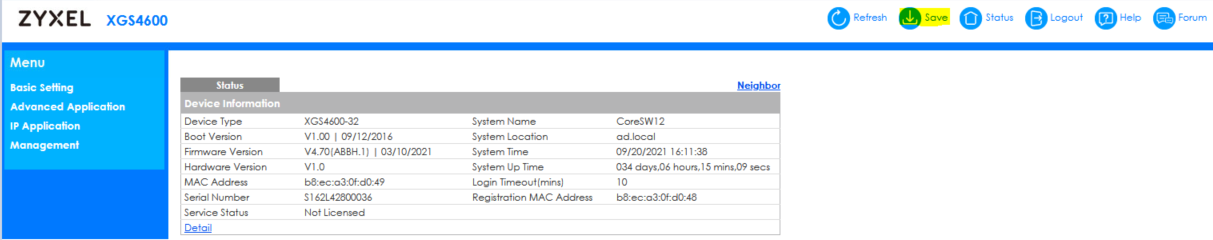

Esimerkki XGS4600-32:ssa

Konfigurointi Demo video
