Tämä vaiheittainen opas näyttää, miten VLAN määritetään WDS: n (langaton jakelujärjestelmä) kautta. Langatonta siltaa käytettäessä haluamme myös varmistaa, että kaikki VLAN -verkot ovat käytettävissä myös WDS -yhteydellä.
Tässä on myös luettelo tuetuista malleista:
Wireless Bridge ja sen tuetut mallit
Skenaario

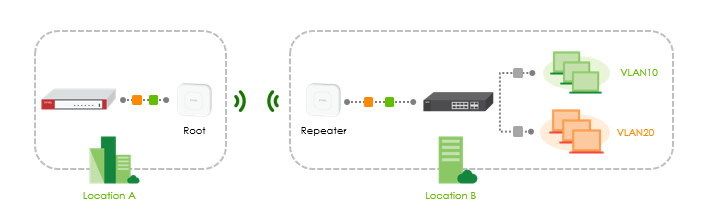

Kun kaksi fyysistä sijaintia on yhdistettävä laajalle alueelle, niiden yhdistäminen langattomasti voi olla halvempaa kuin Ethernet-johdotus. Esimerkiksi pääkonttori haluaa rakentaa pisteestä pisteeseen -sillan haaratoimistolle. Myös päätoimipaikan VLAN -verkot pitäisi olla käytettävissä sivuliikkeessä.
Mitä tarvitset siihen?
- Langattoman sillan tukemat tukiasemat, esimerkiksi WAC
- VLAN -yhteensopiva kytkin
Sisällysluettelo
1. Määritä tukiasemat itsenäisesti
1.Määritä tukiasemat itsenäisesti
Määritä tukiasemat itsenäisesti. Käytä oletuksena https://192.168.1.2 tai hyödyllisiä työkalujamme, kuten ZON tai ZAC.
Navigoida johonkin

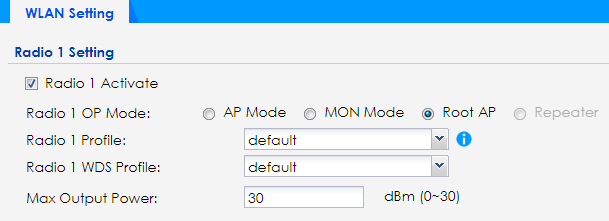

Configuration > Wireless > AP ManagementAseta ensimmäinen tukiasema juuripisteenä ja napsauta Käytä.
2. Toinen AP

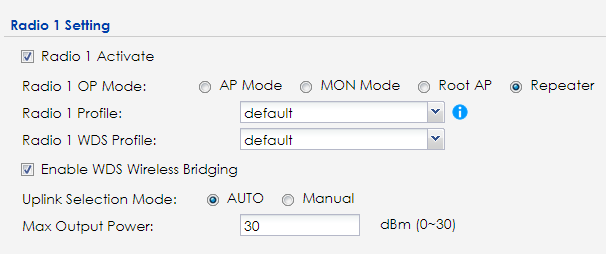

Valitse toinen tukiasema toistimeksi ja ota "WDS Wireless Bridging" käyttöön.

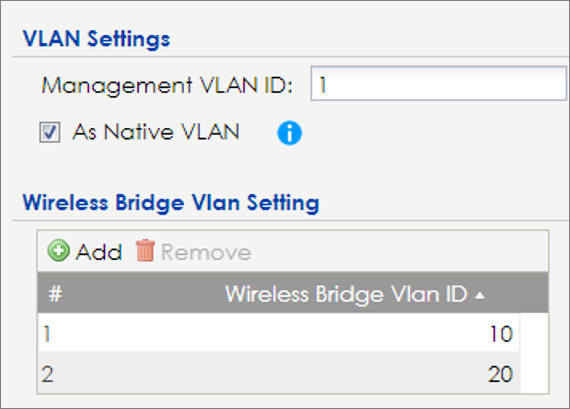

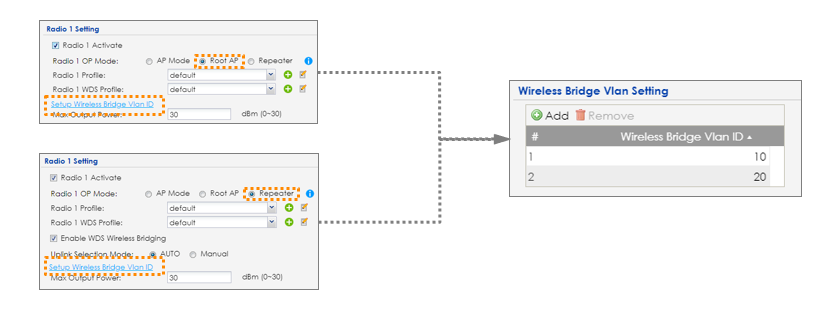

Jälkeenpäin voit käyttää tarvittavia VLAN -asetuksia suoraan vasta lisättyjen hyperlinkkien avulla:
-> WDS -profiili

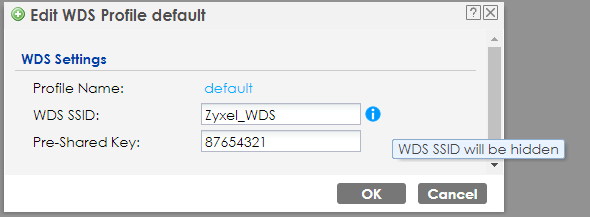

voidaanko konfiguroida kohdassa Configuration> Object> WDS Profile. WDS SSID ja esijaettu avain voidaan määrittää täällä. WDS SSID piilotetaan.
3. Kanavan määritys
Varmista, että tukiasemat eivät vaihda kanavia määrittämällä ne manuaaliseksi

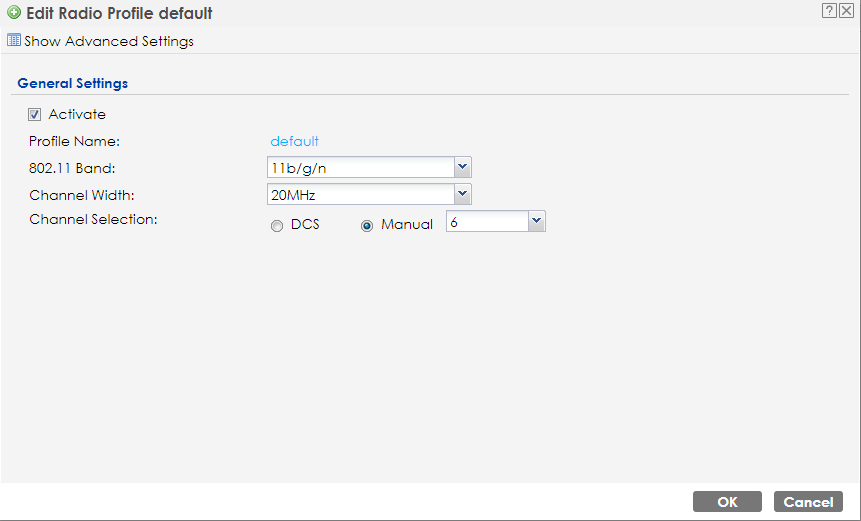

Configuration > Object > AP Profile > Radiomuokkaa molempien tukiasemien radiota (2,4 G tai 5 G) samaksi. Huolehdi radion muokkaamisesta, jota käytetään langattoman sillan rakentamiseen.
- tarkista "manuaalinen" ja valitse haluamasi kanava
4.WDS -linkin tiedot
Mene
Monitor > WDS Link InfoTäältä voit tarkistaa, toimiiko WDS -yhteys. Jos yhteys toimii, sen pitäisi näyttää tältä:
5. VLAN -verkkojen luominen
Tämän jälkeen on aika luoda VLAN -verkot.
Mene:
Configuration > Network > VLANLisää VLAN -verkkoja halutessasi.

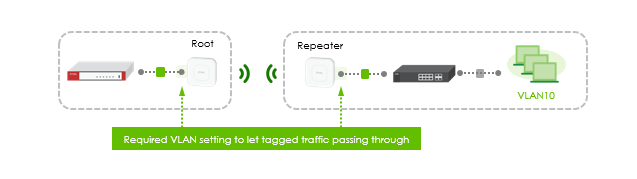

Huomautus: Muista luoda ja lisätä molemmat tukiasemat VLAN -verkkoon

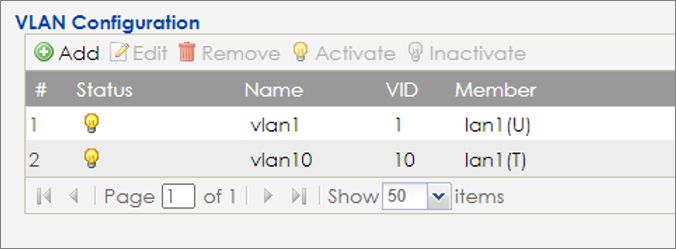

Esimerkki VLAN -luomisesta:
Seuraavat artikkelit osoittavat, kuinka ...
määritä VLAN Ethernet -kytkimissä
6. Tarkista tulokset
Liitä nyt asiakas kytkimeen, joka on vain toistimen AP kanssa. Sinun pitäisi käyttää Internetiä toiselta sivustolta tai ping -laitteilta toisella sivustolla. Asiakkaiden pitäisi saada IP -osoite, kuten tekemäsi määritykset.
