Tässä artikkelissa näytetään, miten L2TP over IPSec määritetään USG FLEX / ATP / VPN-sarjan erillisessä tilassa ja miten ohjattu määritys, konfiguraation lataaminen, L2TP:n määrittäminen manuaalisesti VPN-yhdyskäytävä- ja yhteysvalikon avulla, mitä sallitaan palomuurisäännöissä, miten internet-yhteys otetaan käyttöön L2TP:lle (ei internetiä), oletuskonfiguraation palauttaminen, VPN-käyttäjien määrittäminen, VPN:n perustaminen lähiverkosta, ulkoisten palvelimien käyttäminen käyttäjien todentamiseen, vianmääritys lokien avulla, MS-CHAPv2:n määrittäminen.

Sisällysluettelo

1. L2TP VPN:n määrittäminen sisäänrakennetun ohjatun toiminnon avulla

1.1 Siirry ohjattuun toimintoon

1.2 Valitse L2TP over IPSec Client -skenaario.

1.3 Määritä VPN-konfiguraatio

1.4 Määritä käyttäjän todennus

1.5 Tallenna konfiguraatio ja lataa L2TP-konfiguraatio.

2) L2TP/IPSec VPN:n määrittäminen manuaalisesti

2.1 VPN-yhdyskäytävän määrittäminen

2.2 VPN-yhteyden määrittäminen

2.3 L2TP VPN -asetusten määrittäminen

2.4 Yhteenveto L2TP-asetuksista

3) Pakolliset määritykset

3.1 Salli UDP-portit 4500 ja 500.

3.2 Internet-yhteyden salliminen L2TP:n kautta käytäntöreittien kautta.

4. Vinkkejä ja vianmääritys

4.1 L2TP VPN:n oletusasetusten palauttaminen

4.2 L2TP VPN -asiakkaiden määrittäminen

4.3 Lisäasetukset: L2TP VPN:n perustaminen lähiverkosta:

4.4 Lisäasetukset: Ulkoisten palvelimien käyttäminen L2TP VPN:ään yhdistyvien käyttäjien todentamiseen.

4.5 L2TP Over IPSec VPN - virtuaalilaboratorio.

4.6 Vianmääritys

4.7 L2TP MS-CHAPv2:n määrittäminen USG/Zywall-sarjassa

Mikä on L2TP over IPSec VPN?

Ennen kuin aloitamme konfigurointioppaan, esittelemme L2TP over IPSec VPN:n.

L2TP over IPSec yhdistää Layer 2 Tunneling Protocol -protokollan (L2TP, joka tarjoaa pisteestä pisteeseen -yhteyden) ja IPSec-protokollan. L2TP ei yksinään tarjoa sisällön salausta, ja siksi tunneli rakennetaan yleisesti 3. kerroksen IPsec-salausprotokollan päälle, jolloin tuloksena on niin sanottu L2TP over IPSec VPN.

Tässä käsikirjassa voit tutustua kaikkiin tietoihin, joita tarvitaan L2TP VPN -yhteyksien muodostamiseen Zyxelin palomuurilaitteissa, tutustua konfigurointimenetelmiin (ohjatun toiminnon avulla ja manuaalisesti), asiakasasetuksiin Windows-, MAC- ja Linux-käyttöjärjestelmissä sekä edistyneempiin asetuksiin todennusta, erilaisia topologioita ja vianmääritystä varten palomuurilaitteissa ja asiakaslaitteissa. Myös virtuaalilaboratorioyhteys on määritetty, jossa on mahdollista tarkastella asetuksiamme, joita voidaan käyttää myös etä-VPN:n määrittämisessä laitteessasi.

1. Määritä L2TP VPN sisäänrakennetun ohjatun toiminnon avulla.

1.1 Siirry Ohjattuun toimintoon

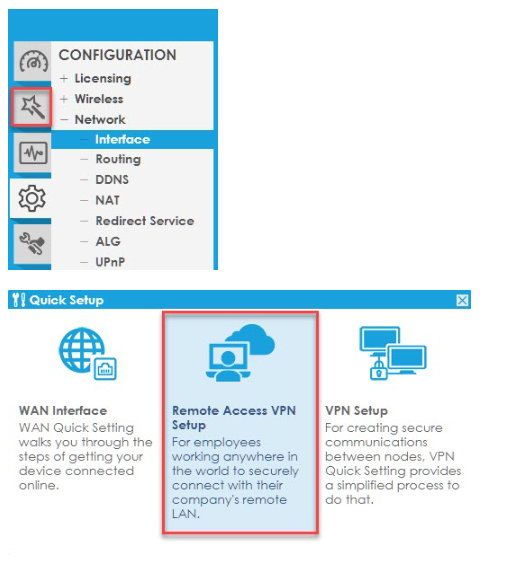

a. Avaa Quick Setup (Pika-asetukset) -välilehti ja valitse ponnahdusikkunassa Remote Access VPN Setup (Etäkäyttö-VPN-asetus):

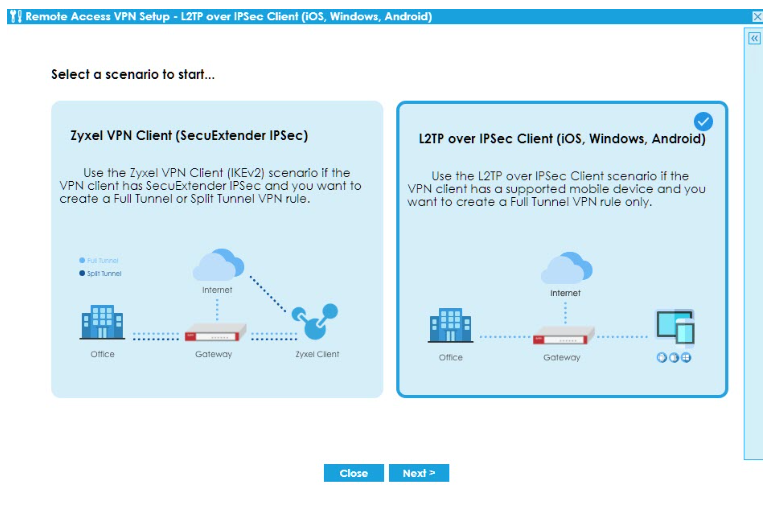

1.2 Valitse L2TP over IPSec -asiakaskenaario.

1.3 VPN-konfiguraation määrittäminen

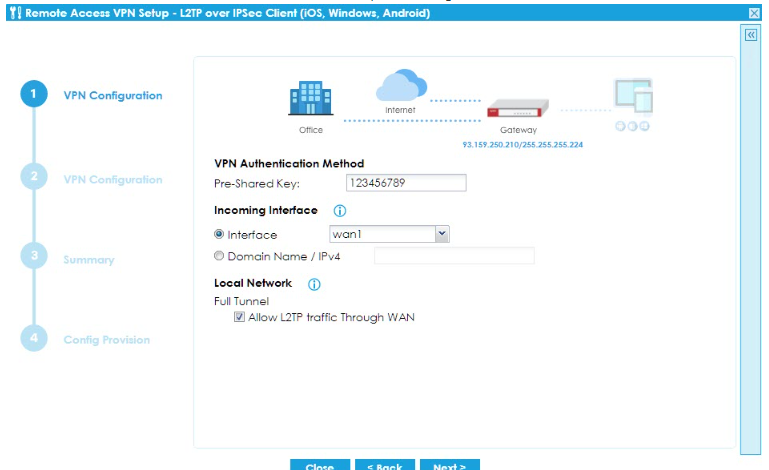

Anna haluamasi Pre-Shared Key ja valitse vastaava WAN-liitäntä.

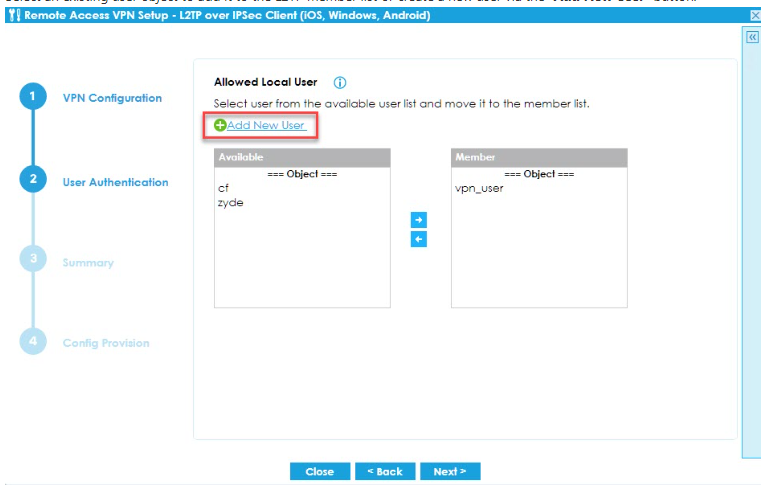

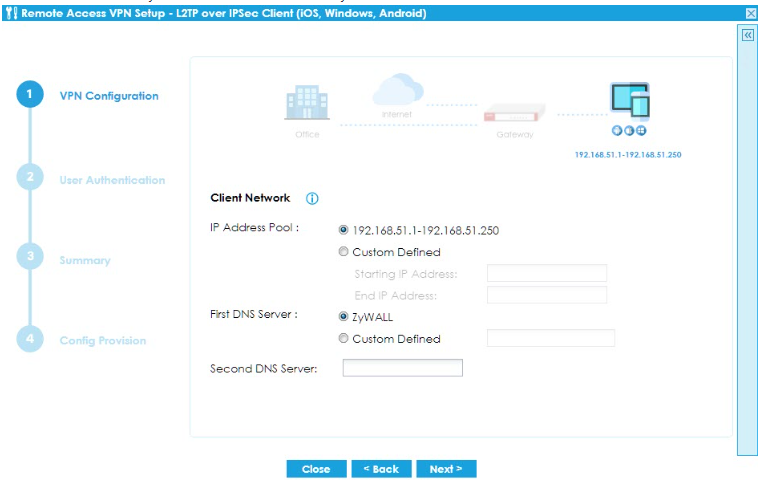

1.4 Käyttäjän todennuksen määrittäminen

1.5 Tallenna konfiguraatio ja lataa L2TP-konfiguraatio.

dyn_repppppppp_0

2) L2TP/IPSec VPN:n määrittäminen manuaalisesti

Seuraavassa kuvataan vaiheet, joita tarvitaan L2TP over IPSec VPN:n manuaaliseen määrittämiseen. Topologia ja sovellus ovat samat kuin ohjattua toimintoa käytettäessä, ainoa ero on konfiguroinnin vaiheissa.

2.1 VPN-yhdyskäytävän määrittäminen

Siirry seuraavaan polkuun ja luo uusi VPN-yhdyskäytävä:

dyn_repppppppp_1

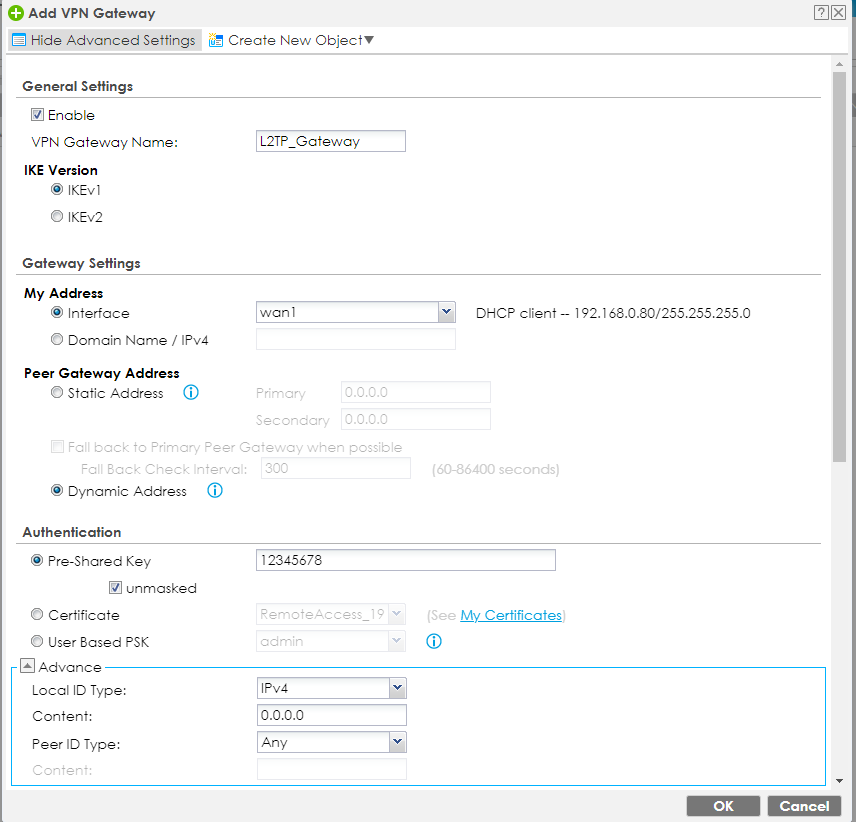

Paina "Näytä lisäasetukset". Kirjoita yhdyskäytävälle nimi, valitse WAN-liitäntäsi ja lisää ennalta jaettu avain:

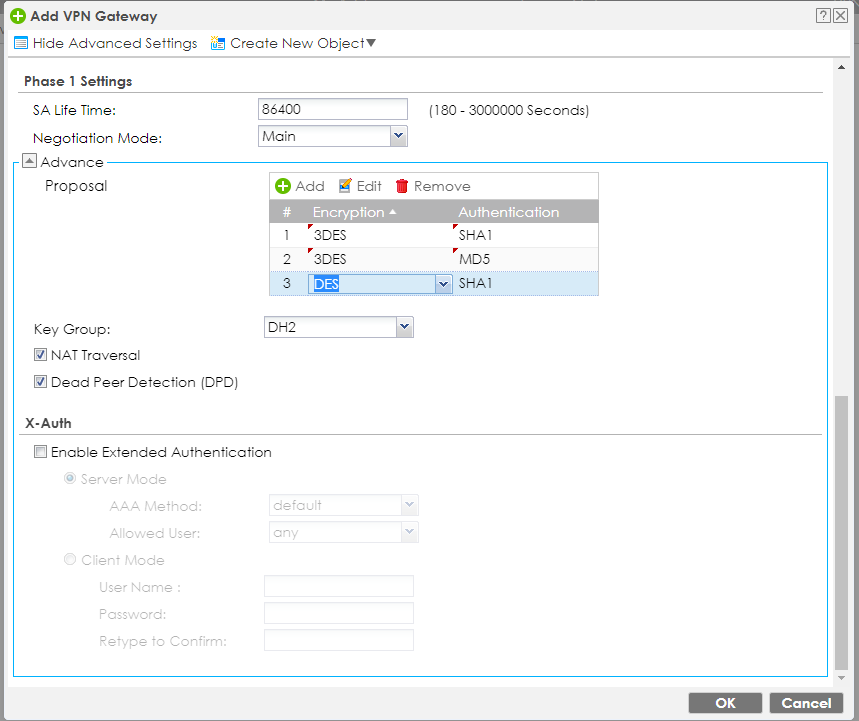

Aseta neuvottelutilaksi Main ja lisää seuraavat (yhteiset) ehdotukset ja vahvista painamalla OK:

2.2 VPN-yhteyden määrittäminen

Mene seuraavaan polkuun ja luo uusi VPN-yhteys:

dyn_repppppppp_2

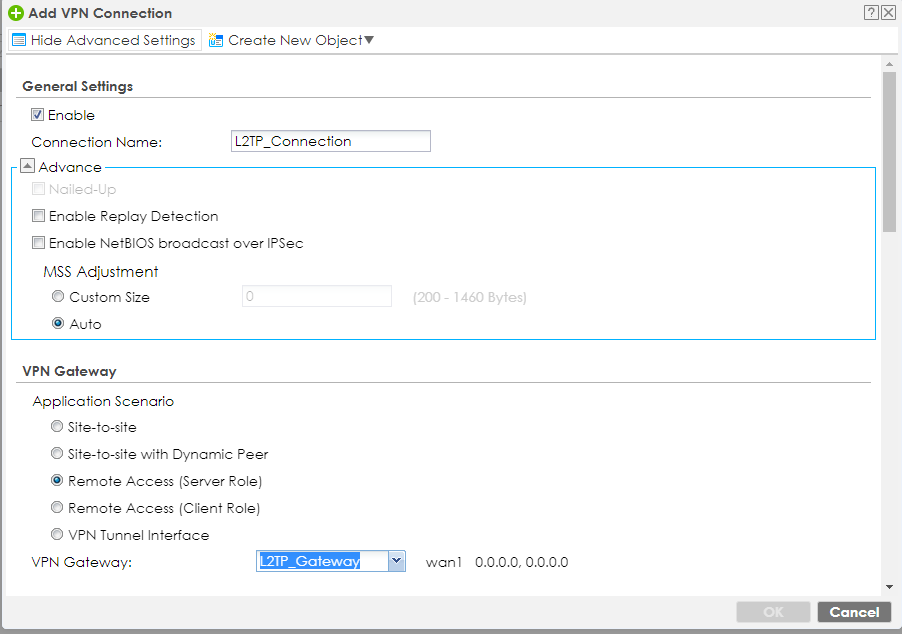

Paina "Näytä lisäasetukset". Anna yhteyden nimi, aseta Application Scenario -asetukseksi Remote Access (Server Role) ja valitse aiemmin luomaasi VPN-yhdyskäytävää:

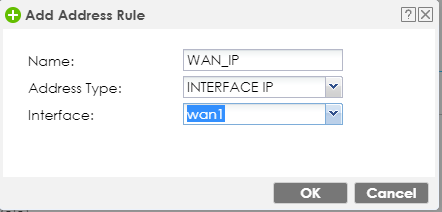

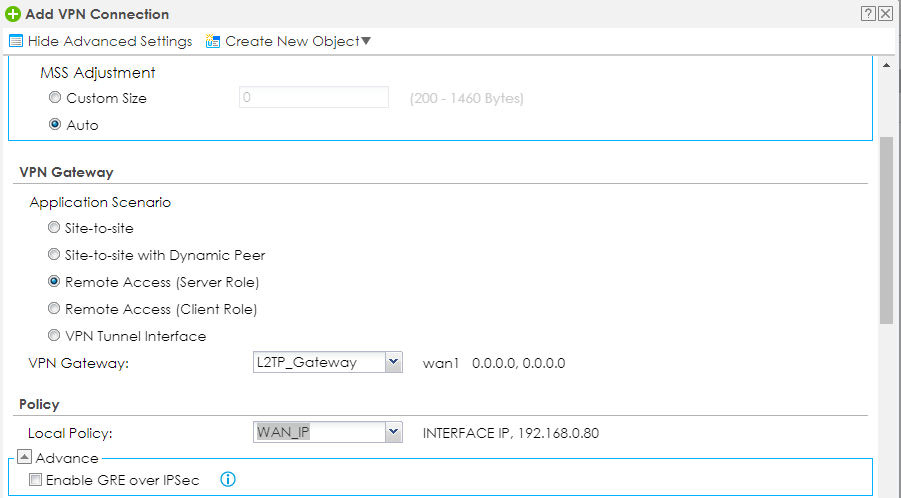

Luo Local Policy -käytäntöä varten uusi IPv4-osoiteobjekti (Create New Object-painikkeesta) todelliselle WAN-IP-osoitteellesi ja aseta se sitten VPN-yhteydelle Local Policy -käytännöksi:

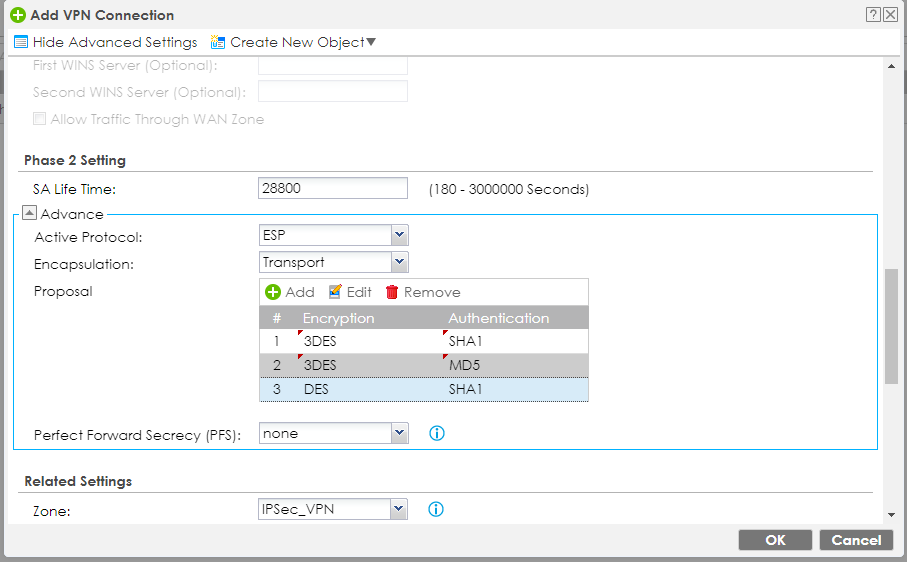

Aseta Encapsulation (Kapselointi) -asetukseksi Transport (Kuljetus ) ja lisää seuraavat ehdotukset ja vahvista klikkaamalla OK:

2.3 L2TP VPN -asetusten määrittäminen

Nyt kun IPSec-asetukset on tehty, L2TP-asetukset on määritettävä. Siirry seuraavaan polkuun:

dyn_repppppppp_3

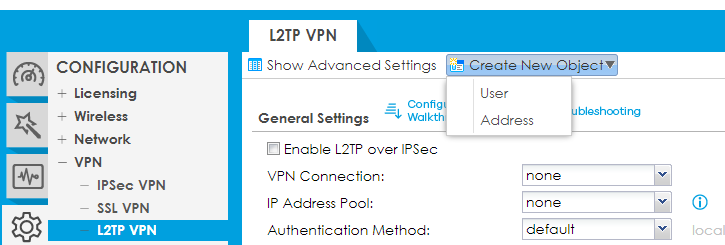

Luo tarvittaessa uusi(t) paikallinen(t) käyttäjä(t), joka(t) saa(vat) muodostaa yhteyden VPN:ään:

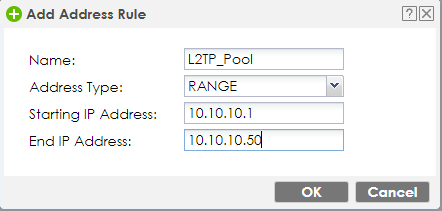

Luo L2TP-IP-osoitepooli, jossa on joukko IP-osoitteita, joita asiakkaiden on käytettävä, kun ne ovat yhteydessä L2TP/IPSec VPN:ään.

Huomautus: Tämä ei saa olla ristiriidassa minkään WAN-, LAN-, DMZ- tai WLAN-aliverkon kanssa, vaikka ne eivät olisi käytössä.

2.4 Yhteenveto L2TP-asetuksista

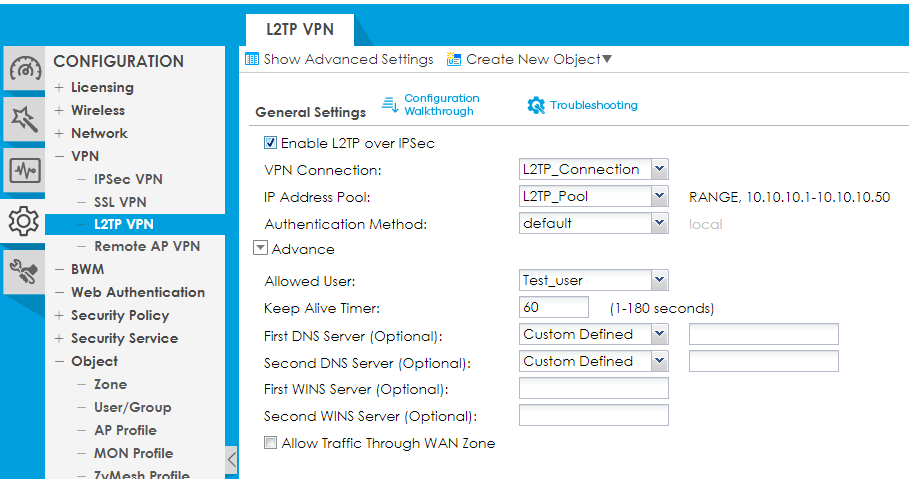

Määritetään nyt L2TP-asetukset:

• Asetetaan kohdassa 2.2 VPN-yhteyden määrittäminen luotu VPN-yhteys.
• IP-osoitepoolin voit asettaa L2TP IP-alueen objektin.
• Authentication Method (todennusmenetelmä) voidaan asettaa oletusarvoksi paikallisen käyttäjän todennusta varten
• Sallitut käyttäjät voidaan asettaa käyttäjälle. Jos tarvitaan useita käyttäjiä, voidaan Object-sivulla luoda käyttäjäryhmä.
• DNS-palvelin(t)ja WINS-palvelin voidaan valita joko itse palomuurilaitteeksi (Zywall) tai mukautetuksi palvelimen IP-osoitteeksi.
• Jos Internet-yhteyttä tarvitaan palomuurilaitteen kautta, kun se on liitetty L2TP/IPSec VPN:ään, varmista, että vaihtoehto "Allow Traffic Through WAN Zone" on käytössä.
• Tallenna asetukset napsauttamalla "Apply" (Käytä). Tämän jälkeen L2TP/IPSec VPN sinänsä on nyt valmis.

3) Pakolliset määritykset

3.1 Salli UDP-portit 4500 ja 500.

Varmista, että palomuurisäännöt sallivat pääsyn portteihin UDP 4500 ja 500 WAN:sta Zywalliin ja että oletusalue IPSec_VPN pääsee käyttämään verkkoresursseja. Tämä voidaan tarkistaa osoitteessa:

dyn_repppppppp_4

3.2 Internet-yhteyden ottaminen käyttöön L2TP:n kautta käytäntöreittien kautta.

Jos osan L2TP-asiakkaiden liikenteestä on mentävä Internetiin, luo käytäntöreitti, jolla lähetetään liikenne L2TP-tunneleista WAN-tunnelin kautta.

dyn_repppppppp_5

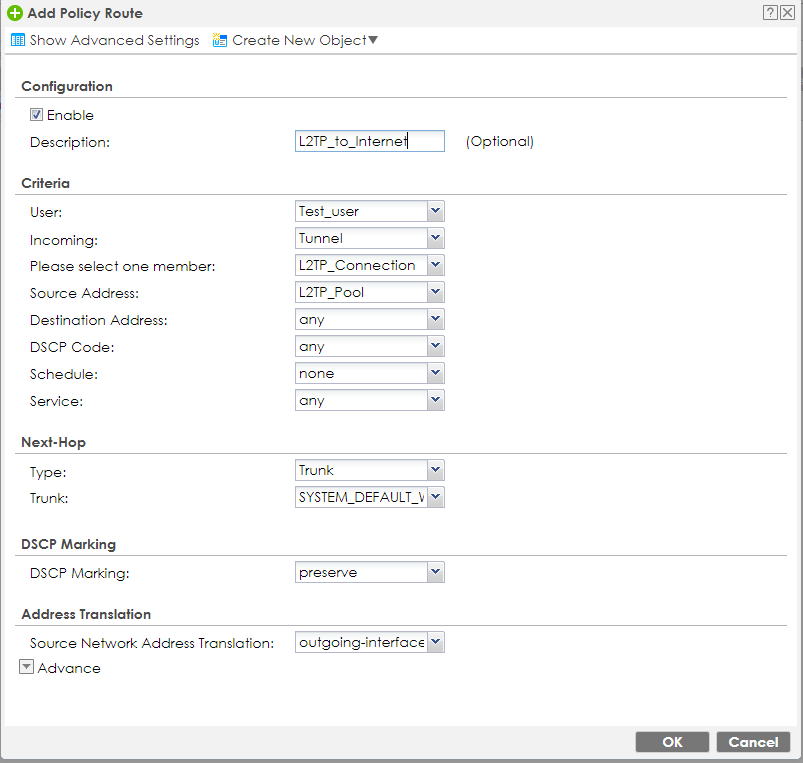

Aseta Incoming-tunneliksi Tunnel ja valitse L2TP VPN -yhteytesi. Aseta lähdeosoitteeksi L2TP-osoitepooli. Aseta Next-Hop Type -asetukseksi Trunk ja valitse sopiva WAN-trunki.

Lisätietoja tästä vaiheesta saat artikkelista:

Miten L2TP-asiakkaiden annetaan surffata USG:n kautta?

4. Vinkkejä ja vianmääritys

4.1 L2TP VPN:n oletusasetusten palauttaminen

Joissakin tapauksissa saattaa olla tarpeen antaa uusi alku L2TP VPN -asetuksille sivulla:

dyn_repppppppp_6

Käytä tarvittaessa seuraavaa artikkelia, jossa kuvataan menetelmät oletusasetusten palauttamiseksi.

ZyWALL USG: VPN-L2TP:n oletusasetusten palauttaminen: VPN-L2TP:n oletusasetusten palauttaminen

4.2 L2TP VPN -asiakkaiden määrittäminen

L2TP over IPSec on erittäin suosittu ja yleisesti tuettu monilla päätelaitealustoilla, joilla on omat sisäänrakennetut asiakkaat.

Seuraavassa on lueteltu joitakin yleisimpiä niistä ja miten ne asetetaan:

• Windows/MacOS/Linux:
  • Nebula VPN - L2TP:n konfigurointi Nebula-palomuurissa Androidilla, iOS:llä, Windowsilla ja Linux Ubuntulla.

4.3 Edistyneet asetukset: L2TP VPN:n perustaminen lähiverkosta:.

VPN on suosittu toiminto pakettien salaamiseen tietoja siirrettäessä.

ZyWALL/USG/ATP:n nykyisessä suunnittelussa, kun VPN-liitäntä perustuu WAN1-liitäntään, VPN-pyynnön on tultava WAN1-liitännästä (rajattu liitäntä), muutoin pyyntö hylätään. (esim. VPN-yhteys tuli LAN1:stä).

Joissakin skenaarioissa käyttäjien on kuitenkin ehkä luotava VPN-tunneli WAN:in lisäksi myös LAN:ista.

ZyWALL/USG/ATP tukee myös tätä skenaariota. Käyttäjät voivat noudattaa alla olevaa toimintatapaa VPN-liitäntärajoituksen poistamiseksi käytöstä, jotta VPN-yhteys voi tulla sekä WANista että LANista.

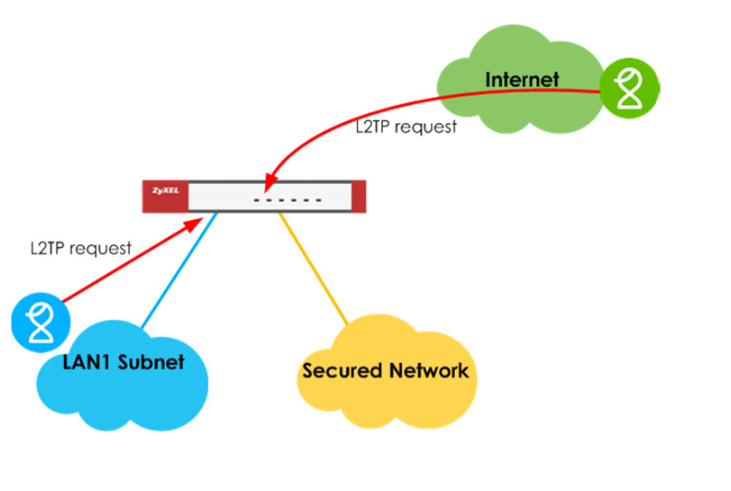

Topologia:

USG Firmware Version: USG Firmware Version: USG Firmware Version: USG Firmware Version: USG

4.32 tai uudempi

USG-konfiguraatio:

L2TP:n ottamiseksi käyttöön lähiverkosta sinun on päästävä laitteeseen pääteyhteydellä (sarja-, Telnet- tai SSH-yhteys) ja syötettävä seuraavat komennot:

Router> configure terminal
Router(config)# vpn-interface-restriction deactivate
Router(config)# write
Käynnistä laiteuudelleen.

4.4 Lisäasetukset: Ulkoisten palvelimien käyttäminen L2TP VPN:ään yhdistyvien käyttäjien todentamiseen.

Tässä osassa kuvataan, miten L2TP over IPSec ja MS-CHAPv2 määritetään USG/Zywall-sarjassa. Edistyneissä toteutuksissa käyttäjien todennus Active Directory (AD) -palvelimilla voidaan toteuttaa L2TP/IPSec VPN -todennuksessa.

Skenaario:

AD-toimialue: com (10.214.30.72)

USG110: 10.214.30.103

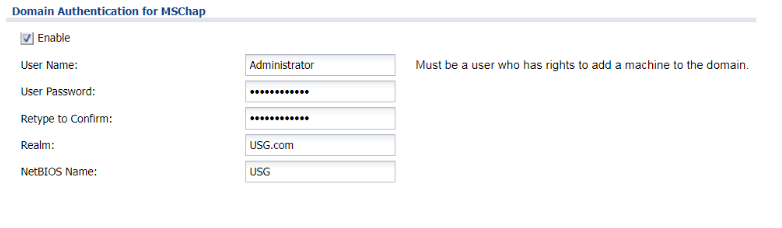

1. Siirry osoitteeseen Configuration>Object>AAA Server. Ota käyttöön toimialueen todennus MSCHAP:lle

Tunnus on yleensä sama kuin AD-ylläpitäjällä.

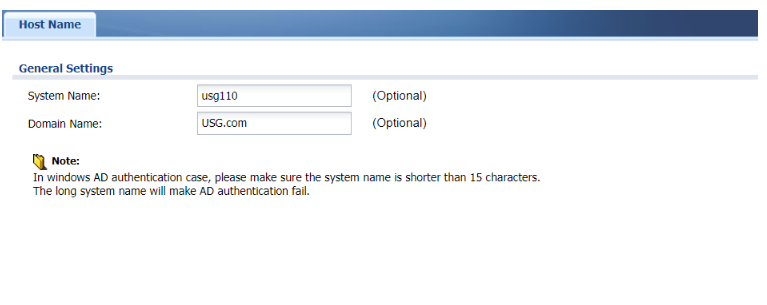

2. Siirry osoitteeseenSystem>Host Name,kirjoitaDomain Name -kenttään AD-toimialue.

Tämä virtaus saa USG:n liittymään AD-verkkotunnukseen. Tunneli luodaan onnistuneesti vain, kun tämä osa toimii.

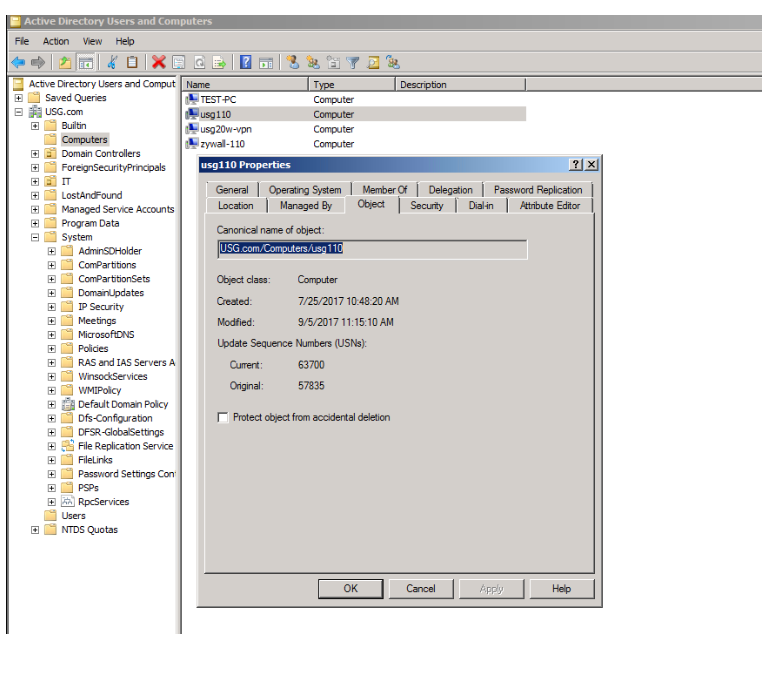

3. Vahvista, onko USG liittynyt toimialueeseen. Siirry osoitteeseen Active Directoryn käyttäjät ja tietokoneet>Computers

Tässä tapauksessa näet, että usg110 on liittynyt toimialueeseen. Voit myös tarkistaa yksityiskohtaiset tiedot välilehdeltä Properties>Object hiiren oikealla napsautuksella.

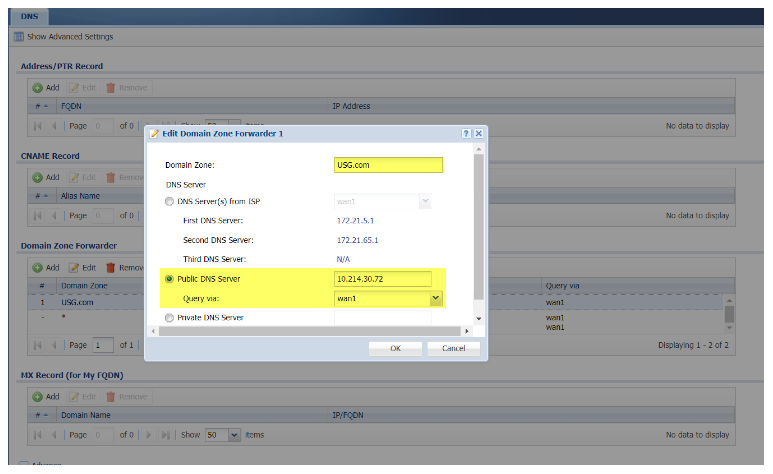

4. Muokkaa verkkotunnusaluetta, laita verkkotunnuksen nimi kohtaan Järjestelmä> DNS >Domain Zone Forwarder.

Joskus se saattaa katketa tunnelin valinnan aikana, joten sinun on määritettävä seuraava asetus: Query interface on se, missä AD-palvelimesi sijaitsee.

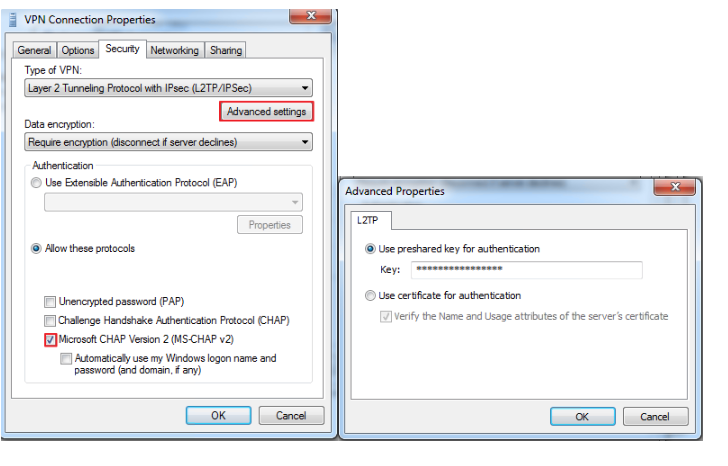

5. Tarkista yhteysasetukset Windowsissa.

Varmista, että olet ottanut käyttöön (MS-CHAP v2) ja syöttänyt jaetun avaimen lisäasetuksissa.

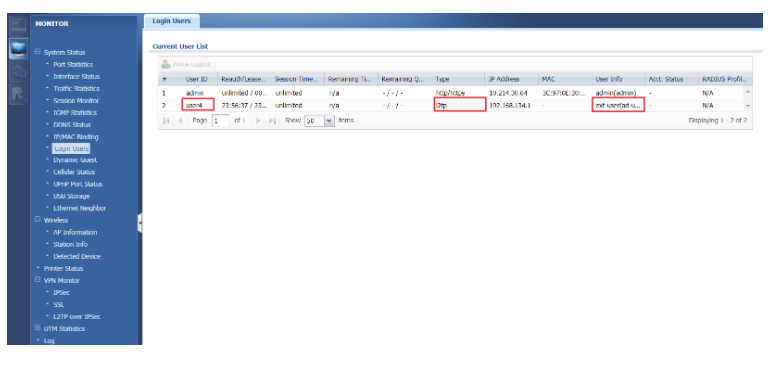

6. Tarkista kirjautumistiedot Monitor-sivulta>, AD-käyttäjän pitäisi olla Current User List -luettelossa, kun tunnelin valinta on onnistunut.

Käyttäjätyyppi on L2TP ja käyttäjätiedot ovat ulkoinen käyttäjä.

Seuraavassa artikkelissa on lisätietoja tuetuista todennuksista, joita palomuurimme tukevat L2TP/IPSec VPN:n kanssa:

ZyWALL USG - Tuettu todennus L2TP:n kautta.

4.5 L2TP Over IPSec VPN - Virtuaalilaboratorio

Tutustu vapaasti virtuaalilaboratorioomme L2TP VPN -asennuksesta palomuurilaitteissamme. Tämän virtuaalilaboratorion avulla voit tarkastella oikeaa kokoonpanoa vertailun vuoksi, kun määrität ympäristöäsi:

Virtuaalilaboratorio - End-to-Site VPN (L2TP).
