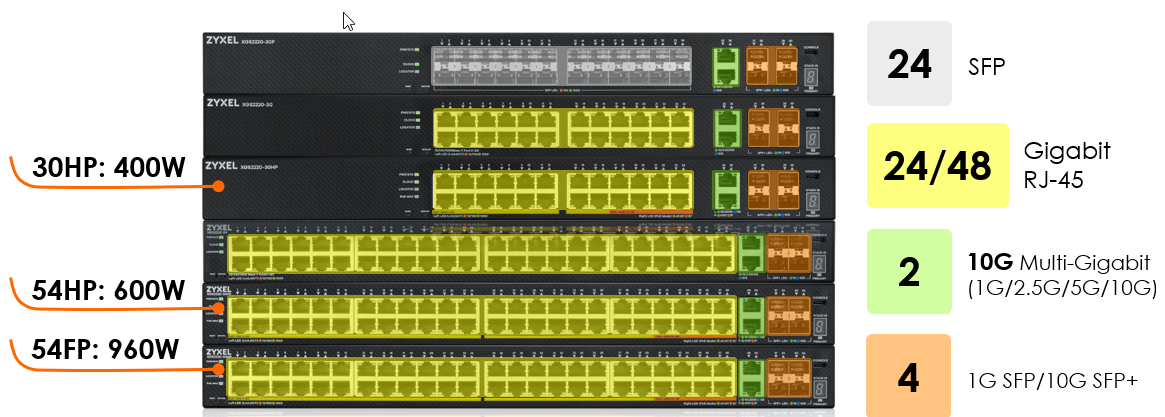

XGS2220 PoE-kytkimet tukevat sekä PoE+- että PoE ++ (60W) -vaihtoehtoja, jotta ne vastaavat erilaisia WiFi 6/6E AP:n käyttöönottoja ja PTZ-kameroita, joilla on suuri virrankulutus. 10G Multi-Gig PoE-portit tasoittavat tietä myös tulevalle WiFi 7 -tekniikalle. Järjestelmän tehobudjetin hyödyntämisen maksimoimiseksi XGS2220 on valmis toimimaan monenlaisten Zyxel WiFi 6/6E AP:n kanssa kaikissa verkoissa.

Glance & Manage Rich Feature Sets Thru käyttäjäystävällinen Web-käyttöliittymä

Päivitetty Web-käyttöliittymä tarjoaa reaaliaikaisen kytkimen tilan graafisilla näkymillä.

Tehokas siirtyminen

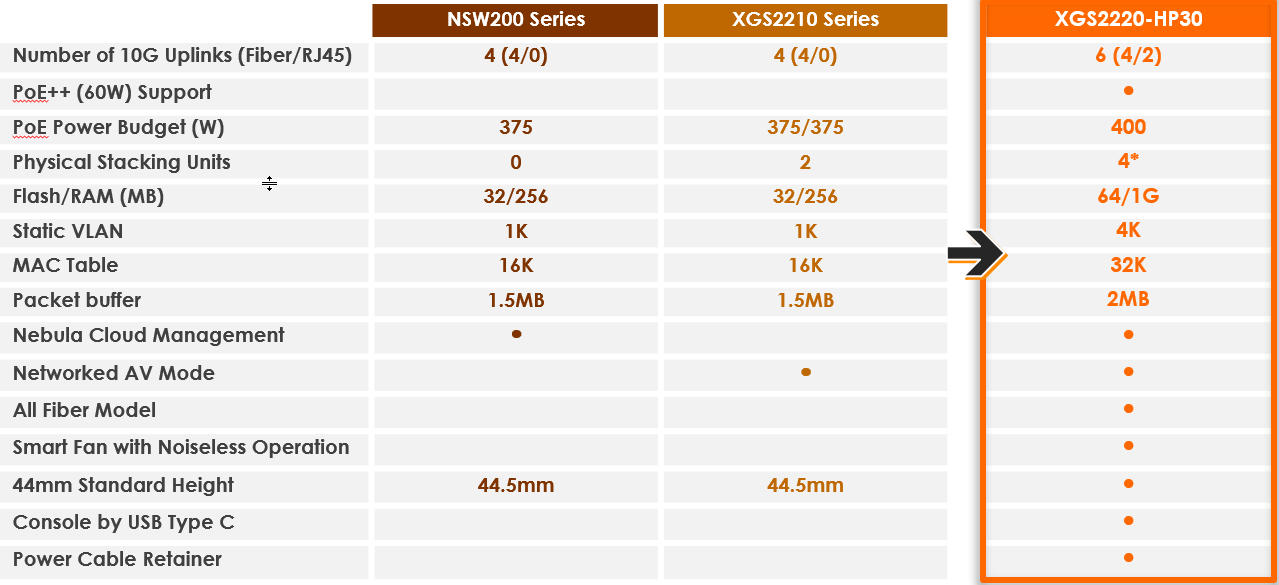

XGS2220-sarja on XGS2210-sarjan (ja NSW200-sarjan) seuraaja, jossa on enemmän tehobudjettia ja kehittyneitä järjestelmäominaisuuksia.

* Tulevassa laiteohjelmistoversiossa

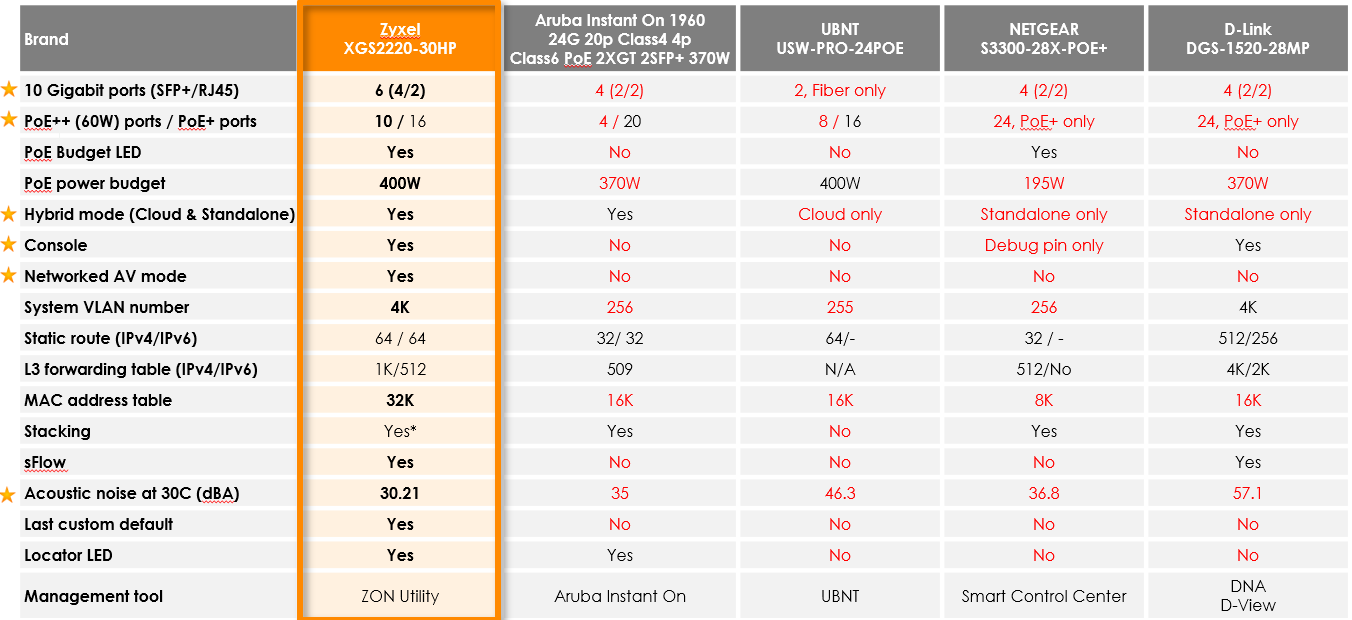

XGS2220-30HP:n suurimpien kilpailijoiden vertailumatriisi

* Tulevassa laiteohjelmistoversiossa

Ensimmäinen sisäänkirjautuminen/avustaja

Jotta voit muodostaa yhteyden kytkimen verkkokäyttöliittymään, sinun on tiedettävä laitteen IP-osoite.

Jos käytät DHCP-palvelinta.

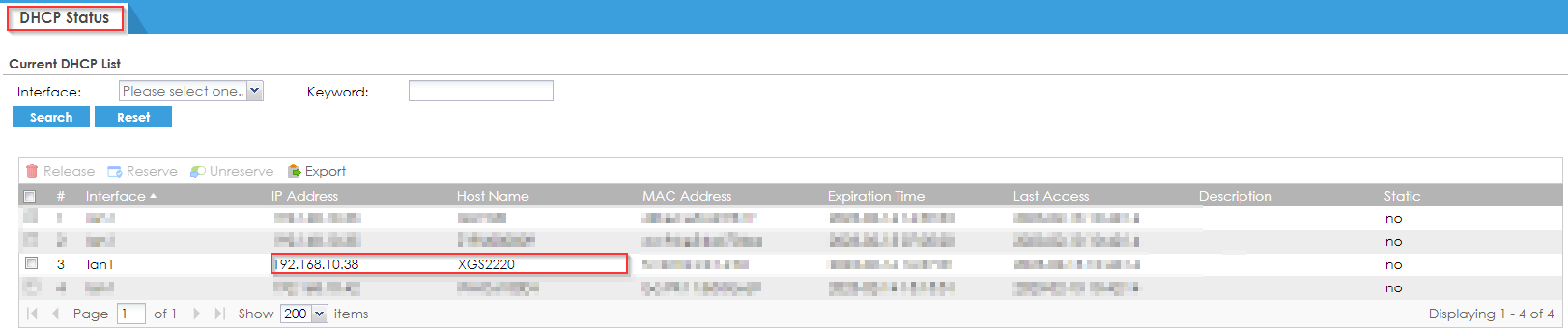

Kytkin hankkii IP-osoitteen automaattisesti. Voit selvittää IP-osoitteen joko ZON-apuohjelmalla tai tarkistamalla sen DHCP-palvelimelta.


Jos et käytä DHCP-palvelinta.

Kytke linkki kytkin-1:n ja tietokoneen välille (suosittelemme kytkimen portin 1 käyttämistä).

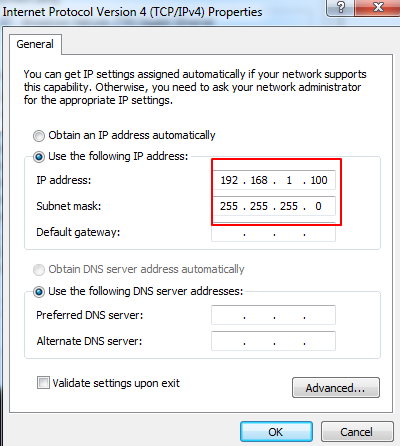

Aseta PC:n IP-osoite samaan aliverkkoon kuin kytkimet. Aseta esimerkiksi tietokoneen IP-osoite 192.168.1.100.

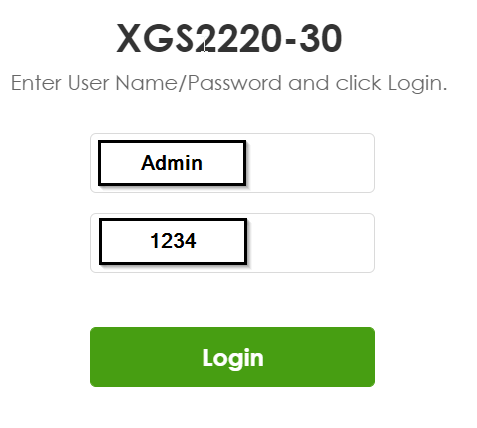

Avaa selain (IE, Chrome, Safari, Firefox, jne....). Siirry verkkosivustolle http://192.168.1.1 (oletushallinta-IP-osoite). Näppäile "käyttäjätunnus: admin; salasana: 1234" ja kirjaudu sisään.

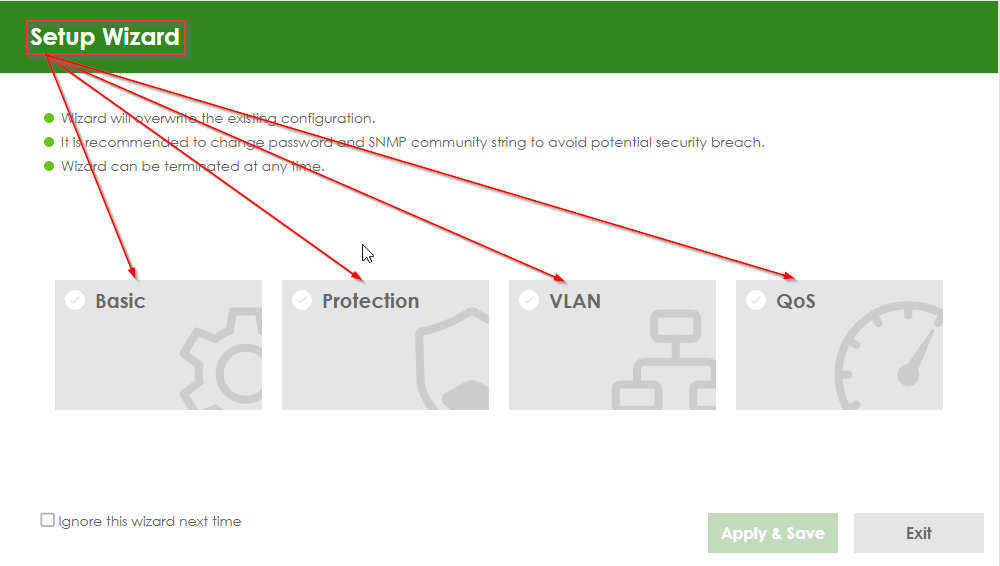

• Ohjattu toiminto

  Ohjattu asennus sisältää seuraavat osat:

1. Basic - kytkimen IP-osoitteen, DNS-palvelimen, järjestelmän salasanan, SNMP-yhteisön ja linkkien yhdistämisen (trunking) määrittäminen.
2. Protection (Suojaus) - kytkimen ja sen porttien silmukkavahdin ja broadcast-myrskynhallinnan ottaminen käyttöön.
3. VLAN - staattisen VLAN:n luominen, porttien määrittäminen VLAN:iin ja porttien asettaminen merkitsemään tai poistamaan merkintä lähtevistä kehyksistä.
4. QoS - määrittääksesi osan IEEE 802.1p -prioriteettitason QoS:ää varten.

Peruskonfigurointi

IP/DNS:n määrittäminen, salasanan määrittäminen, SNMP-yhteisön määrittäminen, linkkien yhdistäminen ja valmiiden tulosten tarkasteleminen.

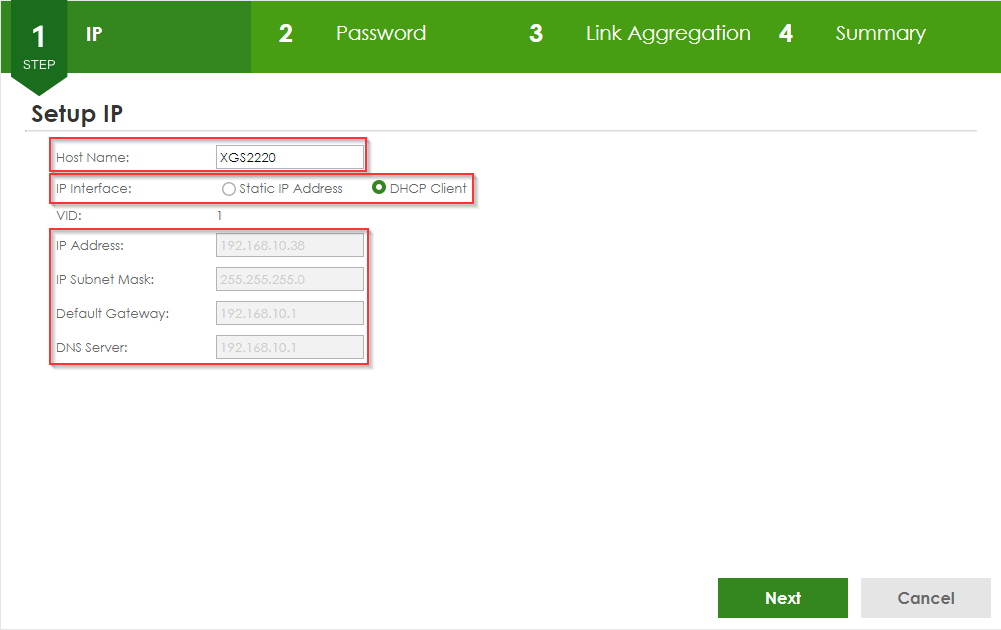

IP/DNS:n määrittäminen.

Valitse Ohjattu > Perus > Vaihe 1 IP päästäksesi tähän näyttöön.
Suosittelemme, että varaat IP-osoitteen DHCP-palvelimelta tai määrität IP-osoitteen manuaalisesti. Muuten yhdyskäytävän IP-osoite voi muuttua.

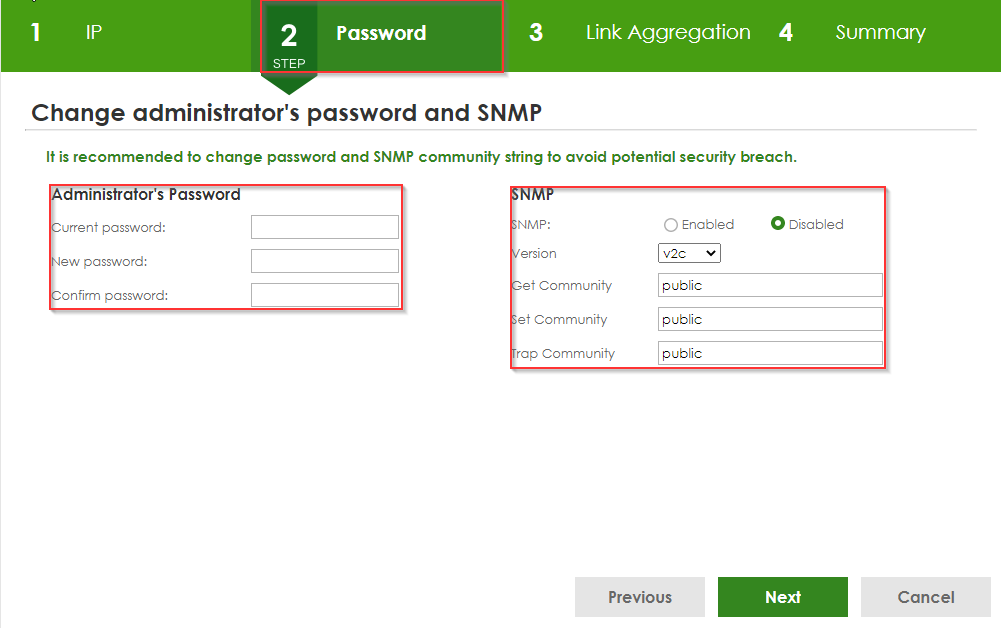

Kun olet napsauttanut Next (Seuraava) -painiketta, näyttöön tulee Password (Salasana ) -näyttö

Salasana - turvallisuuden varmistamiseksi suosittelemme vahvan salasanan asettamista (Huomautus: Tämän näytön minkään kentän syöttömerkkijono ei saa sisältää [ ? ], [ | J. ('].["]. tai (,). Salasanakentissä ei myöskään saa käyttää [ välilyöntiä ]).

SNMP - Valitse Enabled (Käytössä), jos haluat kytkimen toimivan SNMP-agenttina. Minkä ansiosta hallinta-asema voi hallita ja valvoa kytkintä verkon kautta. Valitse Disabled (Ei käytössä), jos haluat poistaa tämän ominaisuuden käytöstä. Kytkimen SNMP-version on vastattava SNMP-hallinta-aseman versiota (Huomautus: SNMP-versio 2c on taaksepäin yhteensopiva SNMP-version 1 kanssa).

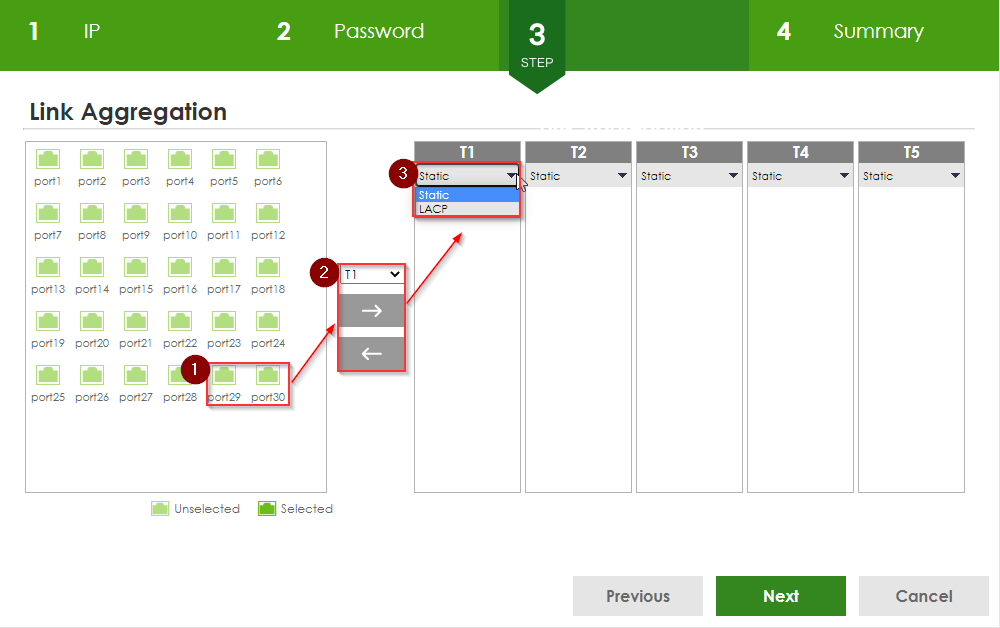

Kun olet napsauttanut Next( Seuraava) -painiketta, Link Aggregation (Linkin yhdistäminen ) -näyttö tulee näkyviin.
Jos on tarpeen yhdistää useita Aggregation-ominaisuutta käyttäviä kytkimiä, tee seuraavat asetukset. Muussa tapauksessa napsauta "Next" (Seuraava).

1. Määritä portit, joita haluat käyttää linkkien yhdistämiseen.

2. Valitse sijoitusryhmä T1-T5.

3. Valitse LACP , jos portit on määritetty liittymään trunk-ryhmään LACP: n kautta.

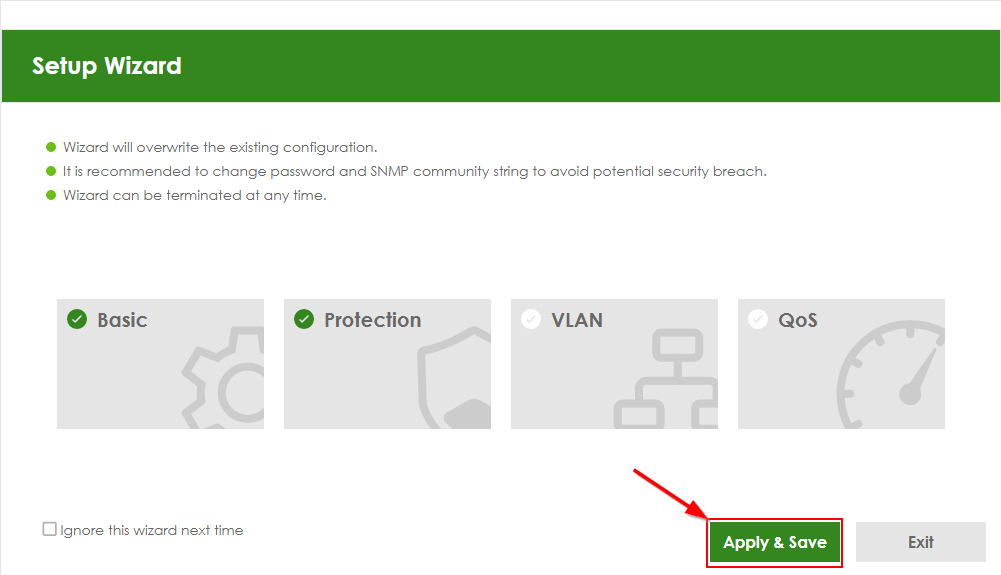

Älä unohda napsauttaa "Apply and Save" (Käytä ja tallenna), jotta muutokset tallentuvat ja otetaan käyttöön.

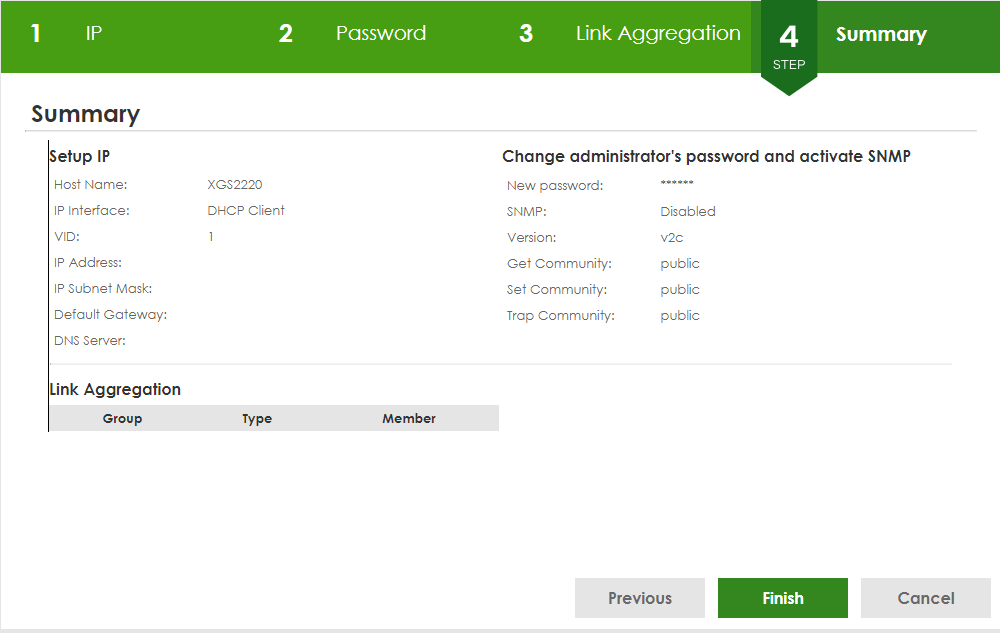

XGS2220: n peruskonfigurointi on valmis, napsauta "Finish" (Valmis).

Suojaus

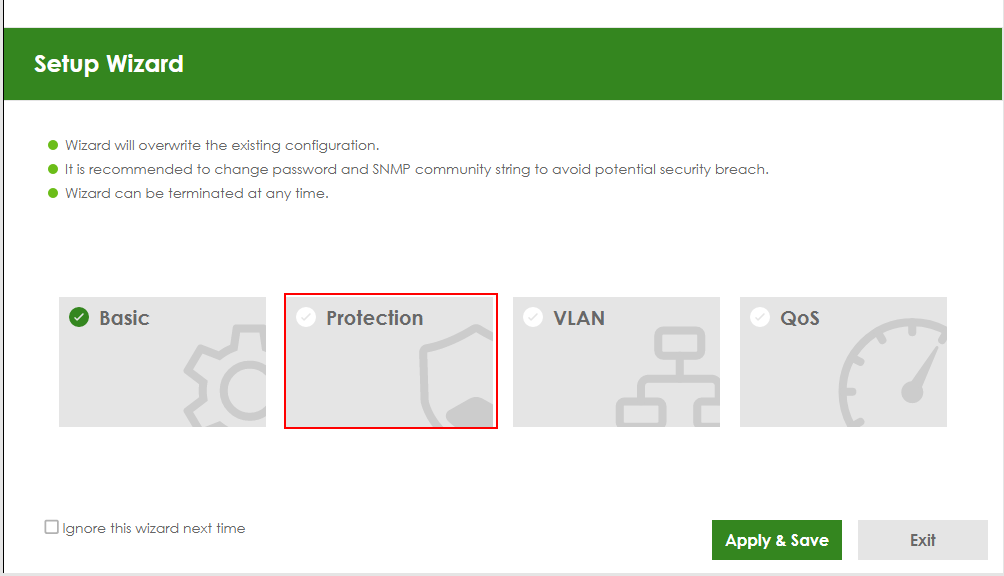

Siirry "Setup Wizard" -osioon ja valitse "Protection". Määritämme laitteemme perusturva-asetukset.

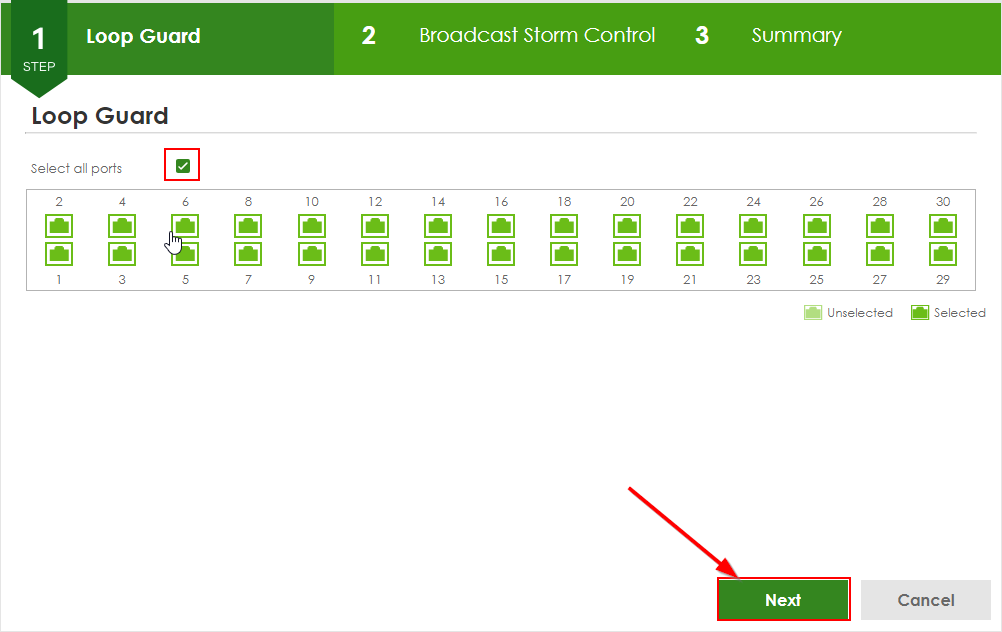

Loop Guard

Silmukka syntyy, kun kytkimen kaksi porttia kytketään vahingossa samaan kaapeliin. Tämä aiheuttaa lähetysmyrskyn, jossa lähetysviestit kiertävät jatkuvasti takaisin kytkimeen ja lähetetään toistuvasti. Jos kytkin, joka ei ole silmukkatilassa, liitetään kytkimeen, joka on silmukkatilassa, silmukkatilassa oleva kytkin vaikuttaa toiseen kytkimeen. Voit ratkaista tämän ongelman verkon reunalla käyttämällä Loop Guardia. Loop Guardin avulla kytkin voi poistaa portin käytöstä, jos se havaitsee, että portista lähetetyt paketit kiertävät takaisin kytkimeen. Spanning Tree Protocol (STP) voi estää silmukoita verkon ytimessä, mutta se ei voi estää verkon reunalla esiintyviä silmukoita.

Huomautus: Silmukkavahti on yleisesti käytössä tilanteissa, joissa verkossa on kytkimeen liittyvä ongelma.
silmukkavahdin ottaminen käyttöön voi auttaa vianmäärityksessä ja estää verkon liiallisen tulvimisen.

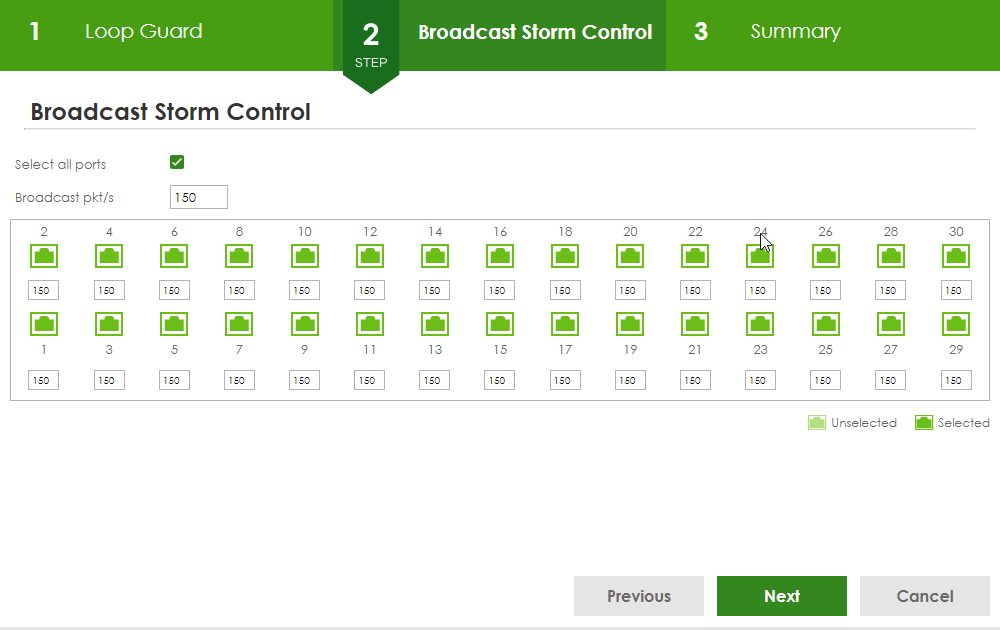

Broadcast-myrskyjen hallinta

Broadcast Storm Control on ominaisuus, joka estää verkossa olevien laitteiden lähettämien broadcast-viestien aiheuttaman liiallisen verkkotulvan. Tällaisia lähetysviestejä voivat olla DHCP-pyynnöt, "alive"-viestit ja muut ilmoitukset, jotka pitävät verkon laitteet ajan tasalla lähettäjästä. Jos verkossasi esiintyy suurta viiveaikaa ja pakettihäviöitä, Broadcast Storm Controlin ottaminen käyttöön voi auttaa rajoittamalla kytkimen hyväksymien ja välittämien broadcast-pakettien määrää. Tämä estää kytkintä hukkumasta liian moniin paketteihin kerralla, mikä voi johtaa broadcast-pakettien pudottamiseen ja parantaa verkon suorituskykyä. Voit määrittää Broadcast Storm Control -valvonnan, kun valitset tietyt portit, joissa haluat ottaa sen käyttöön. Voit myös asettaa rajoituksen sekunnissa sallittujen broadcast-pakettien määrälle. Pienessä tai keskisuuressa verkossa on suositeltavaa joko poistaa se käytöstä tai käyttää 150 broadcast-paketin rajoitusta sekunnissa. Kun olet tehnyt valintasi, jatka valitsemalla "Seuraava".

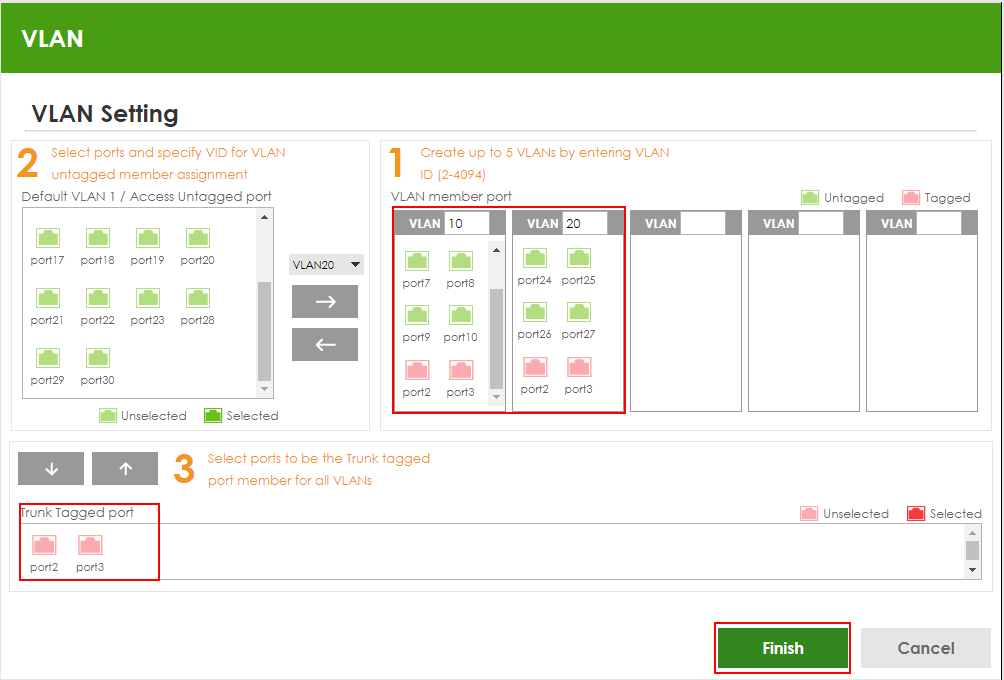

Määritä VLAN

Valitse portit, jotka haluat määrittää ensimmäiseen VLAN-jäsenryhmään, ja määritä kyseiselle jäsenryhmälle VLAN-tunnus.

• Merkitse portit "valituksi" napsauttamalla niitä.
• Siirrä ne oikealla nuolella VLAN-jäsenryhmään "x".
• Käytä harmaiden nuolien yläpuolella olevaa pudotusluetteloa "VLAN10" valitaksesi muita runkoryhmiä (VLAN "x" 5-10).
• Valitse portit, jotka ovat kaikkien VLAN:ien trunk-merkittyjen porttien jäseniä. Trunk-portti on kytkinportti, joka voi välittää merkityn liikenteen yhdestä tai useammasta VLANista.


Huomautus: Muista, että voit joustavasti määrittää portille useita merkittyjä jäseniä, mutta vain yhden merkitsemättömän jäsenen (oletus-VLAN) porttia kohti. Jos olet kiinnostunut oppimaan lisää VLANeista, voit tutustua osoitteessa tähän artikkeliin.

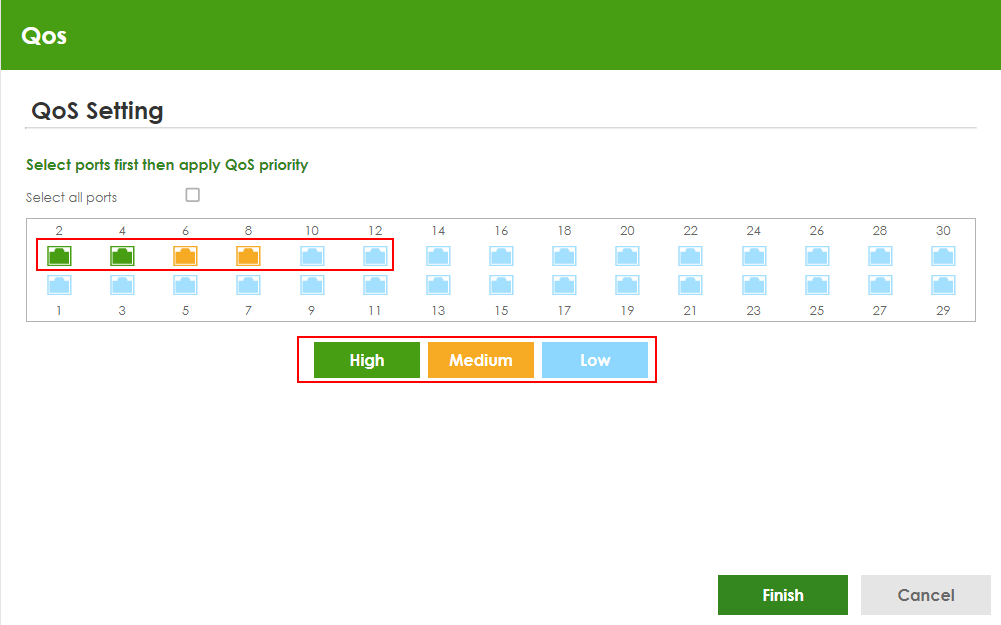

QoS-asetus

alhainen prioriteetti. Liiketoimintaympäristöissä vieraille tarkoitetuille porteille saatetaan haluta matala prioriteetti liikenteelle, kun taas yrityksen palvelimille ja muille elintärkeille IT-laitteille saatetaan haluta korkea prioriteetti.
