Zyxel Access Point [Console] - Comment utiliser le port de console pour les points d'accès

Dans cet article, nous allons décrire le câble de console approprié à utiliser pour se connecter à un point d'accès et fournir des instructions étape par étape pour établir une connexion à l'aide de PuTTY ou de Tera Term.

Câble approprié

Le câble USB TTL est un câble à quatre broches dont une broche avec une icône de triangle, veuillez connecter le câble USB TTL au point d'accès par la broche du câble de la console avec un triangle à la place de la broche de la console du point d'accès avec une icône de triangle (broche 1).

Le câble USB TTL est comme l'image ci-dessous, veuillez suivre la définition des broches de l'en-tête de la console de Zyxel :

• Pin1 NA (laisser vide)
• Pin3 Vert (TX)
• Pin2 Blanc (RX)
• Pin4 Noir (GND)
• N'oubliez pas de ne pas connecter la broche rouge à la broche de la console de Zyxel.

Processus de connexion

• Connectez le câble à votre point d'accès comme décrit dans l'étape précédente.
• Lancez l'application (dans notre exemple, nous utilisons Tera Term).

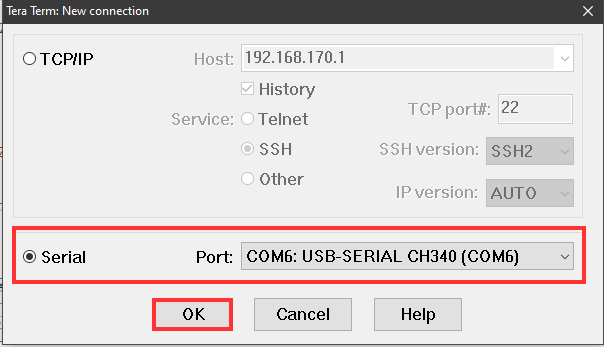

• Sélectionnez "Serial" et choisissez le port auquel le câble est connecté, comme dans l'image ci-dessous.

• Dans la fenêtre de Tera Term qui s'ouvre, cliquez sur "Setup"
• Sélectionnez - Serial Port
• Dans le champ "Speed", réglez 115200
• Cliquez sur "New settings".

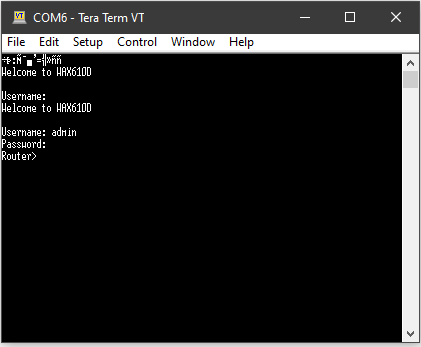

• Dans la fenêtre de console qui vient de s'ouvrir, il se peut que vous deviez appuyer sur "Enter" pour rafraîchir la connexion et voir que la connexion au point d'accès a réussi.
• Entrez maintenant le nom d'utilisateur et le mot de passe de votre point d'accès.

Les instructions pour les commandes CLI se trouvent sur la page de téléchargement pour chaque appareil dans notre base de données de téléchargement.
