Comprendre les indicateurs LED des points d'accès Zyxel : Guide pour les utilisateurs et les administrateurs

Création 18 septembre 2025 13:33 - Mise à jour 23 septembre 2025 07:33

Serhii Boiarynov

Vous avez d’autres questions ? Envoyer une demande

Avis important :
Cher client, veuillez noter que nous utilisons la traduction automatique pour fournir des articles dans votre langue locale. Il se peut que certains textes ne soient pas traduits correctement. En cas de questions ou de divergences sur l'exactitude des informations dans la version traduite, veuillez consulter l'article original ici: Version originale

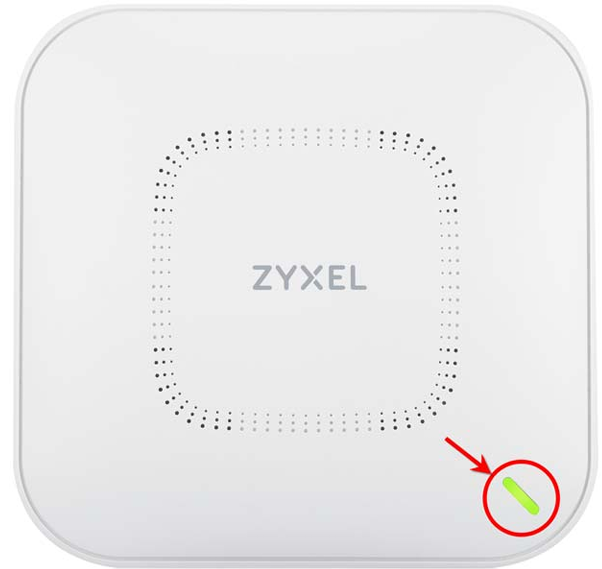

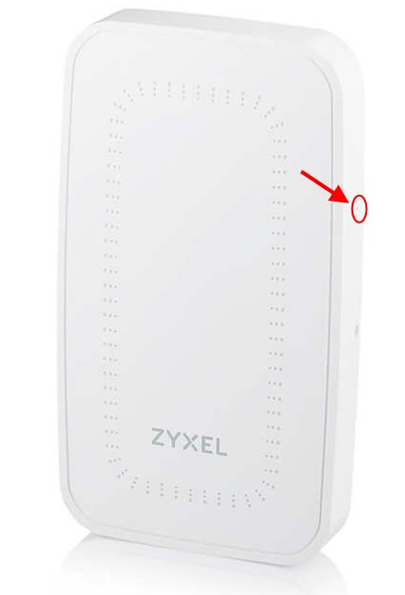

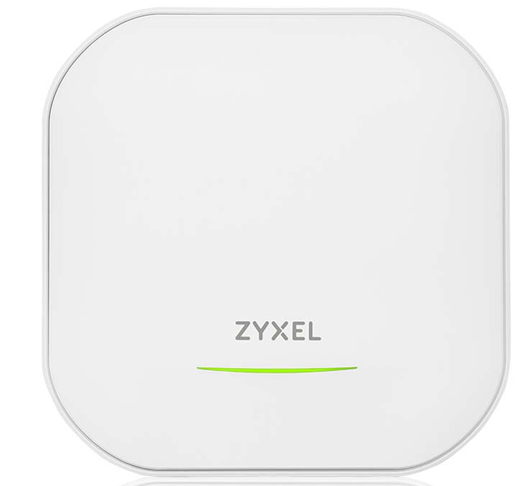

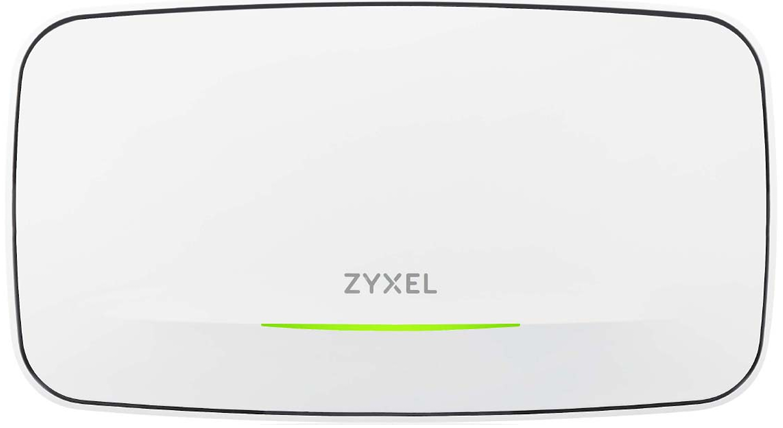

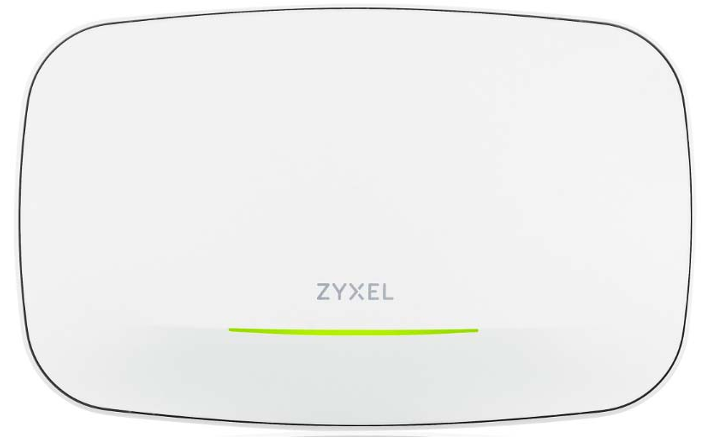

Les indicateurs LED des points d'accès Zyxel offrent aux utilisateurs et aux administrateurs un moyen rapide et fiable de comprendre l'état de l'appareil, la connectivité du réseau et l'activité. Zyxel applique un design LED cohérent à l'ensemble de sa gamme de points d'accès, ce qui facilite la gestion et le dépannage d'environnements mixtes sans confusion.

Ce guide couvre le comportement des LED et les indicateurs de port Ethernet pour les modèles Zyxel suivants : NWA130BE, WBE530, WBE630S, WBE510D, NWA210BE, NWA110BE, NWA110AX, NWA210AX, WAX510D, WAX610D, WAX630S, WAX300H LED, NWA220AX-6E, WAX620D-6E LED et WAX650S. En apprenant à interpréter les voyants de ces appareils et à utiliser la fonction de suppression des voyants, vous pouvez garantir un fonctionnement plus fluide et une résolution plus rapide des problèmes.

LED orange/verte

Q : Pourquoi la LED clignote-t-elle rapidement en orange et en vert (intervalle de 300 ms) ?
R : Le dispositif Zyxel est en train de démarrer.

Q : Pourquoi le voyant orange et vert clignote-t-il lentement (intervalle d'une seconde) ?
R : Le dispositif Zyxel est en train de découvrir le NCC (Nebula Control Center).

Q : Pourquoi le voyant clignote-t-il 3 fois en orange/vert puis devient vert fixe pendant 3 secondes ?
R : Le dispositif Zyxel découvre un CA ou est géré par le NCC mais ne parvient pas à se connecter au NCC. Il réessaie la connexion.

Q : Pourquoi le voyant clignote-t-il 2 fois en orange/vert, puis devient vert fixe pendant 3 secondes ?
R : Le dispositif Zyxel est géré par un CA, mais la liaison montante est déconnectée.

LED verte

Q : Pourquoi la LED clignote-t-elle lentement en vert (1s allumée / 1s éteinte) ?
R : Le module sans fil est désactivé/défaillant, les paramètres WiFi par défaut sont actifs, ou l'appareil est configuré pour la gestion NCC mais n'est pas encore enregistré.
(Sur certains modèles, le WiFi est désactivé automatiquement lorsqu'il est alimenté par IEEE 802.3af PoE).

Q : Pourquoi le voyant est-il vert fixe ?
R : L'appareil Zyxel est prêt à l'emploi, le WiFi est actif et les clients peuvent être connectés.

LED orange

Q : Pourquoi le voyant est-il orange ?
R : L'appareil est prêt mais en mode de puissance limitée. Le WiFi est actif et les clients peuvent se connecter, mais certaines radios (selon le modèle) sont désactivées dans le cadre du PoE IEEE 802.3af.

Voyant lumineux bleu

Q : Pourquoi le voyant est-il bleu vif ?
R : Le WiFi est actif, mais aucun client n'est connecté, et l'appareil est en mode pleine puissance.

DEL blanche

Q : Pourquoi la LED blanche clignote-t-elle rapidement (100 ms par seconde) ?
R : La LED de localisation est allumée - elle s'éteint automatiquement au bout de 1 à 60 minutes (10 minutes par défaut).
(Remarque : sur certains modèles, la DEL peut sembler violet clair).

DEL bleue

Q : Pourquoi la LED clignote-t-elle lentement en bleu (1s allumée / 1s éteinte) ?
R : L'appareil Zyxel effectue une vérification de la disponibilité du canal (CAC) avec DFS pour rechercher des signaux radar.

LED rouge

Q : Pourquoi la LED est-elle rouge fixe ?
R : Le dispositif Zyxel n'a pas réussi à démarrer ou présente une défaillance du système.

Q : Pourquoi le voyant clignote-t-il en rouge très rapidement (50 ms allumé / 50 ms éteint) ?
R : L'appareil fait l'objet d'une mise à jour du micrologiciel.

Q : Pourquoi le voyant clignote-t-il trois fois en rouge, puis marque-t-il une pause de trois secondes ?
R : La liaison montante du dispositif Zyxel est déconnectée.

NOM	ÉTAT	DESCRIPTION
Ambre Vert	Clignote entre l'ambre et le vert alternativement (intervalle de 300 millisecondes).	Le dispositif Zyxel est en train de démarrer.
Ambre Vert	Clignotement alternatif entre l'ambre et le vert (intervalle de 1 seconde).	Le dispositif Zyxel est en train de découvrir le NCC.
Ambre Vert	Clignote entre l'ambre et le vert alternativement 3 fois, puis devient vert fixe pendant 3 secondes.	Le dispositif Zyxel découvre un CA, ou est géré par le NCC mais ne parvient pas à se connecter au NCC, et se reconnecte au NCC.
Ambre Vert	Clignote entre l'ambre et le vert alternativement 2 fois, puis devient vert fixe pendant 3 secondes.	Le dispositif Zyxel est géré par un CA mais la liaison montante est déconnectée.
Vert	Clignotement lent (allumé pendant 1 seconde, éteint pendant 1 seconde)	Le module sans fil de l'appareil Zyxel est désactivé ou tombe en panne, l'appareil Zyxel utilise les paramètres WiFi par défaut, ou l'appareil Zyxel est configuré pour être géré par le NCC mais n'est pas encore enregistré auprès du NCC. Note : Les réseaux WiFi sur les appareils WAX650S, NWA220AX-6E et WAX620D-6E sont automatiquement désactivés lorsqu'ils sont connectés à un appareil qui fournit de l'énergie en utilisant IEEE 802.3af PoE.
Vert	Allumé en permanence	L'appareil Zyxel est prêt à être utilisé, l'interface sans fil de l'appareil Zyxel est activée et/ou des clients WiFi sont connectés à l'appareil Zyxel en mode pleine puissance.

NOM	ÉTAT	DESCRIPTION
Ambre	Allumé en permanence	L'appareil Zyxel est prêt à être utilisé en mode d'alimentation limitée, l'interface sans fil de l'appareil Zyxel est activée et/ou des clients WiFi sont connectés à l'appareil Zyxel. Remarque : Les réseaux WiFi sur les modèles WAX650S, NWA220AX-6E, WAX620D-6E et WAX640S-6E sont automatiquement désactivés lorsqu'ils sont connectés à un appareil qui fournit de l'énergie à l'aide du PoE IEEE 802.3af. Tous les modèles ne prennent pas en charge le mode d'alimentation limitée.
Bleu vif	Allumé en permanence	L'interface sans fil de l'appareil Zyxel est activée, mais aucun client WiFi n'est connecté lorsqu'il est en mode pleine puissance.
Blanc	Clignotement lent (100 ms par seconde)	La LED de localisation est allumée. Elle s'éteint automatiquement après la durée configurée (1-60 min). La durée par défaut est de 10 minutes. Remarque : la couleur de la LED blanche peut présenter de légères différences (par exemple, un violet très clair) selon les modèles.
Bleu	Clignotement lent (clignotement pendant 1 seconde, arrêt pendant 1 seconde)	Le dispositif Zyxel effectue une vérification de la disponibilité des canaux (CAC) avec sélection dynamique des fréquences (DFS) pour surveiller un canal à la recherche de signaux radar.
Rouge	Allumé	Le dispositif Zyxel n'a pas réussi à démarrer ou subit une défaillance du système.
Rouge	Clignotement rapide (allumé pendant 50 millisecondes, éteint pendant 50 millisecondes)	Le dispositif Zyxel est en cours de mise à jour du micrologiciel.
Rouge	Clignotement lent (clignotement pendant 3 fois, arrêt pendant 3 secondes)	La liaison montante du dispositif Zyxel est déconnectée.
