Ce tutoriel va vous aider à mettre votre Ports en réseau via Link Aggregration!
Procédure pas à pas
Ce tutoriel vous montrera comment configurer une interface LACP 802.3ad qui regroupe plusieurs Ports physiques de votre USG pour multiplier la bande passante ou créer une interface balance-alb permettant de connecter plusieurs réseaux locaux virtuels (USG).
1. Configuration de 802.3ad (mode LACP)
- Connectez-vous à l'unité en saisissant son adresse IP et les informations d'identification d'un compte administrateur (par défaut, le nom d'utilisateur est «admin», le mot de passe est «1234»).

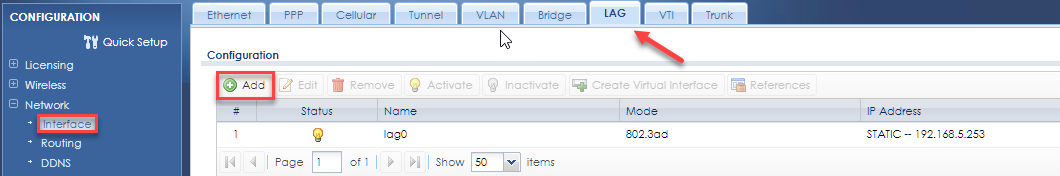

- Accédez à Réseau> Interface> LAG et ajoutez une nouvelle interface sous « Configuration ».
- Cochez la case " Activer l'interface ", définissez le " Type d'interface " sur " Interne ", saisissez un nom et choisissez la " Zone " de sécurité appropriée.
- Défiler vers le bas pour « LAG Configuration », changer le « Mode » pour « 802.3ad », changer le « Xmit Policy Hash » à « couche 2 » pour connecter une couche 2 Switch, ou « couche 2 + 3 » pour se connecter à un routeur ou couche 3 Switch
- Choisissez le « taux LACP » souhaité: rapide (toutes les secondes) ou lent (toutes les 30 secondes).
Choisissez les Ports souhaités pour devenir membre de votre LAG.
Faites défiler jusqu'à « Affectation d'adresse IP » et « Paramètre DHCP » pour configurer les paramètres IP et DHCP de votre interface LAG avant de cliquer enfin sur « OK ».
2. Configuration du mode balance-alb .
- Connectez-vous à l'unité en saisissant son adresse IP et les informations d'identification d'un compte administrateur (par défaut, le nom d'utilisateur est «admin», le mot de passe est «1234»).
- Accédez à Réseau> Interface> LAG et ajoutez une nouvelle interface sous « Configuration ».
- Cochez la case " Activer l'interface ", définissez le " Type d'interface " sur " Interne ", saisissez un nom et choisissez la " Zone " de sécurité appropriée.
- Faites défiler jusqu'à « Configuration du LAG », changez le « Mode » en « balance-alb »
- Choisissez les Ports souhaités pour devenir membre de votre LAG et (si vous le souhaitez).
Faites défiler jusqu'à « Affectation d'adresse IP » et « Paramètre DHCP » pour configurer les paramètres IP et DHCP de votre interface LAG avant de cliquer enfin sur «OK».
- Pour partager le VLAN à l'aide de plusieurs PRG USD Ports sur plusieurs Switches, veuillez cliquer sur l'onglet « VLAN », éditer le VLAN souhaité et choisir l'interface LAG comme « Base Port ».
Remarque : lors de la configuration de 802.3ad (LACP), vous devez également configurer les Switch Ports pour qu'ils se trouvent dans une agrégation de liens correspondante.
Vous ne pouvez utiliser qu'un seul Switch, mais plusieurs Switch Ports.
La vitesse et le duplex Port doivent être identiques sur les Switchs et les USG Port.
Soyez prudent lors de la configuration de l'agrégation de liens! Une mauvaise configuration peut conduire à des boucles qui pourraient endommager votre réseau.
