Ce guide étape par étape (y compris la vidéo) montre comment configurer un ID VLAN sur votre appareil USG [également applicable pour les séries USG FLEX, ATP, VPN]. La vidéo fait partie d'une série sur la configuration d'un VLAN sur différentes unités Zyxel. Le guide vous expliquera étape par étape comment configurer un appareil USG afin de communiquer via le sous-réseau VLAN.
Étapes de la procédure pas à pas
Ici vous pouvez voir une topologie graphique. Cet article se concentrera sur la configuration de l'USG et mettra en place une interface VLAN balisée sur le port 4 :
3. Configurez un DHCP pour votre VLAN
1. Ajouter un nouveau VLAN
Connectez-vous à l'unité en saisissant une adresse IP (par défaut, « admin », « 1234 »).
Aller vers:

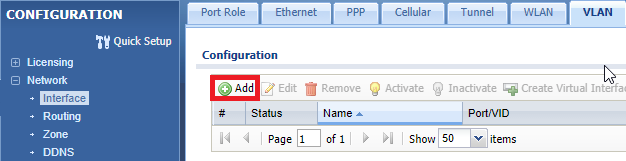

Configuration > Réseau > Interface > VLAN
Cliquez sur l'onglet "VLAN" et cliquez sur "Ajouter"
2. Configurez votre VLAN

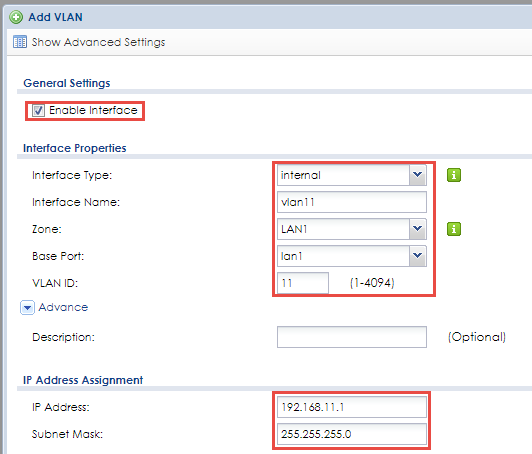

Comme cette interface VLAN sera dans votre zone LAN, veuillez choisir "Interne" comme "Type d'interface", choisissez un "Nom d'interface" approprié comme "VLAN11", choisissez une zone LAN souhaitée et Base Port et tapez "VLAN ID" 11 pour qu'il corresponde à votre "Nom d'interface"
Choisissez une "adresse IP" souhaitée qui n'entre pas en conflit avec vos sous-réseaux déjà existants

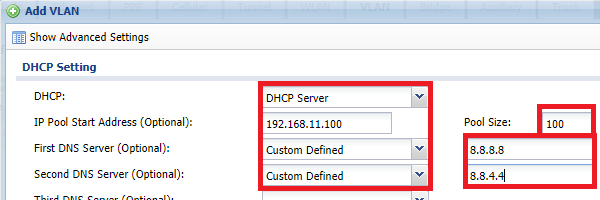

3. Configurez un DHCP pour votre VLAN
Vous pouvez configurer un serveur DHCP si vous le souhaitez
Après avoir cliqué sur "OK", le VLAN est configuré. Les paquets avec la balise VLAN 11 doivent maintenant être transférés à partir d'un commutateur connecté.
Attention : il n'est possible de configurer des VLAN étiquetés que sur les ports USG !
