Notre scénario de test capturera les paquets pour les requêtes ping de 192.168.1.35 dans LAN1 à 192.168.2.35 dans LAN2.
Guide étape par étape
- Connectez-vous à l'interface Web de l'USG

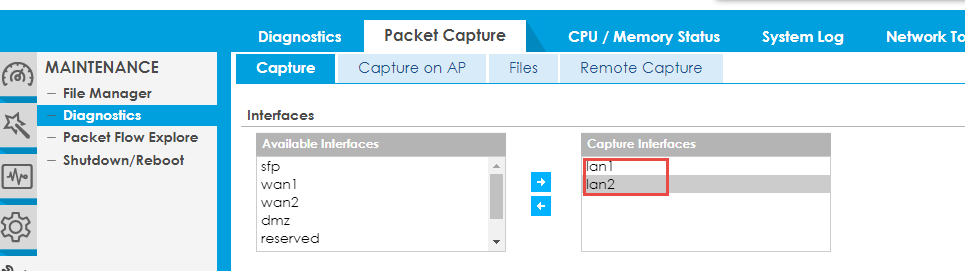

- Accédez à Maintenance> Diagnostics> Capture de paquets
- Sélectionnez les interfaces LAN1 et LAN2

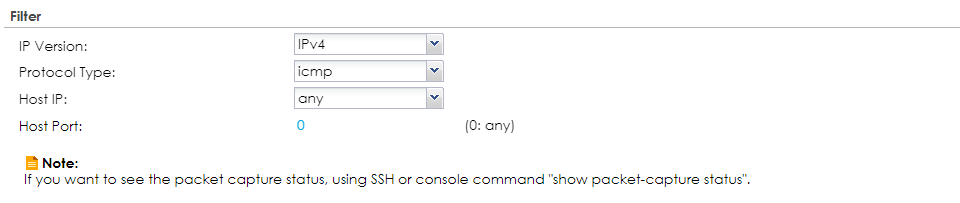

- Dans la section "Filtre", choisissez IPv4 comme version IP et ICMP comme type de protocole

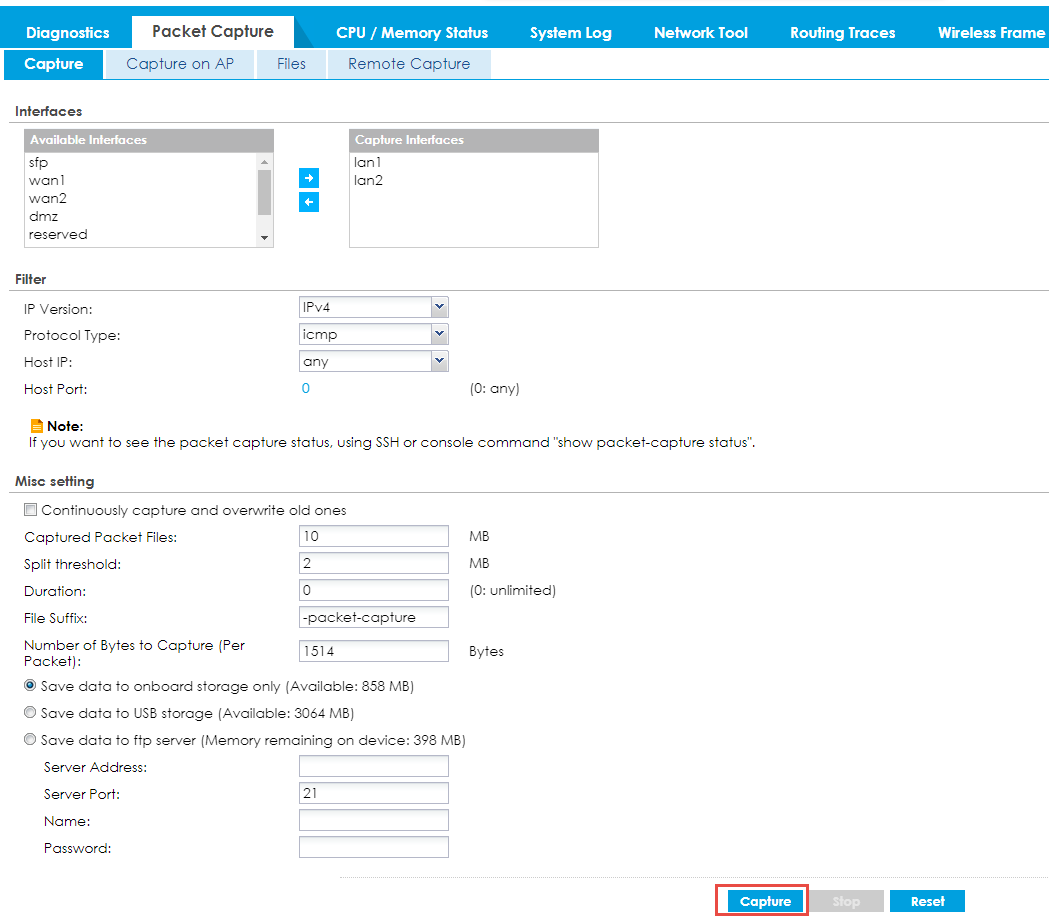

- Appuyez sur le bouton "Capture" pour démarrer la capture. Assurez-vous d'envoyer des requêtes ping au démarrage de la capture

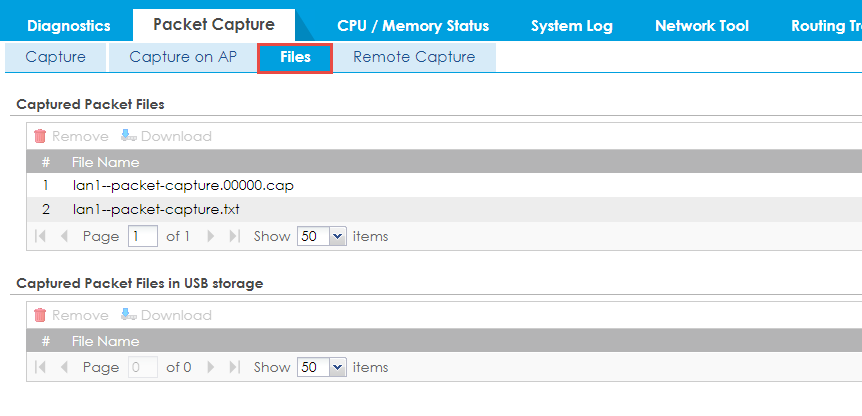

- Après avoir appuyé sur Arrêter, un fichier pour chaque interface se trouve sous Maintenance> Diagnostics> Capture de paquets> Fichiers

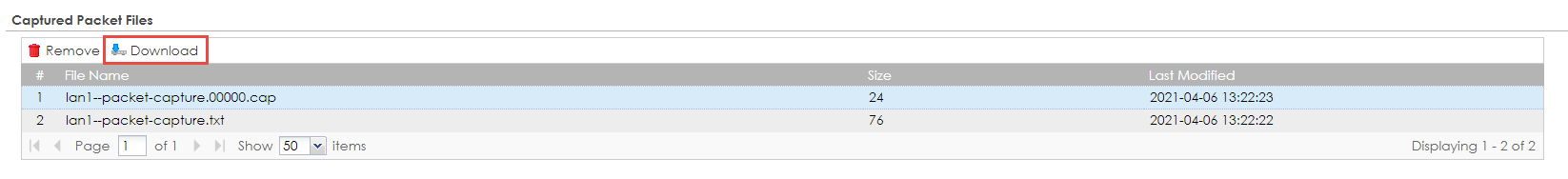

- Vous pouvez ouvrir ces fichiers avec Wireshark une fois que vous les avez téléchargés
Il existe également la possibilité de capturer le trafic via l'interface CLI.
1. Connectez-vous à l'USG via SSH ou Console avec un programme comme Putty ou TeraTerm
2. Tapez la commande suivante via CLI pour afficher la capture de paquets en direct:
Router# packet trace interface lan1 ip-proto icmp
3. La même chose peut être faite sur LAN2 avec la commande suivante:
Router# packet trace interface lan2 ip-proto icmp
