Ceci est un exemple d'utilisation du ZyWALL/USG pour configurer l'interface 3G/LTE comme une sauvegarde WAN qui garantit que le ZyWALL/USG fournit une connexion Internet en continu lorsque l'interface WAN principale est hors service. Après la configuration, il peut fournir une connectivité WAN supplémentaire via la bande passante mobile ou un lien redondant pour une fiabilité maximale.
Configurer l'interface 3G/LTE sur le ZyWALL/USG
1. Connectez un appareil USB compatible de bande passante mobile pour utiliser une connexion cellulaire.

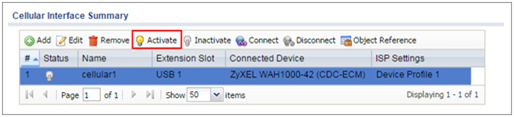

2. Sur le ZyWALL/USG, l'appareil connecté s'affichera automatiquement dans le résumé de l'interface cellulaire. Cliquez sur "Activer" puis sur le bouton "Appliquer" en bas de cette page.
Configuration > Network > Interface > Cellular > Activate

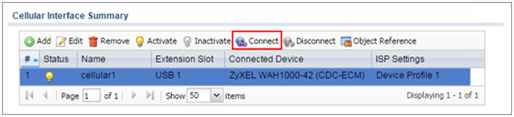

3. La méthode de connectivité par défaut est "Nailed-Up". La connexion doit toujours être active après l'activation de l'interface cellulaire. Vous pouvez cliquer sur "Modifier" et aller à la section Connectivité pour décocher la case "Nailed-Up" afin que le ZyWALL/USG établisse la connexion uniquement lorsqu'il y a du trafic.
Configuration > Network > Interface > Cellular > ConnectConfiguration > Network > Interface > Cellular > Edit
Configurer le Trunk sur le ZyWALL/USG

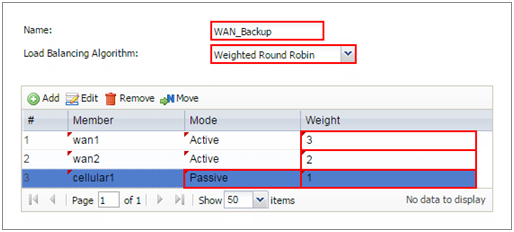

1. Sur le ZyWALL/USG, configurez un nom pour identifier le profil Trunk et réglez le champ Algorithme d'équilibrage de charge sur "Weighted Round Robin".
Ajoutez wan1 et entrez 3 dans la colonne Poids. Ajoutez wan2 et entrez 2 dans la colonne Poids. Ajoutez cellular1, changez le Mode en mode Passif, entrez 1 dans la colonne Poids. Cliquez sur OK pour revenir à l'écran de configuration.
Configuration > Network > Interface > Trunk > User Configuration > Add Trunk
2. Dans l'écran de configuration, allez à la section Trunk WAN par défaut, sélectionnez "Trunk configuré par l'utilisateur" et sélectionnez le Trunk nouvellement créé dans la liste déroulante. Cliquez sur Appliquer.

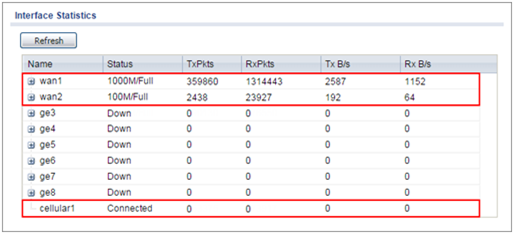

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk1. Vérifiez les statistiques de l'interface lorsque les connexions wan1 et wan2 sont actives. Vous pouvez voir que le statut de wan1 et wan2 est actif, Tx B/s affiche la vitesse de transmission et Rx B/s affiche la vitesse de réception ; le statut de cellular1 est connecté mais aucun trafic ne passe par cette interface.
Monitor > Interface Status > Interface Statistics

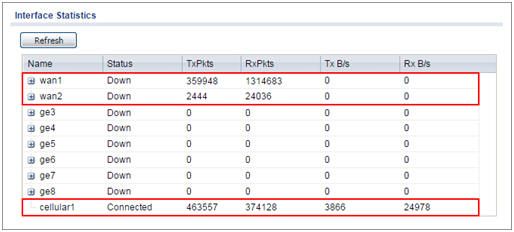

2. Après avoir déconnecté wan1 et wan2, vous pouvez voir que le statut de wan1 et wan2 est inactif et aucun trafic ne passe par ces deux interfaces. Le statut de secours cellular1 est connecté et tout le trafic passe par cette interface.
Monitor > Interface Status > Interface StatisticsQuels problèmes peuvent survenir ?
Si aucun trafic ne passe par l'interface cellulaire lorsque les autres interfaces sont hors service, veuillez vous assurer qu'un appareil de bande passante mobile compatible est installé ou connecté. Assurez-vous également que l'interface cellulaire est activée et que l'interface cellulaire dispose du nom d'utilisateur, du mot de passe et du code PIN corrects configurés avec la casse correcte.
