Zyxel Network-Attached Storage [NAS] - Gestion et dépannage RAID

Cet article fournit un guide pour la gestion, l'optimisation et le dépannage du RAID sur un NAS Zyxel. Ensuite, nous explorons comment gérer les volumes RAID dans les appareils de la série NAS, y compris la conversion des disques de base en volumes RAID sans formatage, afin d'assurer une gestion souple et efficace des volumes. Conscients du caractère inévitable des pannes matérielles, nous abordons ensuite les stratégies de gestion des pannes de disque au sein des matrices RAID afin de limiter les pertes de données et de maintenir l'intégrité du système. Enfin, nous proposons des instructions pratiques pour accéder et récupérer des données à partir de matrices NAS RAID1 ou JBOD à l'aide de Linux, afin de vous aider à naviguer et à récupérer des informations précieuses à partir de ces configurations.

Quel RAID dois-je utiliser ?

Les NAS326 et NAS520 prennent en charge les RAID0, RAID1, JBOD et BASIC. Les NAS540 et NAS542 prennent également en charge les RAID5, RAID6 et RAID10.

Nous présentons ci-dessous une vue d'ensemble des différents types de RAID :

• RAID0: Répartit les données sur les disques pour augmenter les performances mais pas la redondance. Nécessite au moins 2 disques. Les données sont perdues en cas de défaillance d'un disque.
• RAID1: Met en miroir les données sur plusieurs disques pour une redondance mais une capacité de stockage moindre. Nécessite au moins 2 disques. Les données sont préservées en cas de défaillance d'un disque.
• RAID5: Les données sont réparties en bandes avec parité pour la tolérance aux pannes et de meilleures performances. Nécessite au moins 3 disques. Un disque peut tomber en panne sans que les données soient perdues.
• RAID6: Les données sont réparties en bandes avec une double parité pour une tolérance élevée aux pannes. Nécessite au moins 4 disques. Deux disques peuvent tomber en panne sans perte de données.
• RAID10: combine le striping et la mise en miroir pour des performances élevées et une grande tolérance aux pannes. Nécessite au moins 4 disques. Coût plus élevé et capacité plus faible.
• JBOD: combine plusieurs disques en un seul volume sans tolérance de panne. Nécessite au moins 2 disques.
• BASIC: volume à disque unique sans tolérance de panne.

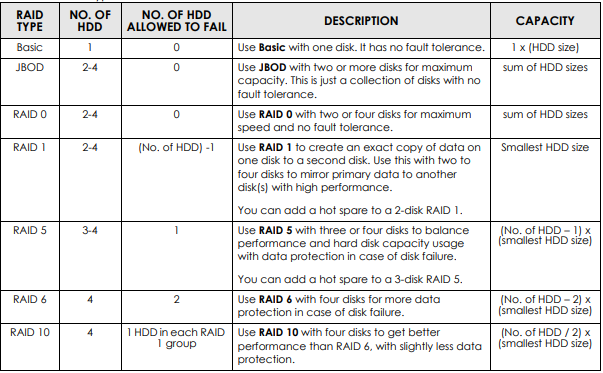

Vous trouverez plus de détails sur les types de RAID dans ce tableau :

Comment créer un RAID sur un Zyxel NAS

• Ouvrez l'interface Web de votre NAS en tapant l'adresse IP qui lui a été attribuée dans votre navigateur.
• Cliquez sur la notification "Créer un volume".
• Choisissez l'option "Volume unique sur RAID".
• Sélectionnez l'option RAID souhaitée et cliquez sur suivant.
• Confirmez par"Oui" que toutes les informations stockées sur les disques durs vont être formatées. Cela supprimera toutes les informations sauvegardées sur le disque dur !
• Cliquez sur l'écran récapitulatif sur"appliquer".
• Dans la fenêtre Gestionnaire de stockage, cliquez sur "Stockage interne".

Attendez que l'écran vous indique que la création du RAID est terminée.

Actions disponibles sur le RAID

Les opérations qui peuvent être effectuées sans formater les disques sont limitées à :

• Mise à niveau de RAID1 (miroir) vers RAID5 (striping avec parité unique)
• Mise à niveau de RAID1 (miroir) vers RAID6 (striping avec double parité) en deux étapes
• Passage de RAID5 (striping avec parité simple) à RAID6 (striping avec double parité)

Un volume RAID1 peut être étendu à RAID6 par le biais d'une configuration RAID5 intermédiaire. Inversement, un disque de base peut être converti en RAID5 en créant d'abord une matrice RAID1.

Remarque : l'extension JBOD sans formatage n'est pas recommandée en raison du risque de perte de données dû aux interruptions. Pour étendre une matrice JBOD en toute sécurité, sauvegardez toutes les données, puis recréez la matrice avec le nombre de disques souhaité.

Conversion d'un disque de base en volume RAID1

• Connectez-vous à l'interface WebGUI du NAS.
• Ouvrez le Gestionnaire de stockage et naviguez jusqu'à Stockage interne > onglet Volume.
• Sélectionnez le volume souhaité dans la liste et cliquez sur Gérer.
• Confirmez la tâche Change RAID Type (Changer le type de RAID ) comme demandé.
• Sélectionnez le disque à ajouter à la matrice et continuez.
• Vérifiez les paramètres de l'opération et confirmez.
• Surveillez l'état de l'opération dans le gestionnaire de stockage.
• Après la conversion, l'écran doit refléter la configuration RAID mise à jour.

Conversion d'un RAID en RAID supérieur

• Connectez-vous à l'interface WebGUI du NAS.
• Ouvrez le Gestionnaire de stockage et allez sur Stockage interne > onglet Volume.
• Sélectionnez le volume souhaité et cliquez sur Gérer.
• Confirmez la tâche Changer le type de RAID. Remarque : L'extension d'une matrice RAID1 créera un autre miroir, ce qui ne fait que sécuriser la matrice en dupliquant le lecteur. Ce n'est généralement pas le résultat souhaité.
• Choisissez un ou deux disques à ajouter à la matrice et continuez.
• Vérifiez les paramètres de l'opération et confirmez.
• Surveillez l'état de l'opération dans le gestionnaire de stockage.
• Après la conversion, l'écran affiche la configuration RAID mise à jour.

Procédure de remplacement de disque

• Identification d'un disque défectueux

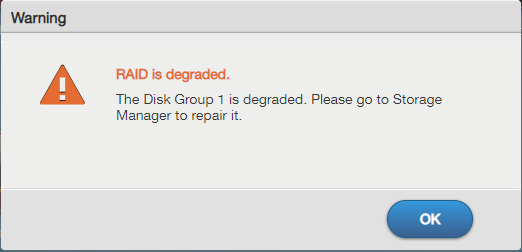

Connectez-vous au WebGUI de votre NAS. Vous recevrez un avertissement indiquant que la matrice RAID est dégradée. Confirmez ce dialogue pour arrêter l'alerte sonore.

Allez dans Gestionnaire de stockage > Disque dur pour identifier le disque défectueux. Il apparaîtra comme défaillant (cercle rouge) ou hors ligne (cercle gris) s'il ne fonctionne pas. Vous pouvez également vérifier les indicateurs LED du NAS pour identifier le disque défaillant sans vous connecter.

• Remplacer le disque défaillant

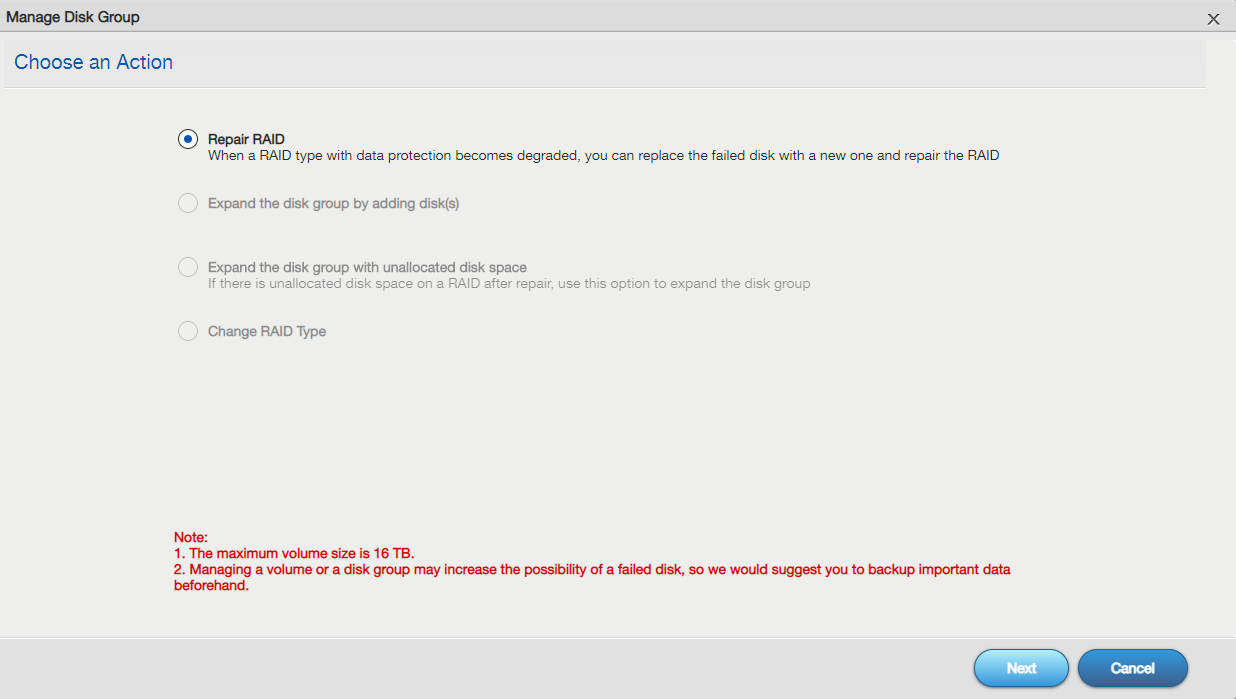

Naviguez vers le menu Gestionnaire de stockage > Groupe de disques. Sélectionnez la matrice RAID dégradée et cliquez sur le bouton Gérer. La seule option possible est Réparer le RAID. Cliquez sur le bouton Suivant pour continuer.

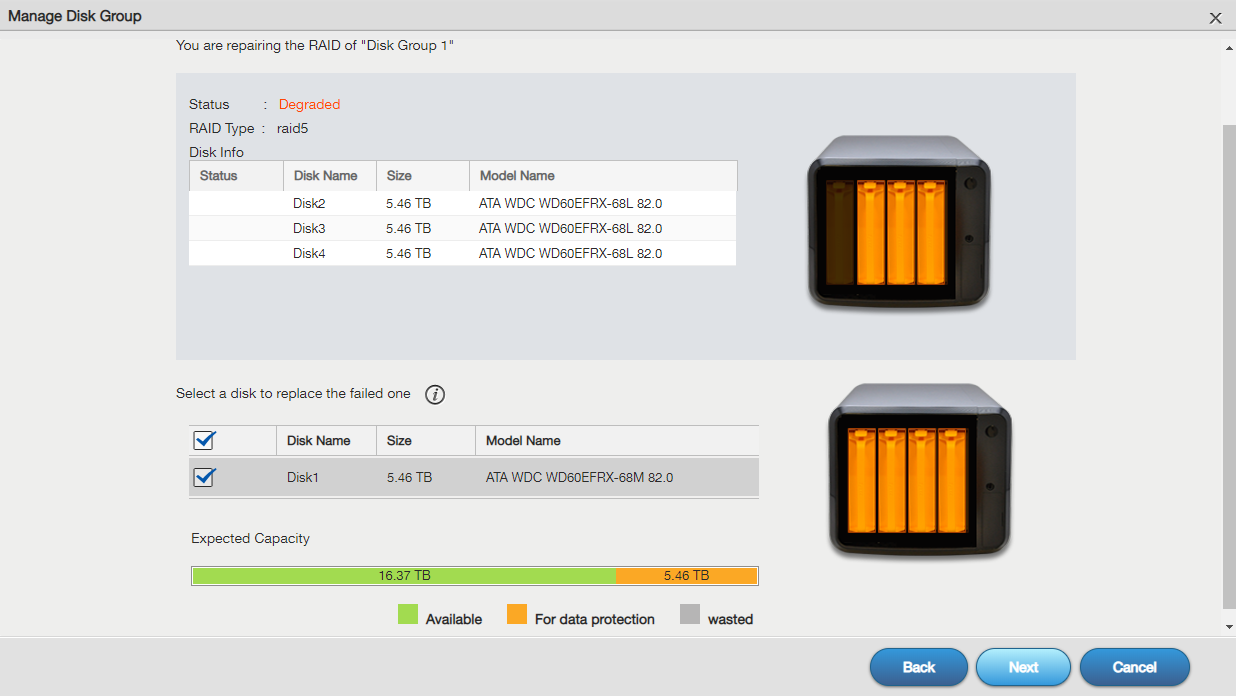

Sélectionnez un nouveau lecteur pour reconstruire la matrice dégradée et cliquez sur le bouton Suivant.

Après l'écran de confirmation, le processus de reconstruction démarre. Cela peut prendre un certain temps, en fonction de la taille des disques. À l'issue de ce processus, la matrice RAID devrait être à nouveau saine.

Baies RAID défectueuses

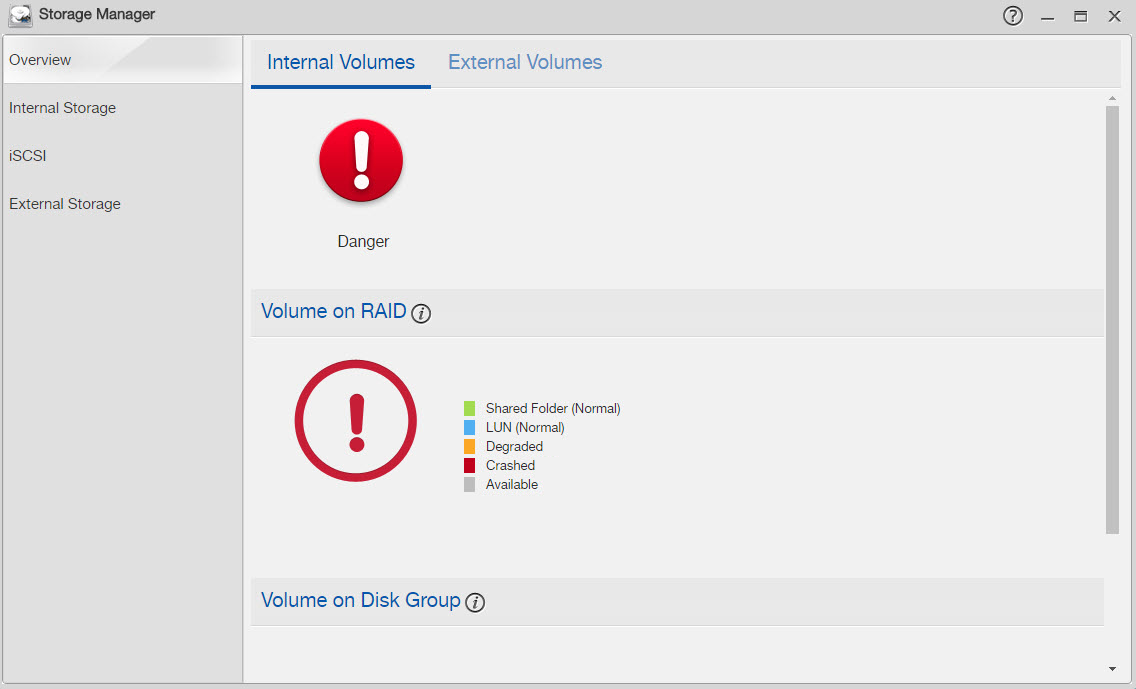

Lorsque plusieurs membres d'une matrice RAID tombent en panne, la matrice est arrêtée et la récupération au sein du NAS devient impossible en raison de la perte de données. L'icône rouge de danger apparaîtra dans le gestionnaire de stockage.

Dans ce cas, il est conseillé de retirer l'ensemble de la matrice du NAS. Les utilisateurs avancés peuvent essayer de connecter les disques à un PC basé sur Linux, de créer leurs images et d'examiner la matrice à l'aide de l'outil mdadm. Si des données précieuses ont été stockées sur les disques, il est préférable de contacter un service professionnel de récupération de données, car chaque tentative de récupération d'une matrice défaillante nécessite une approche différente, ce qui dépasse le cadre de cet article.

Juste une mise en garde : Les périphériques NAS de Zyxel ont atteint la fin de leur période d'assistance. Nous comprenons que cela puisse être gênant, alors pour vous aider, veuillez visiter notre forum ou explorer la section NAS dans notre base de connaissances pour tous les détails. Vous trouverez également une liste des appareils obsolètes et de leurs délais de prise en charge sur le lien ci-dessous.

• Fin de vie (EOL/EoL) / Fin de support (EOS/EoS)
• Forum communautaire Stockage en nuage personnel

Merci beaucoup pour votre compréhension et votre patience !
