Zyxel Network-Attached Storage [NAS] - Configuration de l'agrégation de liens / de la jonction de ports sur un Zyxel NAS

Zyxel NAS Link Aggregation (LAG), également connu sous le nom de port trunking ou bonding, est une fonction réseau qui combine plusieurs interfaces réseau en un seul lien logique. Cette configuration améliore les performances du réseau en fournissant une plus grande bande passante, une redondance et un meilleur équilibrage de la charge.

Avis de fin de vie du produit : Nous avons le regret de vous informer que le produit "Zyxel NAS Devices" a atteint la fin de sa durée de vie utile. Par conséquent, l'assistance technique pour cet appareil peut être limitée. Veuillez noter que toute manipulation ou utilisation d'un appareil qui est déjà en fin de vie est entièrement à vos risques et périls. Vous trouverez une liste des appareils obsolètes, avec leurs dates de retrait et de fin d'assistance, sur le lien ci-dessous. Cette page fournit également la dernière version mise à jour de votre appareil : Fin de vie

Comment fonctionne le LAG sur les NAS Zyxel

Le LAG combine des interfaces telles que LAN1 et LAN2 en un seul lien logique, ce qui permet d'augmenter la bande passante et la tolérance aux pannes. Les deux interfaces utilisent les mêmes adresses IP et MAC. Cette configuration nécessite que le commutateur Ethernet connecté prenne également en charge et soit correctement configuré pour l'agrégation de liens.

Configuration du LAG sur le Zyxel NAS

Accéder à la configuration du NAS :

1. • Naviguez vers Panneau de configuration > Réseau > TCP/IP > Interface réseau > Créer.
   • Sélectionnez l'option pour l'équilibrage de charge ou l'agrégation de ports.

Paramètres de l'agrégation de ports :

1. • Assurez-vous que LAN1 et LAN2 sont connectés au même commutateur Ethernet.
   • Configurez le commutateur pour le LAG avec les paramètres appropriés pour correspondre à ceux du NAS.

Options d'équilibrage de la charge :

Différents algorithmes d'équilibrage de charge peuvent être choisis, tels que :

• Round-Robin: distribue les paquets de façon séquentielle sur toutes les liaisons.
• Sauvegarde active: Une interface est active tandis que l'autre est une interface de secours.
• XOR (OU exclusif): Équilibre le trafic en fonction des adresses MAC ou IP source et destination.

Configuration de l'adresse IP :

• Pour un adressage IP cohérent via DHCP, LACP a des limites. Il est recommandé de configurer une adresse IP statique pour le NAS afin de s'assurer qu'il reçoit toujours la même adresse IP.

Problèmes courants et solutions

• Limitation de la vitesse d'un flux unique :
  • Chaque flux de trafic individuel est limité à la vitesse d'un seul port physique, généralement 1 Gbps. La bande passante combinée est réalisée par plusieurs flux simultanés.
• Compatibilité des commutateurs :
  • Assurez-vous que le commutateur connecté supporte et est correctement configuré pour le LAG. Certains modèles Zyxel comme le XGS1210-12 ne supportent pas le LACP dynamique (IEEE 802.3ad) et peuvent nécessiter des paramètres LAG statiques.
• Considérations sur le firmware et le modèle :
  • Pour les fonctions avancées telles que LACP, envisagez d'utiliser des modèles plus haut de gamme tels que les séries XGS1930 ou GS1900, qui offrent un meilleur support pour l'agrégation dynamique de liens.

Exemple de scénario de configuration

Connexion du NAS :

1. • Connectez LAN1 et LAN2 du NAS à deux ports d'un commutateur.

Configuration du commutateur :

1. • Sur le commutateur, configurez un groupe LAG statique pour les deux ports.

Paramètres du réseau NAS :

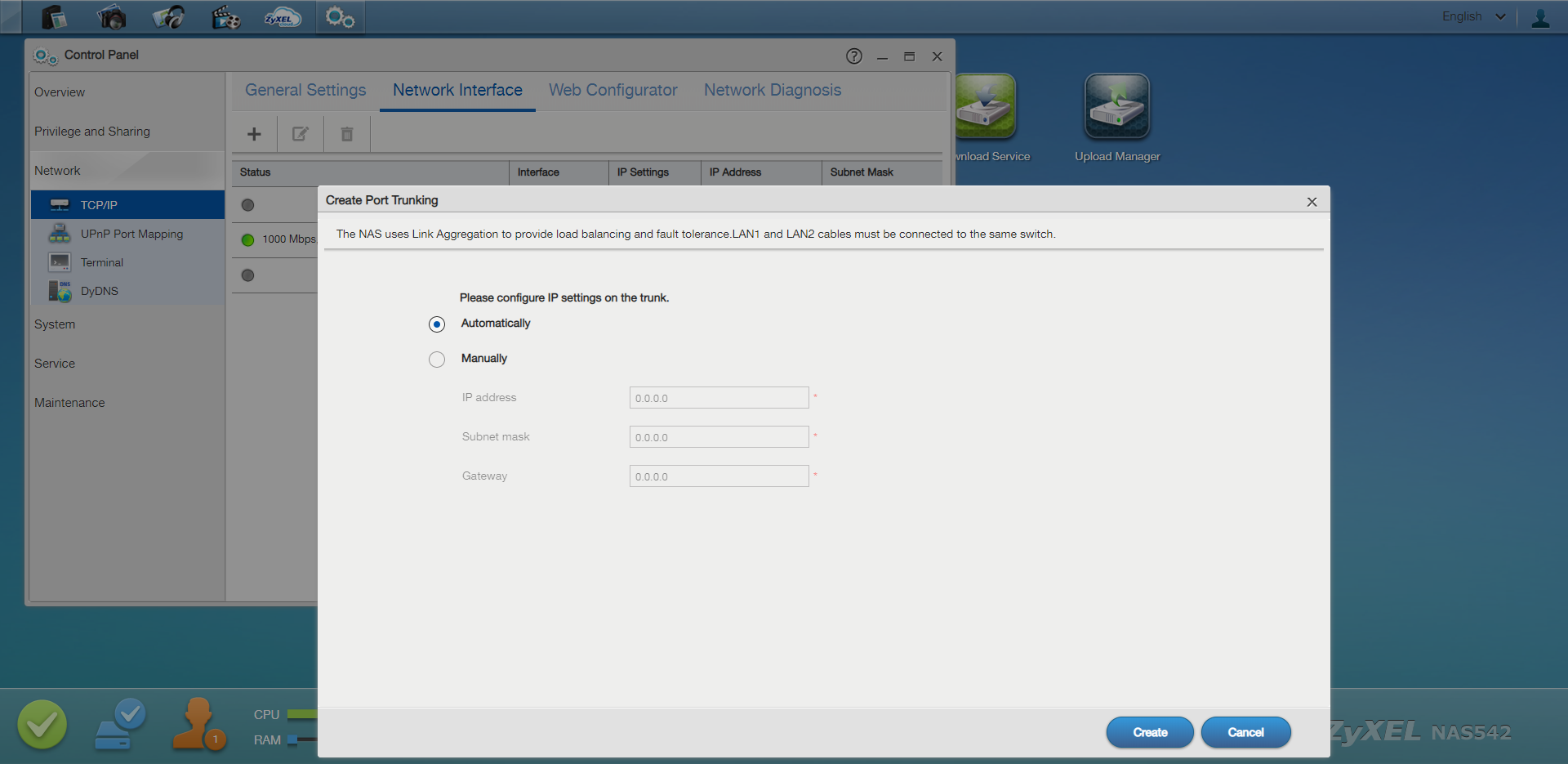

• Sur le NAS, naviguez vers Panneau de configuration > Réseau > TCP/IP > Interface réseau > Créer.
• Sélectionnez Port Trunking et choisissez l'algorithme d'équilibrage de charge souhaité.
• Attribuez une adresse IP statique au NAS pour un accès cohérent au réseau.

Juste un avertissement :les périphériques NAS de Zyxel ont atteint la fin de leur période d'assistance. Nous comprenons que cela puisse être gênant, alors pour vous aider, veuillez visiter notre forum ou explorer la section NAS dans notre base de connaissances pour tous les détails. Vous trouverez également une liste des appareils obsolètes et de leurs délais de prise en charge sur le lien ci-dessous.

• Fin de vie (EOL/EoL) / Fin de support (EOS/EoS)
• Forum communautaire Stockage en nuage personnel

Merci beaucoup pour votre compréhension et votre patience !
