VLAN sur WDS (système de distribution sans fil) - Pont sans fil

Ce guide étape par étape montre comment configurer une VLAN sur WDS (système de distribution sans fil). Lors de l'utilisation d'un pont sans fil, nous voulons également nous assurer que toutes les VLANs sont utilisables via la connexion WDS.

Scénario

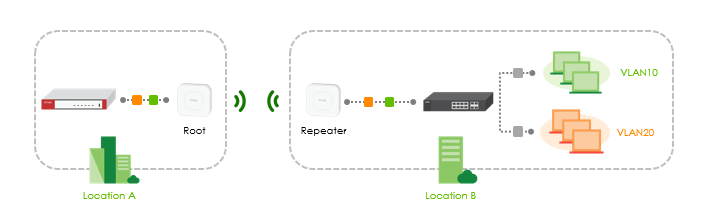

Lorsque deux sites physiques doivent être connectés sur de grandes distances, il peut être moins coûteux de les relier sans fil plutôt que de câbler en Ethernet. Par exemple, le siège souhaite établir un pont point à point vers une succursale. Les VLANs du siège doivent également être disponibles dans la succursale.

De quoi avez-vous besoin ?

- Points d'accès supportant le pont sans fil, un WAC par exemple

- Commutateur compatible VLAN

Table des matières

1. Configurer les AP en mode autonome

2. Second AP

3. Configuration du canal

4. Informations sur le lien WDS

5. Création des VLANs

6. Vérification des résultats

1. Configurer les AP en mode autonome

Configurez les AP en mode autonome. Par défaut, utilisez https://192.168.1.2 ou utilisez nos outils pratiques comme ZON ou ZAC.

Naviguez vers

Configuration > Wireless > AP Management

Définissez le premier AP en tant que root AP et cliquez sur « Appliquer ».

2. Second AP

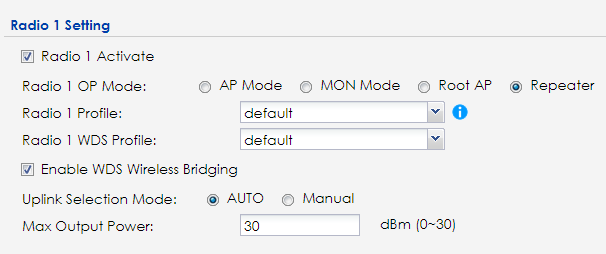

Sélectionnez votre second AP en tant que répéteur et activez « WDS Wireless Bridging ».

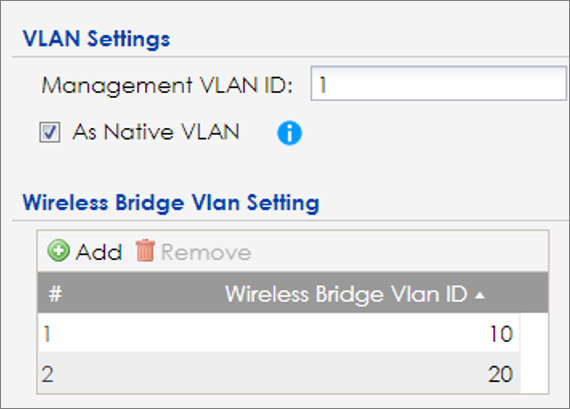

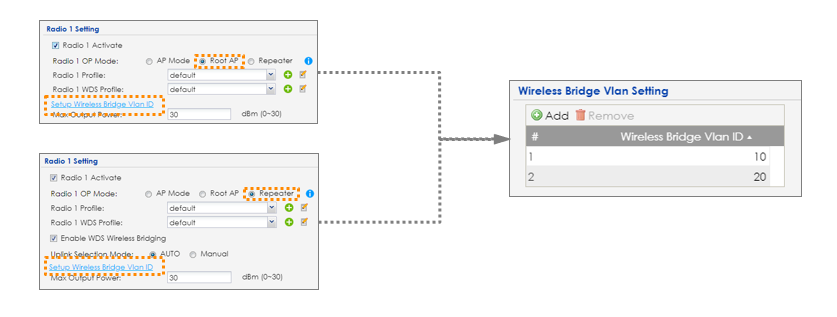

Ensuite, vous pouvez directement utiliser les nouveaux liens hypertextes ajoutés pour créer les paramètres VLAN nécessaires :

-> Profil WDS

sous Configuration > Object > WDS Profile, cela peut être configuré. Le SSID WDS et la clé pré-partagée peuvent être configurés ici. Le SSID WDS sera masqué.

3. Configuration du canal

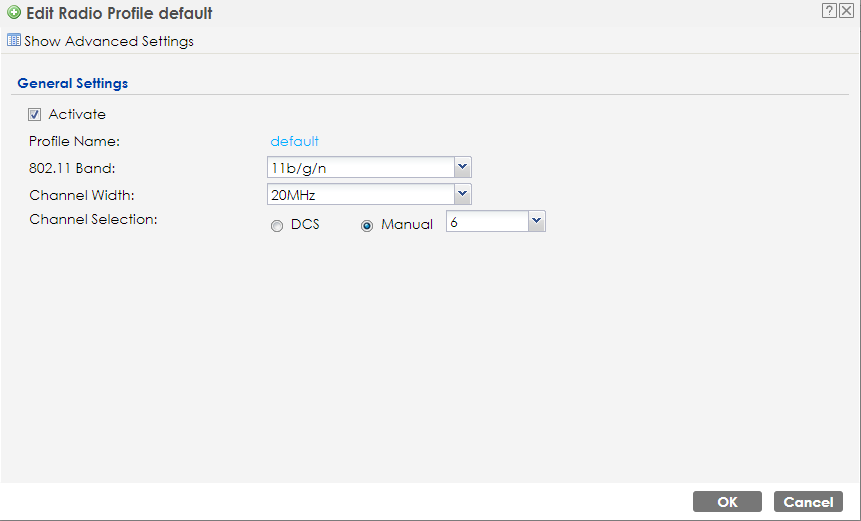

Assurez-vous que les AP ne changent pas de canal en les configurant en manuel, allez dans

Configuration > Object > AP Profile > Radio

modifiez la radio (2.4 G ou 5 G) sur les deux AP pour qu’elles soient identiques. Après avoir modifié la radio, vérifiez celle utilisée pour établir le pont sans fil.

- cochez « manuel » et sélectionnez un canal selon vos besoins

4. Informations sur le lien WDS

Allez à

Monitor > WDS Link Info

Vous pouvez ici vérifier si la connexion WDS fonctionne. Si la connexion est opérationnelle, cela devrait ressembler à ceci :

5. Création des VLANs

Maintenant, après avoir terminé cela, il est temps de créer les VLANs.

 Allez à :

Configuration > Network > VLAN

Ajoutez les VLANs selon vos besoins.

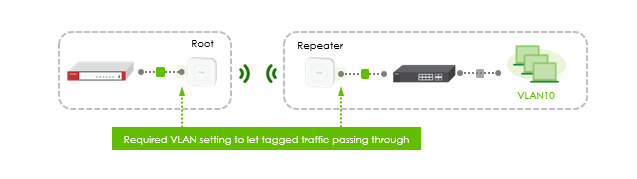

Remarque : N'oubliez pas de créer et d'ajouter les deux AP aux VLANs

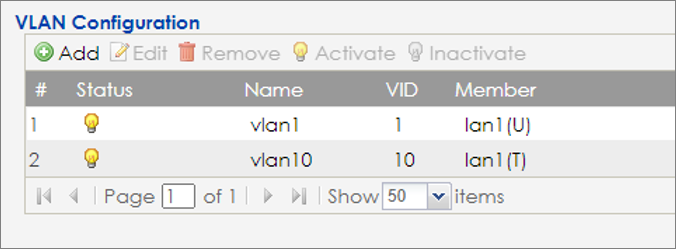

Exemple de création de VLAN :

Les articles suivants montrent comment...

configurer une VLAN sur un appareil USG

configurer VLAN dans les commutateurs Ethernet

6. Vérification des résultats

Branchez maintenant un client sur le commutateur connecté uniquement à l’AP répéteur. Vous devriez pouvoir accéder à Internet depuis l’autre site ou faire un ping vers les appareils de l’autre site. Les clients devraient obtenir une adresse IP conforme à la configuration que vous avez réalisée.
