Sans fil - Configurer le pont sans fil (WDS) avec VLAN

Une société qui possède une succursale près du siège social a besoin de relier le trafic du bureau sans utiliser de câbles réseau. Un pont WDS peut être utilisé pour relier le trafic ainsi que pour utiliser des VLAN (jusqu'à 8 VLAN). Ce document démontre l'utilisation de la radio 1 configurée avec le WDS.

1. Scénario et topologie

2. Configuration

3. Résultat du test

4. Note :

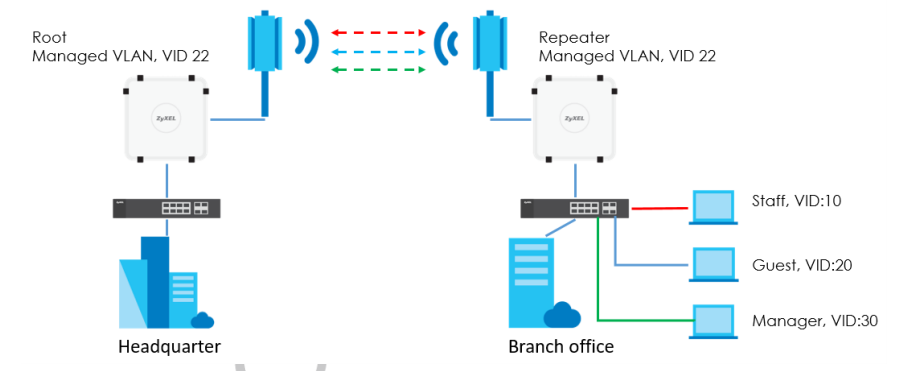

1. Scénario et topologie
Une succursale accède à Internet depuis le siège par le biais d'un pont sans fil. Nous supposons que deux AP sont dans le VLAN géré avec VID 22. Ils construisent le pont sans fil avec une radio 2.4G. La succursale fournit le réseau câblé avec les VLAN 10, 20 et 30 pour différents groupes d'utilisateurs.

2.Configuration

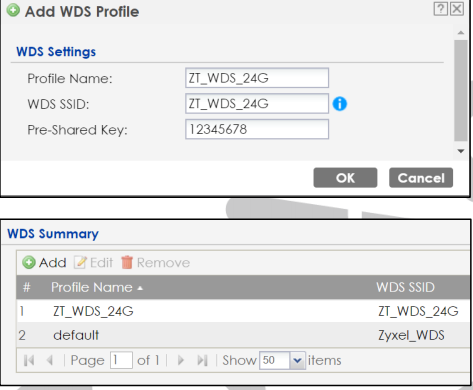

Configurer le profil WDS
1.Les AP racine et répéteur doivent utiliser le même profil WDS pour se connecter l'un à l'autre.
*Veuillezajouter le même profil WDS dans les AP racine et répéteur.
Allez dans CONFIGURATION > Objet > Profil WDS > WDS > Ajouter

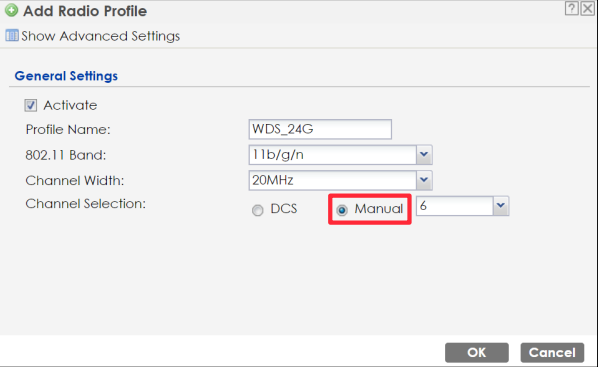

Configurez le profil radio
2. Sélectionnez le meilleur canal et fixez-le. Les Root et Repeater APs doivent
transférer les données avec le même canal.
*Veuillezajouter le même profil radio dans les Root et Repeater APs.
Allez dans CONFIGURATION > Object > AP Profile > Radio > Add.

Configurez les paramètres de l'AP

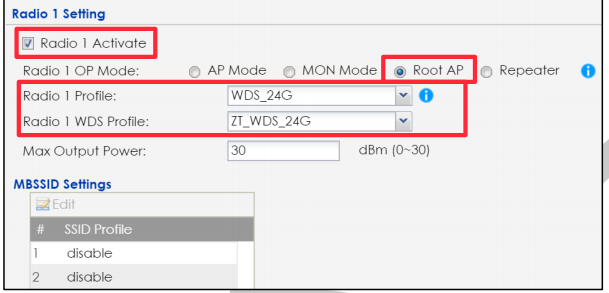

3. Définissez le profil WDS et sélectionnez le mode AP. Allez dans CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio 1 Setting > Root AP

Le répéteur doit activer le pontage sans fil WDS.

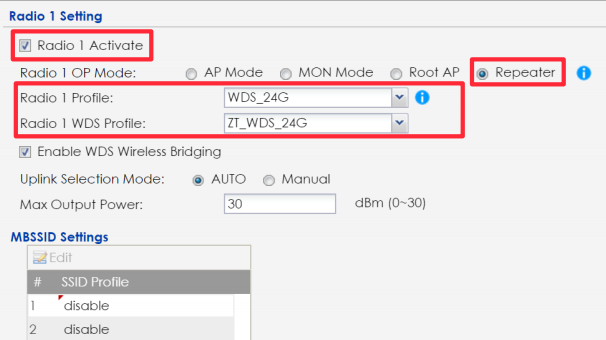

4. Allez dans CONFIGURATION > Wireless > AP Management > WLAN Setting > Radio1Setting > Repeater AP

Configurez les paramètres du réseau
5. Ajoutez les VLAN 10, 20 et 30 pour les différents réseaux de groupes d'utilisateurs dans la configuration VLAN.

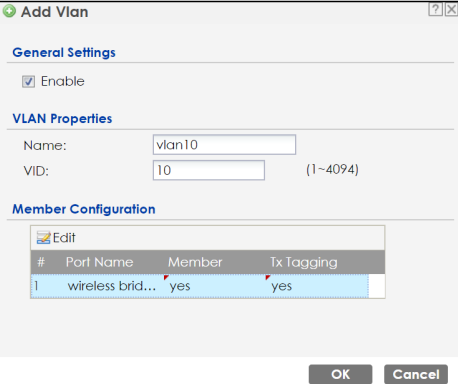

* Veuillez ajouter le même paramètre VLAN dans les AP racine et répéteur. Allez dans CONFIGURATION > Réseau > VLAN > Configuration VLAN >Ajouter> VLAN 10

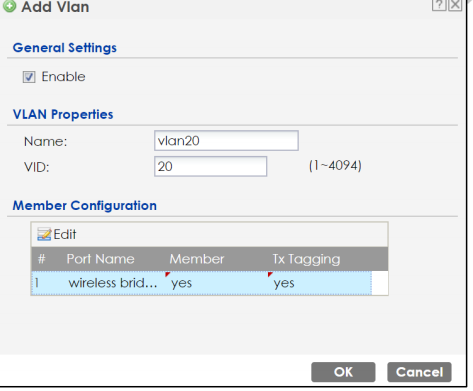

Allezdans CONFIGURATION > Réseau > VLAN > Configuration VLAN >Ajouter > VLAN 20

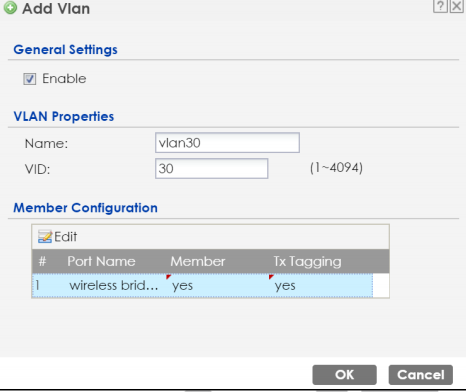

Allez à CONFIGURATION > Réseau >VLAN > Configuration VLAN >Ajouter > VLAN 30

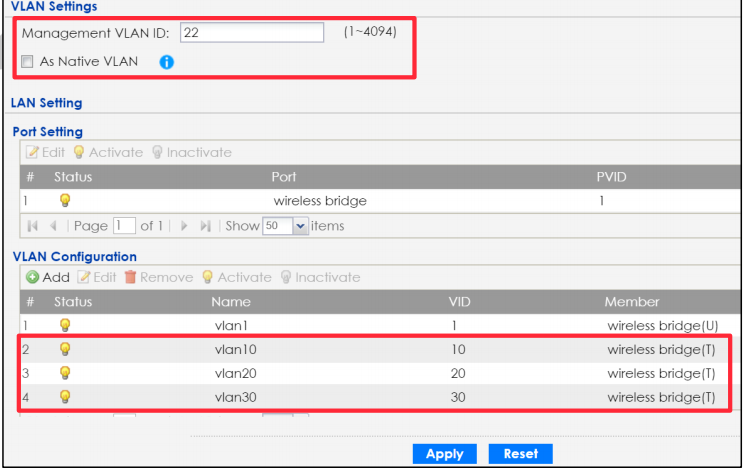

6. Définissez l'ID du VLAN de gestion comme 22 et désactivez "As Native VLAN". *Veuillez ajouter le même profil radio à l'AP racine et à l'AP répéteur. Allez dans CONFIGURATION > Réseau > VLAN > Configuration VLAN

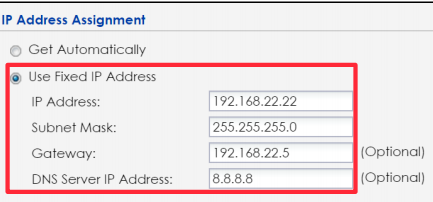

7. Après avoir configuré le VLAN géré et veillé à ce que le répéteur reçoive l'IP du VLAN22, veuillez fixer l'IP statique sur l'AP du répéteur pour éviter que l'administrateur ne trouve pas l'AP lorsque le pont sans fil
est défaillant. Allez dans CONFIGURATION > Réseau > Paramètres IP

3. Résultat du test

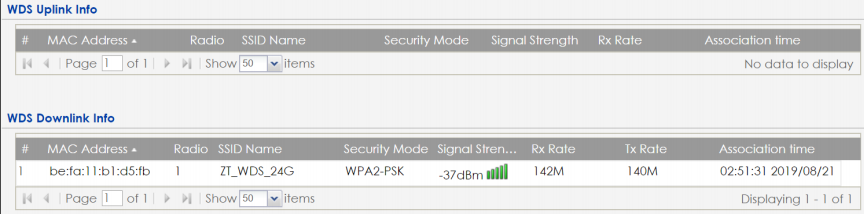

1.Vérifiez les informations WDS de l'AP racine.
Allez sur DASHBOARD > Downlink Status

Allez dans MONITOR > Wireless > WDS Link Info > WDS Downlink Status

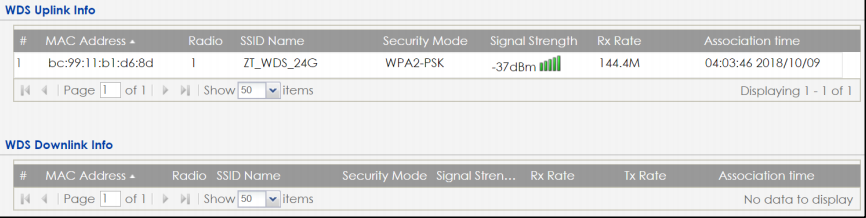

2. Vérifiez les informations WDS de l'AP répéteur.
Allez sur DASHBOARD > Uplink Status

Allez dans MONITOR > Wireless > WDS Link Info > WDS uplink Status

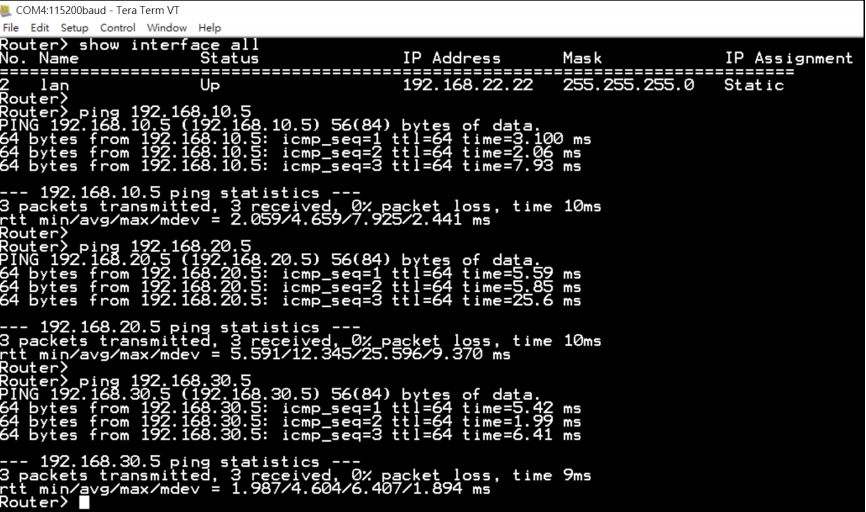

3. Accédez à l'AP répéteur par console ou ssh. Utilisez l'AP pour envoyer un ping aux différentes passerelles VLAN et confirmez que le trafic VLAN peut passer par l'AP. L'IP du répéteur AP est 192.168.22.22.
La passerelle du VLAN10 est 192.168.10.5, la passerelle du VLAN20 est 192.168.20.5 et la passerelle du VLAN30 est 192.168.30.5. Les résultats du ping sont satisfaisants, comme le montre la capture d'écran suivante

4. Note :
Le Root AP doit avoir des interfaces VLAN correspondantes pour transmettre le trafic balisé aux dispositifs de liaison montante. C'est-à-dire que le Root AP doit avoir un SSID utilisant le même ID VLAN, ou définir l'approvisionnement du LAN en utilisant le même IDVLAN .
